Moteur de forage DS 150 HUSQVARNA - 966 82 72-01
Référence : HUS_966827201
Découvrez Moteur de forage DS 150 HUSQVARNA - 966 82 72-01 disponible à l'achat
- Léger et compact, facile à transporter et à installer.
- Équipé de galets de guidage pour une précision optimale.
- Système breveté pour maximiser la stabilité pendant le forage.
- Vis de réglage facilement accessibles pour un ajustement rapide.
- Socle polyvalent pouvant être utilisé comme socle ventouse.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

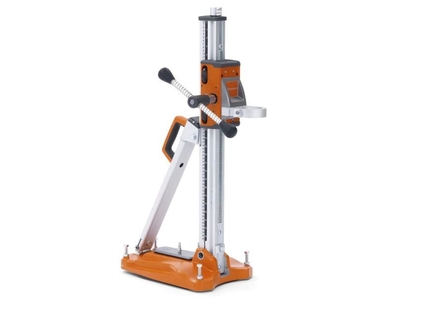

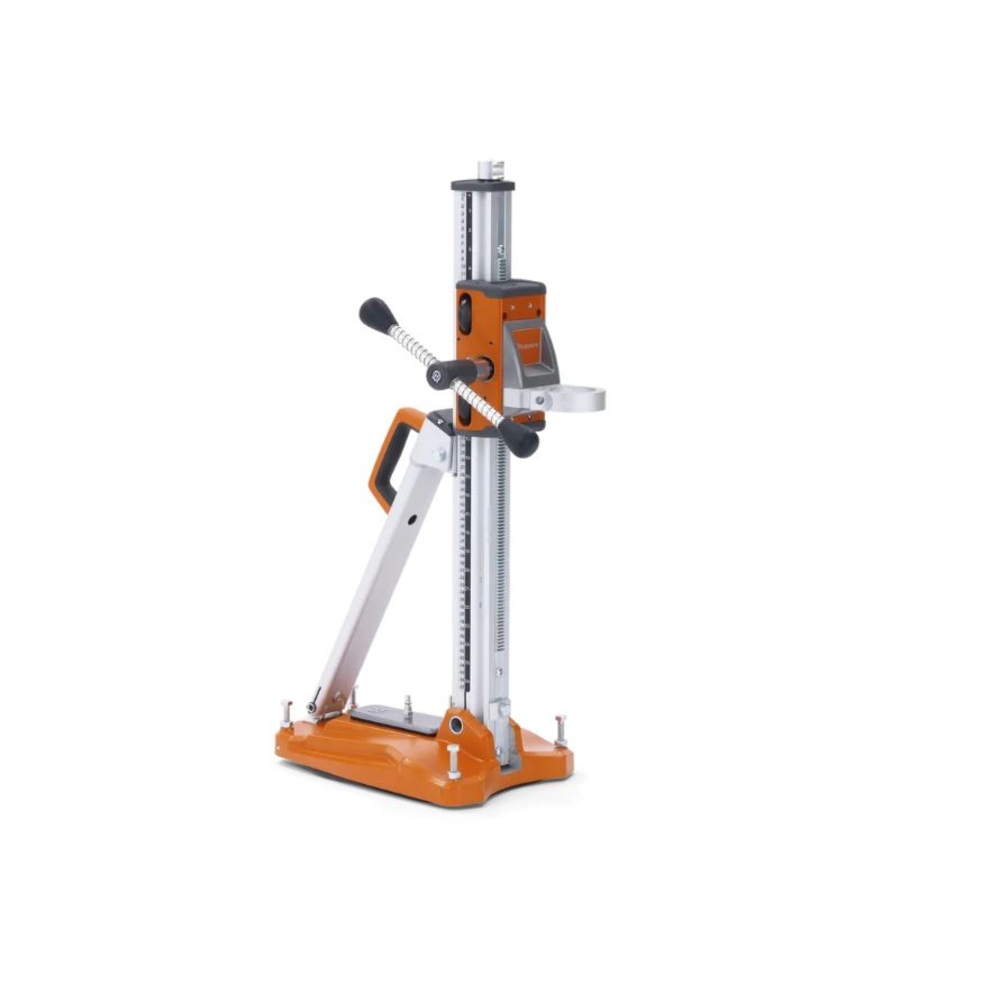

Le bâti de forage DS 150 Husqvarna est un outil polyvalent et léger, idéal pour des travaux nécessitant une installation rapide.
Conçu pour le carottage jusqu'à 150 mm de diamètre, ce modèle est équipé d'un socle à ventouse en aluminium, garantissant un montage rapide sans endommager la structure. Il facilite le transport grâce à sa poignée pratique et s'adapte parfaitement pour forer dans les murs, les sols et les plafonds.

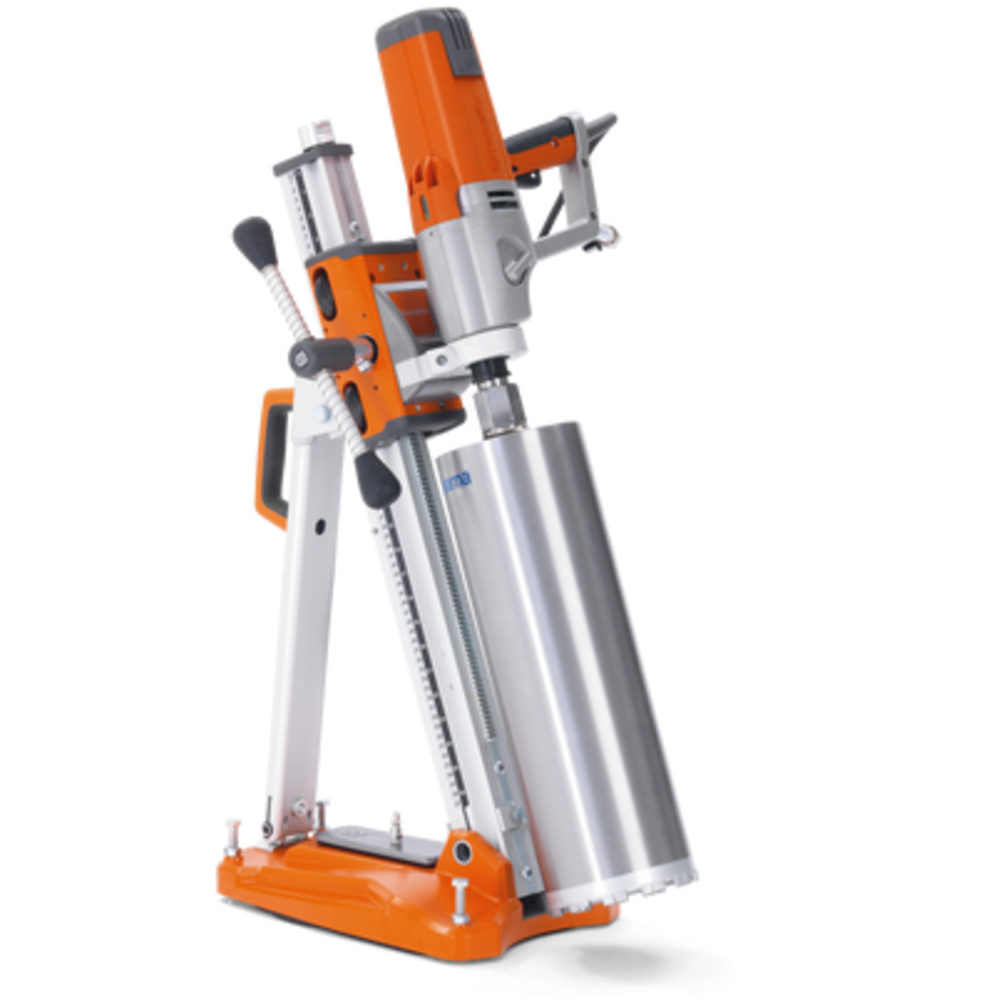

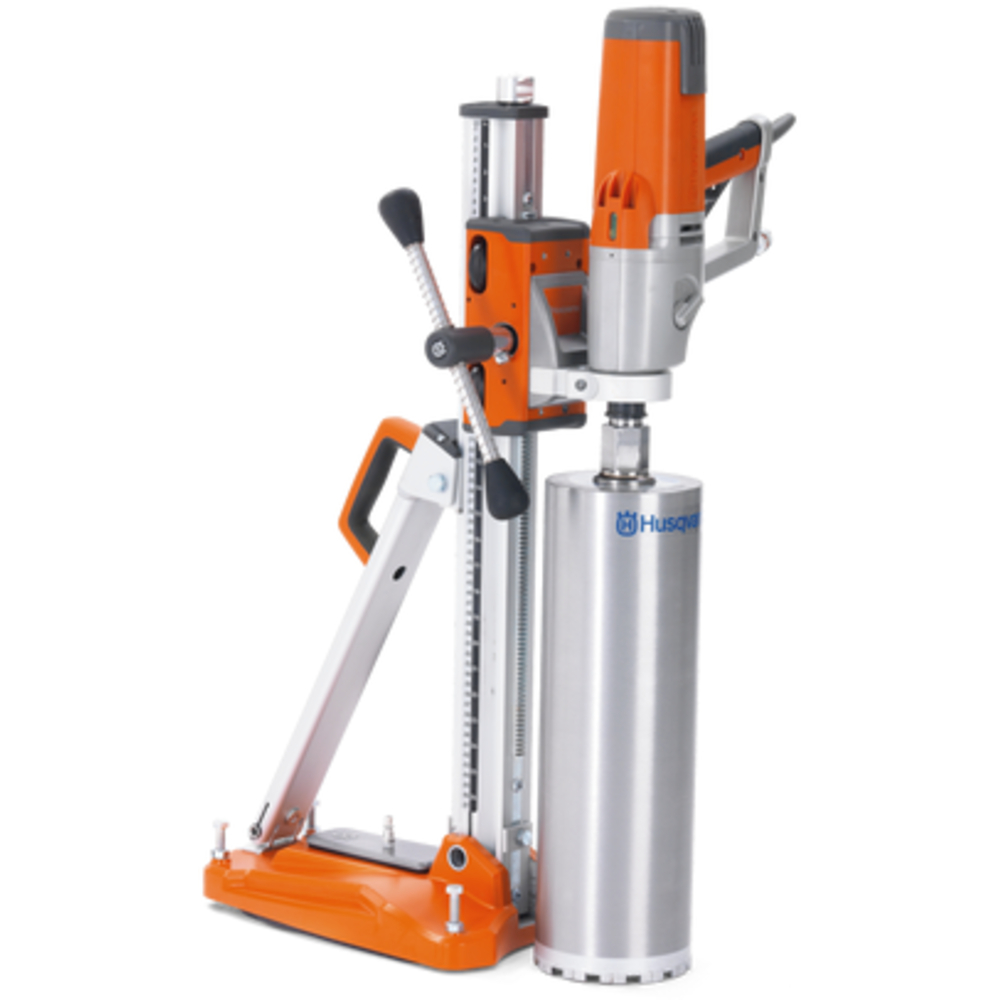

Le DS 150 permet un forage en angle avec une inclinaison de 0 à 60º. Son chariot, doté de galets de guidage, assure un forage droit et précis. Il est capable de forer horizontalement, verticalement et de créer des passages pour gaines, tuyaux et câbles. Ses dimensions maximales sont : longueur de 639 mm, largeur de 266 mm et hauteur de 850 mm, avec un poids total de 14 kg et une profondeur de forage maximale de 495 mm. Le diamètre maximal du foret recommandé est de 150 mm.
Diamètre max. foret : 150mm
Longueur max. foret avec moteur de forage recommandé : 497mm
Angle colonne : 0-60º
Column installation : Tiltable
Profondeur de forage max : 495mm
Longueur maxi : 639mm
Largeur maxi : 266mm
Hauteur maxi : 850mm
Poids : 14 kg
Packaging length : 950mm
Packaging width : 540mm
Packaging height : 340mm
Article gross weight : 19 000 g
Avant utilisation, le bâti doit être fixé solidement sur la surface à forer, soit à l'aide d'un boulon d'expansion, d'une plaque à vide (uniquement sur surfaces planes et pour certains moteurs compatibles), soit par une tige filetée avec rondelle et écrou. La fixation peut se faire sur des murs, plafonds ou sols, en fonction des besoins.
Le bâti permet d'ajuster l'angle de forage entre 0° et 60° grâce à des vis de blocage et un indicateur d'angle. Pour un forage inversé (au plafond), il est nécessaire de préparer le système avec un anneau de boue, un disque d'étanchéité et une rondelle en caoutchouc pour éviter toute infiltration d'eau dans l'appareil.

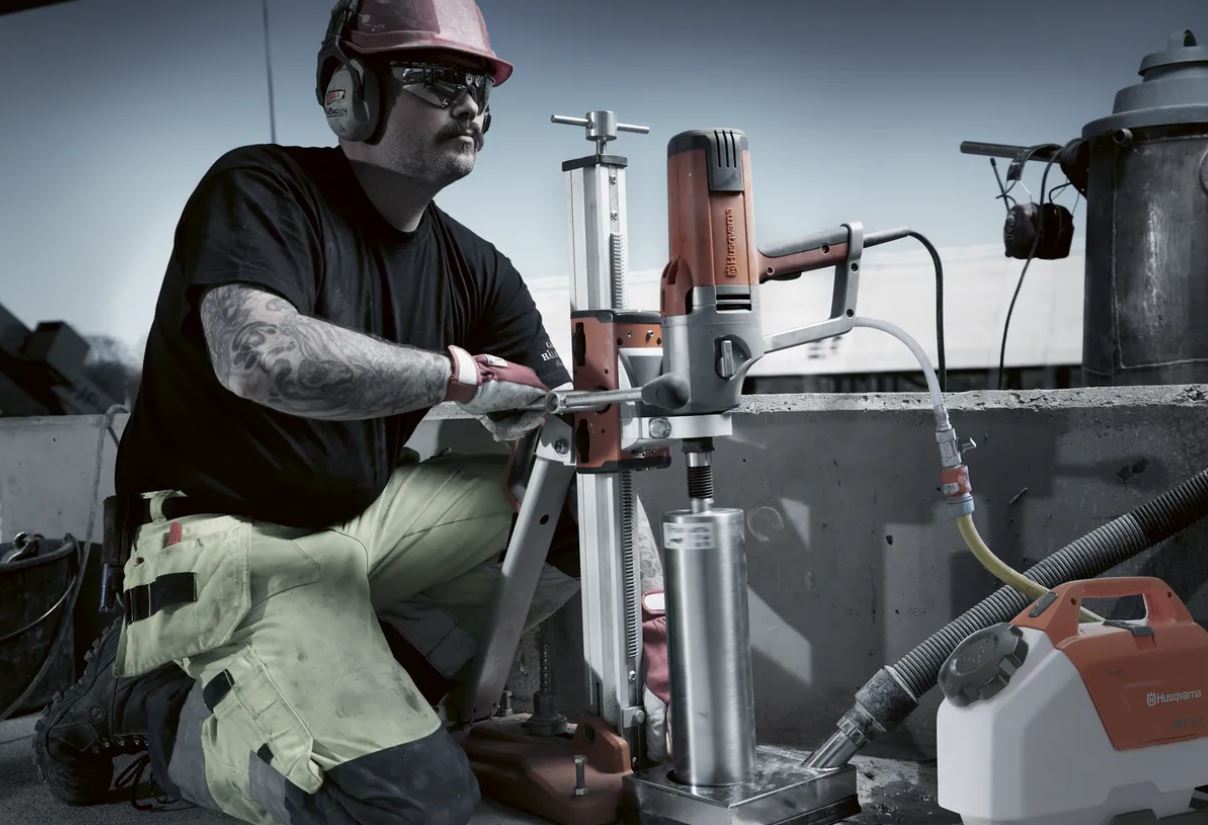

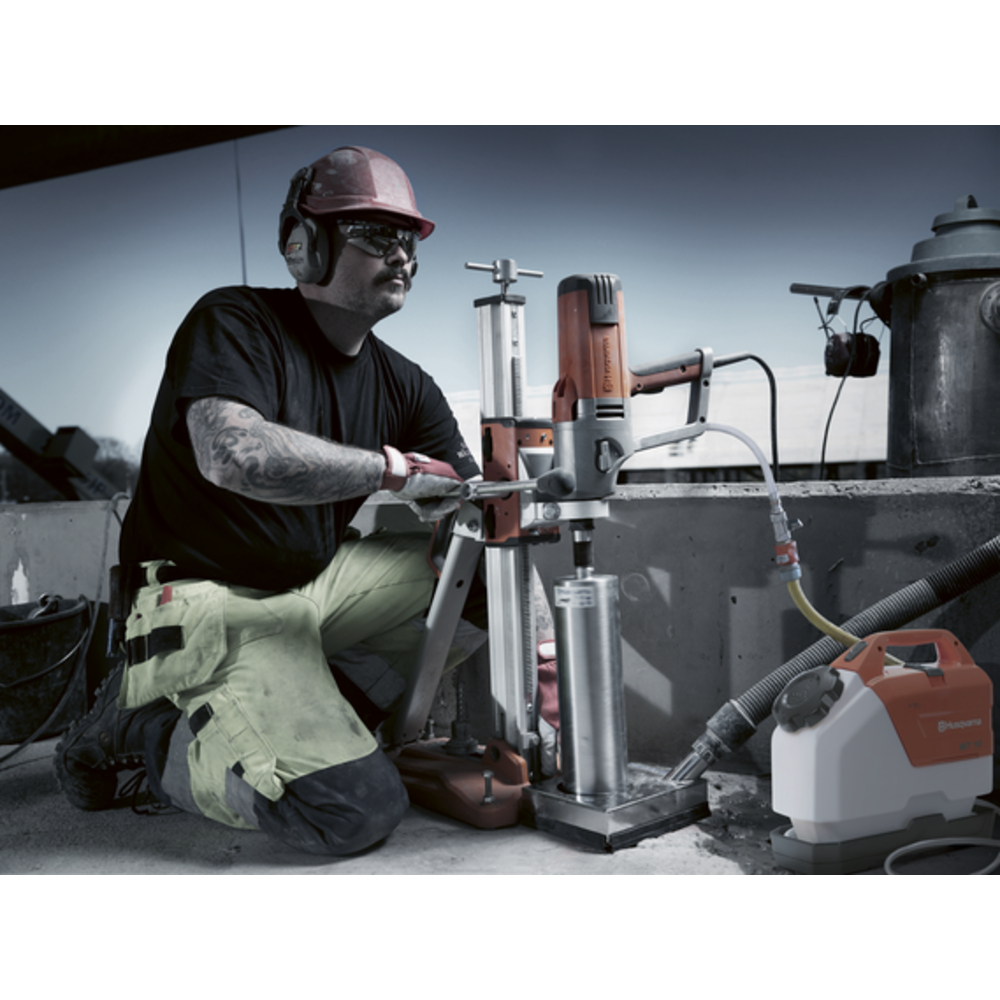

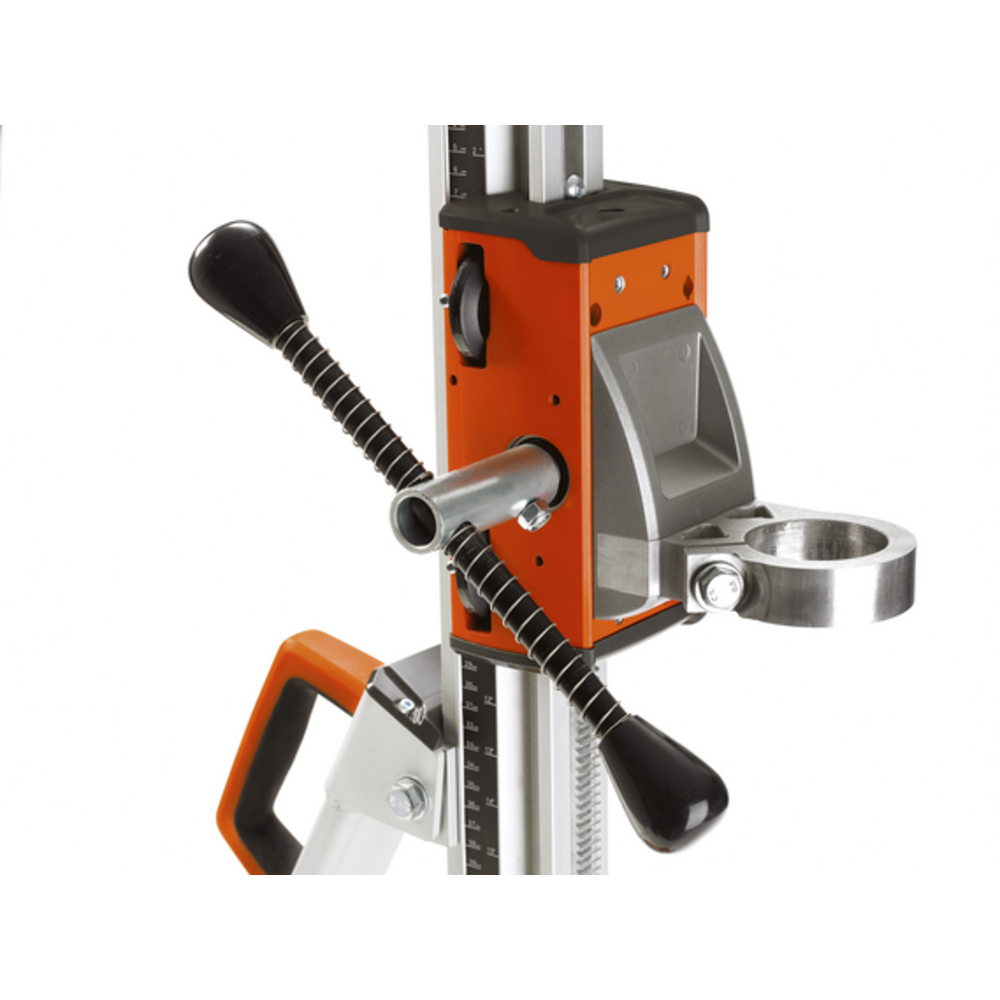

Lors de l'opération, le foret est positionné sur la broche du moteur de forage, le bâti étant stabilisé sur la surface. Le déplacement vertical du moteur sur la colonne s'effectue à l'aide d'un levier d'avance. Le bâti peut être utilisé pour des forages horizontaux, verticaux ou inclinés, et permet la création de passages pour gaines, tuyaux ou câbles.
En cas d'utilisation avec une plaque à vide, il faut s'assurer que la surface de contact soit plane et de bonne qualité, et que la pression minimale de la pompe à vide soit atteinte pour garantir la fixation. L'ajustement des vis de niveau permet de garantir l'appui correct de la plaque sur la surface.
Le bâti doit être entretenu régulièrement : nettoyage des surfaces externes, lubrification des parties mobiles, vérification du bon fonctionnement du levier d'avance et de la mobilité du chariot porte-moteur. En cas de jeu ou de dysfonctionnement, un réglage des galets de guidage est possible.
Pour le transport, le bâti doit être fixé en toute sécurité. Le moteur de forage peut être laissé en place si des roues de transport sont utilisées ; sinon, il doit être retiré. Le stockage doit se faire dans un endroit sec et hors gel, à l'abri des accès non autorisés.
Le résultat attendu est un forage précis et stable, avec un déplacement droit assuré par les galets de guidage, et la possibilité de forer dans différentes orientations et supports, avec un diamètre de foret maximal de 150 mm pour le DS150.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les diamètres de foret compatibles avec le bâti de forage DS 150 Husqvarna ?
Le bâti DS 150 est conçu pour accueillir des forets d’un diamètre maximal de 150 mm. Il est compatible avec les moteurs de forage Husqvarna DM 230 et DM 220 pour ce diamètre, que ce soit avec fixation par collier ou plaque rapide.
Comment se fixe le bâti DS 150 sur la surface à forer ?
Le bâti peut être fixé par boulon d’expansion, tige filetée avec rondelle et écrou, ou par plaque à vide sur surfaces planes et de qualité. La fixation doit être solide pour garantir la stabilité durant le forage.
Quels sont les angles de forage possibles avec ce bâti ?
Le bâti DS 150 permet un réglage de l’angle de forage entre 0° et 60°, grâce à des vis de blocage et un indicateur d’angle intégré, facilitant ainsi les forages horizontaux, verticaux et inclinés.
Quelles sont les précautions spécifiques pour un forage inversé au plafond ?
Pour un forage inversé, il est nécessaire d’utiliser un anneau de boue, un disque d’étanchéité et une rondelle en caoutchouc afin d’éviter toute infiltration d’eau dans le moteur de forage et ainsi prévenir les risques électriques.
Comment assurer la précision et la stabilité du forage avec ce bâti ?

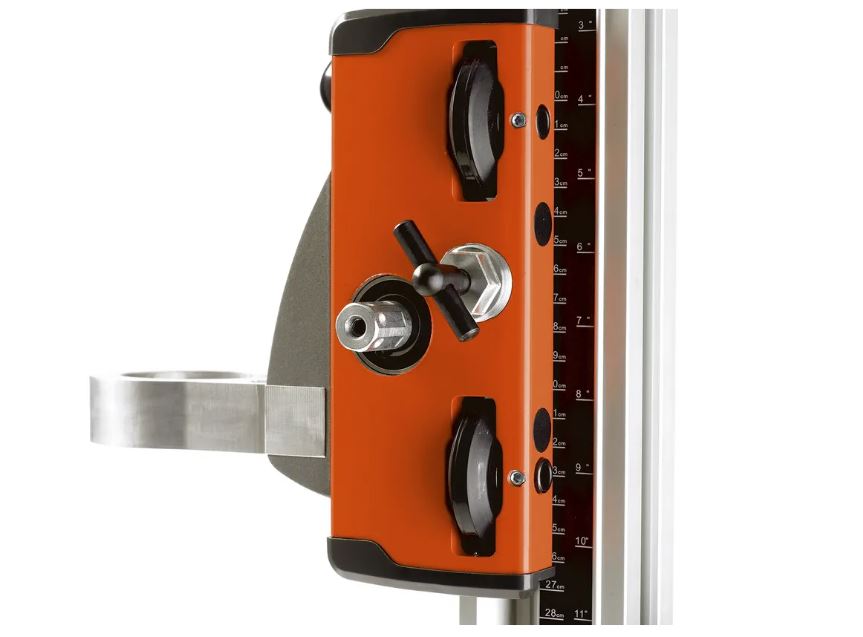

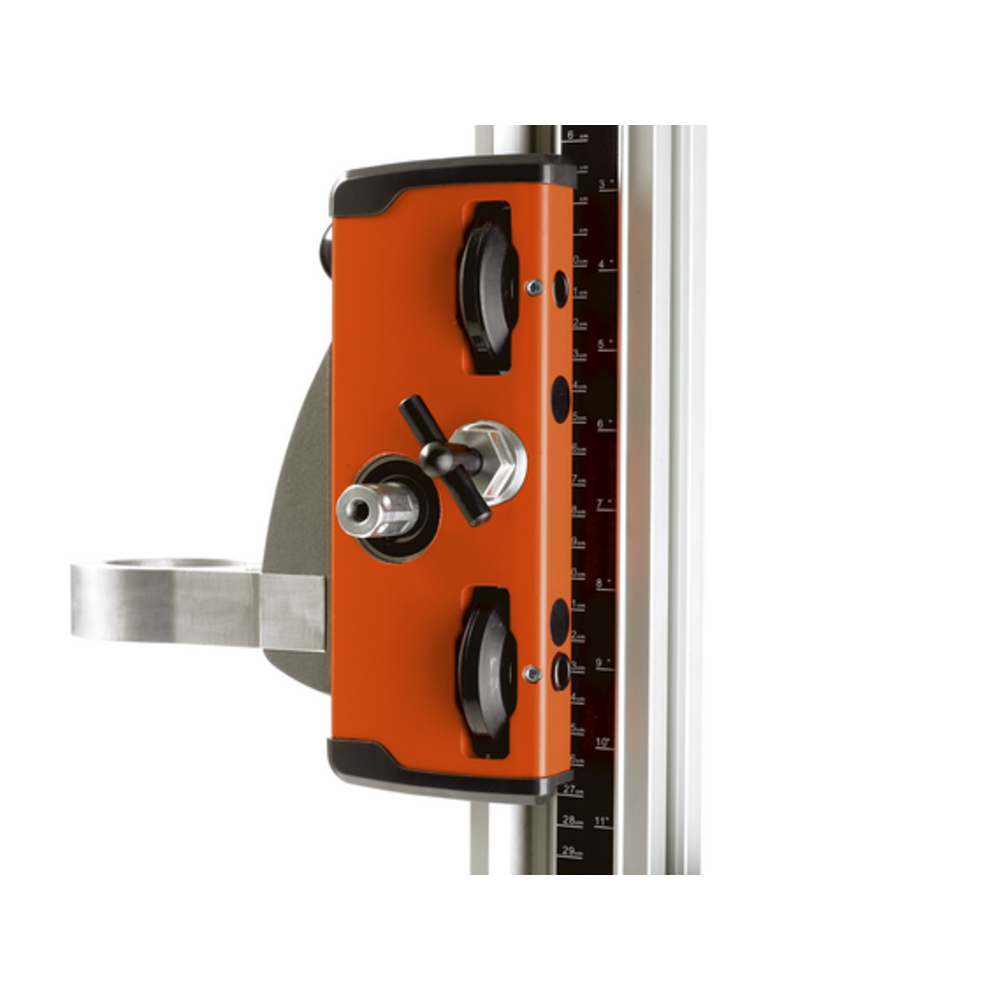

Le chariot porte-moteur est équipé de galets de guidage réglables assurant un déplacement vertical droit et fluide. Un système breveté maximise la stabilité pendant le forage, et des vis de réglage accessibles permettent un ajustement rapide.
Quels sont les critères de sécurité à respecter lors de l’utilisation du DS 150 ?
Il est impératif de respecter les consignes de sécurité, notamment en utilisant un équipement de protection individuelle adapté, en s’assurant que le bâti est fixé solidement, et en respectant les normes EN 12348:2000+A1:2009 et EN 62841-3-6:2014+A11:2017 qui régissent la sécurité des machines.
Comment entretenir le bâti de forage DS 150 pour garantir sa longévité ?
L’entretien quotidien comprend le nettoyage des surfaces externes, la lubrification des parties mobiles, la vérification du bon fonctionnement du levier d’avance et l’absence de jeu au niveau des galets de guidage. Un réglage peut être effectué si nécessaire.
Dans quels contextes professionnels ce bâti est-il le plus adapté ?
Ce bâti est adapté aux travaux de forage dans les murs, sols et plafonds en béton, brique et pierre, notamment pour créer des passages pour gaines, tuyaux et câbles. Il répond aux besoins d’opérateurs expérimentés en industrie et sur chantier.
