Moteur de forage DS 250 - BÂTI SANS MOTEUR HUSQVARNA - 966 82 73-01
Référence : HUS_966827301
Découvrez Moteur de forage DS 250 - BÂTI SANS MOTEUR HUSQVARNA - 966 82 73-01 disponible à l'achat
- Bâti léger en aluminium, facile à transporter et à installer
- Socle équipé de roues pour un déplacement aisée
- Compatible avec la plupart des moteurs de forage disponibles
- Equipé de galets de guidage pour un forage précis
- Système breveté garantissant une stabilité optimale durant le forage
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

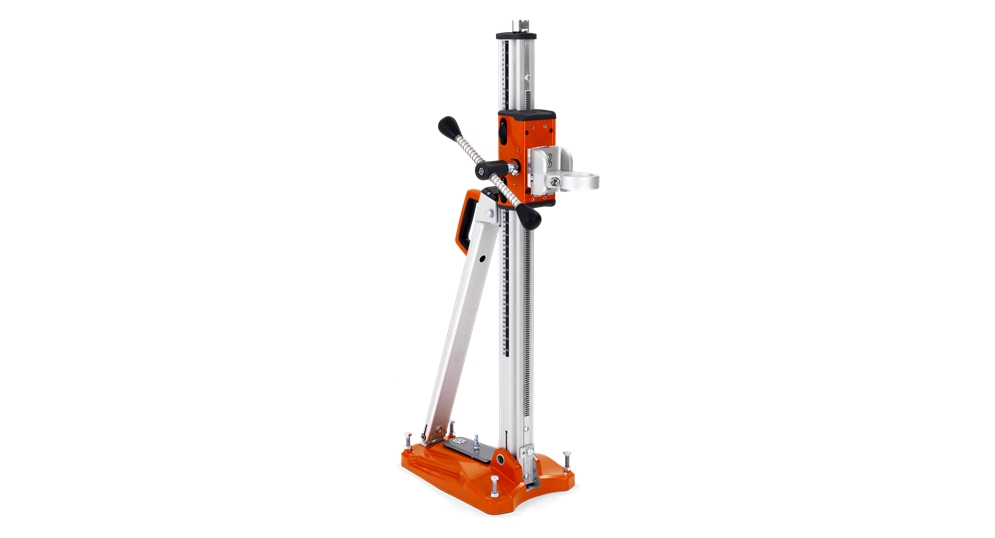

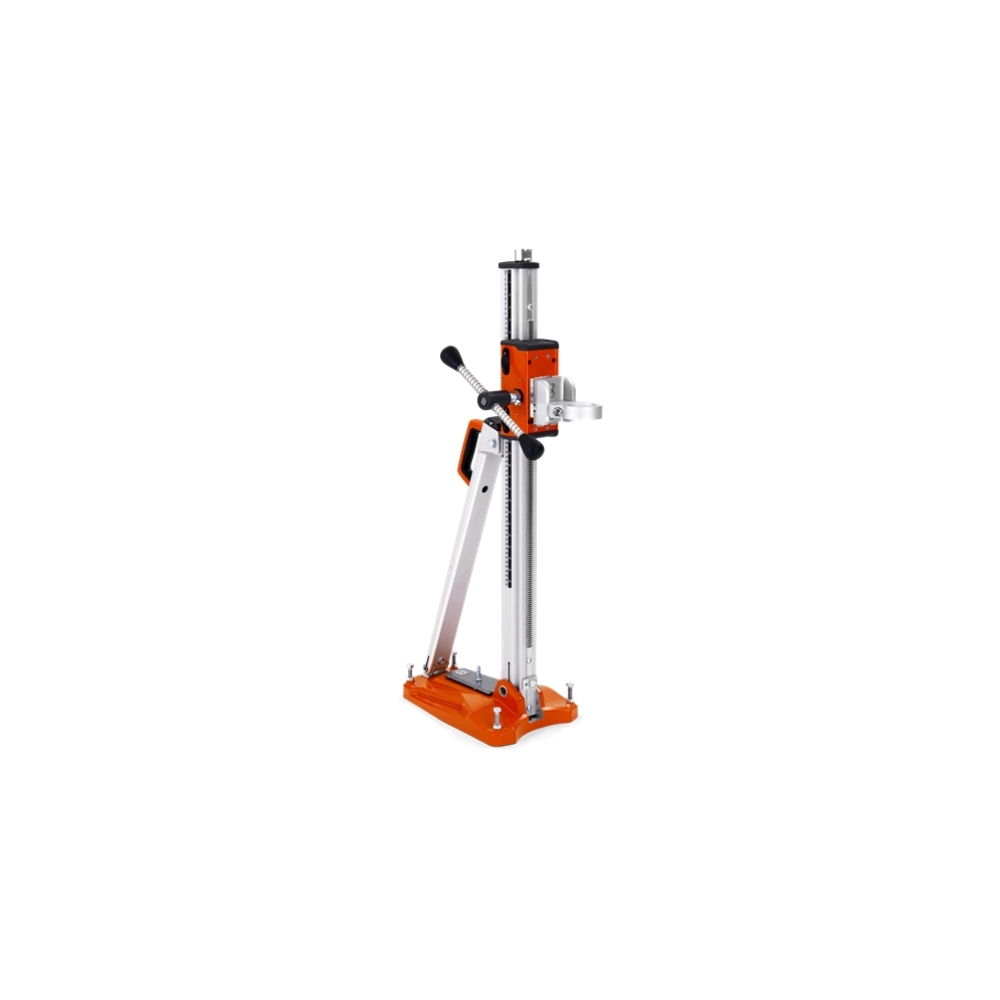

La colonne de carottage Husqvarna DS 250, bâti sans moteur, est idéale pour les travaux de carottage jusqu'à 250 mm de diamètre.
Son socle léger en aluminium permet une fixation flexible par chevillage ou ventouse, garantissant une installation rapide sans endommager les surfaces. Elle est conçue pour le forage sécant et en angle, parfaite pour installer des gaines de ventilation et des conduits de plomberie.
Cette colonne offre un forage droit et précis grâce à son chariot à galets de guidage. Elle permet des inclinaisons jusqu'à 60º pour du forage en angle et possède une profondeur de forage maximale de 685 mm. Pour un forage efficace, le chariot dispose de réglages de vitesse. En plus de son poids léger de 16 kg, elle est facile à transporter grâce à ses roues. Dimensions maximales : longueur 409 mm, largeur 266 mm, et hauteur 1 045 mm.
Diamètre max. foret : 250mm
Longueur max. foret avec moteur de forage recommandé : 584/700mm
Angle colonne : 0-60º
Column installation : Tiltable
Profondeur de forage max : 685mm
Longueur maxi : 409mm
Largeur maxi : 266mm
Hauteur maxi : 1 045mm
Poids : 16 kg
Packaging length : 1 150mm
Packaging width : 530mm
Packaging height : 330mm
Article gross weight : 22 000 g
Le moteur de forage s’installe sur le chariot de la colonne, soit par une bride rapide (modèle DS250), soit par une collerette (modèle DS150). Le chariot se déplace verticalement le long de la colonne grâce à un levier de déplacement, permettant d’ajuster la profondeur de forage. La colonne peut être inclinée de 0 à 60° en desserrant les vis de blocage, ce qui autorise le forage en angle.
Pour le forage inversé, il faut préparer le produit en fixant un anneau de boue avec un disque d’étanchéité et une rondelle en caoutchouc, relié à un collecteur de boue. Le forage s’effectue alors en position suspendue, par exemple au plafond.
La colonne se fixe sur le chantier par différents moyens :
- chevillage avec boulon d’expansion adapté à la charge,
- ventouse reliée à une pompe à vide (accessoire),
- tige filetée avec rondelle et écrou si les autres méthodes ne sont pas possibles.
Avant chaque utilisation, il est recommandé de vérifier le bon serrage des fixations, la mobilité fluide du chariot, l’absence de jeu sur la colonne et la propreté du produit. En cas de dysfonctionnement, il faut vérifier les dispositifs de sécurité et l’état des pièces mobiles.
Le produit est destiné à être utilisé par des opérateurs expérimentés dans des environnements industriels. Il doit être manipulé avec prudence, en respectant les consignes de sécurité et en utilisant les protections individuelles adaptées.
Lors du transport, si les roues ne sont pas installées, le moteur doit être retiré pour alléger la charge. Le produit doit être stocké dans un endroit sec et hors gel, et hors de portée des personnes non autorisées.
Le résultat attendu est un forage précis, droit ou en angle, avec une profondeur maximale adaptée au modèle (jusqu’à 685 mm pour DS250). L’utilisation des dispositifs de fixation adaptés garantit la stabilité et la sécurité pendant le forage.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quelles sont les caractéristiques spécifiques du bâti DS 250 pour le forage ?
Le bâti DS 250 est en aluminium léger, facilitant son transport et son installation. Il permet un forage précis jusqu’à un diamètre de 250 mm avec une profondeur maximale de 685 mm. La colonne peut s’incliner de 0 à 60° pour des forages en angle, et il est équipé d’un chariot à galets de guidage avec réglage de vitesse.
Comment s’effectue la fixation du bâti sur le chantier ?
Le bâti peut être fixé par chevillage avec un boulon d’expansion adapté, par ventouse reliée à une pompe à vide (accessoire), ou par tige filetée avec rondelle et écrou. La fixation par ventouse nécessite une surface plane et de bonne qualité avec une pression minimale de -0,85 bar pour assurer l’étanchéité.
Comment s’installe et se règle le moteur de forage sur la colonne DS 250 ?
Le moteur de forage s’installe sur le chariot à l’aide d’une bride rapide. Le chariot se déplace verticalement grâce à un levier, permettant d’ajuster la profondeur de forage. Le serrage du moteur se fait via une poignée de verrouillage et, pour certains modèles, une vis de blocage supplémentaire.
Quels sont les points de vigilance pour assurer la sécurité et la précision du forage ?
Avant chaque utilisation, il faut vérifier le bon serrage des fixations, la mobilité fluide du chariot, l’absence de jeu sur la colonne et la propreté du bâti. Le produit doit être manipulé par des opérateurs expérimentés avec les protections individuelles adaptées. L’utilisation correcte des dispositifs de fixation garantit stabilité et sécurité.
Quelles sont les conditions d’utilisation du bâti DS 250 avec la pompe à vide ?
La pompe à vide est un accessoire recommandé pour une fixation par ventouse. Elle doit être utilisée uniquement avec certains moteurs Husqvarna (DM200, DM220, DM230, DM280 High speed). La surface de fixation doit être plane et de bonne qualité pour assurer une étanchéité optimale et éviter tout risque de décollement.
Comment préparer le bâti pour un forage inversé (au plafond) ?
Pour le forage inversé, il faut fixer un anneau de boue avec un disque d’étanchéité et une rondelle en caoutchouc sur le chariot. Ce dispositif est relié à un collecteur de boue. Le forage s’effectue alors en position suspendue, par exemple au plafond, en assurant l’étanchéité et la sécurité électrique.
