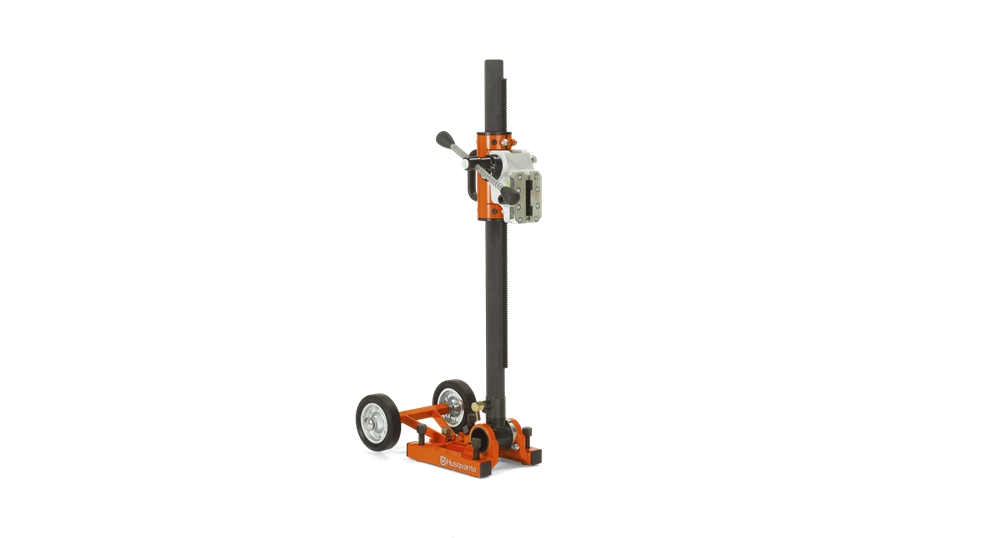

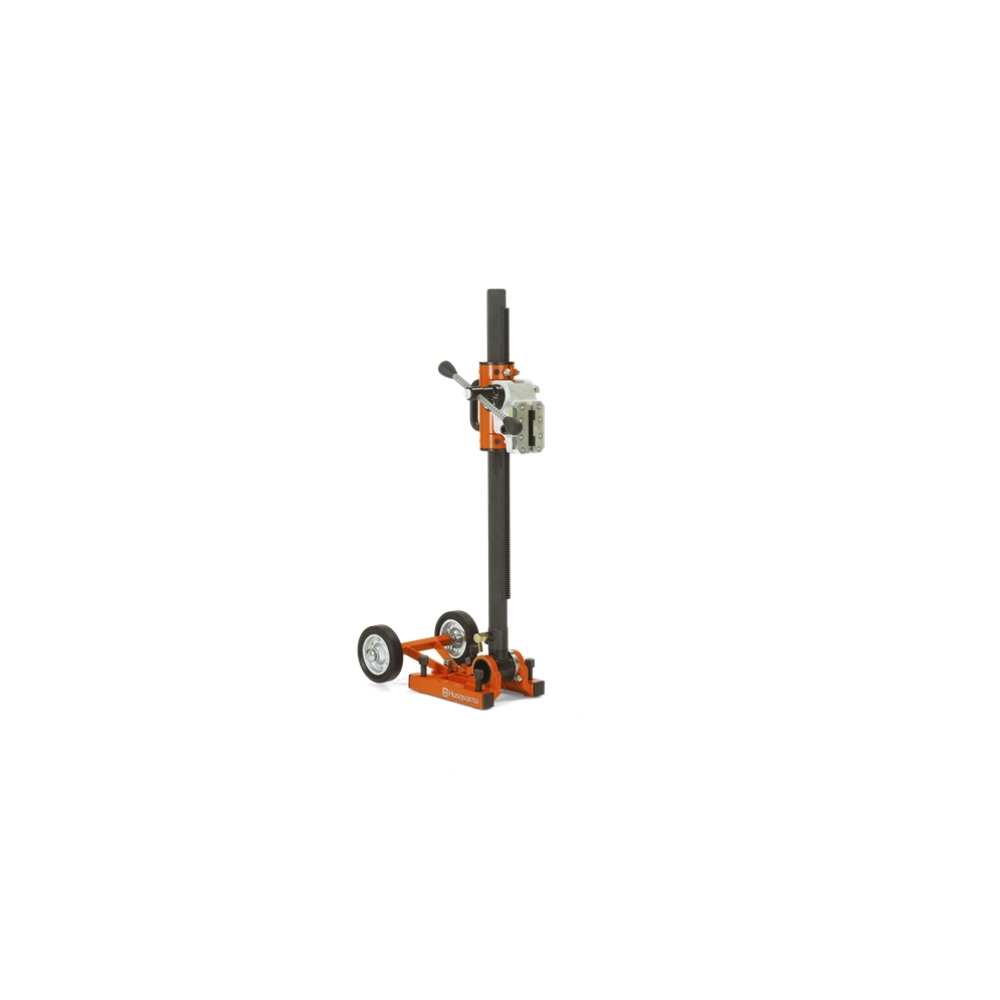

Moteur de forage DS 50 GYRO - Bâti complet HUSQVARNA - 965 15 78-20
Référence : HUS_965157820
Découvrez Moteur de forage DS 50 GYRO - Bâti complet HUSQVARNA - 965 15 78-20 disponible à l'achat
- Système modulaire et flexible pour un forage polyvalent
- Colonne tourne à 360° pour une accessibilité optimale
- Installation simple et rapide, gain de temps sur site
- Immobilisation solide, évitant les dégâts à la structure
- Idéal pour forer murs, sols et plafonds sans repositionnement
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
La colonne de carottage Husqvarna DS 50 Gyro est un bâti télescopique performant, idéal pour des travaux de carottage.
Facile à utiliser, ce modèle s'adapte à la plupart des moteurs de carottage. Son installation rapide et son démontage aisé permettent de gagner en efficacité, en réalisant plusieurs forages sans avoir à repositionner l'équipement. Le DS 50 Gyro est conçu pour forer des trous dans diverses directions, que ce soit au plafond, en angle ou à l'horizontale.
Avec un poids de 56,5 kg et une longueur d’étai télescopique de 3,1 m, il permet de forer jusqu'à 350 mm de diamètre à une profondeur maximale de 670 mm. La colonne est inclinable jusqu'à +/- 90º, offrant une grande flexibilité d'utilisation. Sa conception sans besoin d'ancrage se révèle avantageuse pour limiter l'impact sur les structures. Ce modèle est parfait pour des applications variées, y compris le forage sécant.
Diamètre max. foret : 350mm
Longueur max. foret avec moteur de forage recommandé : 670mm
Angle colonne : +/-90º
Column installation : Tiltable
Longueur de l'étai télescopique : 3,1 m
Profondeur de forage max : 670mm
Longueur maxi : 310mm
Largeur maxi : 235mm
Hauteur maxi : 1 900mm
Poids : 56,5 kg
Packaging length : 1 980mm
Packaging width : 550mm
Packaging height : 290mm
Article gross weight : 90 000 g
Avant toute opération, il faut vérifier que toutes les vis de blocage soient bien serrées. La hauteur de forage se règle en desserrant la poignée de blocage, en ajustant la hauteur via une manopole, puis en resserrant. La position de la tête de forage est contrôlée, puis la colonne est fixée à la paroi avec une vis et un contre-écrou de 30 mm, en utilisant un calage en bois si nécessaire. La colonne peut pivoter à 360° pour réaliser plusieurs forages parallèles sans déplacer la plateforme.
Le système est compatible uniquement avec des foreuses hydrauliques triphasées et électriques monophasées, avec un diamètre de forage maximal de 350 mm et une longueur maximale de 600 mm pour la pointe. En cas de forages à plus de 1,5 m de hauteur, le tube externe doit être orienté vers le haut, sinon vers le bas.
Cette utilisation permet de forer dans diverses directions — mur, plafond, sol — en ajustant facilement la position et l’angle de la colonne, tout en assurant la stabilité et la sécurité du montage grâce aux différents éléments de fixation et réglages.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les critères essentiels à vérifier pour choisir un support de forage télescopique comme le DS 50 Gyro ?
Il faut s'assurer que le support soit compatible avec des foreuses hydrauliques triphasées ou électriques monophasées, comme indiqué dans la notice. Le diamètre maximal de forage doit être adapté, ici 350 mm, avec une longueur maximale de pointe de 600 mm. La stabilité est primordiale, le DS 50 Gyro s'installe entre sol et plafond sans besoin d'ancrage, limitant l'impact sur la structure.
Comment le DS 50 Gyro s'adapte-t-il aux différentes positions de forage sur chantier ?
La colonne est inclinable jusqu'à +/- 90º et peut pivoter à 360°, permettant de forer au plafond, en angle ou à l'horizontale. Cette flexibilité facilite la réalisation de plusieurs forages parallèles sans repositionner la plateforme, optimisant ainsi le temps de travail.
Quels sont les éléments techniques à prendre en compte pour l'installation et la fixation du DS 50 Gyro ?
L'installation se fait en positionnant la plateforme à la distance correspondant à la longueur de la colonne. La fixation au plafond se réalise en choisissant le trou adapté dans le tube interne, puis en serrant avec une clé de 24 mm. La colonne est ensuite bloquée à l'aide de vis de serrage et d'une poignée en L. Une vis et un contre-écrou de 30 mm assurent la fixation à la paroi, avec calage en bois si nécessaire.
Quels sont les points de vigilance liés à la sécurité lors de l'utilisation du DS 50 Gyro ?
Il est impératif de vérifier que toutes les vis de blocage soient bien serrées avant toute opération. Le port d’équipements de protection individuelle est recommandé. La perceuse doit être adaptée au diamètre de la pointe, conforme aux normes CE. Il faut aussi s’assurer qu’aucune conduite électrique, d’eau ou de gaz ne soit percée. Enfin, la présence d’un collègue à proximité est conseillée pour intervenir en cas d’incident.
Dans quels contextes professionnels le DS 50 Gyro est-il le plus adapté ?
Ce support modulaire est conçu pour des travaux de carottage polyvalents sur murs, sols et plafonds. Sa capacité à forer dans diverses directions, son installation rapide et son système télescopique le rendent adapté aux chantiers nécessitant un forage précis sans endommager la structure, notamment pour des forages sécants.
