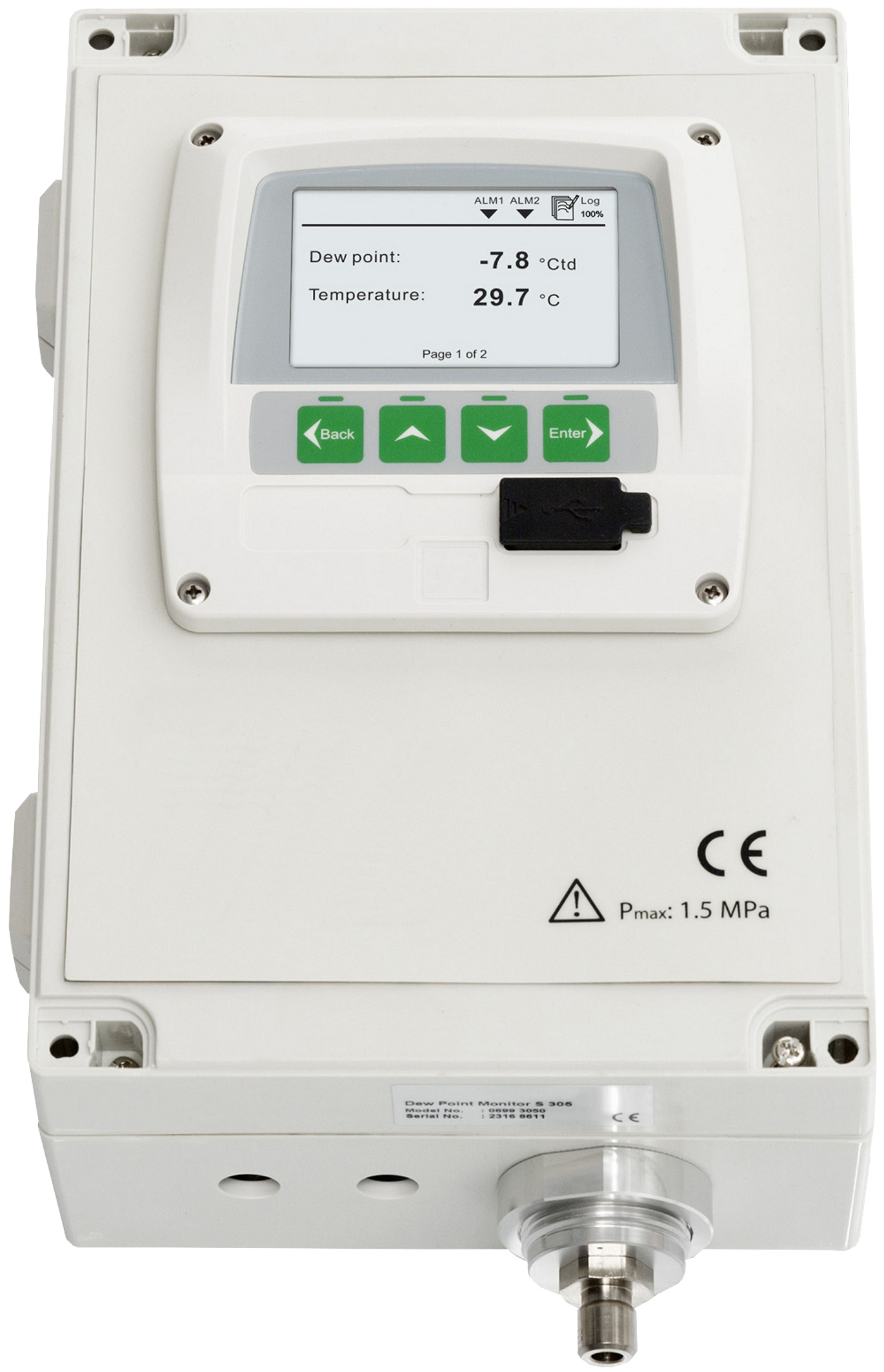

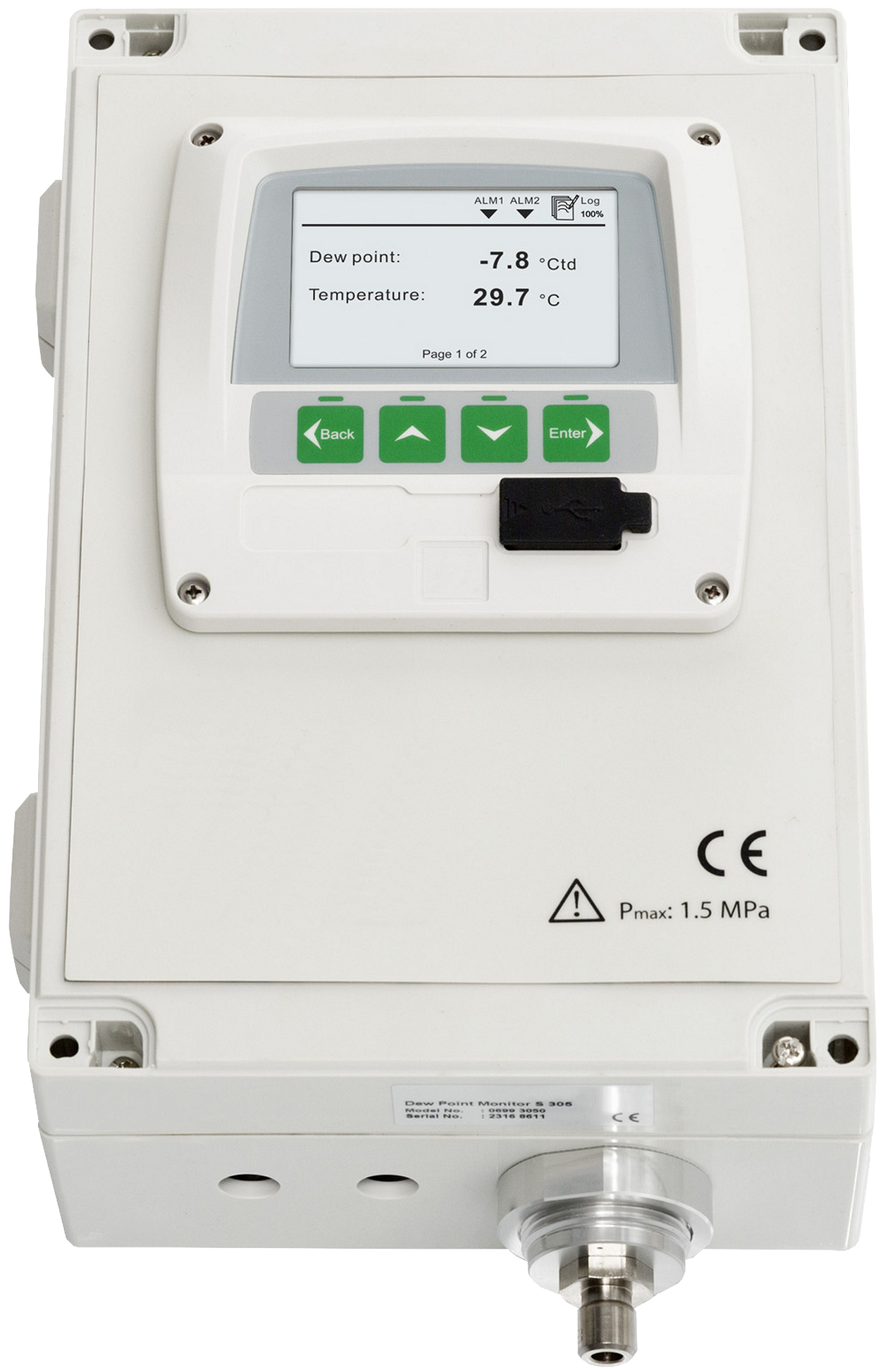

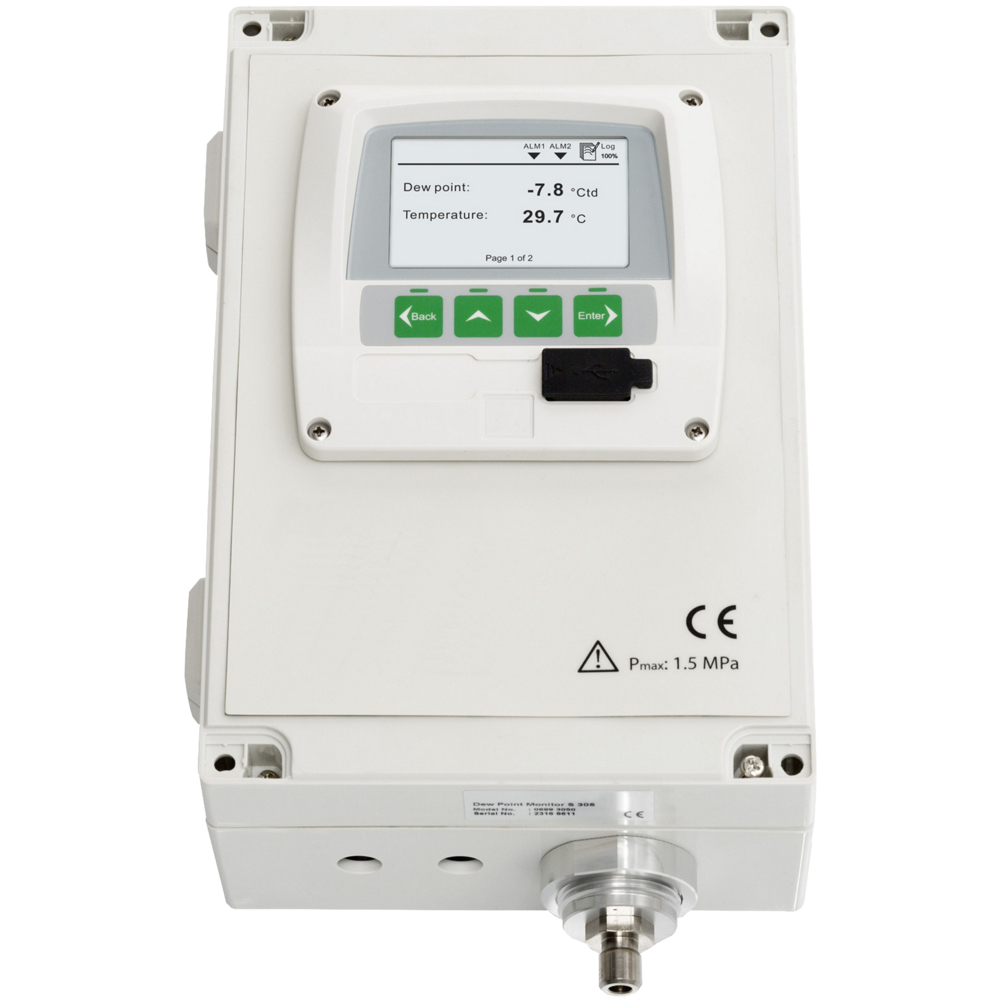

Hygromètre 230 volts, pour surveiller le point de rosé d'une installation d'air comprimé LACME - 469950
Référence : LACM469950
Découvrez Hygromètre 230 volts, pour surveiller le point de rosé d'une installation d'air comprimé LACME - 469950 disponible à l'achat
- Surveille le point de rosée d'une installation d'air comprimé
- Plage de mesure jusqu'à 50°C
- Alarme de dépassement du point de rosée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Surveillez efficacement l'humidité de vos installations d'air comprimé avec cet hygromètre 230 volts. Conçu pour indiquer le point de rosée, cet appareil est essentiel pour éviter la condensation qui pourrait endommager votre système.
Fonctionnant sur une plage de mesure allant jusqu'à 50°C, cet hygromètre fournit des données précises pour optimiser la performance de votre installation. Grâce à son alarme de dépassement du point de rosée, vous serez immédiatement averti en cas de conditions non optimales, vous permettant ainsi d'agir rapidement.
Il est idéal pour les professionnels qui souhaitent assurer la longévité de leur équipement et maintenir des conditions d'air comprimé optimales. Misez sur cet hygromètre pour garantir la sécurité et l'efficacité de vos opérations.
Fonctionnement et usages :
- Surveillance continue du point de rosée pour assurer la longévité et la performance des équipements.
- Déclenchement automatique d'une alarme en cas de dépassement du point de rosée, permettant une intervention rapide.
- Convient pour un montage mural ou dans une armoire de commande.
- Utilisation recommandée dans les environnements industriels contraignants.
Caractéristiques techniques :
- Plage de mesure : point de rosée de -50°C à +20°C.
- Précision : 1°C à 2°C sur le point de rosée, 0,3°C sur la température.
- Plage de précision en pression : de 3 à 15 bars.
- Température ambiante de fonctionnement : -10°C à +40°C.
- Capteur hygrométrique en polymère avec filtre fritté pour protection.
- Raccordement électrique par bornier à vis.
- Raccordement au réseau d’air comprimé via un raccord rapide de 6 mm en aluminium.
- Indice de protection IP65 pour une résistance aux environnements difficiles.
- Dimensions : 185 x 105 x 274 mm.
- Poids : 520 g.
- Conforme à la norme CEI 61326-1.
Équipements et options :
- Alarme déclenchée lors du dépassement du point de rosée avec affichage graphique et écran d’alarme clignotant rouge.
- Deux relais d’alarme intégrés.
- Entrée de câble par deux presse-étoupes pour alimentation et signaux.
- Sortie 4…20 mA disponible pour gestion à distance (GTC) du point de rosée.
- Entrée 4…20 mA pour la pression réseau.
- Boîtier en aluminium et ABS, étanche et robuste.
- Fonction Plug & Play pour une installation simple.
- Pré-alarme et alarme principale réglables.
- Option alarme vibreur sonore disponible.
Conditionnement, stockage et recommandations :
- Appareil tout-en-un prêt à raccorder au réseau d’air comprimé.
- Stockage et utilisation recommandés dans des conditions industrielles normales, en respectant les plages de température et pression indiquées.
Avantages :
- Garantie économique de mesure et surveillance simple.
- Protection efficace contre les pannes et dommages liés à l’humidité.
- Installation facile et rapide grâce au système Plug & Play et raccord rapide.
- Fiabilité et précision adaptées aux exigences industrielles.
- Surveillance du point de rosée
- Plage de mesure jusqu’à un point de rosée de -50°C à +20°C
- Alimentation électrique 100...240 V CA
- Alimentation en air comprimé via connecteur rapide 6 mm
- Précision 1°C à 2°C
- 1 entrée 4...20 mA disponible
- 1 sortie 4...20 mA du point de rosée pour gestion à distance (GTC)
- Alarme lors du dépassement du point de rosée
- Boîtier en aluminium et ABS, indice de protection IP65
- Montage mural ou dans l’armoire de commande
- Dimensions 185 x 105 x 274 mm
- Poids 520 g
- Protection du capteur par filtre fritté
- 2 relais d’alarme avec affichage graphique et écran d’alarme clignotant rouge
- Entrée de câble par 2 presse-étoupes pour alimentation et signaux
L'utilisateur peut configurer et régler le capteur ainsi que les seuils d'alarme via un écran graphique et des touches de navigation. L'interface permet de modifier les paramètres, d'accéder aux informations système et de gérer les alarmes. Le dispositif dispose d'entrées numériques et analogiques pour capteurs, et de sorties relais pour l'alarme.
Le contrôleur est destiné à être utilisé principalement dans des environnements industriels pour la surveillance du point de rosée dans les systèmes d'air comprimé. Il n'est pas prévu pour une utilisation dans des zones à risque d'explosion.
En cas de remplacement du capteur, l'appareil doit être ouvert après avoir coupé l'alimentation électrique, le capteur déconnecté puis remplacé en suivant la procédure indiquée. L'entretien consiste à nettoyer le capteur et ses accessoires avec un chiffon humide, sans utiliser d'alcool isopropylique.
Le résultat attendu est une surveillance fiable et continue du point de rosée, avec une alarme déclenchée dès que le point de rosée n'est plus atteint, permettant ainsi de prévenir la condensation et les pannes liées à l'humidité dans les installations d'air comprimé.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Quelle est la plage de mesure du point de rosée de cet hygromètre ?
L’hygromètre HDM -50+20 permet une surveillance précise du point de rosée sur une plage allant de -50°C à +20°C, adaptée aux installations d’air comprimé industrielles.
Comment l’appareil alerte-t-il en cas de dépassement du point de rosée ?
Il dispose de deux relais d’alarme avec affichage graphique et écran clignotant rouge. Une alarme visuelle et sonore (option alarme vibreur sonore) se déclenche dès que le point de rosée dépasse les seuils réglés, permettant une intervention rapide.
Quelles sont les conditions d’installation et de raccordement électrique ?
L’appareil est conçu pour un montage mural ou dans une armoire de commande. Le raccordement électrique s’effectue via un bornier à vis, avec une alimentation de 100 à 240 V CA. Le raccordement au réseau d’air comprimé se fait par un raccord rapide en aluminium de 6 mm.
Quels sont les signaux d’entrée et de sortie disponibles pour la gestion à distance ?
Le contrôleur offre une entrée et une sortie analogique 4…20 mA pour la gestion à distance (GTC) du point de rosée et de la pression réseau. Il dispose également d’une interface USB pour la configuration via logiciel.
Quelles précautions de sécurité et d’utilisation doivent être respectées ?
L’appareil ne doit pas être utilisé dans des zones à risque d’explosion. L’alimentation électrique doit être coupée avant toute intervention. Le système doit être hors pression lors des opérations de maintenance. Le capteur doit être nettoyé avec un chiffon humide, sans alcool isopropylique.
Comment se déroule le remplacement du capteur ?
Après avoir coupé l’alimentation électrique, il faut ouvrir le boîtier, débrancher le câble du capteur, dévisser le capteur usagé et le remplacer par un neuf en raccordant correctement les connecteurs selon la procédure indiquée.
Quels sont les matériaux et protections du boîtier ?
Le boîtier est en alliage d’aluminium et ABS, avec un indice de protection IP65, garantissant une bonne résistance aux environnements industriels sévères. Le capteur hygrométrique est protégé par un filtre fritté.
Dans quels environnements ce produit est-il principalement utilisé ?
Ce contrôleur est destiné à la surveillance du point de rosée dans les systèmes d’air comprimé industriels, hors zones à risque d’explosion, afin d’éviter la condensation et les pannes associées.
