Injecteur pour additifs pour Virafal VIRAX - 295051

Injecteur pour additif VIRAFAL® indispensable pour les actions chimiques avec le VIRAFAL®.
Il permet un débit continu et uniforme de produit actif dans le flux d’eau.
Cet injecteur fonctionne uniquement avec le réducteur pour additif VIRAFAL® réf. 295052.

L’injecteur se monte dans le sens d’écoulement, côté sortie de l'eau du VIRAFAL®.
Pour l’installation, il faut dévisser le raccord situé sur un des côtés de l’injecteur pour le revisser de l’autre côté avant de le fixer sur le VIRAFAL®.
L’adaptateur pour la bouteille doit être orienté verticalement vers le bas.
Le tuyau d'air comprimé se branche sur le raccord latéral prévu à cet effet.

Le réducteur de pression (réglage fixe à 2 bars, réf. 295052) s’installe dans le sens d’écoulement, côté arrivée d’eau du VIRAFAL®.
Le montage correct est impératif, la flèche sur le réducteur doit être dans le sens d'écoulement.
Ce réducteur est obligatoire pour le nettoyage chimique et optionnel pour le nettoyage mécanique.

Le nettoyage des circuits de chauffage avec le VIRAFAL® se déroule en trois étapes :
- Nettoyage mécanique à l’aide d’un mélange eau + air qui élimine les dépôts mécaniques et rétablit la propreté des conduites.
- Nettoyage chimique avec des additifs spécifiques (désembouants, détartrants, neutralisants) injectés grâce à l’injecteur VIRAFAL®.
- Maintien en état du système via un protecteur Virax qui dépose un film protecteur ralentissant la formation de boues, le tartre et la corrosion.

Fonctionnement lors du nettoyage chimique :
- La bouteille d’additif est vissée directement sur l’adaptateur de l’injecteur.
- La manette est positionnée sur « avec additif ».
- Le compresseur remplit automatiquement le réservoir d’air.
- L’arrivée d’eau est ouverte et le système de conduites mis en service.
- Le programme « flux continu eau/air » est activé, permettant l’ajout continu des substances chimiques dans le flux d’eau.
- Le processus se termine lorsque la bouteille est vide.

Pour les systèmes importants, plusieurs bouteilles peuvent être nécessaires.
Le remplacement de bouteille s’effectue en arrêtant le flux d’air, coupant l’arrivée d’eau et le système, puis en dévissant la bouteille vide pour la remplacer.
Un rinçage complet du système est effectué après le nettoyage chimique, jusqu’à disparition totale des substances chimiques.

L’injecteur doit être rincé à l’eau claire à la fin du processus, en position « avec additif », avec récupération et élimination de l’eau de rinçage.
Il est impératif de vider complètement les bouteilles d’additifs et de ne pas les réutiliser.

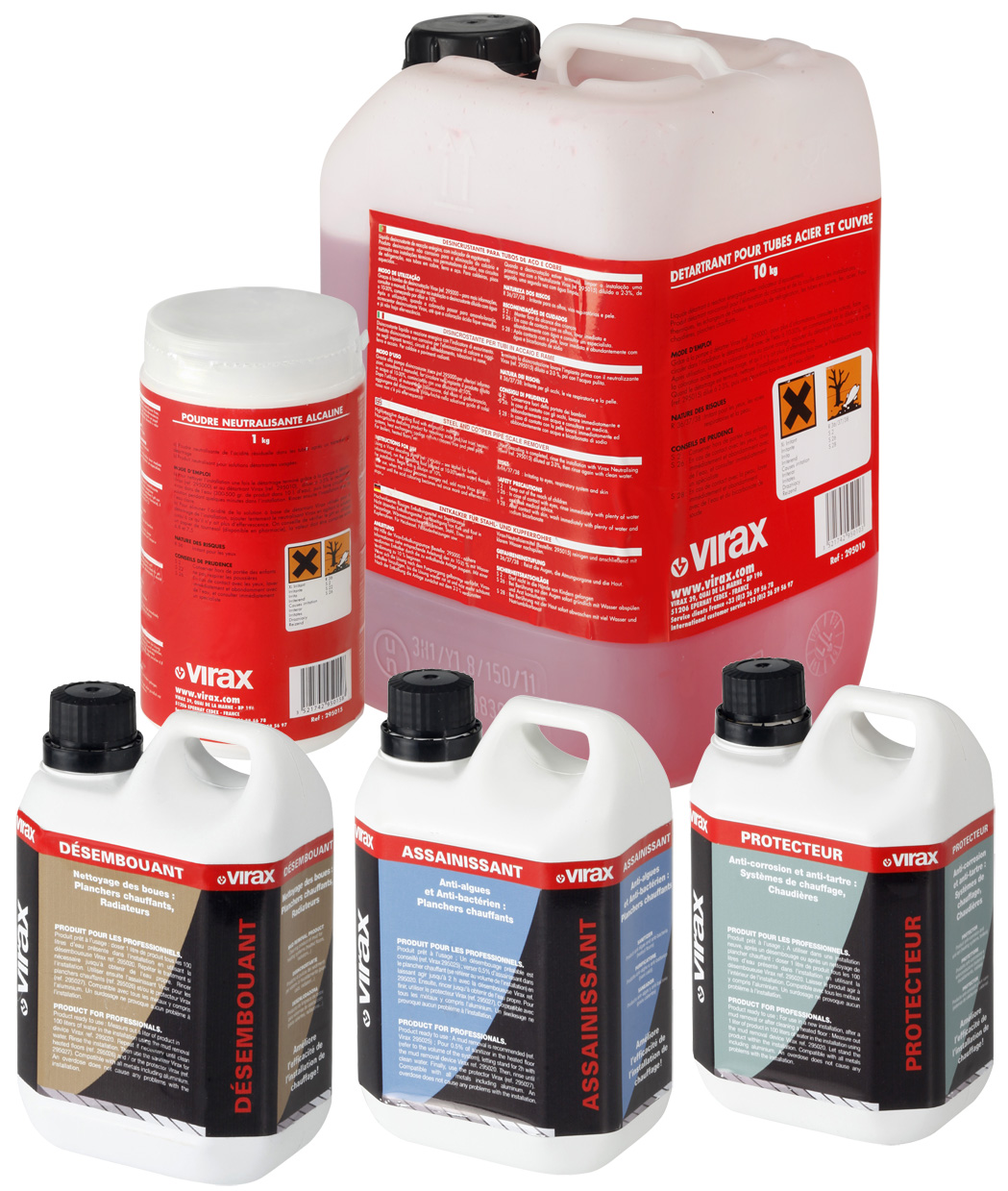

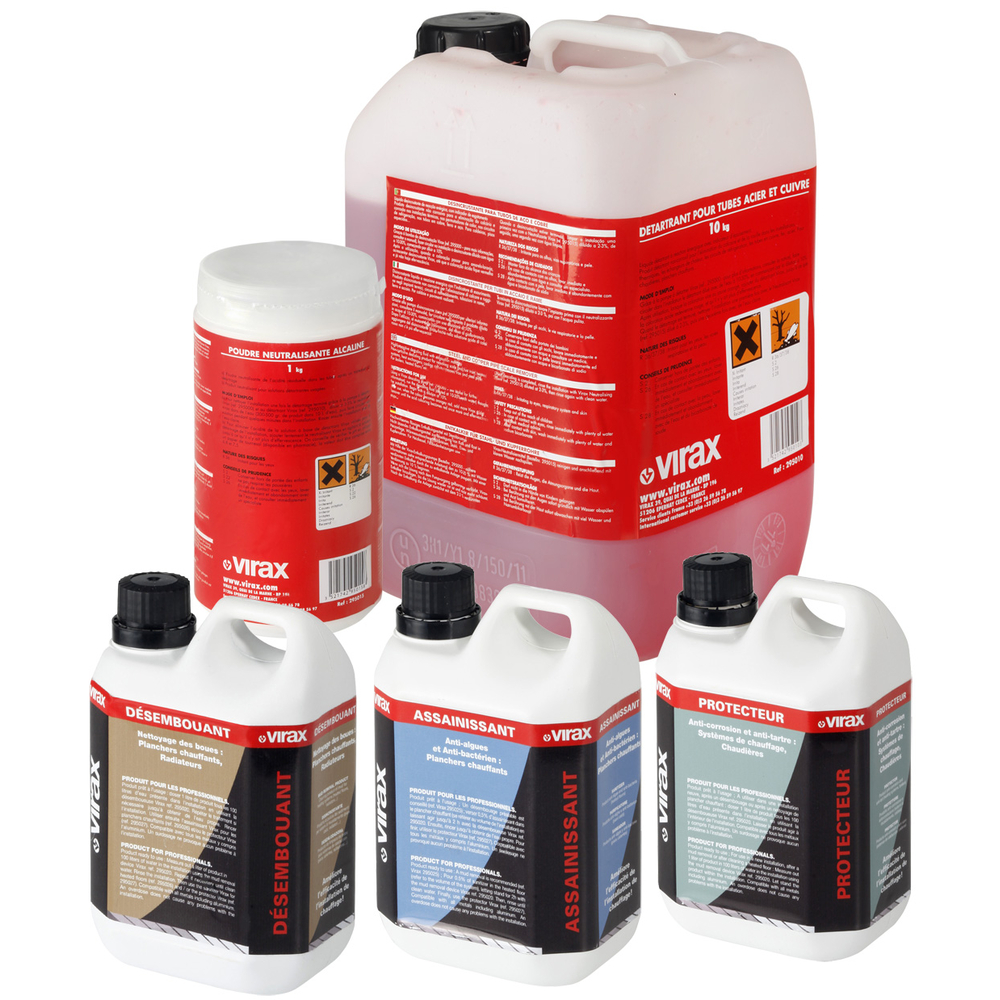

Les additifs compatibles et leurs usages spécifiques sont nombreux :
- Détartrants pour acier, cuivre ou multi-matériaux, avec ou sans neutralisant.
- Désembouants pour radiateurs et planchers chauffants.
- Protecteurs pour ralentir la formation de boues, tartre et corrosion.
- Désinfectants pour conduites d’eau potable.

Le poids de l’injecteur est de 0,600 kg.
L’injecteur est un composant essentiel pour assurer un dosage précis et uniforme des produits chimiques dans les installations de chauffage lors des opérations de désembouage et détartrage.

Pour garantir la sécurité de l’eau potable, il est nécessaire d’intercaler avant le compresseur un tuyau ou disconnecteur conforme à la norme NF EN 1717, protégeant contre la pollution par retour.

Cette description est basée sur le manuel d’utilisation VIRAFAL® réf. 295051 ainsi que sur les documents techniques Virax (pages 1 à 7 du manuel et pages 1 à 3 du descriptif additifs).

Désignation : Injecteur pour additif VIRAFAL®
Utilisation : -
Conditionnement : -
295000 : -
295020 : -
295050 : ok
kg : 0,600

Le nettoyage des circuits de chauffage avec l’injecteur pour additifs VIRAFAL® s’effectue en trois étapes successives.

D’abord, un nettoyage mécanique est réalisé à l’aide d’un mélange eau + air, qui élimine les dépôts mécaniques et rend les conduites propres. Pour cette étape, la manette doit être en position « sans additif » et la centrale de désembouage est mise en marche selon les instructions du VIRAFAL®. Une fois cette phase terminée, la centrale est arrêtée et l’alimentation en eau coupée.

Ensuite, le nettoyage chimique est effectué. Le réducteur de pression doit être monté côté arrivée d’eau, et la bouteille d’additif choisie est vissée sur l’injecteur. La manette est placée sur « avec additif », puis la centrale est mise en marche. L’arrivée d’eau est ouverte et le programme « flux continu eau/air » est activé, permettant l’injection continue et uniforme du produit chimique dans le flux d’eau. Ce processus se poursuit jusqu’à vidange complète de la bouteille. Pour les systèmes importants, plusieurs bouteilles peuvent être nécessaires, avec une procédure spécifique pour le remplacement : arrêt du flux d’air, coupure de l’eau et du système, puis dévissage de la bouteille vide avant installation d’une neuve. Après cette étape, un rinçage complet du système est réalisé en position « sans additif » avec activation du programme « impulsions eau/air » jusqu’à disparition totale des substances chimiques.

Enfin, un maintien en état du système est possible en réitérant les étapes précédentes en utilisant un protecteur Virax. Le même principe d’injection continue des substances chimiques s’applique, avec remplacement éventuel des bouteilles selon la procédure décrite. L’agent de protection reste ensuite en permanence dans le système.

L’injecteur doit être rincé à l’eau claire après chaque utilisation, en position « avec additif », avec récupération et élimination de l’eau de rinçage. Il est impératif de vider complètement les bouteilles d’additifs et de ne pas les réutiliser.

Les additifs utilisés comprennent des désembouants, détartrants, neutralisants, protecteurs et désinfectants, adaptés à différents types de circuits (radiateurs, planchers chauffants, conduites d’eau potable), tous injectés via cet injecteur selon le protocole décrit.

Pour garantir la sécurité de l’eau potable, un dispositif conforme à la norme NF EN 1717 doit être intercalé avant le compresseur pour éviter toute pollution par retour.

Cette utilisation est strictement conforme aux instructions du manuel d’utilisation VIRAFAL® réf. 295051.
