JAUGE POUR CORDON DE SOUDAGE - GYS - 053977
Référence : G018053977
Découvrez JAUGE POUR CORDON DE SOUDAGE - GYS - 053977 disponible à l'achat
- Outil essentiel pour soudeurs professionnels et amateurs
- Fabriqué en acier inoxydable pour une durabilité optimale
- Vis de blocage pour stabiliser les mesures avec précision
- Graduation laser pour une lecture claire et rapide
- Résolution de 0,1 mm pour des mesures exactes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

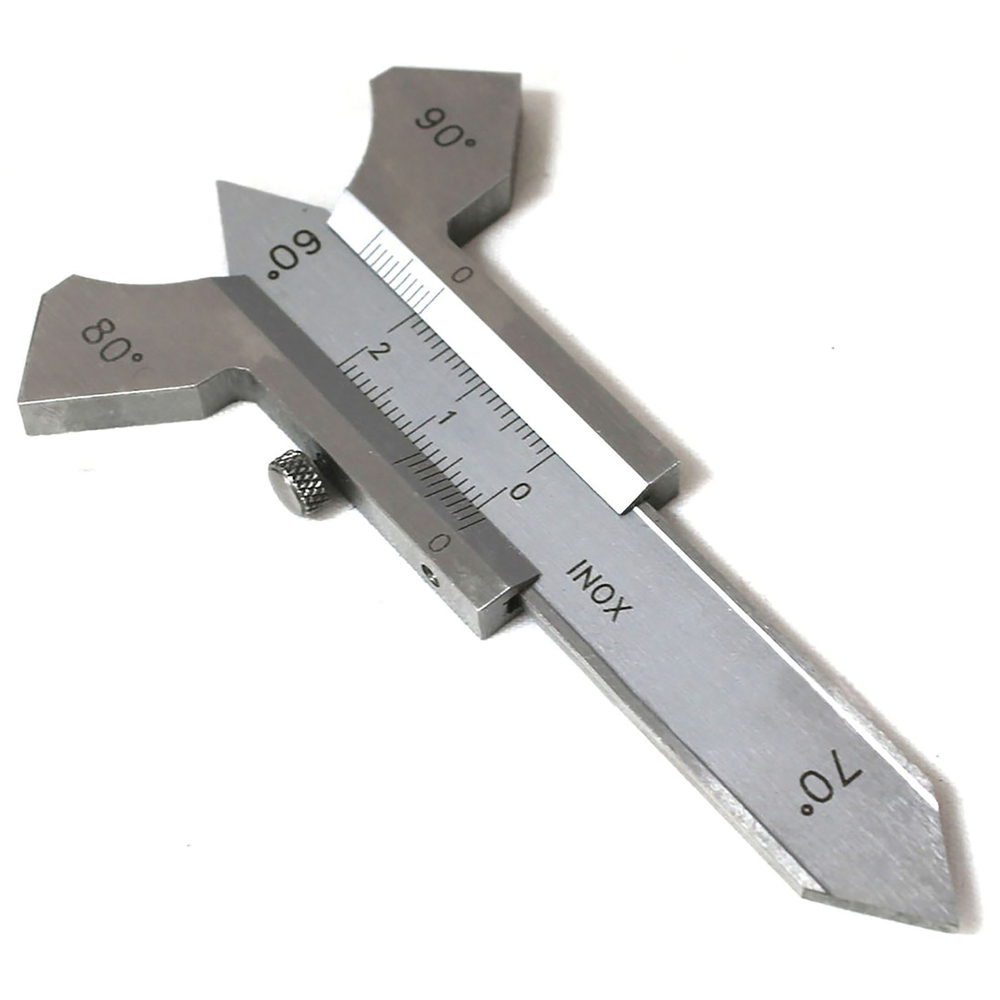

Découvrez notre jauge pour cordon de soudage, un outil essentiel pour les soudeurs professionnels et amateurs. Cette jauge à vernier facilite la détermination précise des dimensions d'un cordon en angle, de la surépaisseur d'un cordon ainsi que de l'angle de chanfreinage.
Fabriquée en acier inoxydable, elle est dotée d'une échelle et d'un vernier chromés mat qui assurent durabilité et résistance à la corrosion. La jauge est équipée d'une vis de blocage pour stabiliser la mesure et d'une graduation laser qui garantit une lecture claire et précise. Avec une résolution de 0,1 mm et une capacité allant jusqu'à 20 mm, cet outil est idéal pour tous vos travaux de soudage, offrant une mesure rapide et efficace. Utilisez-la pour assurer la qualité de vos soudures et optimiser vos projets.
Caractéristiques principales :
- Construction en acier inoxydable avec échelle et vernier chromés mat, assurant durabilité et résistance à la corrosion.
- Vis de blocage pour stabiliser la mesure.
- Graduation laser sur le vernier et l’échelle pour une lecture claire et précise.
- Résolution de 0,1 mm avec une capacité maximale de mesure jusqu’à 20 mm.
Fonctionnement :
- Mesure de la surépaisseur du cordon avec lecture directe au 1/10ème sur le vernier.
- Détermination de la cote « a » (apothème ou dimension au centre) pour les cordons en angle, également lue au 1/10ème.
- Évaluation de l’angle de chanfreinage par comparaison avec quatre angles prédéfinis sur la jauge : 60°, 70°, 80° et 90°.
Cette jauge est un outil essentiel pour les professionnels du soudage, permettant d’assurer la qualité et la conformité des soudures grâce à des mesures précises et rapides.
JAUGE POUR CORDON DE SOUDAGE
Jauge à vernier permettant de déterminer rapidement les dimensions exactes (en mm) d'un cordon en angle , la surépaisseur d'un cordon et l'angle de chanfreinage.
• Acier inox, échelle et vernier chromés mat
• Vis de blocage
• Graduation laser du vernier et de l'échelle
• Résolution 0.1 mm, capacité 20 mm
Votre produit GYS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat dans un premier temps. Ensuite procéder au renvoi du produit à l'adresse suivante : BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quels sont les types de mesures précises que permet de réaliser cette jauge pour cordon de soudage ?
La jauge permet de mesurer rapidement et précisément la surépaisseur d’un cordon, la cote « a » (apothème ou dimension au centre) pour les cordons en angle, ainsi que l’angle de chanfreinage en comparant avec quatre angles prédéfinis : 60°, 70°, 80° et 90°.
Quels matériaux et finitions garantissent la durabilité et la précision de cet outil ?
Elle est fabriquée en acier inoxydable avec une échelle et un vernier chromés mat, offrant une bonne résistance à la corrosion. La graduation laser sur le vernier et l’échelle assure une lecture claire et précise.
Comment la jauge assure-t-elle la stabilité et la précision des mesures ?
Une vis de blocage est intégrée pour stabiliser la mesure, évitant tout déplacement accidentel lors de la lecture et garantissant ainsi une précision optimale.
Quelle est la résolution et la capacité maximale de mesure de cet instrument ?
La jauge offre une résolution de 0,1 mm avec une capacité maximale de mesure jusqu’à 20 mm, permettant une lecture fine au dixième de millimètre.
Comment se fait la lecture des mesures sur la jauge ?
La lecture se fait directement sur le vernier au 1/10ème de millimètre, ce qui facilite une prise de mesure rapide et fiable sur le terrain.
