Jeu d'endoscopes HD écran tactile 5" sonde articulée 180° Ø 3,9 mm 5 pièces HAZET - 4812-23/5AF
Référence : H1224812235AF
Découvrez Jeu d'endoscopes HD écran tactile 5" sonde articulée 180° Ø 3,9 mm 5 pièces HAZET - 4812-23/5AF disponible à l'achat
Les points clés
- Caméra HD avec sonde pivotante 180° diamètre 3.9 mm
- Écran tactile 5 pouces lisible en plein soleil
- Autonomie batterie 4 heures avec recharge rapide 3.5 h
- Stockage 64 Go avec transfert USB-C et sortie micro HDMI
- Protection IP54 boîtier et IP67 sonde pour usage industriel
2 864,16 € TTC 2 386,80 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents

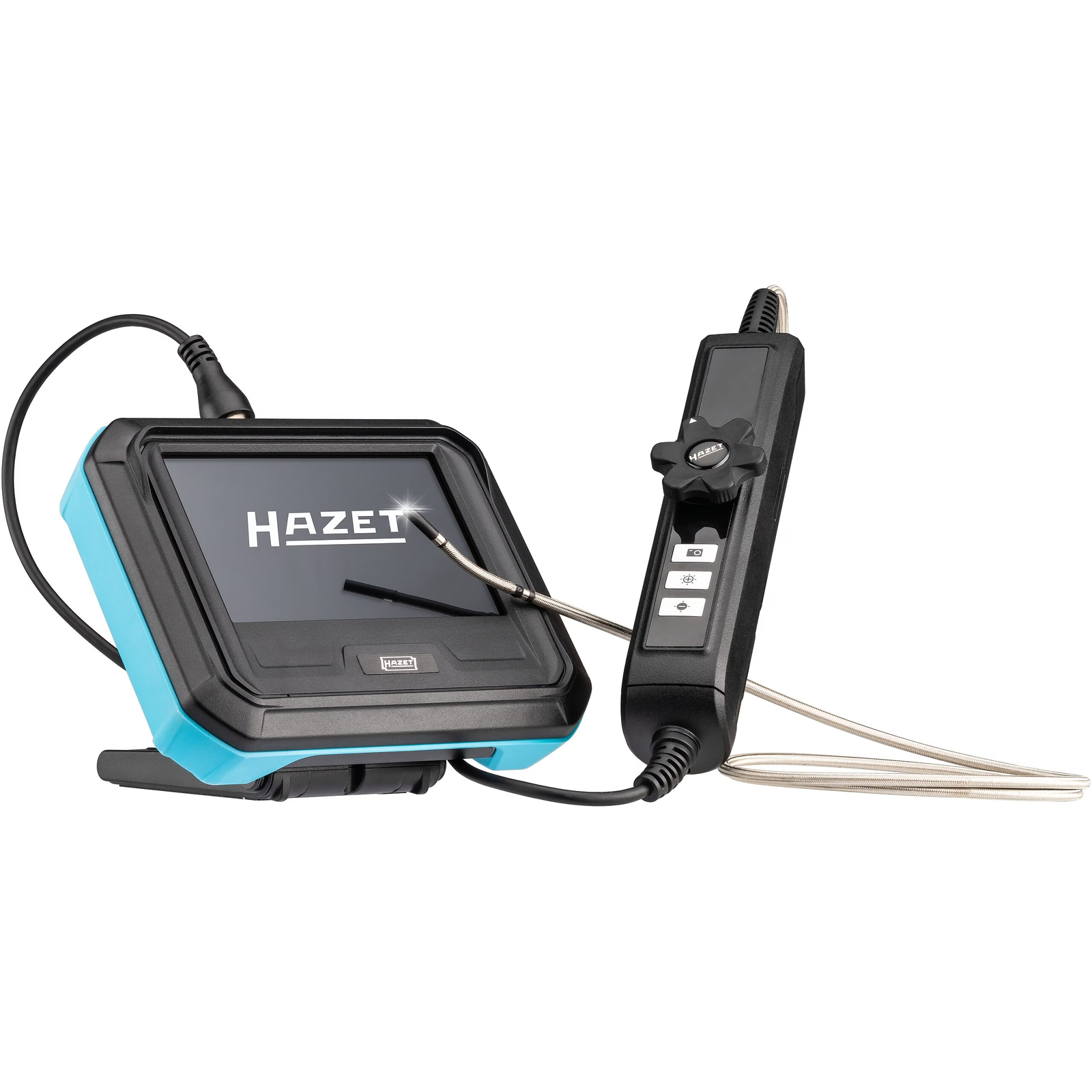

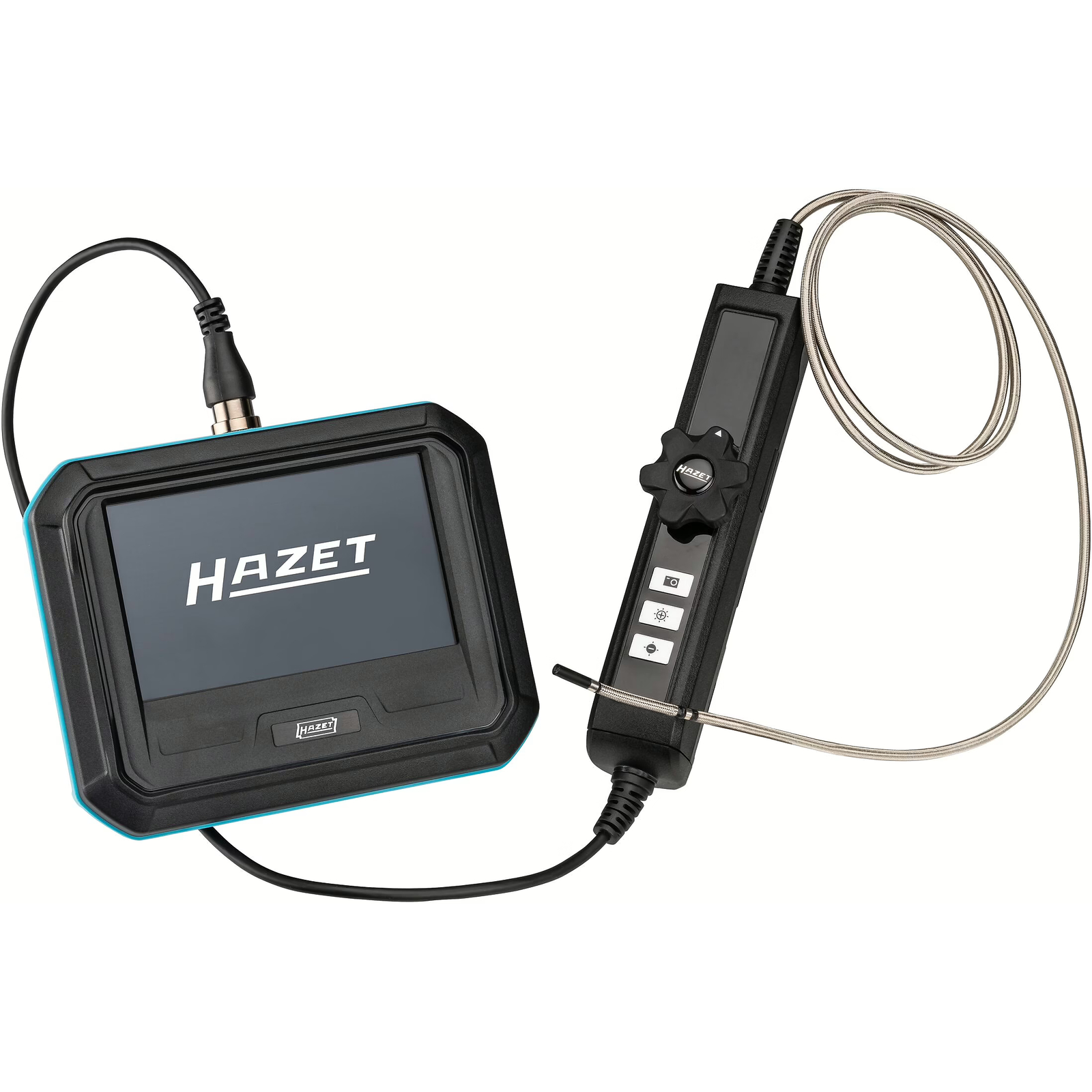

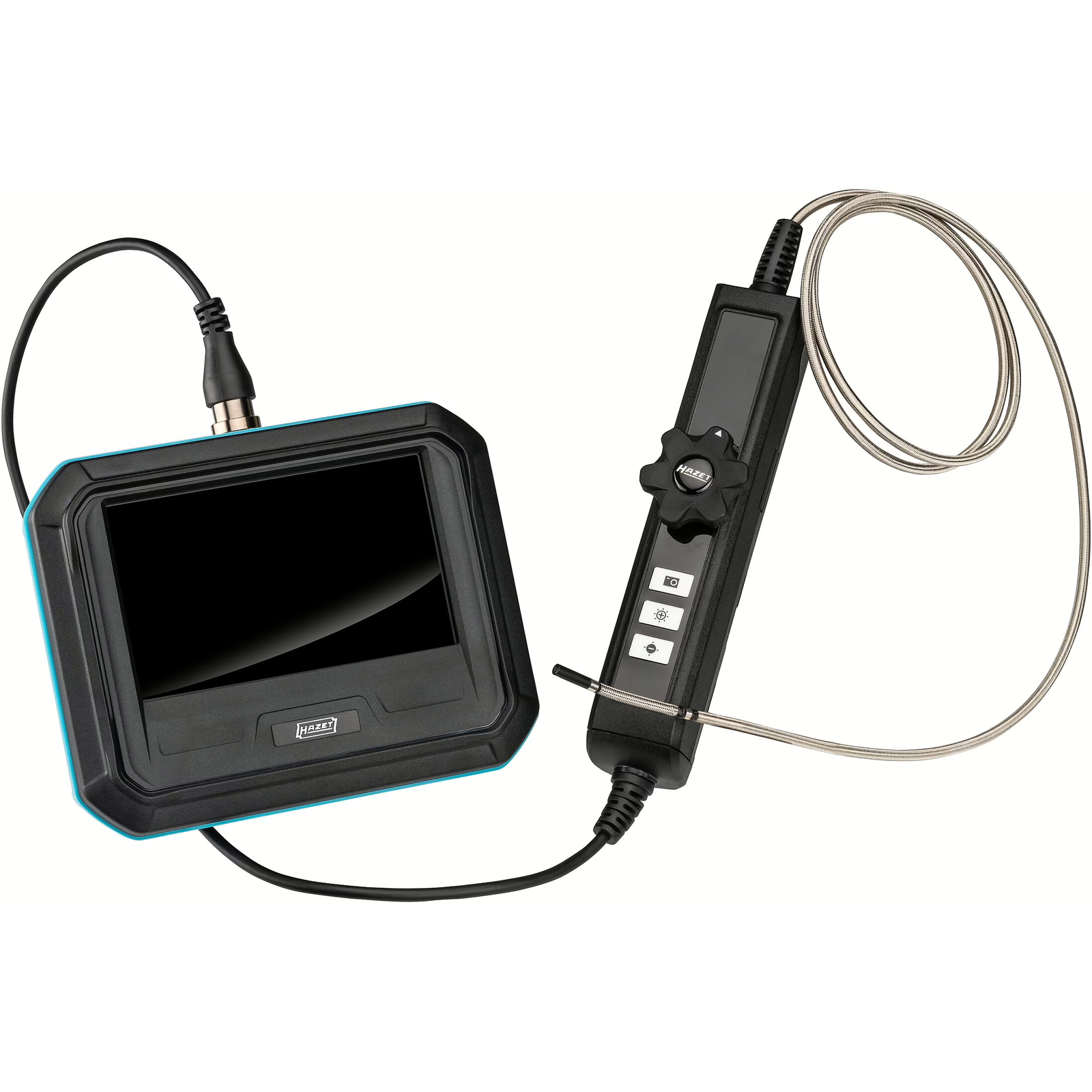

Jeu d'endoscopes HD HAZET 4812-23/5AF avec écran tactile 5 pouces et sonde articulée 180° diamètre 3,9 mm, livré en 5 pièces. Ce dispositif est destiné au diagnostic et à la documentation de cavités pour l’évaluation des dommages.
Il offre un souci du détail amélioré grâce à une caméra HD avec sonde pivotante jusqu’à 180°, idéale par exemple pour l’inspection de puits d’injecteurs diesel.
L’écran couleur tactile de 127 mm (5 pouces) est lisible en plein soleil et dispose d’une résolution de 800 x 480 pixels.
Une fonction d’écran partagé permet la prise de vue simultanée avec l’image en temps réel côte à côte.
La luminosité est réglable sur 10 niveaux et l’éclairage est assuré par une LED avant délivrant entre 200 et 300 lux à 5 cm de distance.
Le zoom optique est de 3 fois, avec un angle de visée (FOV) de 90° et une profondeur de champ (DOV) comprise entre 10 et 100 mm.
Le système permet des prises de vue dans 4 boucles temporelles différentes (5, 10, 20 ou 30 minutes).

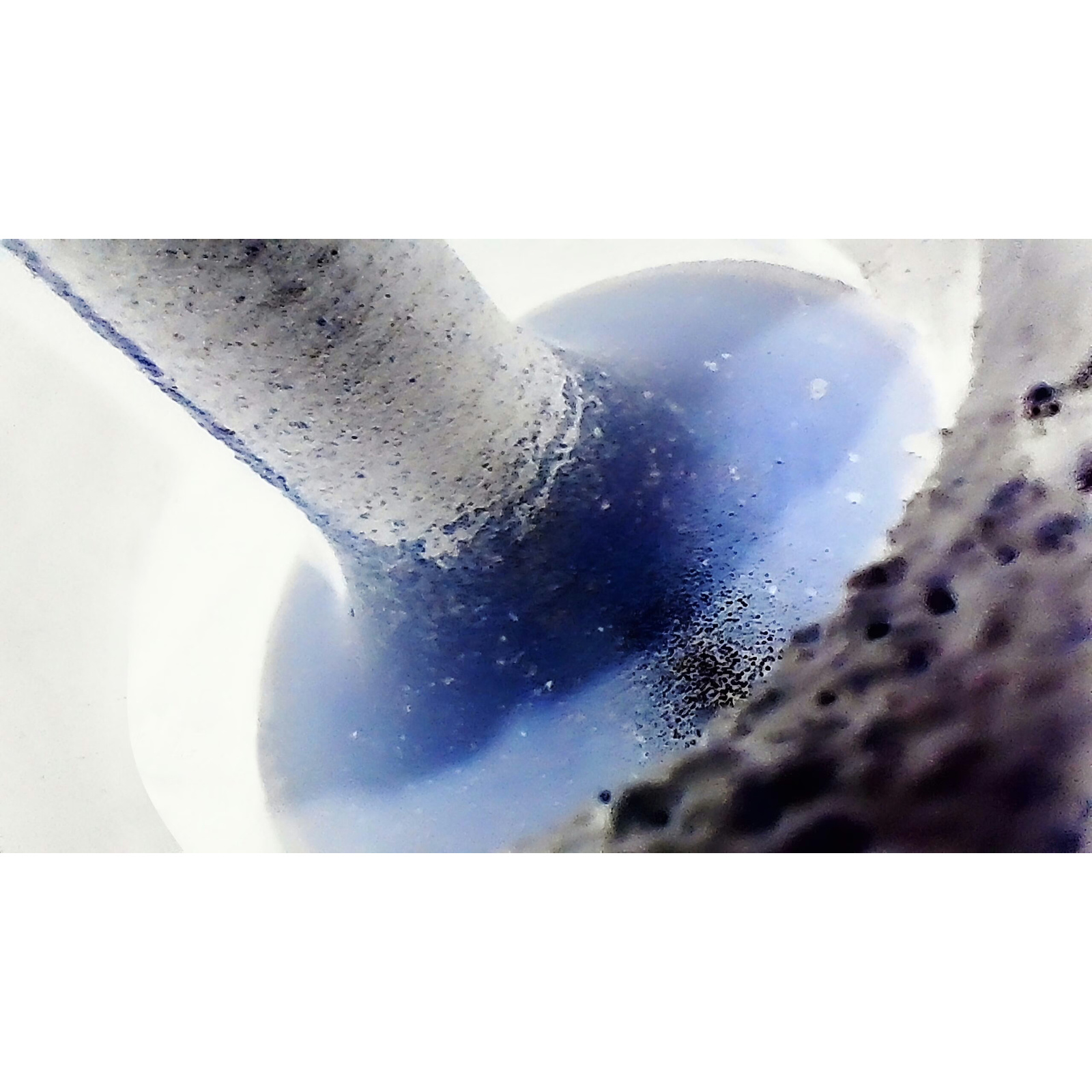

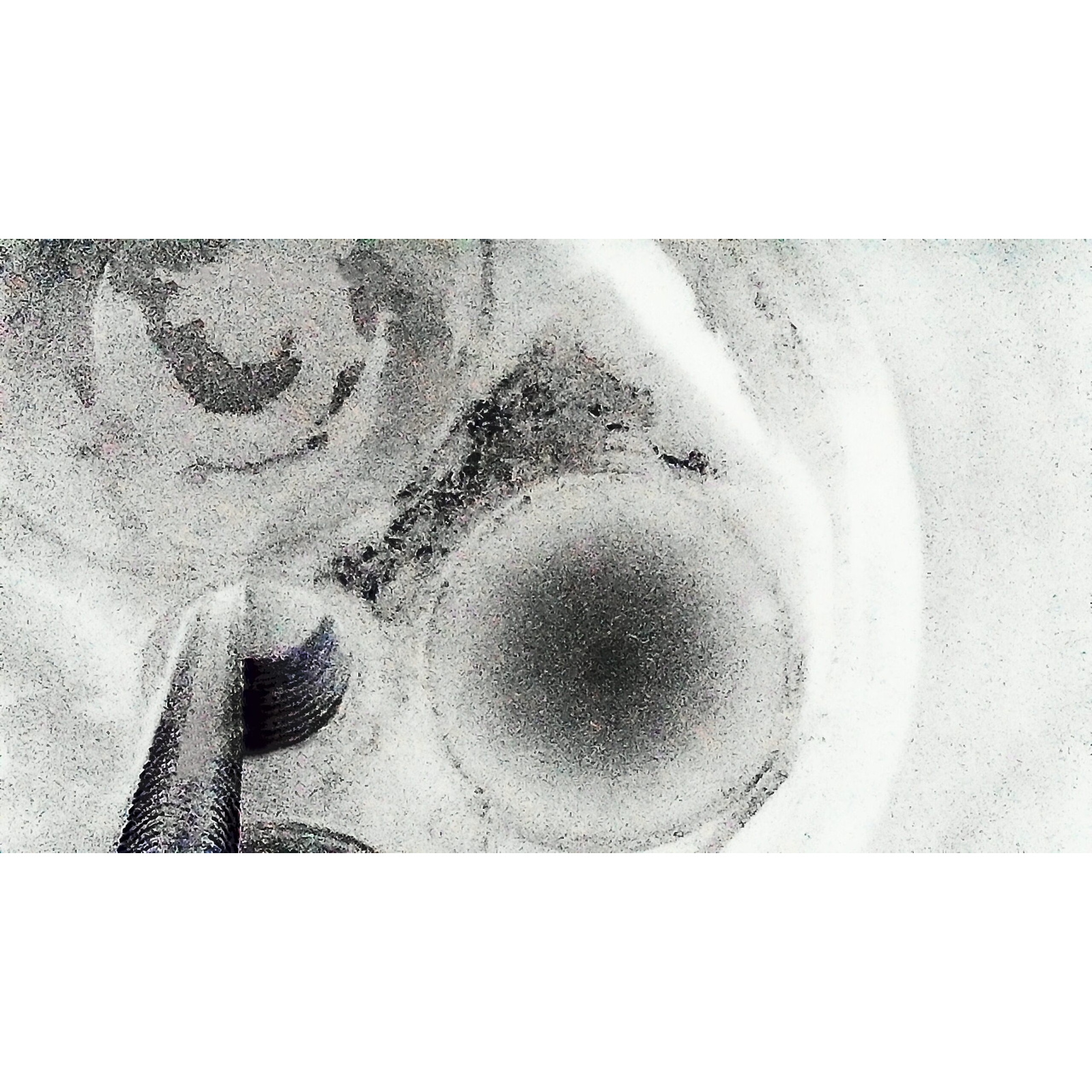

Une fonction d’affichage négatif améliore le repérage des zones endommagées.
Le transfert de données s’effectue via USB-C, avec un port micro HDMI pour sortie vidéo.
Une carte mémoire SD de 64 Go est fournie.
La batterie rechargeable lithium-ion se recharge en 3,5 heures et assure une autonomie de 4 heures à pleine charge.
L’état de la batterie est affiché et une fonction d’arrêt automatique est réglable sur quatre niveaux (5, 10, 20 ou 30 minutes).
L’appareil supporte une humidité de service jusqu’à 90 % sans condensation.
Il bénéficie d’un degré de protection IP54 pour le boîtier principal.
Un microphone intégré est disponible et peut être désactivé.
Le jeu est compatible avec les sondes HD HAZET 4812-23AF et 4812-11FS.
Le poids total de l’appareil est de 705 g pour des dimensions de 162 x 128 x 46 mm.
Le réglage individuel de la luminosité, du contraste et de la netteté se fait via le menu.
La manipulation est facile grâce notamment à un pied aimanté pivotant réglable à 180° et un filetage 1/4" pour raccord de trépied.
Un bouton de réinitialisation est présent.
L’enregistrement de vidéos au format MOV et de photos au format JPEG est possible.
La résolution vidéo optionnelle est de 1920 x 1080 pixels avec audio, filigrane et horodatage.
Il est possible d’insérer des logos personnels en filigrane (160 x 160 pixels).
La réflexion et la désignation/marquage de détails sur les photos s’effectuent directement sur l’écran tactile.
La création de dossiers sur l’écran tactile est également prise en charge.
Le bloc d’alimentation fonctionne en 5 volts à 3 ampères, avec un chargeur USB CC 5 volts 3 ampères.
Le menu est disponible en 28 langues.
L’appareil peut être utilisé comme lecteur de cartes ou caméra via une connexion USB au PC.

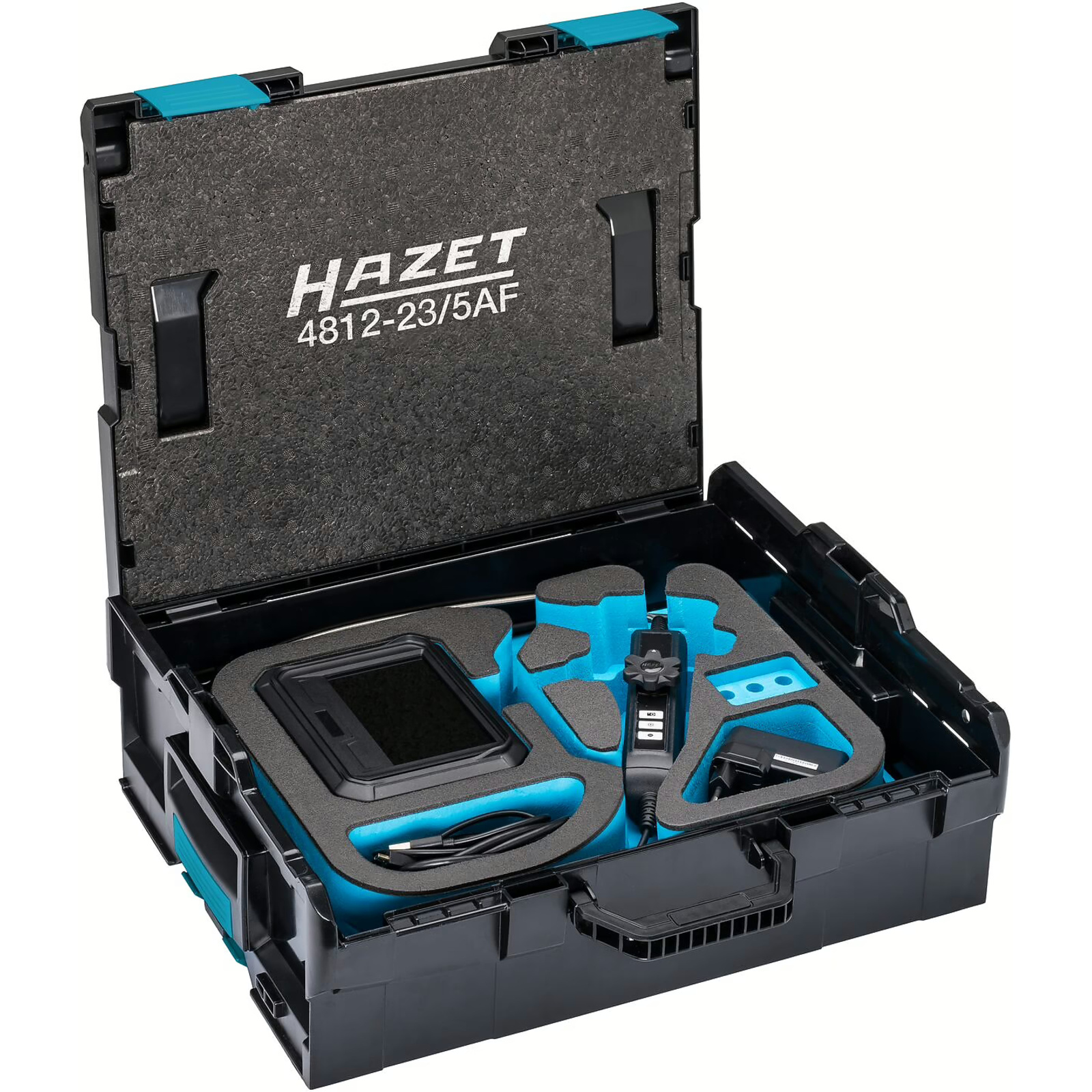

Le système est livré dans une mallette L-Boxx 190 L-136.
La plage de température d’utilisation recommandée est de 10°C à 50°C.
Caractéristiques techniques complémentaires :
- Alimentation via câble USB-C, puissance consommée 15 W.
- Batterie lithium-ion rechargeable intégrée (71,80 g), conforme à la réglementation ONU UN 3481.
- Nombre d’outils inclus : 5.
- Catégorie d’appareil ElektroG : petits appareils ≤ 50 cm (B2C).
- Poids à déclarer ElektroG : 4,10 kg.
L’appareil est conçu pour un usage industriel exclusivement, pour l’inspection visuelle et la documentation vidéo/photo dans des espaces difficiles d’accès tels que moteurs, transmissions, cylindres, puits, etc.
Il ne doit pas être utilisé pour des applications médicales.
L’étanchéité de la sonde est assurée jusqu’à IP67, avec une protection temporaire contre l’immersion jusqu’à 1 mètre pendant 30 minutes.
Le boîtier principal est protégé contre les éclaboussures (IP54).
La sonde est résistante à l’eau, au liquide de frein, à l’essence, au diesel et à l’huile de transmission.
La sécurité d’utilisation impose de ne pas exposer l’appareil à des températures extrêmes en dehors de la plage recommandée, ni à des chocs ou vibrations excessifs.
L’appareil doit être stocké dans sa mallette pour éviter salissures et dommages.
Il est interdit d’ouvrir ou modifier l’appareil ou ses composants.
Le logiciel et les mises à jour sont disponibles sur le site hazet.de dans la section téléchargements.
Ce jeu d’endoscopes tactile HAZET 4812-23/5AF allie haute résolution, ergonomie, polyvalence et robustesse pour des inspections précises et un archivage efficace des observations.
Le jeu d'endoscopes HD HAZET 4812-23/5AF se compose de 5 pièces et est conçu pour le diagnostic et la documentation visuelle de cavités afin d’évaluer des dommages. Il intègre une caméra HD avec sonde articulée pivotante jusqu’à 180° d’un diamètre de 3,9 mm, idéale pour l’inspection précise, notamment des puits d’injecteurs diesel.
L’appareil dispose d’un écran tactile couleur de 127 mm (5 pouces) lisible en plein soleil, avec une résolution de 800 x 480 pixels. Il offre une fonction d’écran partagé permettant de visualiser simultanément l’image en temps réel et la prise de vue. La luminosité est réglable sur 10 niveaux, avec un éclairage LED délivrant entre 200 et 300 lux à 5 cm. Le zoom optique est de 3 fois, avec un angle de visée de 90° et une profondeur de champ comprise entre 10 et 100 mm. Le système permet la prise de vue en 4 boucles temporelles différentes (5, 10, 20 ou 30 minutes) et propose un affichage négatif pour faciliter le repérage des zones endommagées.
Les données se transfèrent via USB-C et un port micro HDMI assure la sortie vidéo. Une carte mémoire SD de 64 Go est fournie. La batterie lithium-ion rechargeable se charge en 3,5 heures et offre une autonomie de 4 heures. L’état de la batterie est affiché et une fonction d’arrêt automatique est réglable sur quatre durées (5, 10, 20, 30 minutes).
L’appareil supporte une humidité de service jusqu’à 90 % sans condensation et bénéficie d’un degré de protection IP54 pour le boîtier principal. La sonde est étanche selon la norme IP67, avec une protection temporaire contre l’immersion jusqu’à 1 mètre pendant 30 minutes. Le microphone intégré est désactivable. Ce jeu est compatible avec les sondes HD HAZET 4812-23AF et 4812-11FS.
Le poids total est de 705 g pour des dimensions de 162 x 128 x 46 mm. Les réglages individuels de luminosité, contraste et netteté se font via le menu. La manipulation est facilitée par un pied aimanté pivotant réglable à 180° avec un filetage 1/4" pour trépied. Un bouton de réinitialisation est présent.
L’enregistrement de vidéos au format MOV et de photos au format JPEG est possible, avec une résolution vidéo optionnelle de 1920 x 1080 pixels incluant audio, filigrane et horodatage. Il est possible d’insérer des logos personnels en filigrane (160 x 160 pixels) et de marquer ou désigner des détails directement sur l’écran tactile. La création de dossiers sur l’écran tactile est également prise en charge.
Le bloc d’alimentation fonctionne en 5 volts à 3 ampères avec un chargeur USB CC 5 volts 3 ampères. Le menu est disponible en 28 langues. L’appareil peut être utilisé comme lecteur de cartes ou caméra via une connexion USB au PC.
La plage de température d’utilisation recommandée est de 10°C à 50°C. Le logiciel et les mises à jour sont disponibles sur le site hazet.de. Ce produit est destiné exclusivement à un usage industriel pour l’inspection visuelle et la documentation dans des espaces difficiles d’accès comme moteurs, transmissions, cylindres ou puits. Il ne doit pas être utilisé pour des applications médicales.
L’appareil respecte les normes de sécurité avec une batterie lithium-ion conforme à la réglementation ONU UN 3481. Il est classé dans la catégorie ElektroG des petits appareils inférieurs ou égaux à 50 cm (B2C), avec un poids à déclarer de 4,10 kg. Le stockage doit se faire dans sa mallette pour éviter salissures et dommages. Toute modification ou ouverture de l’appareil est interdite afin de garantir la sécurité et la conformité.
L’appareil dispose d’un écran tactile couleur de 127 mm (5 pouces) lisible en plein soleil, avec une résolution de 800 x 480 pixels. Il offre une fonction d’écran partagé permettant de visualiser simultanément l’image en temps réel et la prise de vue. La luminosité est réglable sur 10 niveaux, avec un éclairage LED délivrant entre 200 et 300 lux à 5 cm. Le zoom optique est de 3 fois, avec un angle de visée de 90° et une profondeur de champ comprise entre 10 et 100 mm. Le système permet la prise de vue en 4 boucles temporelles différentes (5, 10, 20 ou 30 minutes) et propose un affichage négatif pour faciliter le repérage des zones endommagées.
Les données se transfèrent via USB-C et un port micro HDMI assure la sortie vidéo. Une carte mémoire SD de 64 Go est fournie. La batterie lithium-ion rechargeable se charge en 3,5 heures et offre une autonomie de 4 heures. L’état de la batterie est affiché et une fonction d’arrêt automatique est réglable sur quatre durées (5, 10, 20, 30 minutes).
L’appareil supporte une humidité de service jusqu’à 90 % sans condensation et bénéficie d’un degré de protection IP54 pour le boîtier principal. La sonde est étanche selon la norme IP67, avec une protection temporaire contre l’immersion jusqu’à 1 mètre pendant 30 minutes. Le microphone intégré est désactivable. Ce jeu est compatible avec les sondes HD HAZET 4812-23AF et 4812-11FS.
Le poids total est de 705 g pour des dimensions de 162 x 128 x 46 mm. Les réglages individuels de luminosité, contraste et netteté se font via le menu. La manipulation est facilitée par un pied aimanté pivotant réglable à 180° avec un filetage 1/4" pour trépied. Un bouton de réinitialisation est présent.
L’enregistrement de vidéos au format MOV et de photos au format JPEG est possible, avec une résolution vidéo optionnelle de 1920 x 1080 pixels incluant audio, filigrane et horodatage. Il est possible d’insérer des logos personnels en filigrane (160 x 160 pixels) et de marquer ou désigner des détails directement sur l’écran tactile. La création de dossiers sur l’écran tactile est également prise en charge.
Le bloc d’alimentation fonctionne en 5 volts à 3 ampères avec un chargeur USB CC 5 volts 3 ampères. Le menu est disponible en 28 langues. L’appareil peut être utilisé comme lecteur de cartes ou caméra via une connexion USB au PC.
La plage de température d’utilisation recommandée est de 10°C à 50°C. Le logiciel et les mises à jour sont disponibles sur le site hazet.de. Ce produit est destiné exclusivement à un usage industriel pour l’inspection visuelle et la documentation dans des espaces difficiles d’accès comme moteurs, transmissions, cylindres ou puits. Il ne doit pas être utilisé pour des applications médicales.
L’appareil respecte les normes de sécurité avec une batterie lithium-ion conforme à la réglementation ONU UN 3481. Il est classé dans la catégorie ElektroG des petits appareils inférieurs ou égaux à 50 cm (B2C), avec un poids à déclarer de 4,10 kg. Le stockage doit se faire dans sa mallette pour éviter salissures et dommages. Toute modification ou ouverture de l’appareil est interdite afin de garantir la sécurité et la conformité.
- tension de service adaptateur d'alimentation : 100 – 240 V
- alimentation électrique : câble USB (USB C)
- nombre d'outils : 5
- composition chimique de la batterie : lithium-ion / Li-Ion
- numéro ONU pour marchandise dangereuse de la batterie : UN 3481 – batteries lithium-ion intégrées dans l’article
- champ de température de service : 10°C – 50°C
- elektroG – poids à déclarer : 4,10 kg
- catégorie de batterie ElektroG : batterie d'appareil
- catégorie d'appareil ElektroG / type d'utilisation : catégorie 5 – petits appareils inférieurs/égaux à 50 cm / B2C
- type de batterie : pile secondaire (batterie rechargeable)
- puissance nominale puissance consommée : 15 W
- poids de la batterie : 71,80 g
- désignation de la batterie / batterie rechargeable : batterie rechargeable Li-Ion
- nombre de batteries / batteries rechargeables : 1
- batteries / batteries rechargeables nécessaires au fonctionnement : oui
- écran couleur tactile 127 mm (5 pouces) lisible en plein soleil
- résolution de l'écran : 800 x 480 pixels
- sonde articulée pivotante jusqu’à 180° diamètre 3,9 mm avec caméra frontale
- zoom optique : 3 fois
- angle de visée (FOV) : 90°
- profondeur de champ (DOV) : 10 – 100 mm
- éclairement lumineux : LED avant 200 – 300 lux à 5 cm
- prise de vue dans 4 boucles temporelles différentes (5, 10, 20, 30 minutes)
- fonction d’affichage négatif pour repérage des zones endommagées
- transfert de données : USB-C
- port micro HDMI pour sortie vidéo
- carte mémoire SD 64 Go fournie
- batterie rechargeable Li-Ion, temps de charge 3,5 h, autonomie 4 heures
- fonction d’arrêt automatique réglable sur quatre niveaux (5, 10, 20, 30 minutes)
- humidité de service jusqu’à 90 % sans condensation
- degré de protection IP du boîtier principal : IP54
- étanchéité de la sonde : IP67, protection temporaire contre immersion jusqu’à 1 mètre pendant 30 minutes
- microphone intégré désactivable
- compatible avec sondes HD HAZET 4812-23AF et 4812-11FS
- poids total : 705 g
- dimensions : 162 x 128 x 46 mm
- réglage individuel de la luminosité, du contraste et de la netteté via menu
- pied aimanté pivotant réglable à 180° avec filetage 1/4" pour trépied
- bouton de réinitialisation
- enregistrement vidéo format MOV et photo format JPEG
- résolution vidéo optionnelle 1920 x 1080 pixels avec audio, filigrane et horodatage
- insertion de logos personnels en filigrane (160 x 160 pixels)
- désignation et marquage de détails sur photos directement sur écran tactile
- création de dossiers sur écran tactile
- bloc d’alimentation 5 volts 3 ampères
- chargeur adaptateur USB courant continu 5 volts 3 ampères
- menu disponible en 28 langues
- utilisation comme lecteur de cartes ou caméra via connexion USB au PC

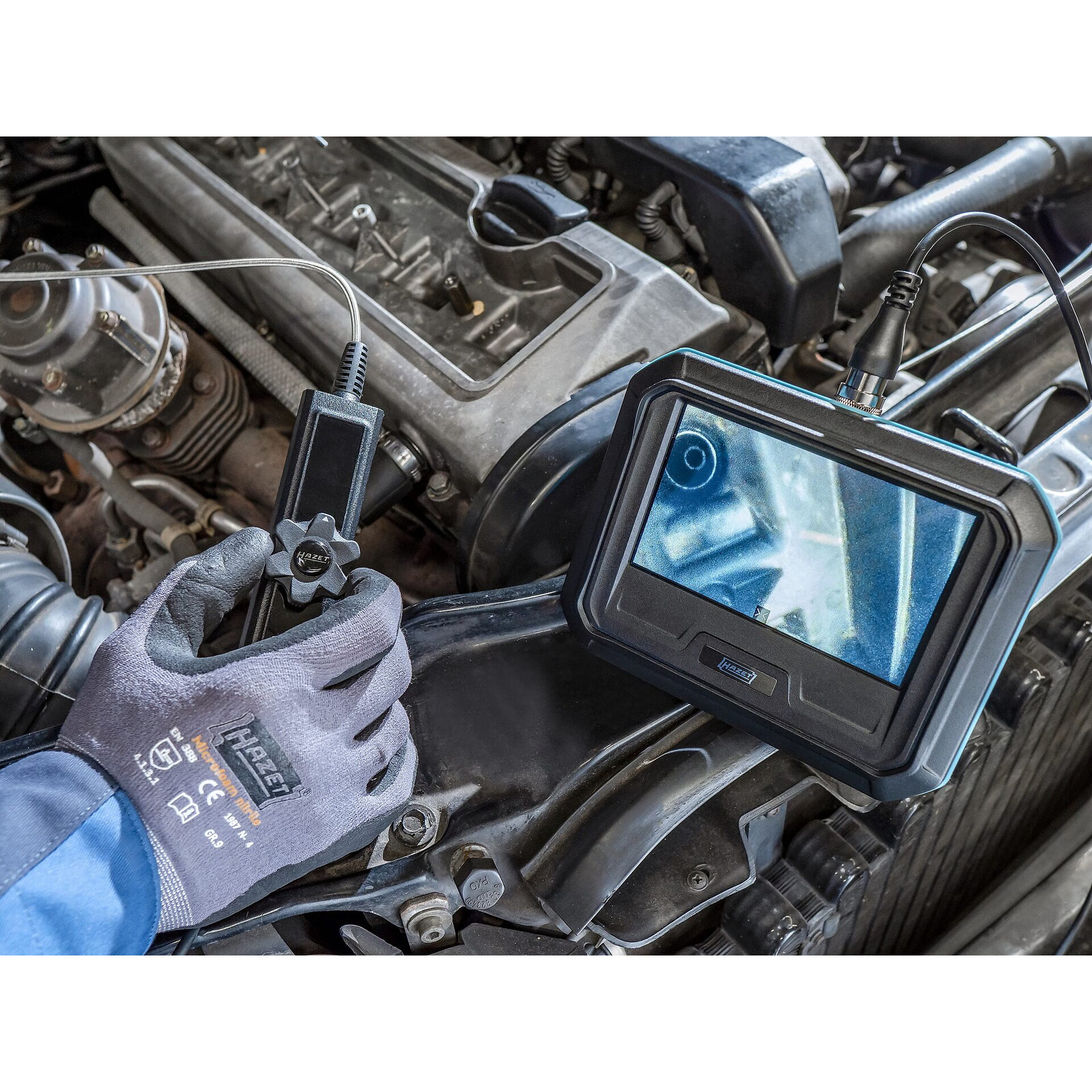

Le jeu d'endoscopes HD HAZET 4812-23/5AF s'utilise pour le diagnostic et la documentation visuelle de cavités afin d’évaluer des dommages. L'utilisateur insère une carte mémoire SD dans l'appareil avant la première mise en service. L'appareil dispose d'une sonde articulée pivotante jusqu'à 180° qui permet d'inspecter des zones difficiles d'accès, comme les puits d’injecteurs diesel.
L’écran tactile couleur de 5 pouces affiche en temps réel l'image captée par la caméra HD. L'utilisateur peut régler la luminosité sur 10 niveaux et activer ou désactiver la LED d’éclairage. Il est possible de prendre des photos ou d’enregistrer des vidéos directement sur la carte SD, avec des fonctions de zoom optique jusqu’à 3 fois, de rotation et de mise en négatif de l'image pour mieux repérer les zones endommagées.
Une fonction d’écran partagé permet de visualiser simultanément l’image en temps réel et la prise de vue. L'appareil offre également la possibilité de comparer une image enregistrée avec la vue en direct sur un écran partagé.
Les photos peuvent être commentées directement sur l’écran tactile avec des notes positionnables, et des logos personnalisés peuvent être ajoutés en filigrane sur les images ou vidéos. Les dossiers et fichiers sont gérés via l’interface tactile, avec la possibilité de créer, modifier ou supprimer des sessions et tags pour organiser les enregistrements.
Pour le transfert des données, l'appareil est équipé d’un port USB-C et d’un port micro HDMI pour la sortie vidéo. La batterie rechargeable lithium-ion se charge en 3,5 heures et offre une autonomie d’environ 4 heures. Une fonction d’arrêt automatique programmable sur 5, 10, 20 ou 30 minutes est disponible.
L’appareil est destiné à un usage industriel pour l’inspection visuelle dans des espaces difficiles d’accès tels que moteurs, transmissions, cylindres, puits, etc. Il doit être utilisé dans une plage de température de 10°C à 50°C, et la sonde est étanche avec une protection temporaire contre l’immersion jusqu’à 1 mètre pendant 30 minutes.
En cas de dysfonctionnement ou si la pleine fonctionnalité n’est pas assurée, l’appareil ne doit pas être utilisé. Toute modification ou ouverture de l’appareil est interdite. Pour assurer la conservation et éviter la salissure ou les dommages, l’appareil doit être stocké dans sa mallette fournie.
L’écran tactile couleur de 5 pouces affiche en temps réel l'image captée par la caméra HD. L'utilisateur peut régler la luminosité sur 10 niveaux et activer ou désactiver la LED d’éclairage. Il est possible de prendre des photos ou d’enregistrer des vidéos directement sur la carte SD, avec des fonctions de zoom optique jusqu’à 3 fois, de rotation et de mise en négatif de l'image pour mieux repérer les zones endommagées.
Une fonction d’écran partagé permet de visualiser simultanément l’image en temps réel et la prise de vue. L'appareil offre également la possibilité de comparer une image enregistrée avec la vue en direct sur un écran partagé.
Les photos peuvent être commentées directement sur l’écran tactile avec des notes positionnables, et des logos personnalisés peuvent être ajoutés en filigrane sur les images ou vidéos. Les dossiers et fichiers sont gérés via l’interface tactile, avec la possibilité de créer, modifier ou supprimer des sessions et tags pour organiser les enregistrements.
Pour le transfert des données, l'appareil est équipé d’un port USB-C et d’un port micro HDMI pour la sortie vidéo. La batterie rechargeable lithium-ion se charge en 3,5 heures et offre une autonomie d’environ 4 heures. Une fonction d’arrêt automatique programmable sur 5, 10, 20 ou 30 minutes est disponible.
L’appareil est destiné à un usage industriel pour l’inspection visuelle dans des espaces difficiles d’accès tels que moteurs, transmissions, cylindres, puits, etc. Il doit être utilisé dans une plage de température de 10°C à 50°C, et la sonde est étanche avec une protection temporaire contre l’immersion jusqu’à 1 mètre pendant 30 minutes.
En cas de dysfonctionnement ou si la pleine fonctionnalité n’est pas assurée, l’appareil ne doit pas être utilisé. Toute modification ou ouverture de l’appareil est interdite. Pour assurer la conservation et éviter la salissure ou les dommages, l’appareil doit être stocké dans sa mallette fournie.
Questions produits
À quoi sert ce jeu d'endoscopes HD HAZET 4812-23/5AF ?
Ce jeu d'endoscopes est conçu pour le diagnostic et la documentation visuelle de cavités difficiles d’accès, afin d’évaluer des dommages notamment dans des moteurs, transmissions, cylindres ou puits d’injecteurs diesel. Il permet de réaliser des inspections précises grâce à une caméra HD avec sonde articulée pivotante à 180°.
Quelles sont les caractéristiques techniques clés qui influencent le choix de ce produit ?
Le jeu comprend 5 pièces avec une sonde de 3,9 mm de diamètre, un écran tactile couleur de 5 pouces lisible en plein soleil, une résolution d’écran de 800 x 480 pixels, un zoom optique 3x, et une profondeur de champ entre 10 et 100 mm. Il dispose d’une batterie lithium-ion rechargeable avec 4 heures d’autonomie et se recharge en 3,5 heures. Le boîtier bénéficie d’une protection IP54 et la sonde d’une étanchéité IP67 avec immersion temporaire jusqu’à 1 mètre pendant 30 minutes.
Ce produit est-il compatible avec d’autres sondes ou accessoires ?
Oui, ce jeu est compatible avec les sondes HD HAZET 4812-23AF et 4812-11FS, ce qui permet une certaine modularité selon vos besoins d’inspection.
Quelles sont les limites d’utilisation ou précautions à respecter pour ce jeu d’endoscopes ?
L’appareil doit être utilisé exclusivement dans une plage de température de 10°C à 50°C et ne doit pas être exposé à des chocs ou vibrations excessifs. Il est interdit d’ouvrir ou de modifier l’appareil ou ses composants. La sonde, bien que résistante à l’eau, aux liquides de frein, essence, diesel et huile de transmission, doit être nettoyée après chaque usage pour éviter tout dommage. Le stockage doit se faire dans la mallette fournie pour préserver l’appareil.
Comment se fait la gestion et l’organisation des images et vidéos prises avec l’appareil ?
Les photos et vidéos sont enregistrées sur une carte SD 64 Go fournie. L’appareil permet la création de dossiers et l’ajout de commentaires, tags et logos personnalisés en filigrane directement via l’écran tactile. Une fonction d’écran partagé facilite la comparaison entre l’image en temps réel et les prises de vue enregistrées.
Quelles fonctions facilitent l’utilisation et la manipulation sur le terrain ?
Le produit offre un pied aimanté pivotant réglable à 180° avec un filetage 1/4" pour trépied, un écran tactile intuitif avec réglages individuels de luminosité, contraste et netteté, ainsi qu’un bouton de réinitialisation. La batterie affiche son état et une fonction d’arrêt automatique est paramétrable sur plusieurs durées pour optimiser l’autonomie.
