Jeu d'outils à battre les collets 12 pièces pour tubes 4,75-10 mm HAZET - 2191/12K
Référence : H122219112K
Découvrez Jeu d'outils à battre les collets 12 pièces pour tubes 4,75-10 mm HAZET - 2191/12K disponible à l'achat
- Permet de réaliser collets ouverts et doubles selon norme DIN 74234
- Convient aux tubes de 4.75 à 10 mm et épaisseur 0.7 à 1.0 mm
- Mâchoire de serrage interchangeable pour adaptation facile
- Surface brunie et huilée pour résistance à la corrosion
- Coffret robuste avec rangement organisé et protection optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

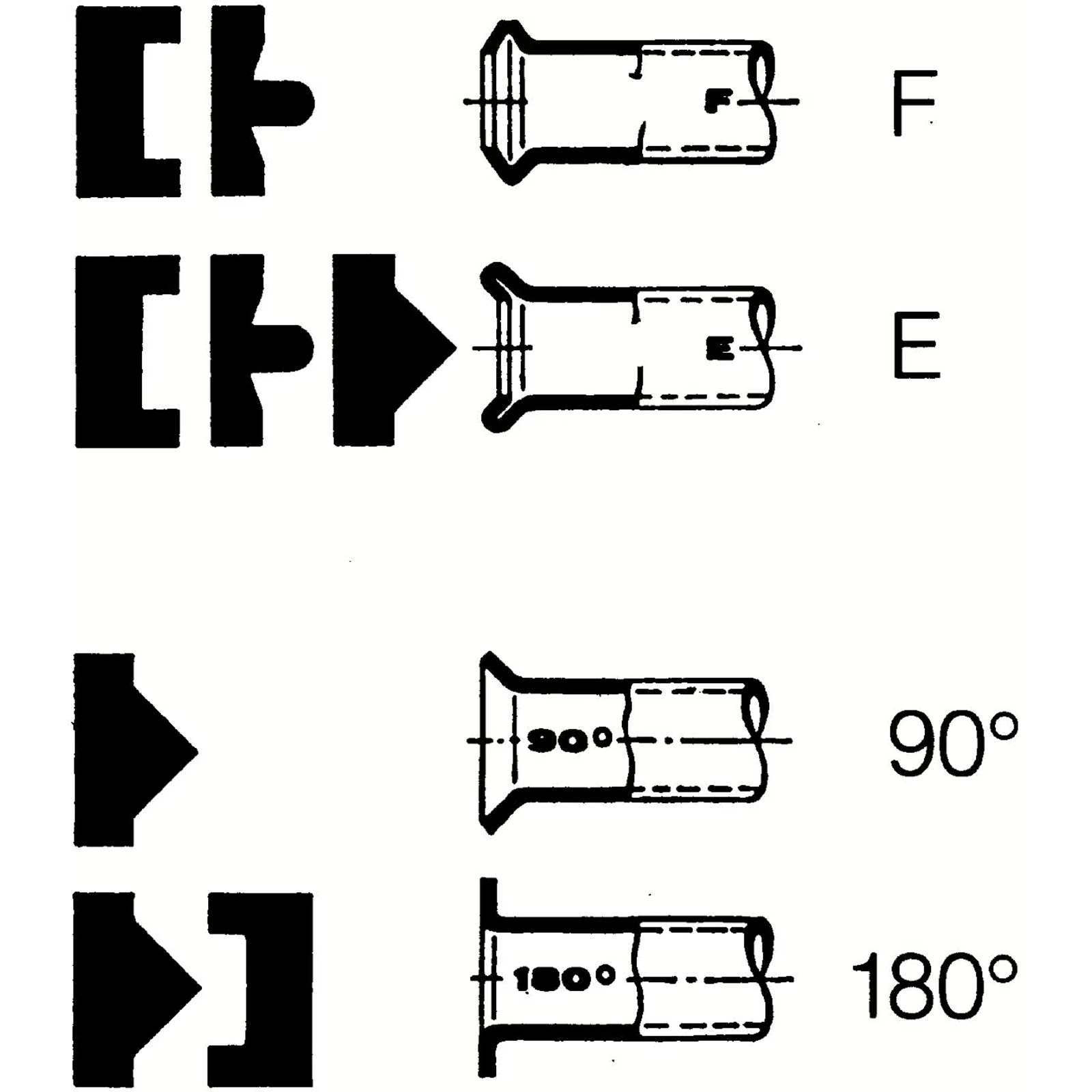

Le jeu d'outils à battre les collets 12 pièces pour tubes 4,75-10 mm HAZET - 2191/12K est conçu pour la réalisation précise de collets ouverts (F) ou doubles (E) selon la norme DIN 74234, ainsi que de collets normaux à 90° et 180°.
Il s'utilise spécifiquement pour les tubes étirés et enroulés, adaptés aux tuyaux et conduites métalliques ayant une épaisseur de paroi comprise entre 0,7 et 1,0 mm et un diamètre extérieur allant de 4,75 à 10 mm.
Le jeu comprend une mâchoire de serrage interchangeable et à charnières, facilitant ainsi l'adaptation selon les besoins.
Un moulage spécial assure la robustesse et la précision de l'outil.
Il est recommandé d'utiliser ce jeu pour la tuyauterie de frein revêtue de matière plastique en complément avec le modèle HAZET 2193/4K.

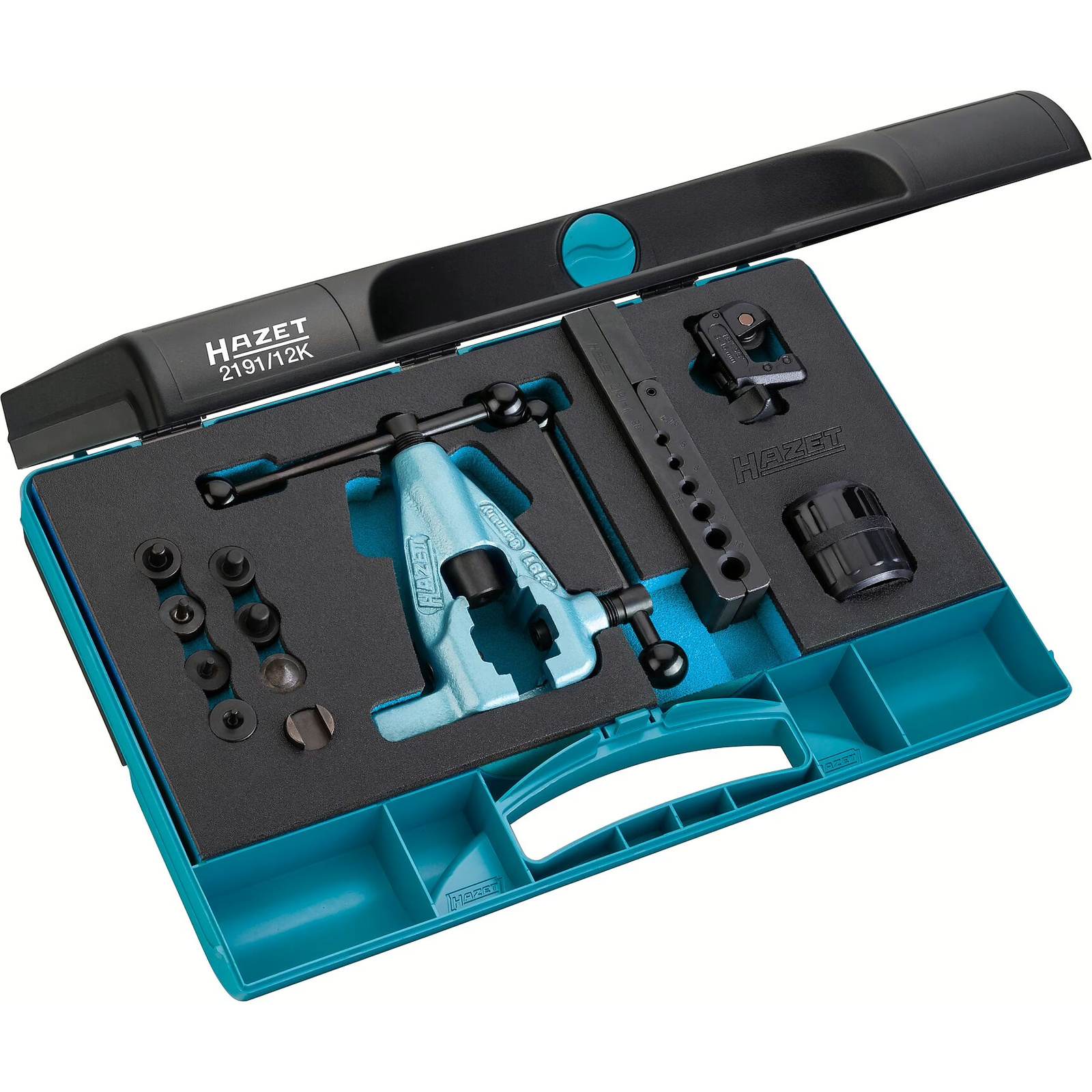

Le coffret est en matière plastique 165-L (1/3) avec une garniture en mousse souple bimatière, garantissant une bonne protection et un rangement organisé des 12 outils fournis.
Les dimensions du coffret sont de 290 mm de longueur, 173 mm de largeur et 50 mm de hauteur.
Le poids net total est de 3,11 kg.
Le produit est fabriqué en Allemagne (Made In Germany).
Techniquement, l'outil principal dispose d'un entraînement par carré creux de 1/2 pouce (12,5 mm).
Il est destiné à une utilisation manuelle.
La surface est brunie et huilée, ce qui contribue à la protection contre la corrosion et à la longévité de l'outil.
Le diamètre minimal d'utilisation est de 90 mm et le diamètre maximal de 140 mm, correspondant aux plages d'application des collets.
Le jeu se compose notamment d'un coupe-tube HAZET 2181-1, d'une unité de battage HAZET 2191, d'une mâchoire de serrage HAZET 2191-1, d'un outil de fraisage HAZET 2191-2, ainsi que de plusieurs pièces de pression adaptées aux différents diamètres de tubes (4,75 mm à 10 mm) et d'un outil spécifique pour les collets à 90°.
Le fonctionnement repose sur une préparation préalable des tubes : un fraisage propre des bords intérieurs et extérieurs est nécessaire pour garantir l'étanchéité du collet.

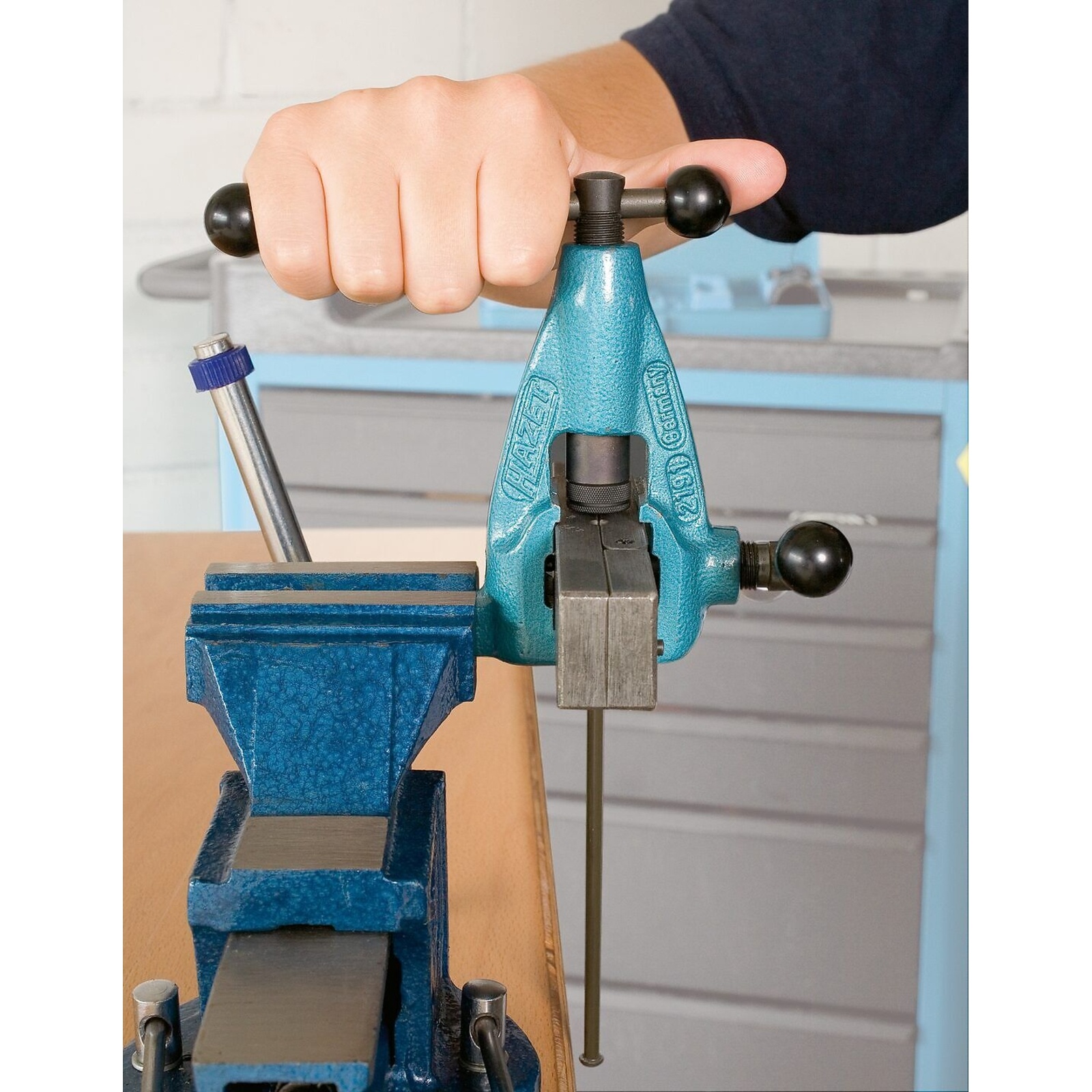

L'outil s'installe dans un étau via le dispositif de serrage.
La mâchoire est positionnée selon le type de collet à réaliser (90°, 180°, ouvert ou double).
Le tube est inséré, maintenu par la mâchoire et le bloc de réglage, puis le collet est formé par action de la vis de pression.
Des réglages spécifiques permettent de réaliser tous les types de collets conformes aux normes DIN et SAE.
Pour le stockage, il est conseillé de conserver l'outil à l'abri de l'humidité, de la poussière, des liquides et des substances agressives.
La température de stockage doit être comprise entre -10°C et +45°C avec une humidité relative maximale de 65%.
La maintenance inclut la protection contre les chocs, les chutes et le contact avec des liquides pour préserver la fonctionnalité et la durabilité de l'outil.
Ce jeu d'outils HAZET est une solution complète et professionnelle pour le battage de collets sur tubes métalliques, offrant précision, robustesse et adaptabilité pour les applications dans la tuyauterie, notamment dans le domaine automobile et industriel.
Ce jeu comprend une mâchoire de serrage interchangeable et à charnières qui facilite l'adaptation selon le type de collet à réaliser. Un moulage spécial garantit la robustesse et la précision des outils. Il est recommandé d’utiliser ce jeu en complément avec le modèle HAZET 2193/4K pour la tuyauterie de frein revêtue de matière plastique.
Le coffret en matière plastique 165-L (1/3) est muni d’une garniture en mousse souple bimatière, assurant une protection optimale et un rangement organisé des 12 pièces. Ses dimensions sont de 290 mm de longueur, 173 mm de largeur et 50 mm de hauteur, pour un poids net total de 3,11 kg. Le produit est fabriqué en Allemagne.
L’outil principal fonctionne avec un entraînement par carré creux de 1/2 pouce (12,5 mm) et est destiné à une utilisation manuelle. Sa surface est brunie et huilée, offrant une protection contre la corrosion et une meilleure durabilité. La plage d’utilisation des collets s’étend d’un diamètre minimal de 90 mm à un diamètre maximal de 140 mm.
Le jeu comprend notamment un coupe-tube HAZET 2181-1, une unité de battage HAZET 2191, une mâchoire de serrage HAZET 2191-1, un outil de fraisage HAZET 2191-2, ainsi que plusieurs pièces de pression adaptées aux différents diamètres de tubes et un outil spécifique pour les collets à 90°.
Le fonctionnement nécessite une préparation préalable des tubes par fraisage propre des bords intérieurs et extérieurs afin de garantir l’étanchéité du collet. L’outil s’installe dans un étau via le dispositif de serrage, la mâchoire est positionnée selon le type de collet souhaité, le tube est inséré et maintenu, puis le collet est formé par action de la vis de pression. Des réglages spécifiques permettent de réaliser tous les types de collets conformes aux normes DIN et SAE.
Pour le stockage, il est conseillé de conserver l’outil à l’abri de l’humidité, de la poussière, des liquides et des substances agressives, dans une plage de température comprise entre -10°C et +45°C avec une humidité relative maximale de 65%. La maintenance inclut la protection contre les chocs, les chutes et le contact avec des liquides afin de préserver la fonctionnalité et la durabilité des outils.
Ce jeu d'outils HAZET constitue une solution complète et professionnelle pour le battage de collets sur tubes métalliques, offrant précision, robustesse et adaptabilité pour les applications dans la tuyauterie, notamment dans les secteurs automobile et industriel.
- entraînement : carré creux 1/2 pouce (12,5 mm)
- diamètre min. : 90 mm
- diamètre max. : 140 mm
- pour utilisation manuelle
- surface : brunie, huilée
Selon le type de collet souhaité, la mâchoire peut être retournée pour réaliser les différentes formes conformes aux normes DIN 74234 et SAE. Le jeu comprend des pièces de pression adaptées aux différents diamètres de tubes (de 4,75 à 10 mm) et un outil spécifique pour les collets à 90°.
Ce procédé est destiné aux tubes métalliques étirés ou enroulés, avec une épaisseur de paroi comprise entre 0,7 et 1,0 mm. Le stockage de l'outil doit se faire dans un endroit sec, à l'abri de la poussière, des liquides et des substances agressives, avec une température comprise entre -10°C et +45°C et une humidité relative maximale de 65%. En cas de fonctionnement, il est important de veiller à la bonne position centrale de la vis de pression au-dessus du tube, et à ce que la mâchoire s'enclenche correctement dans son logement avant de serrer.
Questions produits
Quels types de collets ce jeu d'outils permet-il de réaliser ?
Ce jeu permet de réaliser des collets ouverts (F) et doubles (E) selon la norme DIN 74234, ainsi que des collets normaux à 90° et 180°. La mâchoire de serrage interchangeable facilite la réalisation de ces différentes formes.
À quels tubes ce jeu d'outils est-il compatible ?
Il est conçu pour les tubes métalliques étirés ou enroulés avec un diamètre extérieur compris entre 4,75 mm et 10 mm, et une épaisseur de paroi de 0,7 à 1,0 mm. Il convient notamment aux tuyaux et conduites métalliques répondant à ces dimensions.
Comment s'utilise ce jeu d'outils pour former un collet ?
L'outil principal s'installe dans un étau via le dispositif de serrage. Le tube, préalablement préparé par un fraisage propre des bords intérieurs et extérieurs, est inséré et maintenu entre la mâchoire et le bloc de réglage. La vis de pression est ensuite tournée pour former le collet par compression, avec des réglages spécifiques pour chaque type de collet conforme aux normes DIN et SAE.
Quels accessoires sont inclus dans ce coffret de 12 pièces ?
Le coffret comprend un coupe-tube HAZET 2181-1, une unité de battage HAZET 2191, une mâchoire de serrage interchangeable HAZET 2191-1, un outil de fraisage HAZET 2191-2, plusieurs pièces de pression adaptées aux diamètres de tubes (4,75 à 10 mm) et un outil spécifique pour les collets à 90°.
Quelles sont les conditions de stockage recommandées pour ce jeu d'outils ?
Il doit être conservé à l'abri de l'humidité, de la poussière, des liquides et des substances agressives, dans une plage de température comprise entre -10°C et +45°C, avec une humidité relative maximale de 65%. Il est important d'éviter les chocs, les chutes et le contact avec des liquides pour préserver la fonctionnalité et la durabilité de l'outil.
Quelles précautions faut-il prendre lors de l'utilisation pour assurer la qualité des collets ?
Une préparation soignée des tubes est nécessaire, notamment un fraisage propre des bords intérieurs et extérieurs pour garantir l'étanchéité du collet. Il faut veiller à la bonne position centrale de la vis de pression au-dessus du tube et s'assurer que la mâchoire s'enclenche correctement dans son logement avant de serrer.
