Jeu d'outils à collets VIGOR - V1728

Le jeu d'outils à collets VIGOR - V1728 est un ensemble professionnel conçu pour la manœuvre directe des conduites de frein et de la tuyauterie hydraulique sur véhicule.

Il convient aux collets DIN et SAE, pour conduites en acier, aluminium et cuivre à paroi fine, aussi bien métriques que en pouces.
Il permet le travail sur des collets convexes ou doubles selon les normes DIN et SAE, sans endommager les conduites revêtues.
Ce jeu est adapté pour les collets F DIN à 180°, ainsi que pour les doubles collets F SAE et les collets D simples.

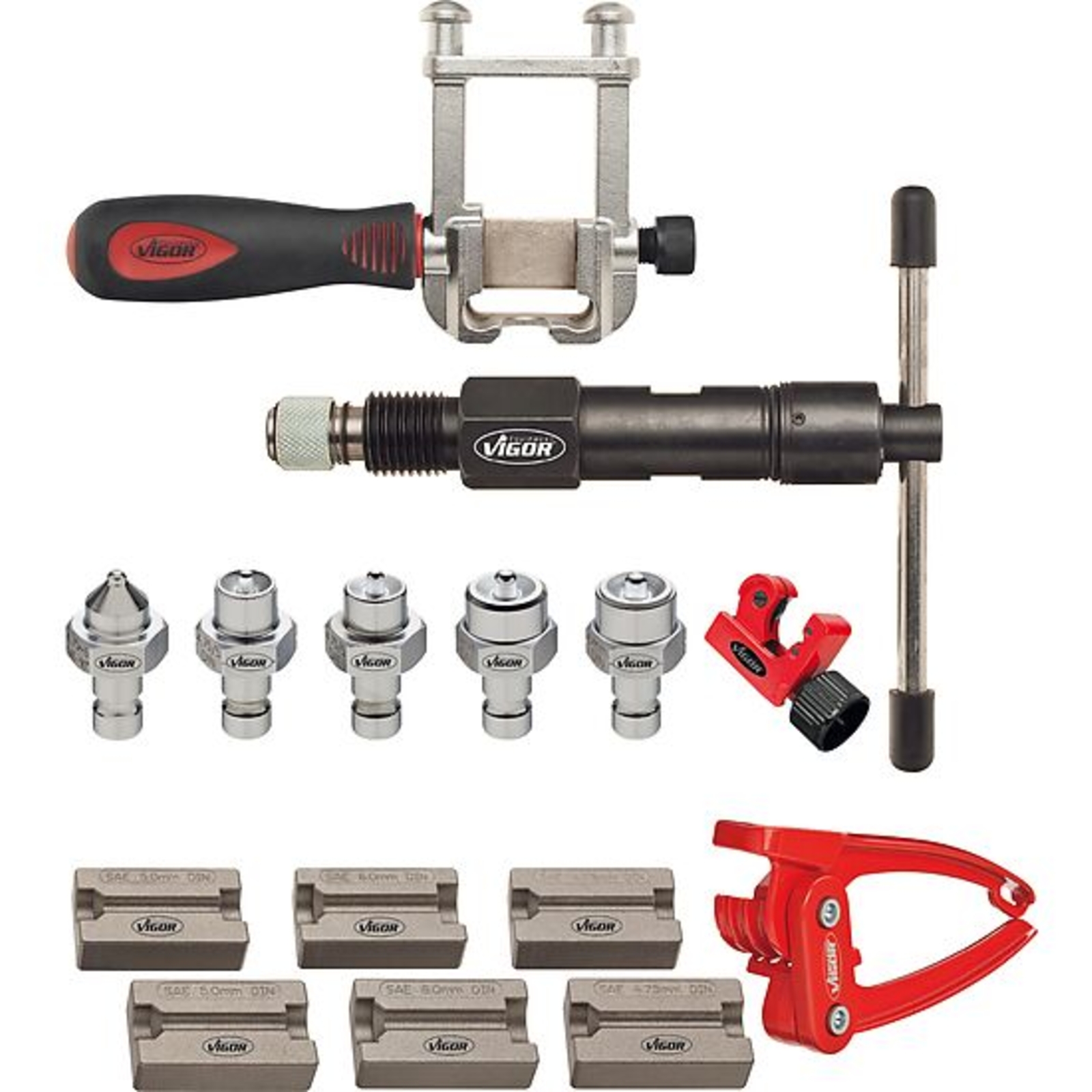

Le jeu comprend 13 pièces, dont un tube flaring unit (appareil à collets), une rapide fixation à changement rapide, une spindelle hydraulique et des mâchoires interchangeables de différentes tailles (4,75 mm, 5 mm, 6 mm).
Il inclut également plusieurs pièces de pression adaptées aux diamètres 4,75 mm, 5 mm et 6 mm selon les standards SAE et DIN, ainsi qu’un outil spécifique pour les collets à 90° SAE.

L'outil est destiné à travailler sur des tubes métalliques et conduites de 4,75 à 6 mm de diamètre, avec une épaisseur de paroi de 0,7 à 1,0 mm.
Il permet la réalisation de collets ouverts (F) ou doubles (E) conformes aux normes DIN et SAE, pour des collets à 90° ou 180°, sur tubes étirés et roulés.

Le fonctionnement repose sur l’insertion du tube dans la mâchoire appropriée, le choix et le montage de la pièce de pression adaptée via la fixation rapide, puis l’actionnement de la spindelle hydraulique pour réaliser le collet.
Le processus garantit un collet étanche, à condition que les bords intérieurs et extérieurs du tube soient soigneusement ébavurés et chanfreinés avant usage.

Concernant le stockage, l’outil doit être conservé à l’abri de l’humidité, de la poussière et des substances agressives, dans une plage de température comprise entre -10°C et +45°C, avec une humidité relative maximale de 65%.
Il est recommandé d'éviter les chocs, les chutes et tout contact avec des liquides pour préserver la fonctionnalité et la durabilité de l’outil.

Ce jeu d'outils est livré dans un coffret métallique robuste, facilitant son transport et son rangement.
Il est conçu pour optimiser le travail sur les systèmes de freinage et de tuyauterie hydraulique, offrant précision, polyvalence et protection des conduites traitées.

• nombre d'outils : 13

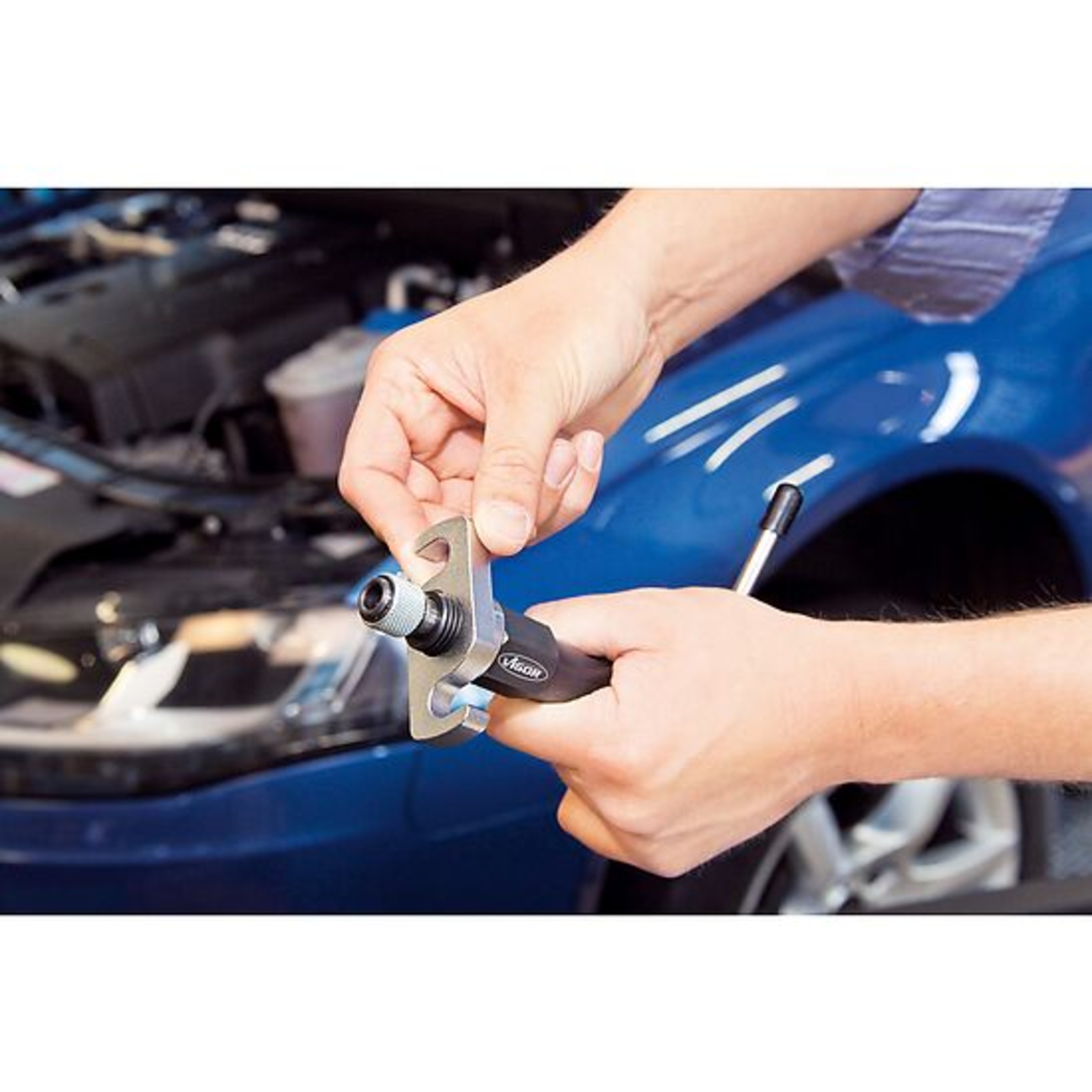

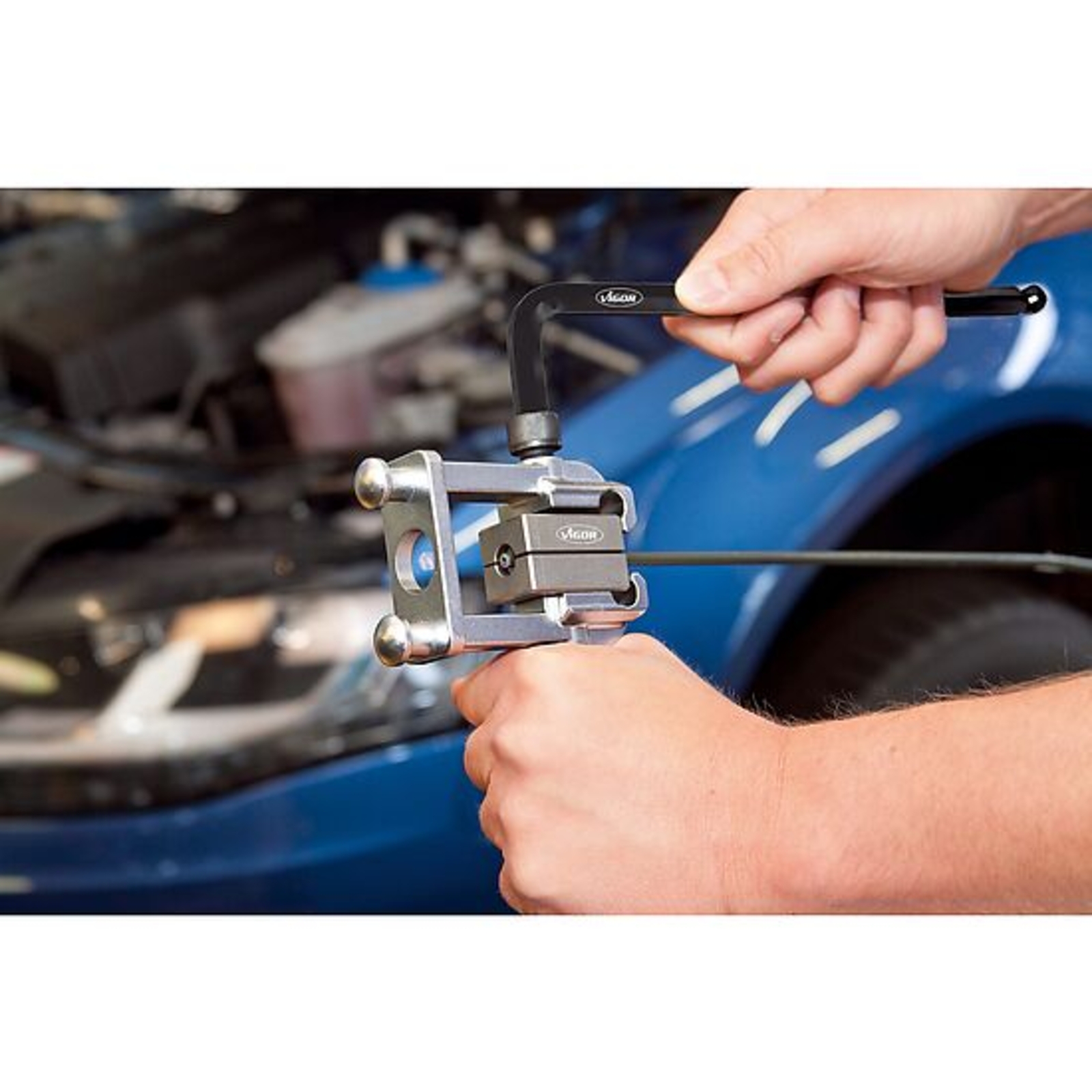

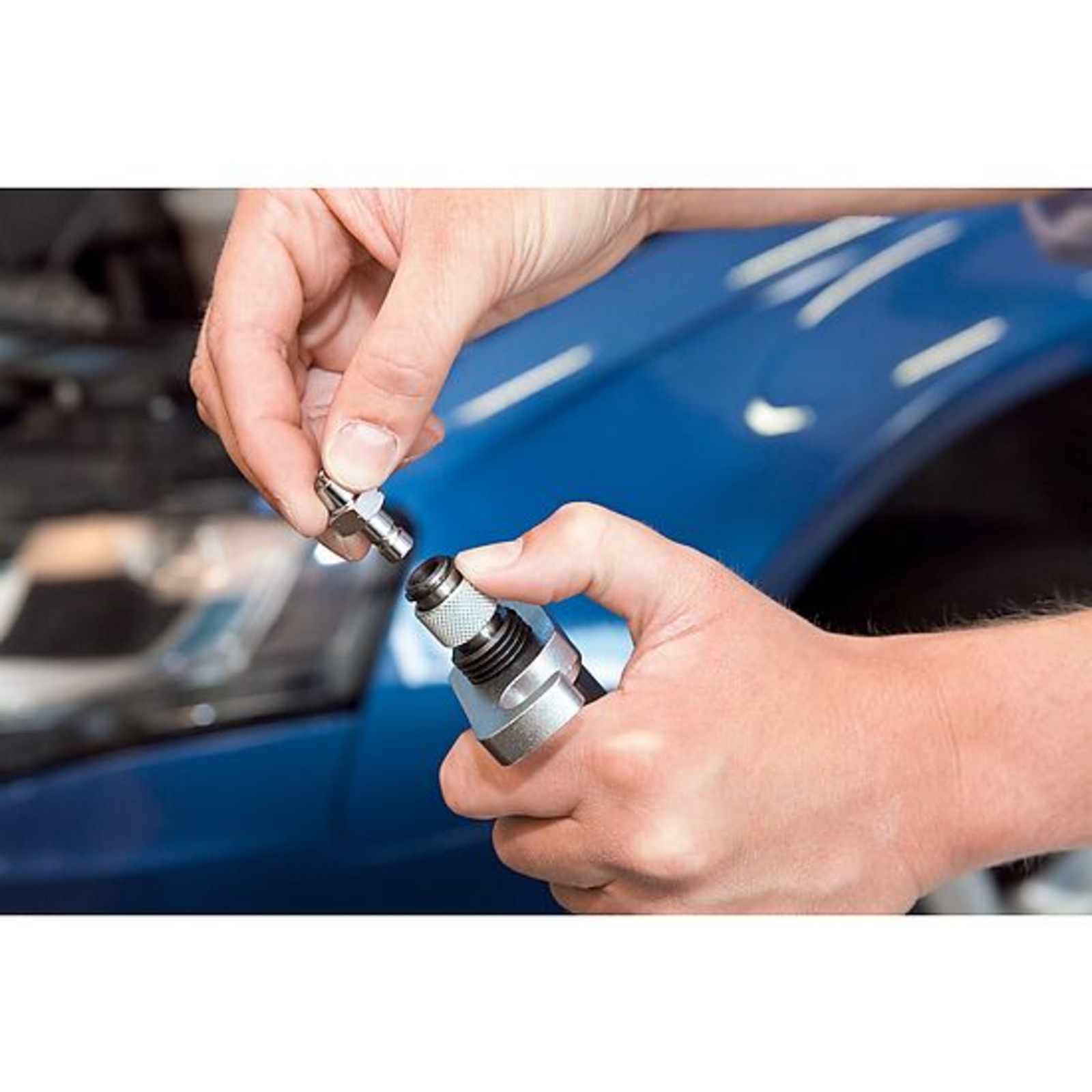

Pour utiliser ce jeu d'outils à collets, insérez d'abord le tube dans la mâchoire adaptée en veillant à ce que le tube soit bien affleurant avec la mâchoire. Sélectionnez ensuite la pièce de pression appropriée et vissez la fixation rapide jusqu'au milieu du filetage. Introduisez la spindelle hydraulique avec la fixation rapide dans l'unité à collets et fixez la fixation rapide. Actionnez la spindelle jusqu'à ce que la pièce de pression soit en place dans le tube. Pour réaliser le collet, tournez la poignée transversale de la spindelle. Une fois l'opération terminée, dévissez légèrement la spindelle, desserrez la fixation rapide et retirez la spindelle de l'unité à collets. Changez la pièce de pression si nécessaire et répétez l'opération.

Le collet obtenu sera étanche si les bords intérieurs et extérieurs du tube ont été soigneusement ébavurés et chanfreinés avant l'utilisation. Ce jeu est destiné à travailler sur des tubes métalliques de 4,75 à 6 mm de diamètre avec une épaisseur de paroi de 0,7 à 1,0 mm, pour la réalisation de collets ouverts ou doubles selon les normes DIN et SAE, à 90° ou 180°, sur tubes étirés et roulés.

L'outil doit être stocké dans un endroit sec, à l'abri de la poussière, des liquides et des substances agressives, avec une température comprise entre -10°C et +45°C et une humidité relative maximale de 65%. Il est conseillé d'éviter les chocs, chutes et contacts avec des liquides pour préserver la fonctionnalité.
