Jeu d'outils collet F pour tuyauterie frein Ø4,75 mm 4 pièces HAZET - 2193/4K
Référence : H12221934K
Découvrez Jeu d'outils collet F pour tuyauterie frein Ø4,75 mm 4 pièces HAZET - 2193/4K disponible à l'achat
- Conçu pour tuyauterie de frein Ø4.75 mm en matière plastique
- Comprend 4 outils essentiels pour préparation et cintrage
- Coffret compact avec garniture mousse pour maintien optimal
- Fabriqué en Allemagne pour robustesse et qualité garantie
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le jeu d'outils collet F HAZET 2193/4K est spécialement conçu pour le travail sur tuyauterie de frein revêtue de matière plastique d'un diamètre de 4,75 mm.

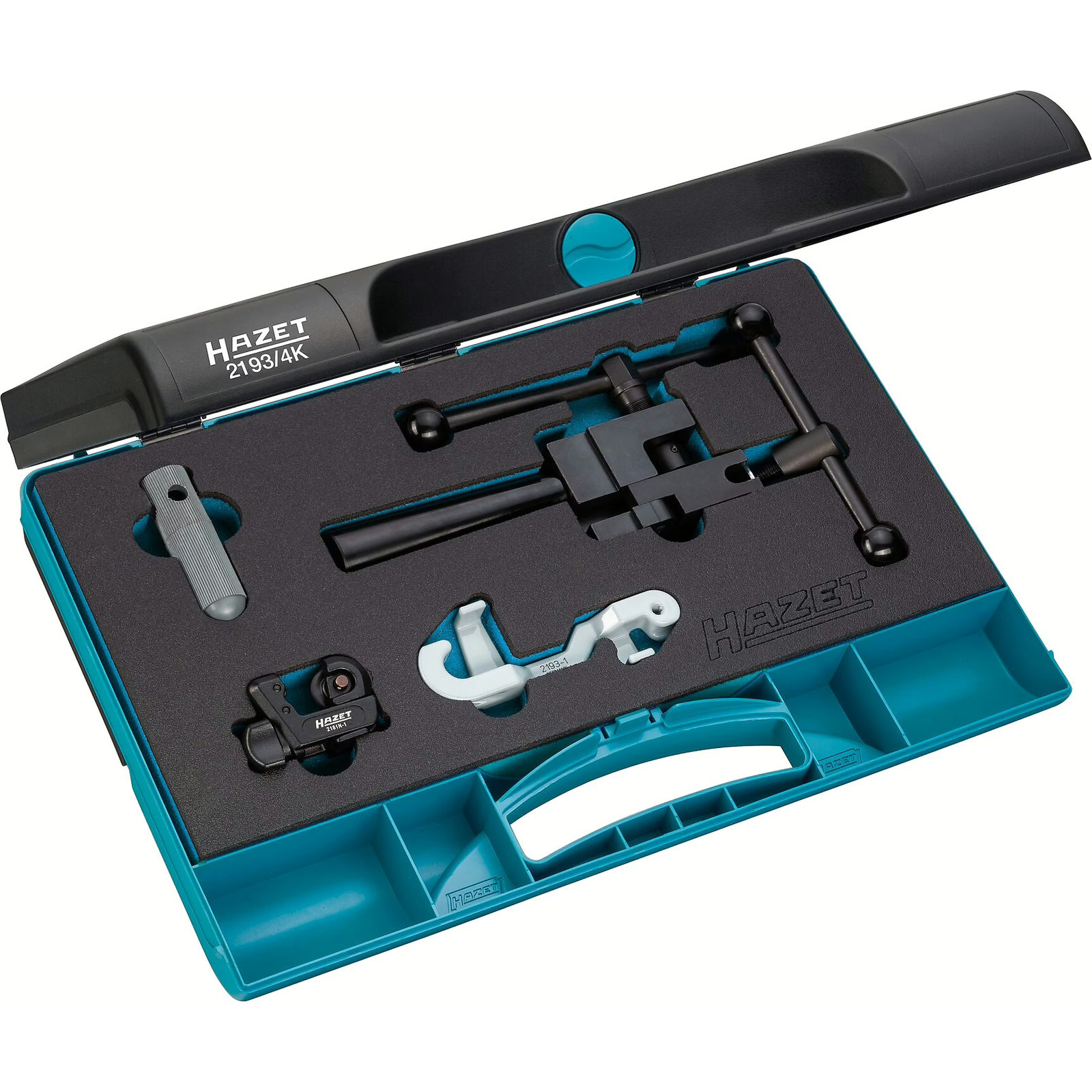

Ce jeu comprend 4 pièces logées dans un coffret métallique aux couleurs HAZET, aux dimensions de 290 mm de longueur, 173 mm de largeur et 50 mm de hauteur.
Le poids net total est de 2,32 kg.
Le coffret est en matière plastique 165-L (1/3) avec une garniture en mousse souple bimatière pour un maintien optimal des outils.
Fabriqué en Allemagne (Made In Germany), il garantit robustesse et qualité.
Les outils inclus dans ce jeu sont :

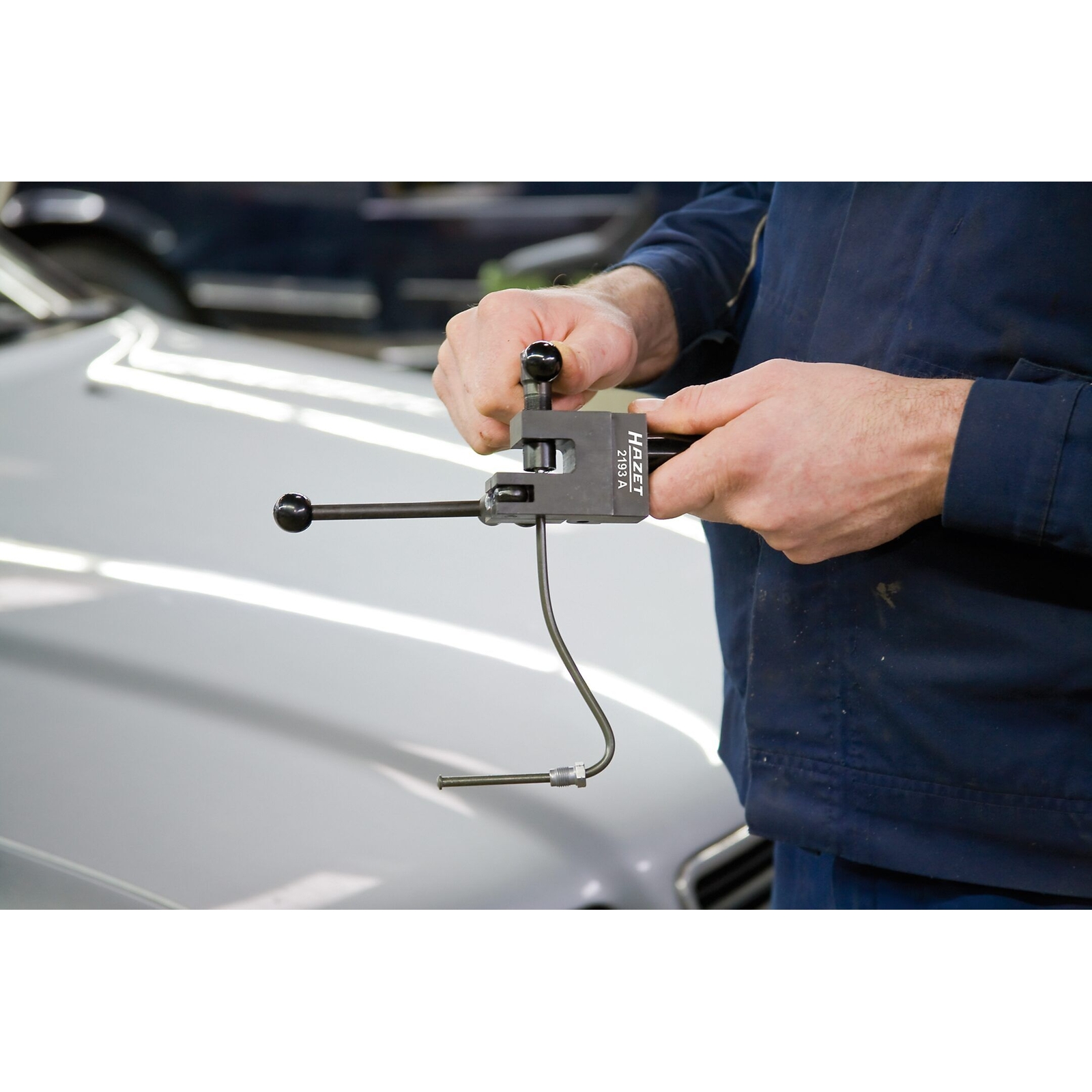

- Un appareil à collets (référence 2193 A) destiné à la confection de collets sur les tuyauteries de frein.
- Un appareil de cintrage (référence 2193-1) permettant de plier les conduits de frein manuellement selon la forme souhaitée, avec une limite de pliage à 90° maximum pour préserver l'écoulement du liquide de frein.
- Une fraise (référence 2193-2) pour l’ébavurage et la préparation des conduits, assurant un bord conique à 52° pour la surface d’étanchéité du collet.
- Un coupe-tubes (référence 2181-1) permettant de couper précisément la longueur nécessaire de la tuyauterie.
Le fonctionnement du jeu d'outils suit des étapes précises :
- Le conduit de frein défectueux est démonté et la longueur étirée est mesurée.
- La nouvelle tuyauterie est coupée avec une marge suffisante pour le cintrage.
- Le bord intérieur est ébavuré et le bord extérieur est chanfreiné à 52° à l’aide de la fraise.
- Un écrou de raccord est positionné sur le conduit préparé.
- Le conduit est ensuite bordé à l’aide de l’appareil à collets, après un nettoyage minutieux des pièces pour éviter toute contamination.
- Enfin, le conduit est cintré manuellement sur l’appareil de cintrage, en respectant un rayon de courbure maximal de 90° pour ne pas compromettre la circulation du liquide de frein.
Ce jeu est adapté aux réparations sur systèmes de freinage, notamment sur véhicules VW et AUDI (hors modèles AUDI 100 et 200 équipés ABS).
Il est recommandé que les interventions soient réalisées par un personnel qualifié, en respectant les consignes des constructeurs automobiles et les règles de sécurité pour garantir la fonctionnalité et l’étanchéité du système de freinage.
Les dimensions compactes du coffret et la légèreté des outils facilitent leur utilisation, que ce soit en atelier ou directement sous le véhicule.
Le coffret assure un rangement organisé et une protection optimale des outils.
En résumé, ce jeu d'outils collet F HAZET 2193/4K est un ensemble complet, robuste et précis, conçu pour la préparation, le bordage et le cintrage de tuyauteries de frein en plastique de 4,75 mm, garantissant un travail professionnel et sécurisé.
Les outils inclus sont :
- Un appareil à collets (référence 2193 A) pour confectionner les collets sur la tuyauterie.
- Un appareil de cintrage (référence 2193-1) pour plier manuellement les conduits jusqu’à 90°, garantissant la préservation de l’écoulement du liquide de frein.
- Une fraise (référence 2193-2) pour ébavurer et préparer les conduits, réalisant un bord conique à 52° pour une surface d’étanchéité optimale.
- Un coupe-tubes (référence 2181-1) permettant une coupe précise de la tuyauterie.
Le fonctionnement suit un processus méthodique : démontage du conduit défectueux, mesure, coupe avec marge pour cintrage, ébavurage intérieur et chanfrein extérieur avec la fraise, positionnement de l’écrou de raccord, bordage avec l’appareil à collets après nettoyage minutieux, puis cintrage manuel en respectant un rayon maximal de 90°.
Ce jeu est adapté aux réparations sur systèmes de freinage, notamment sur véhicules VW et AUDI (hors modèles AUDI 100 et 200 équipés ABS). Il est recommandé pour un usage professionnel par du personnel qualifié, en respectant les consignes des constructeurs et les règles de sécurité afin d’assurer la fonctionnalité et l’étanchéité du système.
Fabriqué en Allemagne, ce jeu garantit robustesse et qualité avec une surface chromée et des dimensions compactes facilitant son utilisation en atelier ou sous véhicule. Le coffret assure un rangement organisé et une protection optimale des outils. Ce kit complet offre une solution précise et fiable pour les interventions sur tuyauterie de frein plastique de 4,75 mm.
- surface : chromée
- dimension : 237 mm
- spécialement pour collet F sur tuyauterie de frein revêtue de matière plastique d’un diamètre de 4,75 mm
- coffret en matière plastique 165-L (1/3)
- garniture en mousse souple bimatière
- fabriqué en Allemagne (made in Germany)
- dimensions du coffret : 290 mm x 173 mm x 50 mm
- poids net : 2,32 kg
- nombre d’outils : 4
- référence fournisseur : 2193/4K
Ce jeu d'outils est utilisé principalement pour la réparation des systèmes de freinage sur des tuyauteries de frein revêtues de matière plastique d’un diamètre de 4,75 mm, notamment sur véhicules VW et AUDI (hors modèles AUDI 100 et 200 équipés ABS). Il est destiné à un usage professionnel, réalisé par un personnel qualifié, en respectant les consignes des constructeurs automobiles afin de garantir la fonctionnalité et l’étanchéité du système de freinage.
En cas de fonctionnement non conforme, il est impératif de nettoyer soigneusement toute saleté ou copeaux résiduels sur la bride et à l’intérieur du conduit afin d’éviter toute perturbation du fonctionnement du frein.
Le résultat attendu est un conduit de frein préparé, bordé et cintré avec précision, permettant un écoulement optimal du liquide de frein et assurant la fonctionnalité du système de freinage, sous réserve du respect des conditions d’utilisation et des étapes décrites.
Questions produits
Ce jeu d'outils est-il compatible avec toutes les tuyauteries de frein ?
Ce jeu est spécifiquement conçu pour les tuyauteries de frein revêtues de matière plastique d'un diamètre de 4,75 mm. Il est adapté notamment aux véhicules VW et AUDI, à l'exception des modèles AUDI 100 et 200 équipés ABS. Toute autre utilisation n'est pas mentionnée dans les données fournies.
Quels sont les outils inclus dans ce jeu et leurs fonctions ?
Le coffret comprend quatre outils : un appareil à collets pour confectionner les collets sur la tuyauterie, un appareil de cintrage pour plier manuellement les conduits jusqu’à 90°, une fraise pour l’ébavurage et la préparation des conduits avec un chanfrein à 52°, et un coupe-tubes pour une coupe précise des tuyauteries.
Quelles sont les étapes d’utilisation recommandées pour ce jeu d’outils ?
Les étapes sont : démonter le conduit défectueux, mesurer la longueur étirée, couper la nouvelle tuyauterie avec une marge pour le cintrage, ébavurer l’intérieur et chanfreiner l’extérieur à 52° avec la fraise, positionner l’écrou de raccord, réaliser le bordage avec l’appareil à collets après un nettoyage minutieux, puis cintrer manuellement le conduit en respectant un rayon maximal de 90°.
Pourquoi est-il important de ne pas dépasser un angle de cintrage de 90° ?
Le cintrage au-delà de 90° risque de déformer la tuyauterie, ce qui peut compromettre l’écoulement du liquide de frein et altérer la fonctionnalité du système de freinage. Il est donc impératif de respecter cette limite pour garantir la sécurité et la performance du freinage.
Quelles précautions de sécurité sont associées à l’utilisation de ce jeu ?
Les réparations doivent être réalisées uniquement par un personnel qualifié en respectant les consignes des constructeurs automobiles. Après chaque intervention, il est nécessaire de vérifier l’étanchéité et le bon fonctionnement du système de freinage. Un nettoyage rigoureux des pièces avant le bordage est indispensable pour éviter toute contamination pouvant perturber le freinage.
