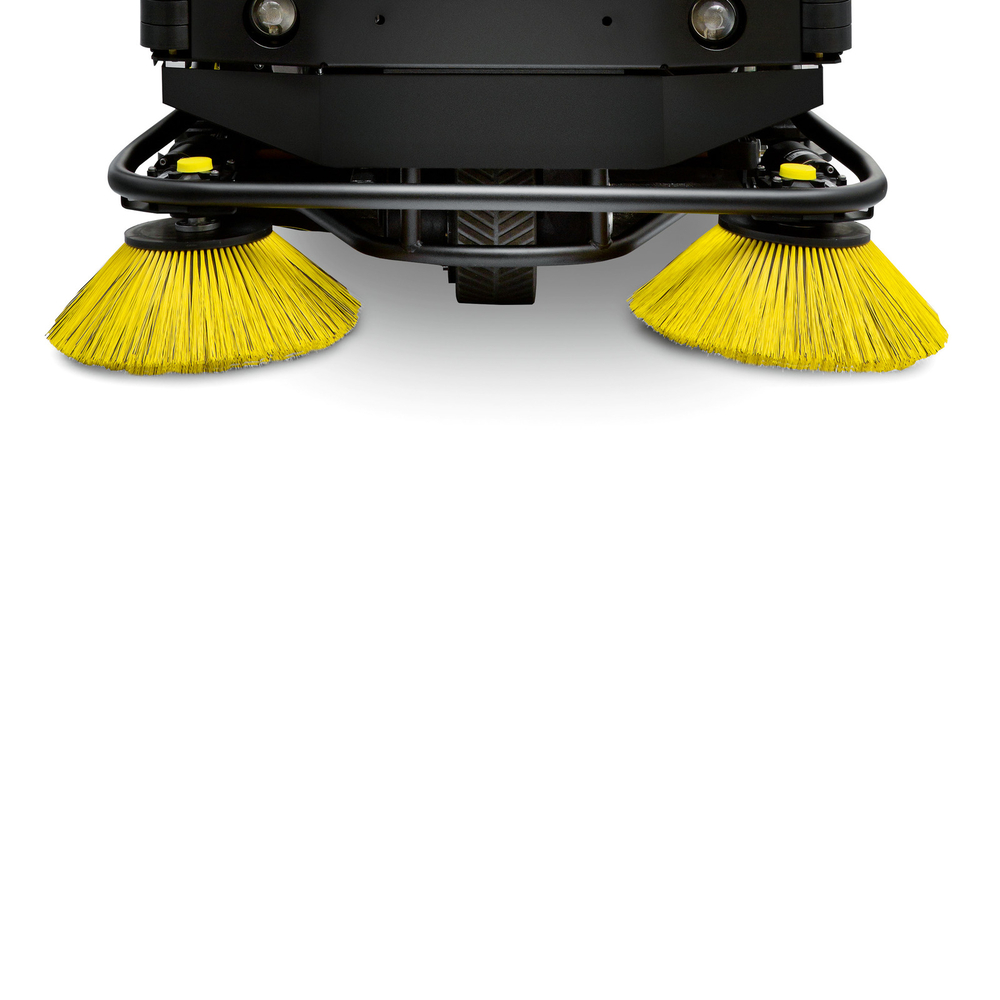

Kit additionnel balai latéral B 260RI R1 pour 1.480-252.0 KÄRCHER - 2.644-371.0
Référence : KAR_26443710
Découvrez Kit additionnel balai latéral B 260RI R1 pour 1.480-252.0 KÄRCHER - 2.644-371.0 disponible à l'achat
- Compatible avec le modèle 1.480-252.0 de KÄRCHER
- Installation rapide et facile
- Optimise l'efficacité de nettoyage
- Remplacement conseillé des balais usés
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Kit additionnel pour balai latéral B 260RI R1, compatible avec le modèle 1.480-252.0 de KÄRCHER.
Ce kit est conçu pour optimiser l'efficacité de nettoyage tout en offrant une prise en main aisée. Il est recommandé de l'utiliser en remplacement régulier des balais latéraux usés pour maintenir des performances optimales. Installation rapide et facile sur votre appareil.
Ce kit comprend une pièce unique, avec un poids total de 32 kg incluant l'emballage, garantissant la solidité et la durabilité de l'équipement. Il s'agit d'un accessoire indispensable pour assurer un nettoyage impeccable.
- Compatible avec le modèle 1.480-252.0 de KÄRCHER
- Installation rapide et facile
- Conçu pour une efficacité de nettoyage optimisée
- Recommandé en remplacement des balais latéraux usés
- Accessoire indispensable pour un nettoyage impeccable
L'installation se déroule en plusieurs étapes :
- Le véhicule doit être placé sur une surface plane et éteint, avec la batterie déconnectée du pôle négatif avant toute intervention.
- Le support du balai latéral est fixé sur le cadre du véhicule à l’aide de vis spécifiques.
- Le moteur du balai est ensuite positionné et fixé sur ce support.
- Le filtre antiparasite est raccordé au câble de connexion puis fixé sur le moteur.
- Le câble de connexion est acheminé correctement vers le compartiment électronique.
- Le moyeu d'entraînement est monté avec une clavette, puis le balai latéral est fixé avec des vis.
- Le moteur de levage est installé sous le véhicule, fixé par vis et écrous, avec une plaque de maintien servant de support.
- Le câble de traction est accroché au moteur de levage et relié au balai latéral via un ressort de traction.
- L'ensemble des câbles est correctement acheminé et sécurisé dans le compartiment électronique.
- Un interrupteur spécifique est monté dans le tableau de commande, raccordé et activé via le système électronique avec l'utilisation de la clé KIK rouge.
- Une vérification fonctionnelle est effectuée en connectant la batterie, en allumant l’appareil et en activant le balai latéral via le bouton dédié sur le tableau de commande.
Le balai latéral est utilisé pour le nettoyage latéral sur le véhicule B 260 RI. Son fonctionnement est commandé depuis le tableau de bord, permettant de contrôler son activation et son bon fonctionnement.
En cas de fonctionnement non conforme, il est impératif de vérifier l'installation et les connexions électriques conformément aux étapes d'installation, sans procéder à des réparations non qualifiées.
Le résultat attendu est un fonctionnement opérationnel du balai latéral, visible lors de la vérification de la fonction « Balais latéraux » sur le tableau de commande, assurant ainsi le nettoyage latéral du véhicule.
Cette description est strictement basée sur les instructions d'installation et d'utilisation fournies dans la notice de montage et le guide utilisateur du produit.
Kärcher FRANCE
5, avenue des Coquelicots Z.A. des Petits Carreaux
94865 - BONNEUIL SUR MARNE
France
service.client.fr@karcher.com
Questions produits
À qui s'adresse ce kit additionnel de balai latéral B 260RI R1 ?
Ce kit est conçu pour être monté exclusivement sur le véhicule B 260 RI. Il s'adresse aux professionnels qualifiés pour l'installation et l'entretien de ce type d'équipement.
Quelles sont les précautions à prendre lors de l'installation ?
L'installation doit impérativement être réalisée par un spécialiste qualifié, de préférence par le service Kärcher, afin d'éviter tout dommage matériel ou dysfonctionnement. Il est essentiel de déconnecter la batterie au pôle négatif avant toute intervention et de respecter les consignes de sécurité liées aux décharges électrostatiques (ESD) et à la manipulation d'outils propres et non endommagés.
Comment se déroule l'installation du balai latéral ?
L'installation comprend plusieurs étapes détaillées : fixation du support et du moteur du balai sur le cadre du véhicule, raccordement du filtre antiparasite, montage du moyeu d'entraînement avec clavette, fixation du balai, installation du moteur de levage sous le véhicule, et connexion des câbles dans le compartiment électronique. Un interrupteur spécifique est monté sur le tableau de commande et activé via la clé KIK rouge.
Comment vérifier le bon fonctionnement après installation ?
Après avoir reconnecté la batterie et démarré l'appareil, il faut activer le balai latéral depuis le tableau de commande via le bouton dédié. Le bon fonctionnement est confirmé par l'opération visible de la fonction « Balais latéraux » sur le tableau de bord.
Quels sont les risques en cas de dysfonctionnement ?
En cas de fonctionnement non conforme, il est impératif de vérifier l'installation et les connexions électriques sans tenter de réparations non qualifiées. Un montage ou raccordement incorrect peut entraîner des dommages matériels, des dysfonctionnements ou des pannes du balai latéral et du véhicule.
