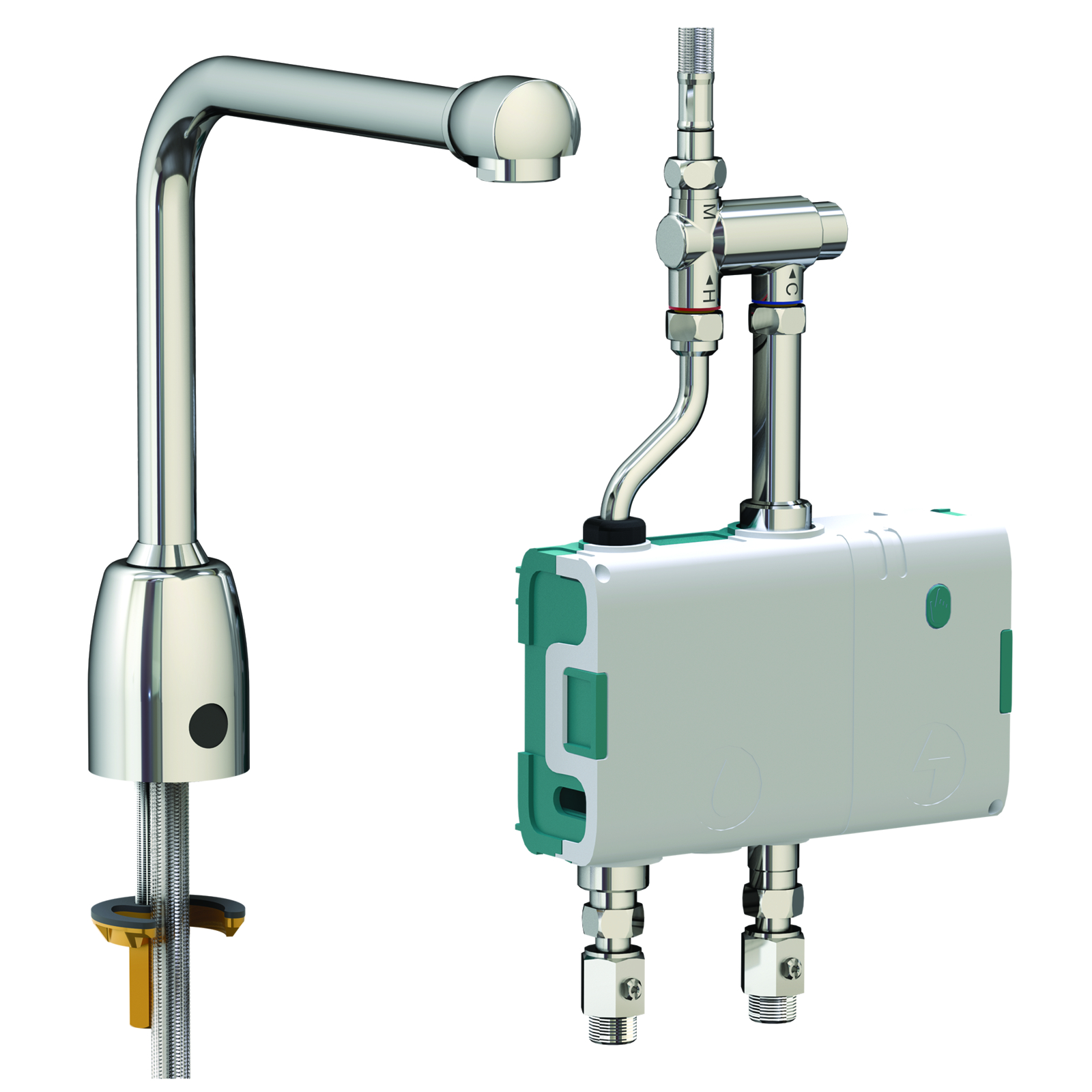

Kit boîtier électronique Mastermix avec rejet bec fixe S200 H200 pile AA non fournies SANIFIRST - 74011
Référence : P22374011
Découvrez Kit boîtier électronique Mastermix avec rejet bec fixe S200 H200 pile AA non fournies SANIFIRST - 74011 disponible à l'achat
- Régulation thermostatique anti-brûlure préréglée à 38°C
- Débit constant de 6 l/min pour un mélange précis
- Cellule infrarouge et rinçage automatique programmable
- Maintenance facilitée avec vannes d’arrêt intégrées
- Conforme norme NF Médical sans clapet anti-retour
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
2 documents
Voir plus de documents
Kit boîtier électronique Mastermix avec rejet bec fixe S200 H200, alimenté par piles AA non fournies, conçu pour une utilisation pratique et sécurisée.
Ce kit intègre la fonction innovante Mastermix, qui associe deux électrovannes à membranes silicone et un régulateur thermostatique pour un mélange précis de l’eau.
Le boîtier électronique permet un rejet simple sur plage avec un bec tube lisse fixe en laiton poli chromé, limitant le dépôt de biofilm.
Ses dimensions principales sont de 200 mm en largeur, 200 mm en hauteur et une saillie de 200 mm.
Le débit est régulé à 6 litres par minute, assurant un flux constant et maîtrisé.
Le raccordement hydraulique comprend une sortie eau mitigée M3/8" et des arrivées eau chaude et froide en F3/8".
Le régulateur thermostatique intégré garantit une sécurité anti-brûlure grâce à une température préréglée à 38°C, ajustable par l’installateur entre 34 et 45°C.
Il supporte une température d’alimentation en eau chaude comprise entre 55 et 65°C, et en eau froide entre 5 et 25°C.
La différence minimale de pression entre les entrées eau chaude et froide est de 2:1, avec une pression d’utilisation recommandée de 1 à 5 bar.
Le dispositif permet une position de désinfection thermique jusqu’à 80°C pour assurer une hygiène optimale.
Le boîtier est livré avec un régulateur thermostatique, deux électrovannes à membranes silicone, une paire de robinets d’arrêt G 3/8’’ et une pile lithium 6V.
Le kit complet comprend également le boîtier électronique MasterMix (réf. 74005) et le rejet hospitalier électronique avec cellule infrarouge et saillie de 200 mm (réf. 75205).
Le rejet électronique est équipé d’une cellule de détection infrarouge et d’un rinçage automatique programmable, désactivé par défaut, qui limite le développement bactérien (légionelles, pseudomonas...).
Le boîtier ne comporte pas de clapet anti-retour, répondant ainsi aux exigences de la norme NF Médical, notamment par l’absence de chambre de mélange sous pression en amont de l’obturateur.
Il est conçu pour réduire les risques d’intercommunication entre eau froide et eau chaude sanitaire, limitant le développement bactérien.
La maintenance est facilitée grâce aux vannes d’arrêt quart de tour intégrées et au régulateur thermostatique accessible.
Le choc thermique est sécurisé et accessible uniquement par les services techniques via un appui long sur le bouton en façade du boîtier.
Le kit est compatible avec les rejets électroniques Sanifirst, favorisant la sécurisation des auges chirurgicales ou autres points de puisage.
Les dimensions principales du kit sont : hauteur 200 mm, largeur 200 mm, profondeur maximale 40 mm pour l’installation.
Conditions d’utilisation : la pression recommandée est comprise entre 1 et 5 bars, avec une température d’alimentation conforme aux plages indiquées.
Le nettoyage du revêtement chromé doit être effectué uniquement à l’eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniaqué.
Ce produit est livré sans piles AA, nécessaires pour l’alimentation électrique.
La mise en service et la maintenance doivent être réalisées par du personnel qualifié.
Les avantages du produit sont nombreux : sécurité renforcée grâce au régulateur thermostatique anti-brûlure, contrôle efficace du flux par deux électrovannes, facilité d’installation et d’entretien, réduction des risques bactériens par conception et fonction de rinçage automatique.
Le produit est conforme aux exigences NF Médical, notamment concernant la sécurité sanitaire et la prévention des intercommunications entre eau chaude et eau froide.
Pour le stockage et la conservation, il convient de respecter les conditions habituelles pour les équipements hydrauliques et électroniques, en évitant l’exposition à l’humidité excessive ou aux températures extrêmes avant installation.
Ce kit électronique Mastermix avec rejet bec fixe S200 H200 constitue une solution fiable et performante pour les applications sanitaires nécessitant un mélange précis et sécurisé de l’eau, particulièrement adapté aux environnements médicaux et hospitaliers.
Les dimensions principales du kit sont de 200 mm en hauteur, 200 mm en largeur, avec une saillie de 200 mm. Le débit est régulé à 6 litres par minute, assurant un flux constant. Le raccordement hydraulique comprend une sortie eau mitigée M3/8" et des arrivées eau chaude et froide en F3/8". La température est préréglée à 38°C, ajustable entre 34 et 45°C, avec une plage d’alimentation en eau chaude de 55 à 65°C et en eau froide de 5 à 25°C. La différence minimale de pression entre les entrées eau chaude et froide est de 2:1, avec une pression recommandée comprise entre 1 et 5 bars. Le dispositif permet une position de désinfection thermique jusqu’à 80°C pour une hygiène renforcée.
Le rejet électronique est équipé d’une cellule de détection infrarouge et d’un rinçage automatique programmable, désactivé par défaut, qui limite le développement bactérien, notamment des légionelles et pseudomonas. Le boîtier ne comporte pas de clapet anti-retour, conformément aux exigences de la norme NF Médical, évitant la présence de chambre de mélange sous pression en amont de l’obturateur, ce qui réduit les risques d’intercommunication entre eau froide et eau chaude sanitaire.
La maintenance est facilitée grâce aux vannes d’arrêt quart de tour intégrées et au régulateur thermostatique accessible. Le choc thermique est sécurisé et ne peut être activé que par un appui long sur le bouton en façade, accessible uniquement aux services techniques. Ce kit est compatible avec les rejets électroniques Sanifirst, favorisant la sécurisation des points de puisage tels que les auges chirurgicales.
Le boîtier est livré avec un régulateur thermostatique, deux électrovannes à membranes silicone, une paire de robinets d’arrêt G 3/8’’ et une pile lithium 6V. Le nettoyage du revêtement chromé doit être effectué uniquement à l’eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniaqué. La mise en service et la maintenance doivent être réalisées par du personnel qualifié.
Ce kit électronique Mastermix avec rejet bec fixe S200 H200 constitue une solution fiable, performante et conforme aux normes NF Médical, assurant sécurité sanitaire, confort d’utilisation et réduction des risques bactériens dans les installations sanitaires.
- fonction mastermix : association de 2 électrovannes membranes silicone et régulateur thermostatique
- absence de chambre de mélange sous pression en amont de l’obturateur (norme nf médical)
- sans clapet anti-retour
- maintenance facilitée avec vannes d'arrêt 1/4 de tour intégrées et régulateur thermostatique accessible
- choc thermique sécurisé, accessible par appui long sur le bouton en façade
- compatible avec rejets électroniques sanifirst
- rejet électronique à bec tube lisse fixe en laiton poli chromé
- rinçage automatique programmable désactivé par défaut
- cellule de détection infrarouge
- raccordement rejet électronique : g m1/2" sur bec
- pression d'utilisation recommandée : 1 à 5 bar
- différence de pression admissible entre entrées : 2:1
- débit régulateur thermostatique : 6 l/min
- alimentation hydraulique : arrivée eau chaude f3/8", arrivée eau froide f3/8", sortie eau mitigée m3/8"
- température préréglée à 38°c, réglable de 34 à 45°c
- température alimentation eau chaude : 55 à 65°c
- température alimentation eau froide : 5 à 25°c
- température différentielle minimale : 15°c entre entrée eau chaude et sortie mitigée
- position désinfection thermique jusqu'à 80°c
- boîtier livré avec : 1 régulateur thermostatique, 2 électrovannes membranes silicone, 1 paire de robinets d'arrêt g 3/8'', 1 pile lithium 6v
- dimensions principales : hauteur 200 mm, largeur 200 mm, saillie 200 mm
- référence fournisseur : 74011
- marque : sanifirst
Le principe d'utilisation repose sur la détection infrarouge intégrée au rejet électronique, qui active automatiquement le flux d'eau. Un rinçage automatique programmable, désactivé par défaut, peut être activé pour limiter le développement bactérien.
Le produit est destiné à être utilisé dans des environnements sanitaires, notamment médicaux et hospitaliers, où un mélange précis et sécurisé de l'eau est nécessaire. La pression d'utilisation recommandée est comprise entre 1 et 5 bars, avec une différence minimale de pression entre les entrées eau chaude et froide de 2:1. La température d'alimentation en eau chaude doit être comprise entre 55 et 65 °C, et en eau froide entre 5 et 25 °C. La température préréglée du régulateur thermostatique est à 38 °C, ajustable entre 34 et 45 °C.
Pour réaliser un choc thermique (désinfection thermique), l'utilisateur doit actionner une commande sur le boîtier pendant plus de 5 secondes, ce qui permet un écoulement d'eau à 70 °C durant 30 minutes, avant de revenir à la température désirée.
En cas de fonctionnement non conforme, notamment pour le réglage de la distance de détection de la cellule infrarouge, il est nécessaire de couper l'alimentation du module, puis de la rétablir. Pendant le clignotement d'une LED rouge, l'utilisateur place sa main à la distance de détection souhaitée devant le détecteur, puis attend l'extinction de la LED avant de retirer la main. Le réglage est alors mémorisé.
La maintenance inclut le remplacement des piles AA (non fournies), qui doit être effectué sans rien placer devant la cellule pour ne pas modifier les paramètres de détection. Le remplacement des filtres est également possible selon les instructions spécifiques.
Le nettoyage du revêtement chromé doit être effectué uniquement avec de l'eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniaqué.
La mise en service et la maintenance doivent être réalisées par du personnel qualifié.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Quels sont les critères de pression et température à respecter pour le régulateur thermostatique du kit Mastermix ?
La pression d’utilisation recommandée est comprise entre 1 et 5 bars, avec une différence minimale de pression entre les entrées eau chaude et froide de 2:1. La température d’alimentation doit être entre 55 et 65°C pour l’eau chaude, et entre 5 et 25°C pour l’eau froide. La température préréglée est à 38°C, ajustable entre 34 et 45°C.
Comment ce kit électronique garantit-il la sécurité anti-brûlure et la prévention des risques bactériens ?
Le régulateur thermostatique intégré assure une sécurité anti-brûlure par un réglage précis de la température d’eau mitigée. Le système permet une désinfection thermique jusqu’à 80°C pour limiter le développement bactérien. De plus, le rejet électronique avec bec tube lisse en laiton poli chromé et la fonction de rinçage automatique programmable (désactivée par défaut) réduisent les risques de biofilm et de contamination bactérienne.
Quelles sont les dimensions et le débit du kit boîtier électronique Mastermix avec rejet bec fixe ?
Le kit présente des dimensions principales de 200 mm en hauteur, 200 mm en largeur, et une saillie de 200 mm. Le débit du régulateur thermostatique est régulé à 6 litres par minute, garantissant un flux constant et maîtrisé.
Quels éléments sont fournis avec le kit et quelles sont les conditions d’alimentation électrique ?
Le kit est livré avec un régulateur thermostatique, deux électrovannes à membranes silicone, une paire de robinets d’arrêt G 3/8", et une pile lithium 6V. L’alimentation électrique est assurée par 6 piles AA (non fournies). La mise en service et la maintenance doivent être réalisées par du personnel qualifié.
Quelles précautions d’installation sont nécessaires pour garantir le bon fonctionnement du capteur infrarouge ?
Il est important de ne pas installer le robinet électronique face à un miroir ou à toute surface réfléchissante, ni face à un autre robinet électronique. Lors du réglage ou de la maintenance, ne rien placer devant la cellule infrarouge pour ne pas perturber les paramètres de détection.
Comment régler la distance de détection du capteur infrarouge ?
Pour régler la distance, il faut couper l’alimentation du module, puis la rétablir. Dès la remise sous tension, la LED rouge clignote : placez la main à moins de 5 cm devant le détecteur. Lorsque la LED devient fixe, positionnez la main à la distance souhaitée, puis attendez que la LED s’éteigne avant de retirer la main. Cette distance est alors mémorisée.
