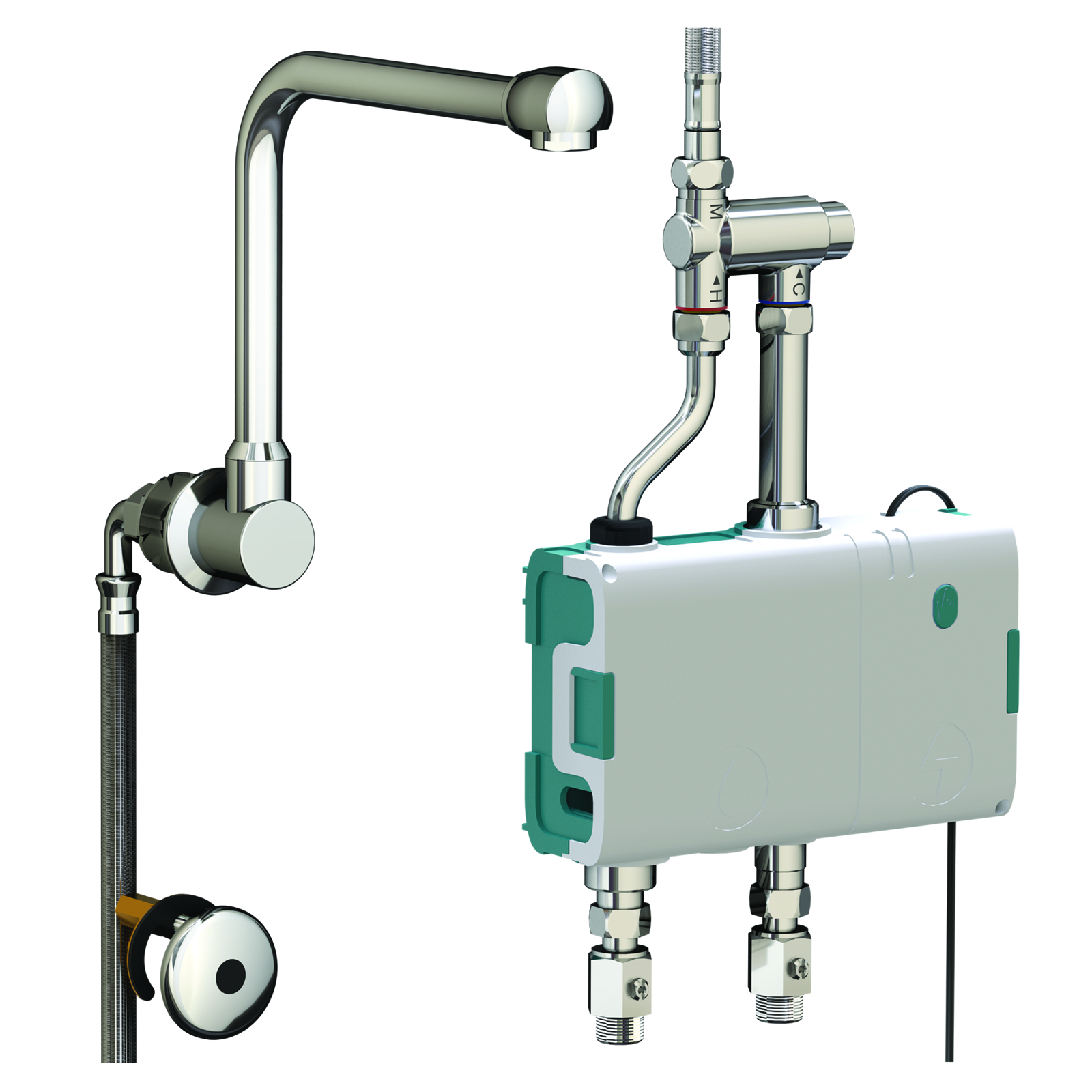

Kit boîtier électronique Mastermix avec rejet bec fixe S200 x H170 230V 6l/min SANIFIRST - 74020
Référence : P22374020
Découvrez Kit boîtier électronique Mastermix avec rejet bec fixe S200 x H170 230V 6l/min SANIFIRST - 74020 disponible à l'achat
- Débit régulé de 6 l/min pour un usage précis
- Régulateur thermostatique préréglé à 38°C avec sécurité anti-brûlure
- Bec lisse démontable limitant la formation de biofilm
- Brise-jet étoile réduisant entartrage et rétention d’eau
- Cellule infrarouge déportée offrant une grande liberté d’installation
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
2 documents
Schéma
1 document
Voir plus de documents
Kit boîtier électronique Mastermix avec rejet bec fixe S200 x H170, alimenté en secteur 230V via une prise.
Ce kit assure un débit régulé de 6 litres par minute avec un raccordement filetage M3/8".
Il intègre une fonction Mastermix innovante associant deux électrovannes à membrane silicone et un régulateur thermostatique pour garantir sécurité et fiabilité.
Le régulateur thermostatique est préréglé à 38°C, avec une plage de réglage recommandée entre 34 et 45°C, assurant une protection anti-brûlure.
La température d’alimentation en eau chaude doit être comprise entre 55 et 65°C, et celle de l’eau froide entre 5 et 25°C.
La pression d’utilisation recommandée pour le régulateur est de 1 à 5 bars, avec une différence de pression admissible entre les entrées de 2:1.
Le boîtier est conçu pour une installation murale avec un rejet électronique monofluide à bec tube lisse fixe de dimensions 200 mm de long et 170 mm de hauteur sous bec.
Ce bec lisse et démontable limite la formation de biofilm.
Un brise-jet en forme d’étoile réduit le risque d’entartrage, supprime la rétention d’eau et les impuretés, et résiste aux chocs chlorés et thermiques.
Le système comprend une cellule de détection infrarouge déportée, offrant une grande liberté de pose.
Le rejet électronique est en laiton poli chromé avec raccord G M1/2" sur bec.
Le boîtier électronique est sécurisé et esthétique, conçu pour réduire les risques d’intercommunication entre eau froide et eau chaude sanitaire, conformément à la norme NF Médical.
Il ne comporte pas de clapet anti-retour et permet une maintenance facilitée grâce à des vannes d’arrêt quart de tour intégrées et un accès direct au régulateur thermostatique.
La fonction choc thermique est accessible uniquement par les services techniques via un appui long sur le bouton en façade du boîtier.
Le rinçage automatique programmable, désactivé par défaut, limite le développement bactérien (légionelles, pseudomonas) en contrôlant fréquences et durées d’écoulement.
Le kit comprend un régulateur thermostatique livré avec filtres, deux électrovannes membranes silicone, deux robinets d’arrêt G 3/8", un transformateur électrique 220V AC/7V DC à plugger, le boîtier électronique Mastermix (réf 74005), et un rejet hospitalier mural avec bec par-dessus fixe et cellule infrarouge déportée (réf 75220).
Les dimensions principales sont 200 mm de longueur du bec, 170 mm de hauteur sous bec, 29 mm et 20 mm pour les autres cotes du rejet, avec un diamètre de fixation de 50 mm et 53 mm pour la cellule.
Le raccordement hydraulique s’effectue avec arrivée eau chaude et froide en F3/8" et sortie eau mitigée en M3/8".
Ce produit est compatible avec les rejets électroniques Sanifirst, assurant une sécurisation optimale des points de puisage tels que les auges chirurgicales.
Il est conçu pour un usage en milieu hospitalier ou sanitaire, garantissant sécurité, fiabilité et facilité d’entretien.
Le boîtier électronique assure un débit régulé de 6 litres par minute via un raccordement filetage M3/8". Il intègre la fonction Mastermix, une association innovante de deux électrovannes à membrane silicone et d’un régulateur thermostatique préréglé à 38°C, avec une plage de réglage recommandée entre 34 et 45°C. Cette régulation thermostatique garantit la sécurité anti-brûlure et le maintien de la température. Le régulateur supporte une température d’alimentation en eau chaude comprise entre 55 et 65°C, et en eau froide entre 5 et 25°C, avec une température différentielle minimale de 15°C entre entrée eau chaude et sortie mitigée. La fonction choc thermique, accessible uniquement par les services techniques, permet une désinfection thermique jusqu’à 80°C.
Le boîtier, esthétique et sécurisé, réduit les risques d’intercommunication entre eau froide et eau chaude sanitaire conformément à la norme NF Médical, sans clapet anti-retour ni chambre de mélange sous pression en amont de l’obturateur. La maintenance est facilitée grâce à des vannes d’arrêt quart de tour intégrées et un accès direct au régulateur thermostatique.
Le rejet électronique monofluide est de type col de cygne mural avec un bec tube lisse fixe démontable de 200 mm de longueur et 170 mm de hauteur sous bec, dimensions adaptées pour la filtration terminale. Le bec en laiton poli chromé limite la formation de biofilm. Un brise-jet en forme d’étoile réduit le risque d’entartrage, supprime la rétention d’eau et les impuretés, et résiste aux chocs chlorés et thermiques. La cellule de détection infrarouge déportée offre une grande liberté de pose. Le rinçage automatique programmable, désactivé par défaut, limite le développement bactérien (légionelles, pseudomonas) en contrôlant fréquences et durées d’écoulement.
Le raccordement hydraulique se fait via une arrivée eau chaude et froide en F3/8" et une sortie eau mitigée en M3/8". La pression d’utilisation recommandée pour le régulateur thermostatique est de 1 à 5 bars, avec une différence de pression admissible entre les entrées de 2:1. L’alimentation électrique est assurée par secteur 220V AC / 7V DC à plugger.
Le kit est livré avec un régulateur thermostatique avec filtres, deux électrovannes membranes silicone, deux robinets d’arrêt G 3/8", un transformateur, le boîtier électronique Mastermix (réf 74005) et le rejet hospitalier mural (réf 75220).
Les dimensions principales du rejet sont : 200 mm de longueur du bec, 170 mm de hauteur sous bec, 29 mm et 20 mm pour les autres cotes, avec un diamètre de fixation de 50 mm et un diamètre de cellule de 53 mm.
Ce produit est compatible avec les rejets électroniques Sanifirst, assurant une sécurisation optimale des points de puisage tels que les auges chirurgicales.
La garantie couvre 3 ans le rejet électronique, 3 ans le régulateur thermostatique et 1 an contre tout vice de fabrication sur le reste des éléments.
- boîtier esthétique et sécurisé réduisant les risques d’intercommunication EFS/ECS
- fonction mastermix : association de 2 électrovannes et d’un régulateur thermostatique
- absence de chambre de mélange sous pression en amont de l’obturateur (norme NF Médical)
- sans clapet anti-retour
- maintenance facilitée avec vannes d’arrêt 1/4 de tour intégrées et régulateur thermostatique accessible
- maintien de température et sécurité anti-brûlure
- choc thermique sécurisé accessible par appui long sur le bouton en façade
- compatible avec rejets électroniques Sanifirst
- rejet électronique monofluide col de cygne mural
- bec tube lisse fixe démontable limitant dépôt de biofilm
- hauteur sous bec 170 mm adaptée pour filtration terminale
- brise-jet étoile limitant entartrage et rétention d’eau, résistant aux chocs chlorés et thermiques
- rinçage automatique programmable désactivé par défaut
- cellule de détection infrarouge déportée pour liberté de pose
- corps et bec en laiton poli chromé
- raccordement bec : G M1/2"
- pression d’utilisation recommandée : 1 à 5 bar
- différence de pression admissible entre entrées : 2:1
- débit régulateur thermostatique : 6 l/min
- alimentation hydraulique : arrivée eau chaude F3/8", arrivée eau froide F3/8", sortie eau mitigée M3/8"
- température préréglée à 38°C, réglable de 34 à 45°C
- température alimentation eau chaude : 55 à 65°C
- température alimentation eau froide : 5 à 25°C
- température différentielle minimale : 15°C
- position désinfections thermiques jusqu’à 80°C
- alimentation électrique : secteur 220V AC / 7V DC à plugger
- dimensions bec : 200 mm longueur, 170 mm hauteur sous bec, autres cotes 29 mm et 20 mm
- diamètre fixation : 50 mm, diamètre cellule : 53 mm
- boîtier livré avec : régulateur thermostatique avec filtres, 2 électrovannes membranes silicone, 2 robinets d’arrêt G 3/8", transformateur
- kit livré avec : boîtier électronique Mastermix réf 74005 et rejet hospitalier mural réf 75220
- référence fournisseur : 74020
Le principe d'utilisation repose sur une fonction Mastermix associant deux électrovannes à membrane silicone et un régulateur thermostatique préréglé à 38°C (réglable entre 34 et 45°C). L'eau chaude et froide arrive par des raccordements dédiés, et la sortie fournit de l'eau mitigée à température contrôlée, évitant les risques de brûlure.
Le produit est destiné à un usage en milieu hospitalier ou sanitaire, notamment pour sécuriser les points de puisage comme les auges chirurgicales. Il est recommandé d'utiliser ce kit avec une alimentation en eau chaude entre 55 et 65°C et en eau froide entre 5 et 25°C, sous une pression comprise entre 1 et 5 bars.
Le fonctionnement côté utilisateur inclut une détection infrarouge qui commande l'écoulement d'eau, limitant ainsi la consommation. Le rinçage automatique programmable, désactivé par défaut, peut être activé pour limiter le développement bactérien en contrôlant la fréquence et la durée des écoulements.
Pour réaliser un choc thermique manuel, il faut actionner le boîtier plus de 5 secondes, ce qui déclenche un écoulement d'eau à 70°C pendant 30 minutes, avant un retour à la température désirée.
En cas de dysfonctionnement lié à la détection, il est conseillé de ne rien placer devant la cellule pour ne pas perturber les paramètres de détection.
La maintenance comprend le remplacement des piles (6 piles AA, non fournies) et des filtres, avec des consignes strictes de ne pas obstruer la cellule infrarouge durant ces opérations pour préserver les réglages de détection.
Le produit s'utilise donc dans un contexte sanitaire où la régulation précise de la température et du débit d'eau est nécessaire, avec une commande sans contact assurée par la cellule infrarouge, et une programmation possible du rinçage automatique pour limiter les risques microbiens.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Quel est le débit régulé du kit boîtier électronique Mastermix avec rejet bec fixe ?
Le kit assure un débit régulé de 6 litres par minute, garantissant un débit constant adapté aux usages sanitaires spécifiques.
Quelles sont les plages de température d’alimentation et de réglage du régulateur thermostatique ?
La température d’alimentation en eau chaude doit être comprise entre 55 et 65°C, et celle de l’eau froide entre 5 et 25°C. Le régulateur thermostatique est préréglé à 38°C, avec une plage de réglage recommandée entre 34 et 45°C.
Comment ce produit garantit-il la sécurité contre les risques de brûlure ?
Il intègre un régulateur thermostatique avec sécurité anti-brûlure et une fonction choc thermique accessible uniquement par les services techniques via un appui long sur le bouton en façade, permettant une désinfection thermique jusqu’à 80°C.
Quels sont les raccordements hydrauliques nécessaires pour l’installation ?
Le raccordement hydraulique s’effectue avec une arrivée eau chaude et froide en filetage F3/8" et une sortie eau mitigée en M3/8". Le bec est raccordé en G M1/2".
Quelles sont les caractéristiques spécifiques du bec et du rejet électronique ?
Le bec est un tube lisse fixe et démontable de 200 mm de longueur, 170 mm de hauteur sous bec, conçu pour limiter le dépôt de biofilm. Le brise-jet en forme d’étoile réduit l’entartrage et la rétention d’eau, tout en résistant aux chocs chlorés et thermiques.
Quels sont les éléments fournis avec le kit pour faciliter la maintenance ?
Le boîtier comprend des vannes d’arrêt quart de tour intégrées et un accès direct au régulateur thermostatique. Le kit est livré avec le régulateur thermostatique équipé de filtres, deux électrovannes à membranes silicone, deux robinets d’arrêt G 3/8" et un transformateur électrique 220V AC/7V DC à plugger.
Quelles sont les conditions de pression d’utilisation recommandées ?
La pression d’utilisation recommandée pour le régulateur thermostatique est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.
