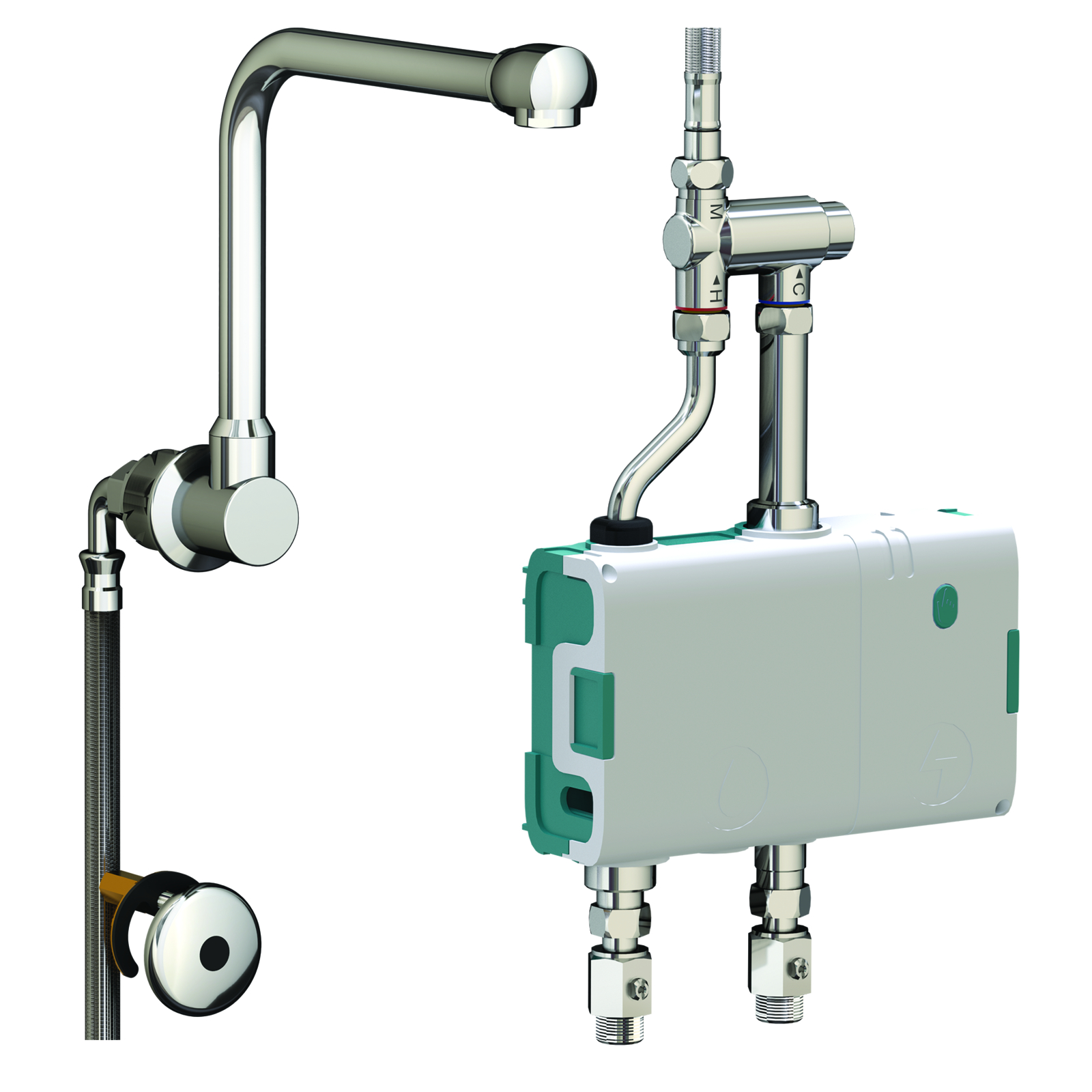

Kit boîtier électronique Mastermix avec rejet bec orientable S200 S170 version pile SANIFIRST - 74023
Référence : P22374023
Découvrez Kit boîtier électronique Mastermix avec rejet bec orientable S200 S170 version pile SANIFIRST - 74023 disponible à l'achat
- Fonction Mastermix avec régulateur thermostatique préréglé à 38°C
- Bec orientable démontable limitant le dépôt de biofilm
- Brise-jet étoile réduit entartrage et rétention d’eau
- Alimentation par pile lithium 6V pour installation sans fil
- Débit régulé à 6 litres par minute pour sécurité et confort
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
2 documents
Schéma
1 document
Voir plus de documents
Kit boîtier électronique Mastermix avec rejet bec orientable S200 S170 version pile, conçu pour une installation murale.
Le rejet électronique est un col de cygne mural monofluide avec un bec tube lisse orientable de 200 mm de longueur et une hauteur sous bec de 170 mm, adapté à la filtration terminale.
Le bec orientable est démontable et lisse, limitant le dépôt de biofilm.
Un brise-jet étoile intégré réduit le risque d’entartrage, supprime la rétention d’eau et les impuretés, et résiste aux chocs chlorés et thermiques.
La cellule de détection infrarouge est déportée, offrant une grande liberté de pose.
Le rinçage automatique programmable est désactivé par défaut pour limiter le développement bactérien, notamment légionelles et pseudomonas.
Le boîtier électronique intègre la fonction Mastermix, qui combine deux électrovannes à membranes silicone et un régulateur thermostatique préréglé à 38°C, ajustable de 34 à 45°C par l’installateur.
Cette association assure sécurité et fiabilité sans chambre de mélange sous pression, conformément à la norme NF Médical.
Le régulateur thermostatique garantit la sécurité anti-brûlure et le maintien de la température.
Il offre une position de désinfection thermique jusqu’à 80°C et supporte une pression d’utilisation recommandée entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.
Le débit est régulé à 6 litres par minute.
Le boîtier est alimenté par une pile lithium 6V (pile AA non fournie) et comprend un raccordement hydraulique avec arrivée d’eau chaude et froide en F3/8" et sortie d’eau mitigée M3/8".
Il est équipé de vannes d’arrêt 1/4 de tour intégrées et d’un régulateur thermostatique accessible pour faciliter la maintenance.
Le choc thermique est sécurisé et accessible uniquement par les services techniques via un appui long sur le bouton en façade.
Le corps et le bec du rejet électronique sont en laiton poli chromé, garantissant une finition esthétique et durable.
Le boîtier est conçu pour réduire les risques d’intercommunication entre eau froide et eau chaude sanitaire, limitant ainsi le développement bactérien.
Le kit complet comprend le MasterMix Box (boîtier électronique version pile), un rejet hospitalier mural avec bec orientable et cellule infrarouge déportée, un régulateur thermostatique, deux électrovannes à membranes silicone, une paire de robinets d’arrêt G 3/8" et une pile lithium 6V.
Ce produit offre une solution électronique pratique, sécurisée et fiable pour la gestion de l’eau en milieu sanitaire et hospitalier, favorisant la sécurisation des auges chirurgicales ou autres points de puisage.
Les dimensions principales du rejet sont une longueur de bec de 200 mm, une hauteur sous bec de 170 mm, avec un diamètre de fixation de 53 mm.
La pression d’utilisation recommandée est comprise entre 1 et 5 bars.
L’installation doit respecter certaines précautions, notamment éviter de positionner le rejet face à un miroir ou une surface réfléchissante, et ne pas installer deux rejets électroniques face à face.
La purge soigneuse des canalisations est indispensable avant la mise en service.
Le nettoyage du revêtement chromé doit être effectué exclusivement à l’eau savonneuse, en proscrivant les produits abrasifs, acides, alcalins ou ammoniaqués.
La maintenance comprend notamment le remplacement des piles et des filtres, avec des instructions précises pour ne pas altérer les paramètres de détection.
La distance de détection infrarouge est réglable via une procédure simple impliquant la présence de la main devant le détecteur.
Une fonction de choc thermique permet une désinfection manuelle avec une eau à 70°C pendant 30 minutes, assurant une hygiène optimale.
Ce kit est conforme aux exigences techniques et sanitaires nécessaires pour une utilisation en milieu médical et hospitalier, garantissant sécurité, fiabilité et facilité d’entretien.
Le rejet électronique est un col de cygne mural à bec tube lisse orientable de 200 mm de longueur avec une hauteur sous bec de 170 mm, adaptée à la filtration terminale. Le bec orientable est démontable et lisse, ce qui limite le dépôt de biofilm. Un brise-jet étoile intégré réduit le risque d’entartrage, supprime la rétention d’eau et les impuretés, et résiste aux chocs chlorés et thermiques. La cellule de détection infrarouge est déportée, offrant une grande liberté de pose. Le rinçage automatique programmable est désactivé par défaut pour limiter le développement de bactéries telles que légionelles et pseudomonas.
Le boîtier est alimenté par une pile lithium 6V (pile AA non fournie) et dispose d’un raccordement hydraulique avec arrivée d’eau chaude et froide en F3/8" et sortie d’eau mitigée en M3/8". Il est équipé de vannes d’arrêt 1/4 de tour intégrées et d’un régulateur thermostatique accessible, facilitant la maintenance. La fonction de choc thermique permet une désinfection manuelle avec une eau à 70°C pendant 30 minutes, accessible uniquement par les services techniques via un appui long sur le bouton en façade, garantissant une hygiène optimale.
Les caractéristiques techniques comprennent une pression d’utilisation recommandée entre 1 et 5 bars, une différence de pression admissible entre les entrées de 2:1, et un débit régulé du régulateur thermostatique de 6 litres par minute. La température d’alimentation en eau chaude sanitaire doit être comprise entre 55 et 65°C, celle de l’eau froide entre 5 et 25°C, avec une température différentielle minimale de 15°C. La position désinfection thermique peut atteindre jusqu’à 80°C.
Le corps et le bec du rejet sont en laiton poli chromé, assurant une finition esthétique et durable. Le nettoyage du revêtement chromé doit être réalisé exclusivement à l’eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniaqué.
Le kit complet comprend le boîtier électronique MasterMix Box version pile, un rejet hospitalier mural avec bec orientable et cellule infrarouge déportée, un régulateur thermostatique, deux électrovannes à membranes silicone, une paire de robinets d’arrêt G 3/8" et une pile lithium 6V. Ce produit répond aux exigences techniques et sanitaires du milieu médical et hospitalier, garantissant sécurité, fiabilité, facilité d’entretien et une gestion optimale de l’eau, notamment pour la sécurisation des auges chirurgicales ou autres points de puisage.
L’installation doit respecter certaines précautions, telles que l’évitement de positionner le rejet face à un miroir ou une surface réfléchissante, ou l’installation de deux rejets électroniques face à face. Une purge soigneuse des canalisations est indispensable avant la mise en service.
La garantie couvre 3 ans le régulateur thermostatique et 1 an contre tout vice de fabrication sur les autres éléments.
- boîtier esthétique et sécurisé réduisant les risques d’intercommunication efs/ecs
- fonction mastermix : association de 2 électrovannes et régulateur thermostatique sans chambre de mélange sous pression (norme nf médical)
- maintenance facilitée avec vannes d’arrêt 1/4 de tour intégrées et régulateur thermostatique accessible
- maintien de température et sécurité anti-brûlure
- choc thermique sécurisé accessible uniquement par service technique
- compatible avec rejets électroniques sanifirst
- rejet électronique monofluide col de cygne mural à bec tube lisse orientable démontable
- hauteur sous bec 170 mm adaptée à filtration terminale
- brise-jet étoile limitant entartrage et rétention d’eau, résistant aux chocs chlorés et thermiques
- rinçage automatique programmable désactivé par défaut
- cellule de détection infrarouge déportée pour liberté de pose
- corps et bec en laiton poli chromé
- raccordement du rejet : g m1/2" sur bec
- pression d’utilisation recommandée : 1 à 5 bar
- différence de pression admissible entre entrées : 2:1
- débit régulateur thermostatique : 6 l/min
- alimentation hydraulique : arrivée eau chaude f3/8", arrivée eau froide f3/8", sortie eau mitigée m3/8"
- température préréglée à 38°c, ajustable de 34 à 45°c
- température alimentation eau chaude sanitaire : 55 à 65°c
- température alimentation eau froide sanitaire : 5 à 25°c
- température différentielle minimale : 15°c
- position désinfections thermiques jusqu’à 80°c
- boîtier livré avec : 1 régulateur thermostatique, 2 électrovannes membranes silicone, 1 paire robinets d’arrêt g 3/8", 1 pile lithium 6v
- kit livré avec : mastermix box boîtier électronique version pile et rejet hospitalier mural bec orientable avec cellule infrarouge déportée
Le boîtier électronique intègre la fonction Mastermix, combinant deux électrovannes à membranes silicone et un régulateur thermostatique préréglé à 38°C, ajustable entre 34 et 45°C. Cette association régule le débit d’eau mitigée à 6 litres par minute et maintient la température, avec une sécurité anti-brûlure. Le choc thermique est accessible uniquement par le personnel technique via un appui long sur un bouton en façade, permettant une désinfection thermique manuelle avec une eau à 70°C pendant 30 minutes.
Le rinçage automatique programmable est désactivé par défaut afin de limiter le développement bactérien, notamment des légionelles et pseudomonas. La cellule de détection infrarouge est réglable en distance suivant une procédure impliquant de placer la main devant le détecteur lors de la remise sous tension.
L’alimentation du boîtier se fait par une pile lithium 6V (pile AA non fournie). La maintenance comprend notamment le remplacement des piles et des filtres, avec la consigne de ne rien placer devant la cellule durant ces opérations pour ne pas modifier les paramètres de détection.
En résumé, l’utilisation consiste à installer le boîtier avec son rejet mural en respectant les consignes d’emplacement, à purger les canalisations avant la mise en service, puis à utiliser le rejet électronique activé par détection infrarouge. Le réglage de la température se fait via le régulateur thermostatique accessible. Le choc thermique manuel permet une désinfection périodique. La maintenance régulière inclut le remplacement des piles et filtres sans perturber la configuration du détecteur.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Ce kit est-il compatible avec d’autres rejets électroniques Sanifirst ?
Oui, le boîtier électronique Mastermix est compatible avec les rejets électroniques Sanifirst, notamment le rejet hospitalier mural avec bec orientable et cellule infrarouge déportée livré dans le kit. Cette compatibilité facilite la sécurisation des points de puisage en milieu sanitaire.
Quelles sont les contraintes de pression et de température pour l’installation de ce kit ?
Le régulateur thermostatique supporte une pression d’utilisation recommandée comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1. La température d’alimentation en eau chaude doit être comprise entre 55 et 65°C, et celle de l’eau froide entre 5 et 25°C, avec une température différentielle minimale de 15°C.
Comment est assurée la sécurité anti-brûlure avec ce produit ?
La fonction Mastermix intègre un régulateur thermostatique préréglé à 38°C, ajustable de 34 à 45°C par l’installateur, garantissant la sécurité anti-brûlure. De plus, une position de désinfection thermique jusqu’à 80°C est accessible uniquement par les services techniques via un appui long sur le bouton en façade, assurant une désinfection manuelle sécurisée.
Quels sont les éléments facilitant la maintenance de ce kit ?
Le boîtier est équipé de vannes d’arrêt 1/4 de tour intégrées et d’un régulateur thermostatique accessible, ce qui simplifie les opérations de maintenance. Le remplacement des piles et filtres est prévu avec des instructions précises pour ne pas altérer les paramètres de détection. Le rinçage automatique est désactivé par défaut pour limiter le développement bactérien.
Quelles précautions d’installation doivent être respectées pour ce kit ?
Il est recommandé de ne pas positionner le rejet électronique face à un miroir ou à toute surface réfléchissante, et d’éviter d’installer deux rejets électroniques face à face. La purge soigneuse des canalisations est indispensable avant la mise en service pour garantir le bon fonctionnement et la durabilité du système.
Comment régler la distance de détection infrarouge ?
Le réglage se fait en coupant l’alimentation du module, puis en la remettant sous tension. Dès la remise sous tension, la LED rouge clignote : placez immédiatement la main à moins de 5 cm du détecteur. Lorsque la LED devient fixe, positionnez la main à la distance de détection souhaitée, puis attendez que la LED s’éteigne avant de retirer la main. Ce réglage est conservé en mémoire.
