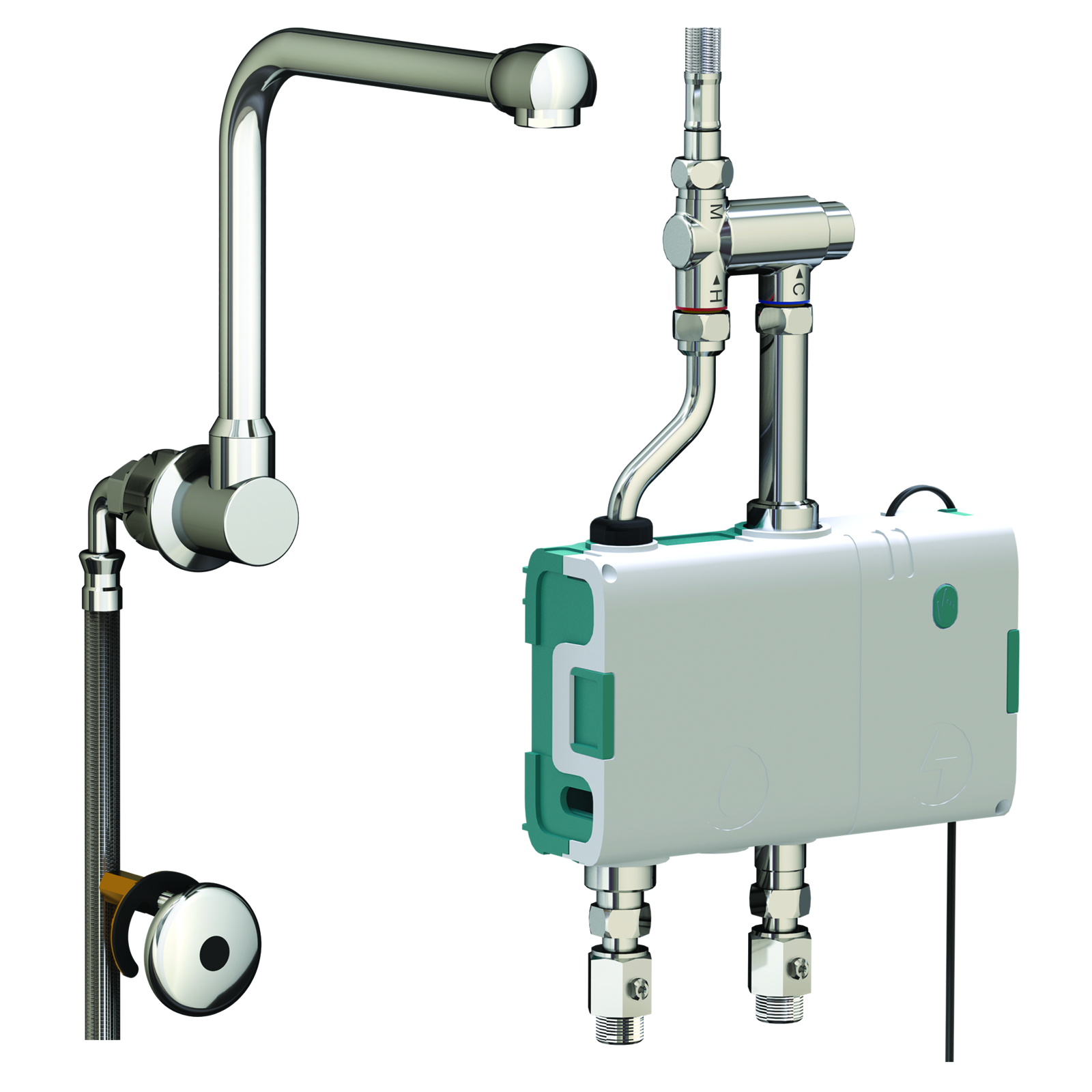

Kit boîtier électronique Mastermix avec rejet bec orientable S200 x H170 230V avec régulateur thermostatique SANIFIRST - 74022
Référence : P22374022
Découvrez Kit boîtier électronique Mastermix avec rejet bec orientable S200 x H170 230V avec régulateur thermostatique SANIFIRST - 74022 disponible à l'achat
- Réduction des risques d’intercommunication eau froide/chaude sanitaire
- Régulateur thermostatique préréglé à 38°C avec sécurité anti-brûlure
- Bec orientable et démontable limitant dépôt de biofilm
- Maintenance facilitée grâce aux vannes d’arrêt quart de tour intégrées
- Rinçage automatique désactivé pour limiter développement bactérien
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
2 documents
- Mode d’emploi - Kit boîtier électronique Mastermix avec rejet bec orientable S200 x H170 230V avec régulateur thermostatique SANIFIRST - 74022 - doc 1
- Mode d’emploi - Kit boîtier électronique Mastermix avec rejet bec orientable S200 x H170 230V avec régulateur thermostatique SANIFIRST - 74022 - doc 2
Schéma
1 document
Voir plus de documents
Kit boîtier électronique Mastermix avec rejet bec orientable S200 x H170 230V, spécialement conçu pour une utilisation en milieu hospitalier ou sanitaire.
Le boîtier électronique intègre la fonction Mastermix, qui associe deux électrovannes à membranes silicone et un régulateur thermostatique accessible, garantissant sécurité et fiabilité.
Cette configuration permet de réduire les risques d’intercommunication entre eau froide et eau chaude sanitaire, limitant ainsi le développement de bactéries.
Le boîtier est équipé de vannes d’arrêt quart de tour intégrées, facilitant la maintenance.
Le régulateur thermostatique anti-brûlure est préréglé à 38°C et réglable par l’installateur dans une plage recommandée de 34 à 45°C.
Il assure le maintien de la température et la sécurité anti-brûlure avec un réglage de choc thermique sécurisé, accessible uniquement par les services techniques via un appui long sur le bouton en façade.
Le kit comprend un rejet électronique mural monofluide à bec orientable de type col de cygne, avec un bec tube lisse démontable limitant le dépôt de biofilm.
La hauteur sous bec est adaptée pour la filtration terminale.
Le brise-jet en forme d’étoile limite le risque d’entartrage, supprime la rétention d’eau et d’impuretés, et résiste aux chocs chlorés et thermiques.
Le rinçage automatique programmable est désactivé par défaut afin de limiter le développement bactérien, notamment légionelles et pseudomonas.
La cellule de détection est déportée, offrant une plus grande liberté d’installation.
Le corps et le bec du rejet sont en laiton poli chromé avec un raccordement G M1/2" sur le bec.
Le boîtier électronique mesure 200 mm de largeur sur 170 mm de hauteur.
Le débit d’eau est réglé à 6 litres par minute.
Le raccordement hydraulique du régulateur thermostatique comprend une arrivée d’eau chaude F3/8", une arrivée d’eau froide F3/8" et une sortie d’eau mitigée M3/8".
La pression d’utilisation recommandée pour le régulateur thermostatique est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.
La température d’alimentation en eau chaude sanitaire doit être comprise entre 55 et 65°C, et celle de l’eau froide entre 5 et 25°C.
La température différentielle minimale entre l’entrée eau chaude et la sortie mitigée est de 15°C.
Une position de désinfection thermique permet d’atteindre jusqu’à 80°C.
L’alimentation électrique du boîtier est en secteur 220V AC avec une sortie 7V DC via une prise à plugger.
Le kit est livré avec un régulateur thermostatique équipé de filtres, deux électrovannes à membranes silicone, deux robinets d'arrêt G 3/8" et un transformateur.
Il comprend également le boîtier électronique MasterMix (réf. 74005) et le rejet hospitalier mural avec bec orientable et cellule infrarouge déportée (réf. 75221).
Ce produit assure une installation murale simple et efficace, avec un design esthétique et sécurisé, spécialement adapté pour sécuriser les points de puisage tels que les auges chirurgicales.
Il offre une maintenance facilitée et une réduction significative des risques bactériens grâce à ses caractéristiques techniques avancées.
Le boîtier est esthétique, sécurisé et comprend des vannes d’arrêt quart de tour intégrées facilitant la maintenance. Le régulateur thermostatique anti-brûlure est préréglé à 38°C, réglable par l’installateur dans une plage recommandée de 34 à 45°C. Il assure le maintien de la température et la sécurité anti-brûlure avec un réglage de choc thermique sécurisé, accessible uniquement par les services techniques via un appui long sur le bouton en façade.
Le kit comprend un rejet électronique mural monofluide à bec orientable de type col de cygne, avec un bec tube lisse démontable limitant le dépôt de biofilm. La hauteur sous bec est adaptée pour la filtration terminale. Le brise-jet en forme d’étoile limite le risque d’entartrage, supprime la rétention d’eau et d’impuretés, et résiste aux chocs chlorés et thermiques. Le rinçage automatique programmable est désactivé par défaut afin de limiter le développement bactérien, notamment légionelles et pseudomonas. La cellule de détection est déportée, offrant une plus grande liberté d’installation.
Le corps et le bec du rejet sont en laiton poli chromé avec un raccordement G M1/2" sur le bec. Les dimensions du boîtier électronique sont de 200 mm de largeur sur 170 mm de hauteur. Le débit d’eau est réglé à 6 litres par minute. Le raccordement hydraulique du régulateur thermostatique comprend une arrivée d’eau chaude F3/8", une arrivée d’eau froide F3/8" et une sortie d’eau mitigée M3/8". La pression d’utilisation recommandée pour le régulateur thermostatique est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.
La température d’alimentation en eau chaude sanitaire doit être comprise entre 55 et 65°C, celle de l’eau froide entre 5 et 25°C, avec une température différentielle minimale de 15°C entre l’entrée eau chaude et la sortie mitigée. Une position de désinfection thermique permet d’atteindre jusqu’à 80°C.
L’alimentation électrique du boîtier est en secteur 220V AC avec une sortie 7V DC via une prise à plugger. Le kit est livré avec un régulateur thermostatique équipé de filtres, deux électrovannes à membranes silicone, deux robinets d'arrêt G 3/8" et un transformateur. Il comprend également le boîtier électronique MasterMix (réf. 74005) et le rejet hospitalier mural avec bec orientable et cellule infrarouge déportée (réf. 75221).
Ce produit assure une installation murale simple et efficace, avec un design esthétique et sécurisé, spécialement adapté pour sécuriser les points de puisage tels que les auges chirurgicales. Il offre une maintenance facilitée et une réduction significative des risques bactériens grâce à ses caractéristiques techniques avancées. La garantie est de 3 ans sur le rejet électronique et le régulateur thermostatique, avec 1 an pour le reste des éléments du boîtier.
- boîtier esthétique et sécurisé réduisant les risques d'intercommunication eau froide/eau chaude sanitaire
- fonction mastermix : association de 2 électrovannes à membranes silicone et régulateur thermostatique
- absence de chambre de mélange sous pression en amont de l'obturateur (conforme norme NF Médical)
- sans clapet anti-retour
- maintenance facilitée avec vannes d'arrêt quart de tour intégrées et régulateur thermostatique accessible
- maintien de température et sécurité anti-brûlure
- choc thermique sécurisé accessible uniquement par services techniques via appui long sur bouton en façade
- compatible avec rejets électroniques Sanifirst pour sécurisation des points de puisage
- rejet électronique monofluide mural à bec orientable col de cygne
- bec tube lisse orientable et démontable limitant dépôt de biofilm
- hauteur sous bec adaptée pour filtration terminale
- brise-jet en étoile limitant entartrage, supprimant rétention d'eau et impuretés, résistant aux chocs chlorés et thermiques
- rinçage automatique programmable désactivé par défaut pour limiter développement bactérien (légionelles, pseudomonas)
- cellule de détection déportée offrant plus de liberté d'installation
- corps et bec en laiton poli chromé
- raccordement du rejet électronique : G M1/2" sur bec
- pression d'utilisation recommandée pour régulateur thermostatique : 1 à 5 bar
- différence de pression admissible entre entrées : 2:1
- débit du régulateur thermostatique réglé à 6 l/min
- alimentation hydraulique du régulateur thermostatique : arrivée eau chaude F3/8", arrivée eau froide F3/8", sortie eau mitigée M3/8"
- température préréglée à 38°C, réglable de 34 à 45°C
- température d'alimentation eau chaude sanitaire : 55 à 65°C
- température d'alimentation eau froide sanitaire : 5 à 25°C
- température différentielle minimale entre entrée eau chaude et sortie mitigée : 15°C
- position de désinfection thermique jusqu'à 80°C
- alimentation électrique du boîtier : secteur 220V AC / 7V DC à plugger
- boîtier livré avec : 1 régulateur thermostatique avec filtres, 2 électrovannes membranes silicone, 2 robinets d'arrêt G 3/8", 1 transformateur
- kit livré avec : boîtier électronique mastermix (réf. 74005) et rejet hospitalier mural bec orientable avec cellule infrarouge déportée (réf. 75221)
- dimensions boîtier : largeur 200 mm, hauteur 170 mm
Le fonctionnement repose sur un boîtier électronique intégrant la fonction Mastermix, qui associe deux électrovannes à membranes silicone et un régulateur thermostatique accessible. Le régulateur thermostatique est préréglé à 38°C, avec une plage de réglage recommandée entre 34 et 45°C. Il maintient la température de l’eau mitigée et assure une sécurité anti-brûlure. Un réglage de choc thermique sécurisé est accessible uniquement par les services techniques via un appui long sur un bouton en façade.
Le rejet électronique mural monofluide à bec orientable est équipé d’une cellule de détection infrarouge déportée, offrant une plus grande liberté d’installation. Le bec orientable et démontable limite le dépôt de biofilm. Le brise-jet en forme d’étoile limite les risques d’entartrage et supprime la rétention d’eau et d’impuretés. Le rinçage automatique programmable est désactivé par défaut pour limiter le développement bactérien.
Pour l’installation, il est recommandé de ne pas positionner le rejet face à un miroir ou toute surface réfléchissante, ni face à un autre robinet électronique. La fixation du boîtier et le raccordement des électrovannes, de la cellule infrarouge, de l’alimentation électrique (secteur 220V AC ou batterie) et du régulateur thermostatique se font selon les étapes illustrées dans la notice (notamment pages 7 à 15).
Le réglage de la distance de détection du capteur s’effectue en coupant puis remettant l’alimentation, en plaçant la main à la distance souhaitée devant le détecteur lors du clignotement d’une LED rouge, et en attendant l’extinction de cette LED.
L’utilisation prévoit également la réalisation d’un choc thermique manuel en positionnant le régulateur thermostatique sur la position de désinfection thermique (jusqu’à 80°C) pendant au moins 5 secondes, suivi d’un retour à la température désirée (voir pages 17-18).
La maintenance inclut le remplacement des piles (si alimentation sur batterie) et des filtres, avec les précautions de ne rien placer devant la cellule durant ces opérations pour ne pas modifier les paramètres de détection.
En résumé, ce kit s’utilise en installation murale avec une mise en service soignée, un réglage précis du régulateur thermostatique et du détecteur infrarouge, une gestion du choc thermique pour désinfection, et une maintenance régulière pour garantir un fonctionnement fiable et limiter les risques bactériens.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Ce kit est-il compatible avec les rejets électroniques Sanifirst existants ?
Oui, le boîtier électronique Mastermix est conçu pour être compatible avec les rejets électroniques Sanifirst, permettant ainsi la sécurisation des points de puisage comme les auges chirurgicales.
Quelle est la plage de réglage de la température du régulateur thermostatique intégré ?
Le régulateur thermostatique est préréglé à 38°C et peut être ajusté par l’installateur dans une plage recommandée de 34 à 45°C, assurant un maintien efficace de la température et une sécurité anti-brûlure.
Quels sont les critères de pression et température recommandés pour l’utilisation de ce kit ?
La pression d’utilisation recommandée se situe entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1. La température d’alimentation doit être comprise entre 55 et 65°C pour l’eau chaude et entre 5 et 25°C pour l’eau froide, avec une température différentielle minimale de 15°C entre l’entrée eau chaude et la sortie mitigée.
Comment ce produit limite-t-il les risques bactériens, notamment liés aux légionelles ?
Le boîtier électronique intègre la fonction Mastermix qui réduit les risques d’intercommunication entre eau froide et eau chaude sanitaire. Le rinçage automatique programmable est désactivé par défaut pour limiter le développement bactérien, et le bec orientable démontable avec tube lisse limite le dépôt de biofilm.
Quelles sont les dimensions et le débit d’eau du kit ?
Le boîtier mesure 200 mm de largeur sur 170 mm de hauteur. Le débit du régulateur thermostatique est réglé à 6 litres par minute, adapté aux usages hospitaliers et sanitaires.
Quels éléments facilitent la maintenance du kit ?
Le kit comprend des vannes d’arrêt quart de tour intégrées, un régulateur thermostatique accessible, et un bec orientable démontable. Ces caractéristiques simplifient les opérations de maintenance et de nettoyage.
