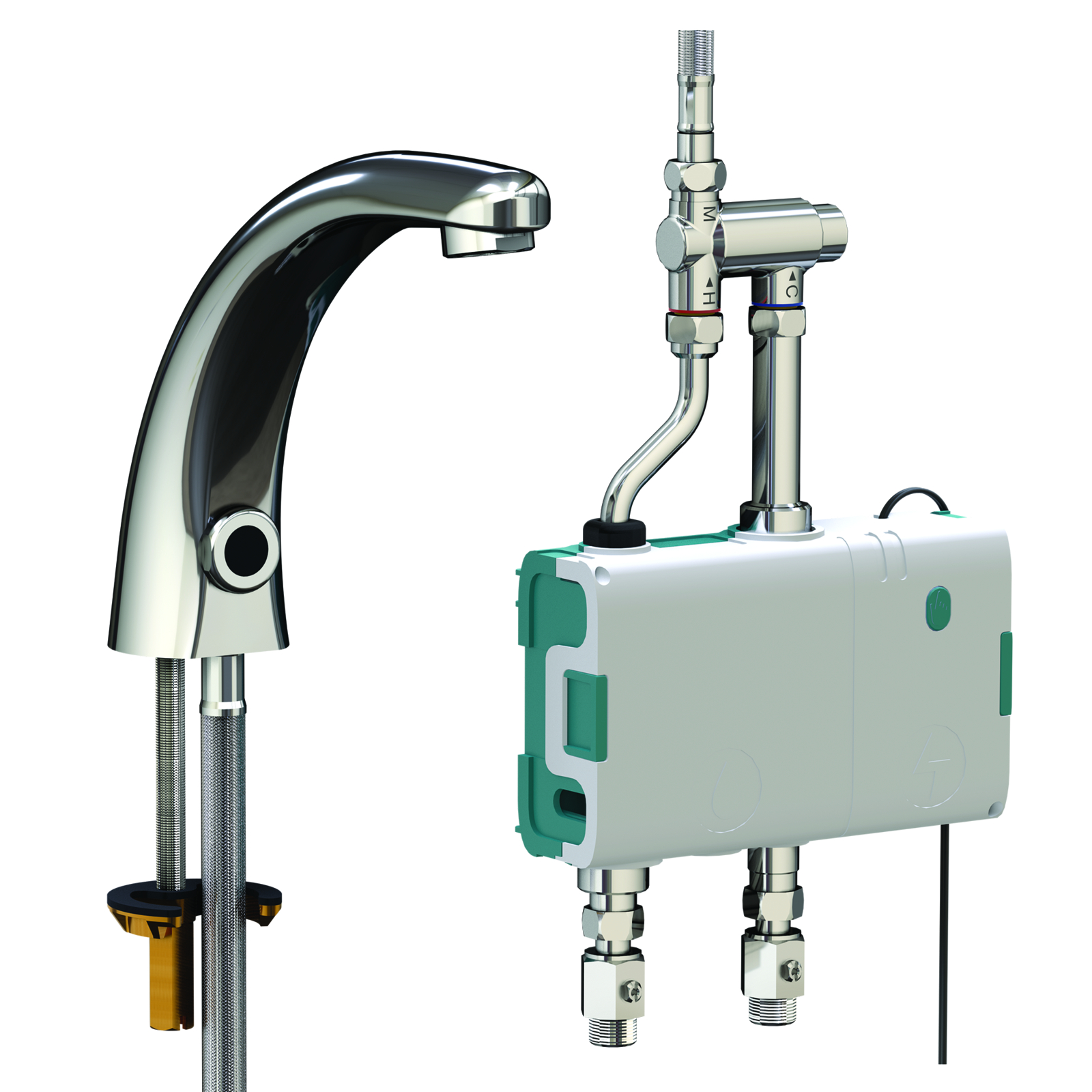

Kit boîtier électronique Mastermix bec orientable S147 H122 230V avec régulateur SANIFIRST - 74014

Le kit boîtier électronique Mastermix avec bec orientable S147 H122 est une solution performante dédiée à la gestion précise du mélange d’eau.

Ce kit comprend un boîtier esthétique et sécurisé, conçu pour réduire les risques d’intercommunication entre l’eau froide sanitaire (EFS) et l’eau chaude sanitaire (ECS), limitant ainsi le développement bactérien.
Il intègre la technologie "MASTERMIX" qui associe deux électrovannes à membranes en silicone et un régulateur thermostatique, garantissant sécurité et fiabilité.
Conformément à la norme NF Médical, le boîtier ne comporte pas de chambre de mélange sous pression en amont de l’obturateur.
Le boîtier est équipé de robinets d’arrêt G 3/8" à quart de tour intégrés, facilitant la maintenance, ainsi que d’un transformateur électrique.

Le bec orientable est fondu, avec une hauteur de 122 mm, une longueur de 148 mm et un déport maximal de 70 mm.
Le débit est de 6 litres par minute, avec un raccordement de type G 3/8".
Le boîtier est alimenté en secteur 230 V AC, transformé en 7 V DC via une prise.

Le régulateur thermostatique anti-brûlure est accessible uniquement par les services techniques, par un appui long sur le bouton en façade.
Il assure un maintien sécurisé de la température et un choc thermique contrôlé.

Le rejet électronique est monofluide avec un bec fondu fixe et une cellule de détection infrarouge.
Un rinçage automatique programmable est désactivé par défaut pour limiter le développement bactérien, notamment des légionelles et pseudomonas.

La pression d’utilisation recommandée pour le régulateur thermostatique est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.

Ce kit est compatible avec les rejets électroniques Sanifirst, favorisant la sécurisation des auges chirurgicales ou autres points de puisage.

Le kit livré comprend un régulateur thermostatique avec filtres, deux électrovannes à membranes silicone, deux robinets d'arrêt G 3/8" et un transformateur.
Le kit complet associe le boîtier électronique MasterMix Box (réf 74005) et le rejet hospitalier mural monofluide avec cellule infrarouge (réf 75209).

Les dimensions totales sont de 643 mm de hauteur, avec un espacement de 68 mm entre les raccordements G 3/8".
Le bec mesure 148 mm de longueur et 122 mm de hauteur.

Cette solution offre une gestion électronique fiable, sécurisée et pratique, adaptée aux installations nécessitant un contrôle précis de la température et du débit d’eau.
Elle facilite la maintenance et assure une sécurité optimale contre les brûlures et le développement bactérien dans les réseaux d’eau sanitaire.

• boîtier esthétique et sécurisé réduisant les risques d’intercommunication eau froide sanitaire/eau chaude sanitaire
• fonction "MASTERMIX" : 2 électrovannes membranes silicone et régulateur thermostatique
• absence de chambre de mélange sous pression en amont de l’obturateur (norme NF Médical)
• sans clapet anti-retour
• maintenance facilitée avec robinets d’arrêt G 3/8" à quart de tour intégrés
• régulateur thermostatique accessible uniquement par les services techniques par appui long sur bouton en façade
• maintien sécurisé de la température et sécurité anti-brûlure
• choc thermique sécurisé
• compatible avec rejets électroniques Sanifirst
• rejet électronique monofluide à bec fondu fixe
• rinçage automatique programmable désactivé par défaut
• cellule de détection infrarouge
• corps et bec en matière fondu fixe
• raccordement du rejet électronique : G 3/8"
• pression d’utilisation recommandée pour régulateur thermostatique : 1 à 5 bar
• différence de pression admissible entre les entrées : 2:1
• alimentation électrique : secteur 220 V AC / 7 V DC à plugger (prise)
• dimensions totales : hauteur 643 mm, espacement entre raccordements 68 mm
• bec orientable longueur 148 mm, hauteur 122 mm, déport maximal 70 mm
• débit : 6 litres par minute
• boîtier livré avec 1 régulateur thermostatique (avec filtres), 2 électrovannes membranes silicone, 2 robinets d’arrêt G 3/8", 1 transformateur
• kit complet associe boîtier électronique MasterMix Box (réf 74005) et rejet hospitalier mural monofluide avec cellule infrarouge (réf 75209)

Le produit fonctionne par détection infrarouge qui déclenche l’écoulement d’eau. Le boîtier électronique Mastermix est alimenté en secteur 230 V AC, transformé en 7 V DC, et associe deux électrovannes à membranes silicone ainsi qu’un régulateur thermostatique accessible uniquement par les services techniques via un appui long sur un bouton en façade.

L’utilisation consiste à activer l’eau par détection sans contact via une cellule infrarouge intégrée au bec orientable. Le rinçage automatique programmable est désactivé par défaut pour limiter le développement bactérien.

Le régulateur thermostatique permet de maintenir une température sécurisée et de réaliser un choc thermique contrôlé. Ce choc thermique s’effectue en actionnant le régulateur thermostatique pour porter l’eau à une température de 70°C pendant au moins 5 secondes, puis en revenant à la température désirée, dans un délai maximal de 30 minutes (cf. schéma page 17 du guide d’utilisation).

Le produit est destiné à être utilisé dans des installations nécessitant un contrôle précis de la température et du débit d’eau, notamment pour la sécurisation des points de puisage hospitaliers comme les auges chirurgicales.

Avant toute mise en service, il est indispensable de purger soigneusement les canalisations afin de ne pas endommager les mécanismes. La pression d’utilisation recommandée pour le régulateur thermostatique est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.

En cas de fonctionnement non conforme, il est conseillé de vérifier que rien ne se trouve devant la cellule infrarouge lors de la mise sous tension ou du réglage, afin de ne pas perturber les paramètres de détection.

Le réglage de la distance de détection se fait en coupant l’alimentation, puis en la rétablissant, et en plaçant la main à la distance souhaitée devant le détecteur jusqu’à ce que la LED rouge s’allume en continu, puis en attendant qu’elle s’éteigne avant de retirer la main. Ce réglage est conservé en mémoire tant qu’aucun objet ne se trouve à moins de 5 cm du détecteur lors de la remise sous tension.

L’entretien inclut le remplacement des piles (pour la version avec boîtier pile) et le remplacement des filtres conformément aux instructions spécifiques. Le nettoyage du revêtement chromé doit être effectué uniquement à l’eau savonneuse.

En résumé, l’utilisation consiste à installer le kit en respectant les préconisations de purge et de pression, à activer l’eau par détection infrarouge, à régler la distance de détection si nécessaire, à réaliser un choc thermique périodique via le régulateur thermostatique pour limiter le développement bactérien, et à effectuer l’entretien régulier des filtres et piles selon les instructions.
