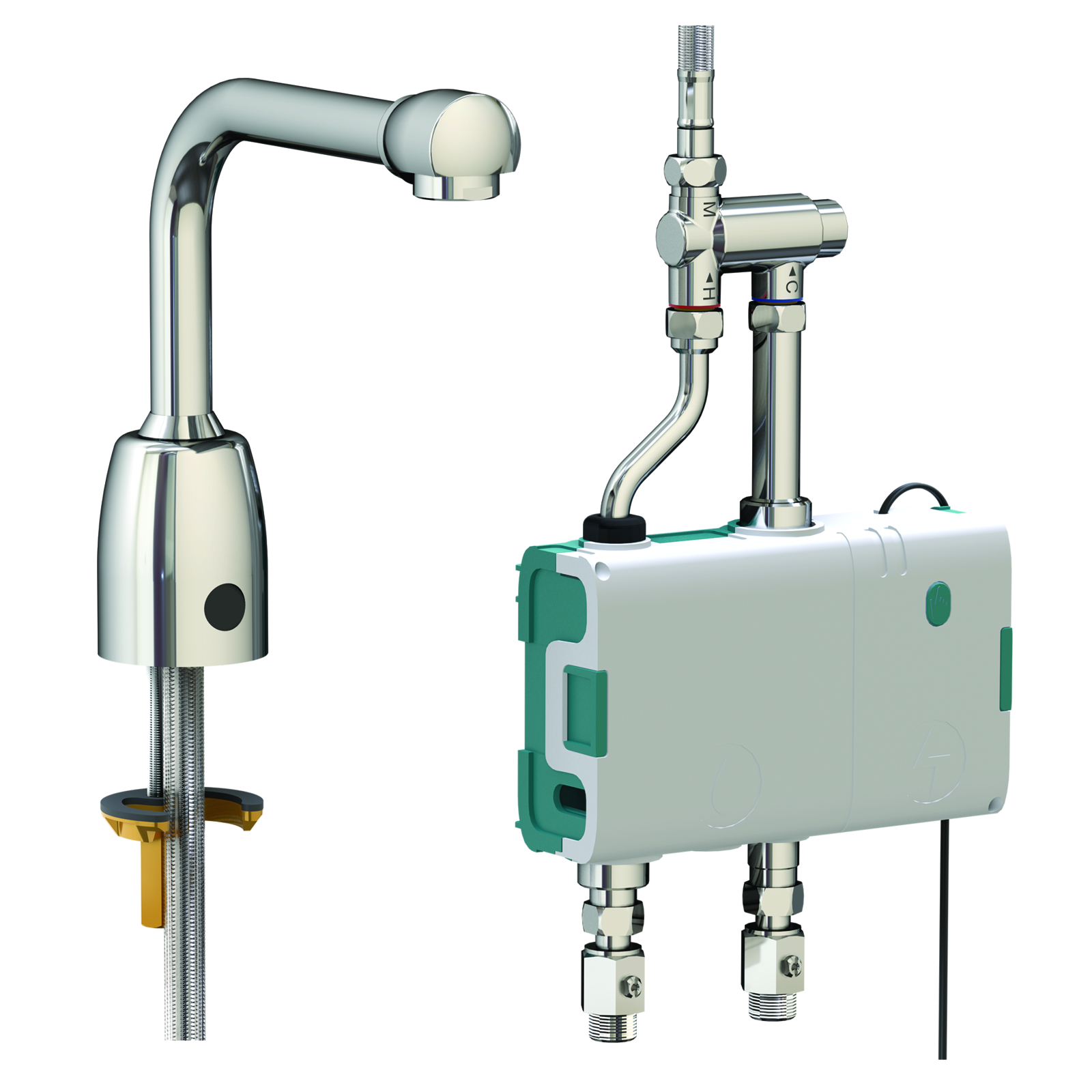

Kit boîtier électronique Mastermix débit 6l/min bec fixe S150 H150 secteur SANIFIRST - 74008

Kit boîtier électronique Mastermix conçu pour un mélange d'eau électronique avec fonction de rejet simple sur plage.

Le bec est fixe, avec un tube lisse en laiton poli chromé limitant le dépôt de biofilm.
Ses dimensions sont de 150 mm en largeur, 150 mm en hauteur et un diamètre de bec de 50 mm.
La hauteur totale du boîtier est de 623 mm, avec un raccordement en G3/8".

Le débit est régulé à 6 litres par minute, assurant un contrôle précis du débit.
Le kit est alimenté par secteur 220V AC avec prise, converti en 7V DC via un transformateur mural.
Le raccordement hydraulique comprend une sortie eau mitigée en M3/8" et des arrivées eau chaude et eau froide en F3/8".

Il intègre un régulateur thermostatique préréglé à 38°C, ajustable par l’installateur de plein chaud à plein froid, avec une plage recommandée entre 34 et 45°C.
La température d’alimentation en eau chaude doit être comprise entre 55 et 65°C, celle de l’eau froide entre 5 et 25°C.
La différence minimale de température entre entrée eau chaude et sortie mitigée est de 15°C.
Le régulateur permet une position de désinfection thermique jusqu’à 80°C.

Deux électrovannes à membranes en silicone assurent un contrôle fiable et précis du débit et de la température.
Le boîtier comporte également des vannes d'arrêt 1/4 de tour intégrées pour faciliter la maintenance.

Le rejet électronique est équipé d’une cellule infrarouge de détection pour un fonctionnement électronique optimal.
Le rinçage automatique programmable est désactivé par défaut afin de limiter le développement bactérien, notamment des légionelles et pseudomonas.

Le boîtier est conçu pour réduire les risques d’intercommunication entre eau froide sanitaire (EFS) et eau chaude sanitaire (ECS), limitant ainsi le développement bactérien.
Il ne possède pas de clapet anti-retour et respecte les exigences de la norme NF Médical.

Le choc thermique est sécurisé et accessible uniquement par les services techniques via un appui long sur le bouton en façade et la mise en plein chaud sur le régulateur thermostatique.

La pression d’utilisation recommandée pour le régulateur thermostatique est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.

Ce kit est compatible avec les rejets électroniques Sanifirst, favorisant la sécurisation des auges chirurgicales ou autres points de puisage.

Le kit comprend un régulateur thermostatique, deux électrovannes membranes silicone, une paire de robinets d'arrêt G 3/8'' et un transformateur mural.

Ce produit est conçu pour une installation fiable et durable dans des environnements professionnels nécessitant un mélange d’eau électronique avec débit maîtrisé et sécurité anti-brûlure optimale.

• boîtier esthétique et sécurisé réduisant les risques d'intercommunication EFS/ECS
• fonction mastermix : 2 électrovannes et régulateur thermostatique, absence de chambre de mélange sous pression
• sans clapet anti-retour
• maintenance facilitée : vannes d'arrêt 1/4 de tour intégrées et régulateur thermostatique accessibles
• choc thermique sécurisé accessible uniquement par services techniques
• compatible avec rejets électroniques Sanifirst
• rejet électronique à bec fixe : bec tube lisse limitant dépôt de biofilm
• rinçage automatique programmable désactivé par défaut
• cellule de détection infrarouge
• corps et bec en laiton poli chromé
• raccordement rejet électronique : G M1/2" sur bec
• pression d’utilisation recommandée pour régulateur thermostatique : 1 à 5 bar
• différence de pression admissible entre entrées : 2:1
• débit régulateur thermostatique : 6 l/min
• arrivées eau chaude et eau froide F3/8", sortie eau mitigée M3/8"
• température préréglée à 38°C, ajustable de 34 à 45°C
• température alimentation eau chaude : 55 à 65°C
• température alimentation eau froide : 5 à 25°C
• température différentielle minimale : 15°C
• position désinfection thermique jusqu’à 80°C
• alimentation électrique : secteur 220V AC / 7V DC à plugger (prise)
• boîtier livré avec 1 régulateur thermostatique, 2 électrovannes membranes silicone, 1 paire robinets d'arrêt G 3/8", 1 transformateur mural

Le kit boîtier électronique Mastermix s’utilise en associant un boîtier électronique équipé de deux électrovannes et d’un régulateur thermostatique préréglé, avec un rejet électronique à bec fixe muni d’une cellule infrarouge de détection. L’ensemble fonctionne sur alimentation secteur 220V AC convertie en 7V DC.

Le principe d’utilisation consiste à réguler électroniquement le mélange d’eau chaude et froide pour obtenir une eau mitigée à température contrôlée, avec un débit régulé à 6 litres par minute. L’utilisateur active l’eau par détection infrarouge au niveau du bec fixe. Le boîtier intègre un régulateur thermostatique accessible uniquement au technicien, permettant d’ajuster la température de l’eau mitigée dans une plage recommandée entre 34 et 45°C, avec une température préréglée à 38°C. Une fonction de choc thermique peut être activée par les services techniques pour une désinfection thermique jusqu’à 80°C.

Le kit est destiné à un usage professionnel, notamment dans des environnements nécessitant une sécurité anti-brûlure et une limitation du développement bactérien. Le rinçage automatique du rejet électronique est désactivé par défaut afin de limiter la prolifération bactérienne. Le boîtier est compatible avec les rejets électroniques Sanifirst, utilisés pour sécuriser des points de puisage tels que les auges chirurgicales.

En cas de mise en service, il est nécessaire de purger soigneusement les canalisations avant l’utilisation. La pression d’utilisation recommandée pour le régulateur thermostatique est comprise entre 1 et 5 bars, avec une différence admissible entre les entrées de 2:1.

Pour réaliser un choc thermique, il faut actionner la fonction dédiée sur le boîtier (accessible par un appui long sur un bouton en façade) et régler le régulateur thermostatique en position plein chaud. L’eau chaude à 70°C doit alors s’écouler pendant au moins 5 secondes, puis la température est ramenée à la température désirée dans un délai maximal de 30 minutes.

La maintenance inclut notamment le remplacement des piles du boîtier électronique (en cas d’utilisation d’une version avec alimentation par piles) et le remplacement des filtres selon la notice spécifique. Durant les opérations de maintenance ou de réglage, il est impératif de ne rien placer devant la cellule infrarouge pour ne pas modifier les paramètres de détection.

En résumé, le produit s’utilise en contrôlant électroniquement le mélange d’eau chaude et froide via un boîtier équipé de régulation thermostatique et électrovannes, avec activation par détection infrarouge, dans des conditions de pression et de température spécifiques, et avec des fonctions de sécurité et de désinfection thermique accessibles au personnel technique.
