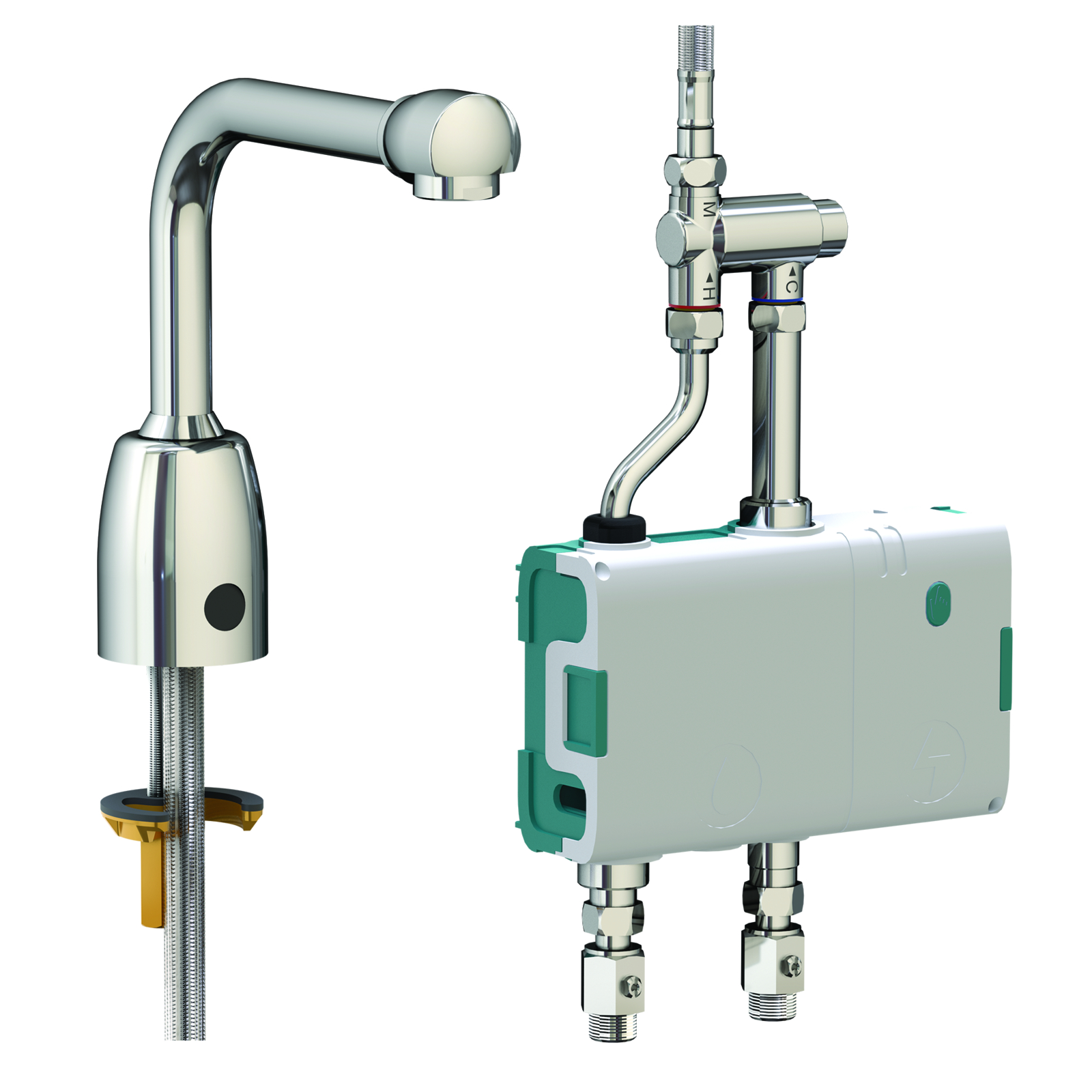

Kit boîtier électronique Mastermix rejet bec fixe S150 H150 piles non fournies SANIFIRST - 74009

Kit boîtier électronique Mastermix avec fonction Mastermix et rejet simple sur plage.

Ce boîtier électronique est équipé d’un bec lisse fixe aux dimensions S150 H150, conçu pour limiter le dépôt de biofilm.
Il assure un débit régulé à 6 litres par minute.
L’alimentation électrique se fait par 6 piles AA non fournies.
Le raccordement hydraulique est de type M3/8".

Le système intègre un régulateur thermostatique préréglé à 38°C, ajustable par l’installateur dans une plage recommandée de 34 à 45°C.
Il garantit un maintien de température optimal avec une sécurité anti-brûlure.
La température d’alimentation en eau chaude doit être comprise entre 55 et 65°C, et celle de l’eau froide entre 5 et 25°C.
La différence minimale de température entre l’entrée eau chaude et la sortie eau mitigée est de 15°C.
Le boîtier permet des désinfections thermiques jusqu’à 80°C.

Le kit intègre deux électrovannes à membranes silicone pour un contrôle précis du flux d’eau.
Ce dispositif ne comporte pas de clapet anti-retour et ne possède pas de chambre de mélange sous pression en amont de l’obturateur, conformément à la norme NF Médical.
La maintenance est facilitée grâce à des vannes d’arrêt 1/4 de tour intégrées et un régulateur thermostatique accessible.
Un choc thermique sécurisé est possible, accessible uniquement par les services techniques via un appui long sur le bouton en façade du boîtier et une mise en plein chaud du régulateur thermostatique.

Le rejet électronique est doté d’une cellule de détection infrarouge et d’un bec tube lisse en laiton poli chromé.
Le rinçage automatique est programmable et désactivé par défaut pour limiter le développement bactérien (légionelles, pseudomonas…).
Le raccordement du rejet électronique se fait en G M1/2" sur le bec.

La pression d’utilisation recommandée pour le régulateur thermostatique est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.

Le kit comprend un régulateur thermostatique, deux électrovannes membranes silicone, une paire de robinets d’arrêt G 3/8’’ et une pile lithium 6V.
Il est conçu pour une installation simple et une utilisation fiable dans des environnements nécessitant un contrôle électronique du mélange et du rejet d’eau.
Le produit est compatible avec les rejets électroniques Sanifirst, favorisant la sécurisation des auges chirurgicales ou autres points de puisage.

Pour garantir un bon fonctionnement, il est recommandé de ne pas installer ce produit face à un miroir ou toute surface réfléchissante, ni face à un autre robinet électronique.
La pression de service recommandée suit la norme NF EN 1111 avec 1 à 5 bars et un ΔP inférieur à 1 bar.

Le revêtement chromé doit être nettoyé exclusivement à l’eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniaqué.

Ce produit peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités réduites, sous surveillance ou après instructions spécifiques.
Le nettoyage et la maintenance doivent être réalisés par du personnel qualifié.

Les dimensions totales du kit avec bec fixe S150 H150 sont de 150 mm en hauteur et 150 mm en saillie, avec une fixation en G3/8" et une hauteur totale d’environ 670 mm.

Le produit permet la réalisation d’un choc thermique manuel pour la désinfection, avec un rinçage à 70°C pendant 30 minutes, suivi d’un retour à la température désirée.

L’ensemble du système est conçu pour offrir sécurité, fiabilité, maintenance facilitée et conformité aux normes médicales, avec un contrôle électronique précis du mélange et du rejet d’eau.

• fonction mastermix : association de 2 électrovannes et d'un régulateur thermostatique, sans chambre de mélange sous pression en amont de l'obturateur
• absence de clapet anti-retour
• maintenance facilitée : vannes d'arrêt 1/4 de tour intégrées et régulateur thermostatique accessible
• sécurité anti-brûlure et maintien de température
• choc thermique sécurisé accessible uniquement par les services techniques
• compatible avec rejets électroniques Sanifirst
• rejet électronique à bec tube lisse fixe limitant le dépôt de biofilm
• rinçage automatique programmable désactivé par défaut
• cellule de détection infrarouge
• corps et bec en laiton poli chromé
• raccordement rejet électronique : G M1/2" sur bec
• pression d'utilisation recommandée : 1 à 5 bar
• différence de pression admissible entre entrées : 2:1
• débit régulé du thermostatique : 6 l/min
• arrivée eau chaude F3/8"
• arrivée eau froide F3/8"
• sortie eau mitigée M3/8"
• température préréglée à 38°C, ajustable de 34 à 45°C
• température alimentation eau chaude : 55 à 65°C
• température alimentation eau froide : 5 à 25°C
• température différentielle minimale : 15°C
• position désinfections thermiques jusqu'à 80°C
• boîtier livré avec : 1 régulateur thermostatique, 2 électrovannes membranes silicone, 1 paire de robinets d'arrêt G 3/8", 1 pile lithium 6V

Le produit fonctionne par un système électronique intégrant un régulateur thermostatique et deux électrovannes à membranes silicone, permettant un contrôle précis du mélange et du rejet d’eau. L’alimentation se fait par 6 piles AA non fournies, et le boîtier est équipé d’une cellule de détection infrarouge pour le déclenchement du rejet électronique.

Pour l’utilisation, l’utilisateur active le boîtier électronique qui régule le débit d’eau à 6 litres par minute et maintient une température préréglée (réglable entre 34 et 45°C par l’installateur). Le rejet d’eau se fait par un bec fixe lisse, limitant le dépôt de biofilm, avec un rinçage automatique programmable, désactivé par défaut afin de limiter le développement bactérien (légionelles, pseudomonas).

Le produit permet la réalisation d’un choc thermique manuel pour la désinfection : l’utilisateur doit activer ce choc thermique en appuyant sur un bouton en façade (accessible uniquement par les services techniques), ce qui déclenche un rinçage à 70°C pendant 30 minutes. Après ce temps, le système revient à la température désirée. Cette procédure vise à désinfecter efficacement le système.

Le boîtier électronique doit être installé en évitant les surfaces réfléchissantes, comme un miroir, ou la présence d’un autre robinet électronique face à face, afin d’assurer un bon fonctionnement de la cellule de détection.

En cas de fonctionnement non conforme, il est recommandé de ne rien placer devant la cellule de détection lors des opérations de réglage ou de maintenance pour ne pas modifier les paramètres de détection. Le remplacement des piles doit être réalisé par un personnel qualifié, en veillant à ne pas obstruer la cellule pendant cette opération.

Le produit est utilisable dans des environnements nécessitant un contrôle électronique du mélange et du rejet d’eau, notamment pour sécuriser des points de puisage tels que les auges chirurgicales.

En résumé, pour utiliser ce kit, il faut :
- Alimenter le boîtier avec 6 piles AA (non fournies).
- Activer le robinet électronique, qui détecte la présence de la main grâce à la cellule infrarouge pour déclencher le débit d’eau.
- Régler la température de l’eau mitigée par le régulateur thermostatique selon les besoins (entre 34 et 45°C).
- Effectuer un choc thermique manuel en cas de désinfection, par activation spécifique du boîtier, avec un rinçage à 70°C pendant 30 minutes.
- Programmer ou laisser désactivé le rinçage automatique pour limiter le développement bactérien.
- Veiller à l’installation conforme, notamment éviter les surfaces réfléchissantes face au capteur.
- Remplacer les piles et effectuer la maintenance par du personnel qualifié, en respectant les précautions sur la cellule de détection.

Ces indications sont issues du mode d’emploi, de la fiche technique et de la notice d’installation fournies.
