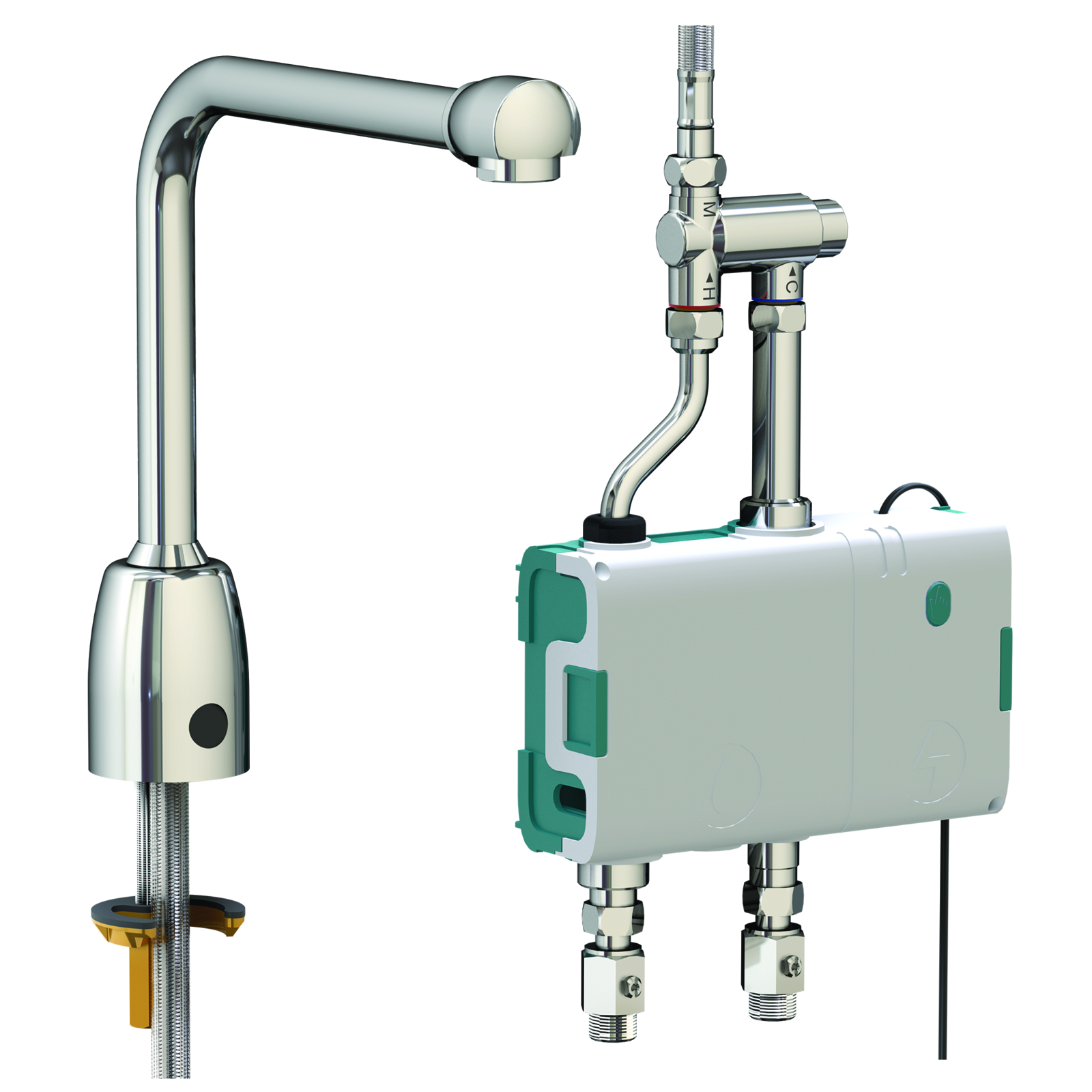

Kit boîtier électronique Mastermix + rejet bec fixe S200 H200 230V avec thermostatique SANIFIRST - 74010
Référence : P22374010
Découvrez Kit boîtier électronique Mastermix + rejet bec fixe S200 H200 230V avec thermostatique SANIFIRST - 74010 disponible à l'achat
- Débit régulé précis à 6 l/min pour un contrôle optimal
- Sécurité anti-brûlure avec régulation thermostatique réglable
- Rejet électronique avec rinçage automatique programmable
- Installation et maintenance facilitées grâce aux vannes d’arrêt
- Matériaux durables en laiton poli chromé pour hygiène garantie
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
2 documents
Schéma
1 document
Voir plus de documents
Le kit boîtier électronique Mastermix Sanifirst est un système complet conçu pour la gestion thermostatique et électronique de l’eau, particulièrement adapté aux environnements médicaux et sensibles.
Ce kit intègre un boîtier électronique Mastermix qui combine deux électrovannes à membranes en silicone avec un régulateur thermostatique préréglé à 38°C, ajustable entre 34 et 45°C par l’installateur.
Le débit est régulé à 6 litres par minute, garantissant un contrôle précis du flux d’eau.
L’alimentation électrique se fait sur secteur 230V AC / 7V DC via une prise, avec une option d’alimentation par piles (6 piles AA non fournies).
Le boîtier comprend des vannes d’arrêt quart de tour pour faciliter la maintenance et un accès simplifié au régulateur thermostatique.
Il assure une sécurité anti-brûlure grâce à la régulation thermostatique et propose une fonction de choc thermique sécurisé, accessible uniquement aux services techniques par un appui long sur le bouton en façade.
Le régulateur supporte une pression d’utilisation recommandée entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.
Les températures d’alimentation doivent être comprises entre 55 et 65°C pour l’eau chaude et entre 5 et 25°C pour l’eau froide.
La position de désinfection thermique permet un choc thermique jusqu’à 80°C.
Le rejet électronique est équipé d’un bec fixe lisse en laiton poli chromé, mesurant 200 mm de hauteur, 200 mm de longueur et 50 mm de diamètre, ce qui limite le dépôt de biofilm.
Il intègre une cellule infrarouge de détection et un rinçage automatique programmable, désactivé par défaut, visant à limiter le développement bactérien, notamment des légionelles et pseudomonas.
Le raccordement hydraulique du boîtier se fait avec des arrivées d’eau chaude et froide en F3/8" et une sortie eau mitigée en M3/8".
Le rejet électronique se raccorde en G M1/2".
Le kit comprend un régulateur thermostatique, deux électrovannes à membranes silicone, une paire de robinets d’arrêt G3/8", un transformateur mural, le boîtier électronique Mastermix (réf. 74005) et le rejet hospitalier électronique avec cellule infrarouge et saillie 200 mm (réf. 75201).
Pour une installation optimale, il est recommandé de purger soigneusement les canalisations avant la mise en service.
Le robinet ne doit pas être positionné face à un miroir ou une surface réfléchissante, ni en vis-à-vis d’une autre robinetterie électronique, afin d’assurer le bon fonctionnement du capteur.
Les matériaux utilisés garantissent durabilité et hygiène : le corps et le bec du rejet sont en laiton poli chromé, et les électrovannes sont équipées de membranes en silicone.
Ce kit respecte la norme NF Médical grâce à l’absence d’une chambre de mélange sous pression en amont.
L’entretien doit être réalisé avec soin, en évitant tout produit abrasif ou corrosif.
Le revêtement chromé se nettoie exclusivement à l’eau savonneuse.
Le remplacement des piles et des filtres doit être effectué régulièrement selon la notice fournie.
Ce kit est particulièrement adapté aux installations nécessitant un contrôle fiable, sécurisé et hygiénique du débit d’eau, telles que les auges chirurgicales ou autres points de puisage sensibles.
Il allie confort d’utilisation, sécurité thermique et prévention des risques bactériologiques.
Les dimensions principales du bec fixe sont de 200 mm de hauteur, 200 mm de longueur et 50 mm de diamètre.
La pression d’utilisation recommandée est comprise entre 1 et 5 bars.
Le débit est régulé à 6 litres par minute.
Ce kit offre une solution innovante et sécurisée pour la gestion électronique et thermostatique de l’eau, conforme aux exigences des environnements médicaux.
Le boîtier, esthétique et sécurisé, réduit les risques d’intercommunication entre eau froide et eau chaude sanitaire (EFS/ECS), limitant ainsi le développement bactérien. Il ne comporte pas de chambre de mélange sous pression ni de clapet anti-retour, conformément à la norme NF Médical. La maintenance est facilitée grâce à des vannes d’arrêt quart de tour intégrées et un accès simplifié au régulateur thermostatique.
Ce système garantit une sécurité anti-brûlure et un maintien stable de la température. Une fonction de choc thermique sécurisé, accessible uniquement par les services techniques via un appui long sur le bouton en façade, permet une désinfection thermique jusqu’à 80°C. La pression d’utilisation recommandée est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1. Les températures d’alimentation doivent être comprises entre 55 et 65°C pour l’eau chaude et entre 5 et 25°C pour l’eau froide, avec une température différentielle minimale de 15°C.
Le rejet électronique est équipé d’un bec fixe lisse en laiton poli chromé de 200 mm de hauteur, 200 mm de longueur et 50 mm de diamètre, conçu pour limiter le dépôt de biofilm. Il intègre une cellule infrarouge de détection et un rinçage automatique programmable, désactivé par défaut, pour limiter le développement bactérien, notamment des légionelles et pseudomonas. Le raccordement hydraulique du rejet se fait en G M1/2".
L’alimentation électrique du boîtier se réalise sur secteur 220V AC / 7V DC via une prise à plugger, avec une option d’alimentation par piles (6 piles AA non fournies). Le kit comprend un régulateur thermostatique, deux électrovannes à membranes silicone, une paire de robinets d’arrêt G3/8", un transformateur mural, le boîtier électronique Mastermix (réf. 74005) et le rejet hospitalier électronique avec cellule infrarouge et saillie 200 mm (réf. 75201).
Pour assurer un fonctionnement optimal, il est recommandé de purger soigneusement les canalisations avant la mise en service. Le robinet ne doit pas être positionné face à un miroir ou une surface réfléchissante, ni en vis-à-vis d’une autre robinetterie électronique, afin de garantir la bonne détection du capteur infrarouge.
Les matériaux utilisés, notamment le corps et le bec en laiton poli chromé et les membranes en silicone des électrovannes, assurent durabilité et hygiène. L’entretien s’effectue avec des produits non abrasifs, le revêtement chromé se nettoyant exclusivement à l’eau savonneuse. Le remplacement régulier des piles et des filtres est nécessaire selon la notice fournie.
Ce kit offre une solution innovante, sécurisée et conforme aux exigences des environnements médicaux, particulièrement adaptée aux points de puisage sensibles tels que les auges chirurgicales, alliant confort d’utilisation, sécurité thermique et prévention des risques bactériologiques. La garantie couvre 3 ans pour le rejet électronique et le régulateur thermostatique, ainsi qu’1 an contre tout vice de fabrication sur les autres éléments.
- boîtier esthétique et sécurisé réduisant les risques d'intercommunication EFS/ECS
- fonction mastermix : 2 électrovannes membranes silicone et régulateur thermostatique sans chambre de mélange sous pression
- absence de clapet anti-retour
- maintenance facilitée avec vannes d'arrêt 1/4 de tour et régulateur thermostatique accessible
- sécurité anti-brûlure et maintien de température
- choc thermique sécurisé accessible uniquement par services techniques
- compatible avec rejets électroniques Sanifirst
- rejet électronique à bec fixe lisse limitant dépôt de biofilm
- rinçage automatique programmable désactivé par défaut
- cellule de détection infrarouge
- corps et bec du rejet en laiton poli chromé
- raccordement rejet électronique : G M1/2"
- pression d'utilisation recommandée : 1 à 5 bar
- différence de pression admissible entre entrées : 2:1
- débit régulé du thermostatique : 6 l/min
- alimentation hydraulique : arrivée eau chaude F3/8", arrivée eau froide F3/8", sortie eau mitigée M3/8"
- température préréglée : 38°C, réglable de 34 à 45°C
- température alimentation eau chaude : 55 à 65°C
- température alimentation eau froide : 5 à 25°C
- température différentielle minimale : 15°C
- position désinfection thermique jusqu'à 80°C
- alimentation électrique : secteur 220V AC / 7V DC à plugger (prise)
- boîtier livré avec : 1 régulateur thermostatique, 2 électrovannes membranes silicone, 1 paire robinets d'arrêt G3/8", 1 transformateur mural
- kit livré avec : réf 74005 boîtier électronique Mastermix, réf 75201 rejet hospitalier électronique avec cellule infrarouge saillie 200 mm
Le fonctionnement repose sur un régulateur thermostatique préréglé à 38°C, ajustable entre 34 et 45°C par l’installateur, qui maintient la température de l’eau mitigée et assure une sécurité anti-brûlure. L’eau s’écoule via un rejet électronique à bec fixe équipé d’une cellule infrarouge de détection qui commande le débit d’eau de façon automatique. Le débit est régulé à 6 litres par minute.
Avant la mise en service, il est indispensable de purger soigneusement les canalisations pour éviter d’endommager les mécanismes. Le robinet ne doit pas être installé face à un miroir ou une surface réfléchissante, ni en vis-à-vis d’une autre robinetterie électronique, pour garantir le bon fonctionnement du capteur infrarouge. La pression d’utilisation recommandée est comprise entre 1 et 5 bars.
En cas de choc thermique (désinfection thermique), un appui long sur le bouton en façade du boîtier, accessible uniquement aux services techniques, active une position de désinfection permettant un choc thermique jusqu’à 80°C pendant 30 minutes. Après cette opération, il faut remettre le régulateur à la température désirée.
Le rinçage automatique du rejet est programmable mais désactivé par défaut. Il vise à limiter le développement bactérien, notamment des légionelles et pseudomonas.
Le remplacement des piles et des filtres doit être effectué régulièrement selon la notice fournie. Lors du remplacement des piles ou des filtres, il est impératif de ne rien placer devant la cellule infrarouge afin de ne pas modifier les paramètres de détection.
Le nettoyage du revêtement chromé doit se faire exclusivement à l’eau savonneuse, en évitant tout produit abrasif ou corrosif.
Ce kit est destiné à une utilisation dans des environnements médicaux ou sensibles, notamment pour la gestion sécurisée et hygiénique du débit d’eau sur des points de puisage sensibles comme les auges chirurgicales.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Quels sont les critères de compatibilité hydraulique à vérifier avant l'installation de ce kit ?
Le kit Mastermix est conçu pour des arrivées d’eau chaude et froide en F3/8" et une sortie eau mitigée en M3/8". Le rejet électronique se raccorde en G M1/2". La pression d’utilisation recommandée pour le régulateur thermostatique est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.
Comment fonctionne la régulation thermostatique et quelle est sa plage de réglage ?
Le régulateur thermostatique est préréglé à 38°C, avec une possibilité d’ajustement par l’installateur entre 34 et 45°C. Il maintient la température de l’eau mélangée pour assurer une sécurité anti-brûlure, avec une température d’alimentation en eau chaude recommandée entre 55 et 65°C et en eau froide entre 5 et 25°C.
Quels sont les dispositifs de sécurité thermique intégrés au boîtier électronique ?
Le boîtier intègre une sécurité anti-brûlure grâce à la régulation thermostatique et une fonction de choc thermique sécurisé accessible uniquement par les services techniques via un appui long sur le bouton en façade. La position désinfection thermique permet un choc thermique jusqu’à 80°C pour la désinfection.
Quelles sont les précautions à prendre pour l’installation du rejet électronique afin d’assurer son bon fonctionnement ?
Il est recommandé de ne pas positionner le robinet face à un miroir ou une surface réfléchissante, ni en vis-à-vis d’une autre robinetterie électronique, afin d’assurer le bon fonctionnement du capteur infrarouge. La purge soigneuse des canalisations avant mise en service est également indispensable.
Comment s’effectue l’entretien du kit et quels sont les éléments à remplacer régulièrement ?
L’entretien du revêtement chromé du rejet se fait uniquement à l’eau savonneuse, en évitant tout produit abrasif ou corrosif. Le remplacement régulier des piles (6 piles AA non fournies) et des filtres est nécessaire, selon les indications de la notice d’utilisation fournie.
Quelle est la fonction du rinçage automatique du rejet électronique et comment est-il paramétré ?
Le rejet électronique intègre une fonction de rinçage automatique programmable, désactivée par défaut, destinée à limiter le développement bactérien (notamment légionelles et pseudomonas). Ce rinçage est activable et paramétrable pour assurer une hygiène optimale du point de puisage.
