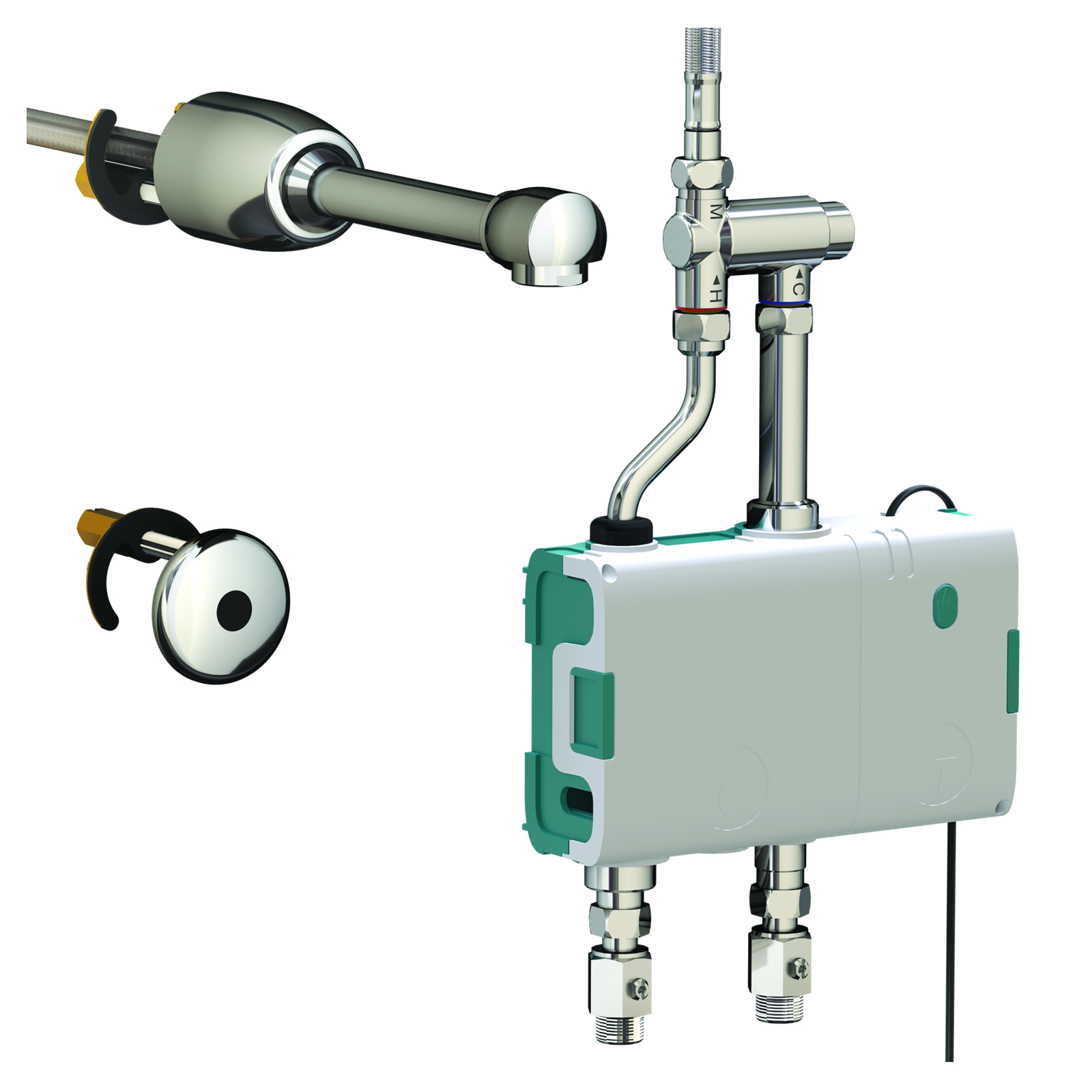

Kit boîtier électronique Mastermix rejet bec fixe S200 mural 230V avec régulateur et électrovannes SANIFIRST - 74018

Kit boîtier électronique Mastermix avec fonction de rejet simple mural et bec lisse droit fixe S200.

Ce kit est conçu pour un débit régulé de 6 litres par minute.
Il est alimenté par une prise secteur 230V AC avec un transformateur 7V DC à plugger.
Le raccordement hydraulique s’effectue avec des filetages femelles 3/8" pour les arrivées d’eau chaude et froide, et un filetage mâle 3/8" pour la sortie eau mitigée.

Le boîtier électronique est esthétique et sécurisé, permettant de réduire les risques d’intercommunication entre eau froide sanitaire (EFS) et eau chaude sanitaire (ECS), ce qui limite le développement de bactéries.
Il intègre la fonction innovante "MASTERMIX" qui associe deux électrovannes membranes silicone et un régulateur thermostatique pour garantir sécurité et fiabilité.
Le régulateur thermostatique est préréglé à 38°C, ajustable par l’installateur de plein chaud à plein froid, avec une plage recommandée de 34 à 45°C.
Il assure une sécurité anti-brûlure et un maintien précis de la température.
La température d’alimentation en eau chaude doit être comprise entre 55 et 65°C et en eau froide entre 5 et 25°C, avec une différence minimale de 15°C entre entrée eau chaude et sortie mitigée.
Une position de désinfection thermique permet d’atteindre jusqu’à 80°C.

Le rejet électronique à bec fixe est monofluide avec un bec tube lisse en laiton poli chromé, limitant le dépôt de biofilm.
Il dispose d’un rinçage automatique programmable, désactivé par défaut, qui limite le développement bactérien (légionelles, pseudomonas).
La cellule de détection infrarouge est déportée, offrant une grande liberté de pose.
Le raccordement du rejet se fait par un filetage G M1/2".

Le boîtier est équipé de vannes d’arrêt 1/4 de tour intégrées et le régulateur thermostatique est accessible pour faciliter la maintenance par les techniciens.
Le choc thermique est sécurisé, accessible uniquement par un appui long sur le bouton en façade et la mise en plein chaud du régulateur thermostatique.

Les dimensions principales sont les suivantes : longueur totale 639 mm, bec de 215 mm avec un diamètre de 50 mm, et un corps de diamètre 53 mm.
La pression d’utilisation recommandée pour le régulateur thermostatique est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.

Le kit comprend le boîtier électronique MasterMix, le rejet hospitalier mural avec cellule infrarouge déportée, ainsi que le régulateur thermostatique livré avec filtres, deux électrovannes membranes silicone, deux robinets d’arrêt G 3/8" et un transformateur.

Ce produit allie performance, sécurité et fiabilité, adapté aux installations murales nécessitant un contrôle électronique précis et un rejet simple, tout en favorisant la sécurisation des points de puisage tels que les auges chirurgicales.

• boîtier esthétique et sécurisé réduisant les risques d’intercommunication entre eau froide sanitaire et eau chaude sanitaire
• fonction "MASTERMIX" : association de 2 électrovannes membranes silicone et d’un régulateur thermostatique
• absence de chambre de mélange sous pression en amont de l’obturateur
• sans clapet anti-retour
• maintenance facilitée avec vannes d’arrêt 1/4 de tour intégrées et régulateur thermostatique accessible
• sécurité anti-brûlure et maintien précis de la température
• choc thermique sécurisé accessible uniquement par appui long sur le bouton en façade et mise en plein chaud du régulateur
• compatible avec rejets électroniques Sanifirst
• rejet électronique monofluide à bec tube lisse fixe limitant le dépôt de biofilm
• rinçage automatique programmable désactivé par défaut
• cellule de détection infrarouge déportée pour liberté de pose
• corps et bec en laiton poli chromé
• raccordement du rejet : filetage G M1/2"
• pression d’utilisation recommandée pour le régulateur thermostatique : 1 à 5 bar
• différence de pression admissible entre les entrées : 2:1
• débit régulé à 6 l/min
• alimentation hydraulique : arrivée eau chaude F3/8", arrivée eau froide F3/8", sortie eau mitigée M3/8"
• température préréglée à 38°C, ajustable de 34 à 45°C
• température d’alimentation en eau chaude : 55 à 65°C
• température d’alimentation en eau froide : 5 à 25°C
• différence minimale de température entre entrée eau chaude et sortie mitigée : 15°C
• position de désinfection thermique jusqu’à 80°C
• alimentation électrique : secteur 220V AC / 7V DC à plugger
• boîtier livré avec : 1 régulateur thermostatique avec filtres, 2 électrovannes membranes silicone, 2 robinets d’arrêt G 3/8", 1 transformateur
• référence fournisseur : 74018

Le boîtier électronique Mastermix avec rejet bec fixe S200 mural fonctionne en associant deux électrovannes à membranes silicone et un régulateur thermostatique préréglé à 38°C, réglable entre 34 et 45°C. Il est alimenté en eau chaude (55 à 65°C) et en eau froide (5 à 25°C), avec une différence minimale de température de 15°C entre l'eau chaude et la sortie d'eau mitigée. Le débit est régulé à 6 litres par minute.

Le principe d’utilisation repose sur l'ouverture automatique du rejet électronique monofluide via une cellule de détection infrarouge déportée, offrant une grande liberté de pose. Le bec fixe en laiton poli chromé limite le dépôt de biofilm. Un rinçage automatique programmable, désactivé par défaut, peut être activé pour limiter le développement bactérien.

Le produit s’utilise dans des installations murales nécessitant un contrôle électronique précis et un rejet simple, notamment pour sécuriser des points de puisage tels que les auges chirurgicales. Le boîtier intègre des vannes d’arrêt 1/4 de tour et un régulateur thermostatique accessible pour faciliter la maintenance.

Pour la mise en service, il est nécessaire de purger soigneusement les canalisations avant l'installation. La pression de service recommandée pour le régulateur thermostatique est comprise entre 1 et 5 bars, avec une différence maximale de pression entre les entrées de 2:1.

Le réglage de la distance de détection du capteur infrarouge se fait en coupant l’alimentation, puis en alimentant le module tout en plaçant la main à la distance souhaitée devant le détecteur jusqu'à ce que la LED rouge s’éteigne, mémorisant ainsi la distance.

En cas de choc thermique, une position de désinfection thermique permet de porter la température de l'eau jusqu’à 80°C. Pour réaliser ce choc thermique, il faut actionner la commande dédiée plus de 5 secondes, puis laisser couler l'eau à 70°C pendant 30 minutes, avant de revenir à la température souhaitée.

Le boîtier s’alimente soit par secteur 230V AC avec transformateur 7V DC à plugger, soit par batterie (6 piles AA non fournies). Le remplacement des piles et des filtres s’effectue selon les instructions spécifiques, en veillant à ne rien placer devant la cellule pendant ces opérations pour ne pas modifier les paramètres de détection.

Le nettoyage du revêtement chromé doit être fait uniquement à l’eau savonneuse, sans utiliser de produits abrasifs, acides, alcalins ou ammoniaqués.

En résumé, l’utilisation consiste à installer le boîtier sur un support mural, effectuer les raccordements hydrauliques et électriques, régler la température et la distance de détection, puis utiliser la commande électronique pour déclencher l’écoulement d’eau via le rejet à bec fixe, avec la possibilité d’activer un rinçage automatique et un choc thermique pour la désinfection.
