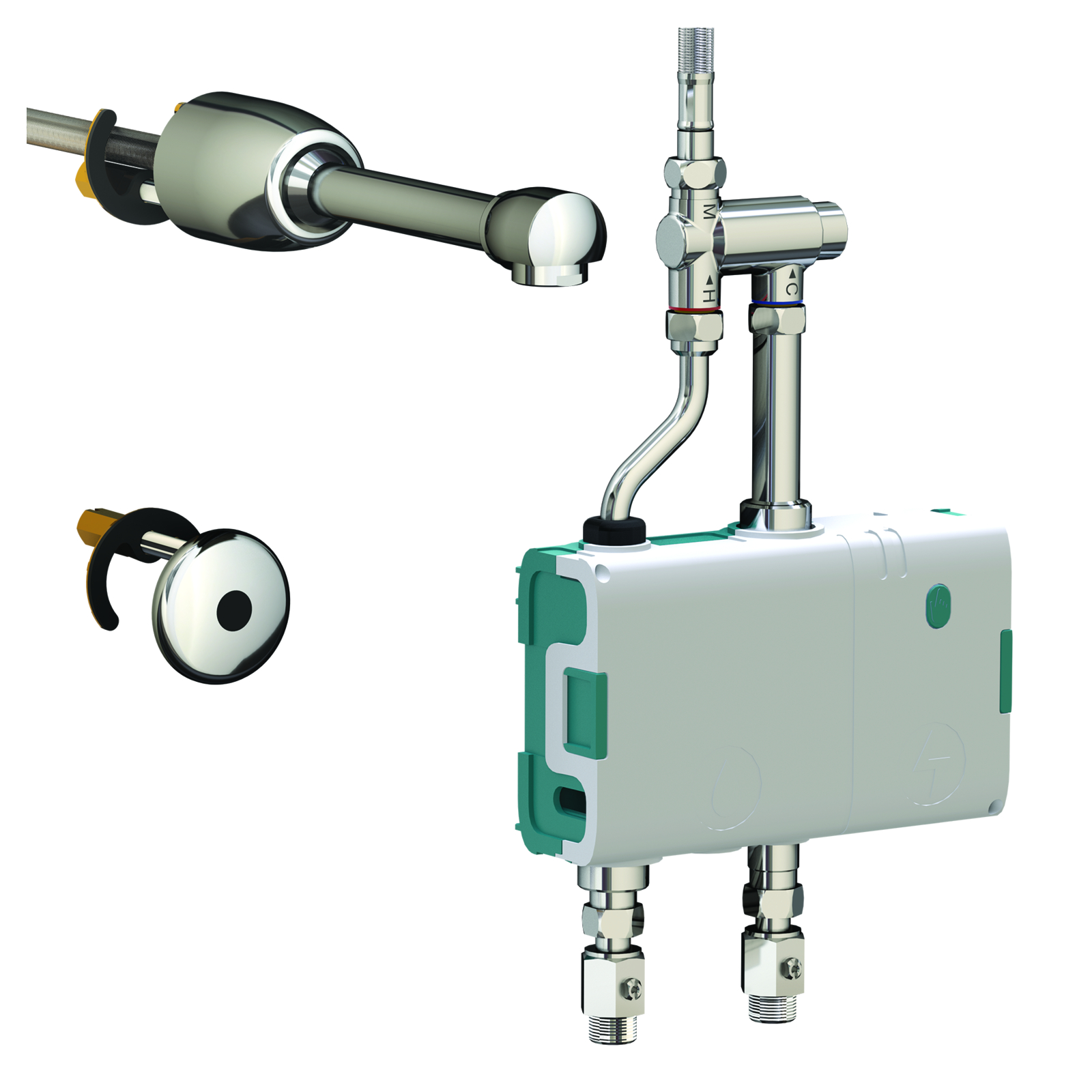

Kit boîtier électronique Mastermix rejet bec fixe S200 mural pile 6l/min 2 électrovannes SANIFIRST - 74019
Référence : P22374019
Découvrez Kit boîtier électronique Mastermix rejet bec fixe S200 mural pile 6l/min 2 électrovannes SANIFIRST - 74019 disponible à l'achat
- Débit régulé à 6 l/min pour un usage maîtrisé
- Régulateur thermostatique préréglé à 38°C ajustable
- Rejet électronique monofluide avec bec lisse limitant biofilm
- Maintenance facilitée grâce aux vannes d’arrêt intégrées
- Rinçage automatique programmable pour limiter bactéries
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
2 documents
Schéma
1 document
Voir plus de documents
Le kit boîtier électronique Mastermix Sanifirst, référence 74019, est une solution compacte et murale dédiée à la gestion électronique sécurisée de l’eau avec contrôle thermostatique.
Ce kit intègre un rejet électronique monofluide à bec fixe S200 en laiton poli chromé, avec un bec tube lisse qui limite le dépôt de biofilm.
Le débit est régulé à 6 litres par minute.
L’alimentation électrique est assurée par une pile lithium 6V fournie.
Le boîtier électronique comprend un régulateur thermostatique préréglé à 38°C, ajustable par l’installateur de plein chaud à plein froid, dans une plage recommandée entre 34 et 45°C.
La température d’alimentation en eau chaude doit se situer entre 55 et 65°C, et celle en eau froide entre 5 et 25°C.
La différence minimale de température entre l’eau chaude et la sortie mitigée est de 15°C.
Le régulateur permet également des désinfections thermiques jusqu’à 80°C.
Le système Mastermix associe deux électrovannes à membranes en silicone, sans clapet anti-retour, et un régulateur thermostatique garantissant sécurité et fiabilité.
Il n’y a pas de chambre de mélange sous pression en amont de l’obturateur, conformément à la norme NF Médical.
Le boîtier est équipé de vannes d’arrêt quart de tour intégrées et de composants accessibles facilitant la maintenance.
Le choc thermique manuel est sécurisé et accessible uniquement par les services techniques via un appui long sur le bouton en façade du boîtier.
Le rejet électronique dispose d’un rinçage automatique programmable, désactivé par défaut, qui limite le développement bactérien, notamment des légionelles et pseudomonas.
La cellule de détection infrarouge est déportée, offrant une plus grande liberté de pose.
Le raccordement hydraulique s’effectue en M3/8" pour la sortie eau mitigée, avec des arrivées eau chaude et eau froide en F3/8".
La pression d’utilisation recommandée pour le régulateur thermostatique est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.
Le kit comprend un régulateur thermostatique, deux électrovannes membranes silicone, deux robinets d’arrêt G 3/8" et une pile lithium 6V.
Pour l’installation, il est recommandé de ne pas positionner le produit face à un miroir ou une surface réfléchissante, ni en vis-à-vis d’un autre robinet électronique, afin d’assurer un bon fonctionnement du capteur.
La mise en service nécessite une purge soigneuse des canalisations.
Le nettoyage doit être réalisé exclusivement à l’eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniacal.
Le réglage de la distance de détection s’effectue par une procédure simple impliquant un cycle d’alimentation et la mise en position de la main à la distance souhaitée devant le détecteur.
Un choc thermique manuel peut être réalisé en tournant le régulateur thermostatique sur la position chaude pendant plus de 5 secondes, avec un écoulement à 70°C pendant 30 minutes, puis un retour à la température désirée.
La maintenance est facilitée grâce à des piles remplaçables et des filtres pouvant être changés selon la notice Q5687.
Ce produit allie performance, sécurité anti-brûlure et facilité d’installation dans un format compact adapté aux installations murales.
Il est compatible avec les rejets électroniques Sanifirst, favorisant la sécurisation des auges chirurgicales ou autres points de puisage.
Les dimensions principales du boîtier et du rejet électronique sont : une largeur totale de 639 mm, une longueur du bec de 215 mm, et un diamètre de sortie de 50 mm.
Ce kit est une solution fiable, sécurisée et facile à maintenir pour la gestion électronique de l’eau avec contrôle thermostatique et anti-brûlure, adaptée aux environnements professionnels exigeants.
Le boîtier électronique comprend un régulateur thermostatique préréglé à 38°C, ajustable par l’installateur dans une plage recommandée entre 34 et 45°C. La température d’alimentation en eau chaude doit être comprise entre 55 et 65°C, et celle en eau froide entre 5 et 25°C, avec une différence minimale de 15°C entre l’eau chaude et la sortie mitigée. Le régulateur permet également des désinfections thermiques jusqu’à 80°C.
Le système Mastermix associe deux électrovannes à membranes silicone sans clapet anti-retour, garantissant sécurité et fiabilité, sans chambre de mélange sous pression en amont de l’obturateur, conformément à la norme NF Médical. Le boîtier est équipé de vannes d’arrêt quart de tour intégrées et de composants accessibles facilitant la maintenance. Le choc thermique manuel est sécurisé et accessible uniquement par les services techniques via un appui long sur le bouton en façade.
Le rejet électronique dispose d’un rinçage automatique programmable, désactivé par défaut, qui limite le développement bactérien notamment des légionelles et pseudomonas. La cellule de détection infrarouge est déportée, offrant une plus grande liberté de pose. Le raccordement hydraulique s’effectue en M3/8" pour la sortie eau mitigée, avec des arrivées eau chaude et eau froide en F3/8". La pression d’utilisation recommandée pour le régulateur thermostatique est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.
Le kit comprend un régulateur thermostatique, deux électrovannes membranes silicone, deux robinets d’arrêt G 3/8" et une pile lithium 6V. Il est compatible avec les rejets électroniques Sanifirst, favorisant la sécurisation des auges chirurgicales ou autres points de puisage.
Pour l’installation, il est recommandé d’éviter de positionner le produit face à un miroir ou une surface réfléchissante, ni en vis-à-vis d’un autre robinet électronique, afin d’assurer un bon fonctionnement du capteur. La mise en service nécessite une purge soigneuse des canalisations. Le nettoyage doit être réalisé exclusivement à l’eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniacal.
Le réglage de la distance de détection s’effectue par une procédure simple impliquant un cycle d’alimentation et la mise en position de la main devant le détecteur. Un choc thermique manuel peut être réalisé en tournant le régulateur thermostatique sur la position chaude pendant plus de 5 secondes, avec un écoulement à 70°C pendant 30 minutes, puis un retour à la température désirée.
Les dimensions principales sont une largeur totale de 639 mm, une longueur du bec de 215 mm, et un diamètre de sortie de 50 mm.
Ce produit allie performance, sécurité anti-brûlure, facilité d’installation et maintenance, dans un format compact adapté aux environnements professionnels exigeants. La garantie couvre 3 ans le rejet électronique et le régulateur thermostatique, avec 1 an contre tout vice de fabrication sur les autres éléments.
- modèle boîtier : boîtier esthétique et sécurisé réduisant les risques d'intercommunication EFS/ECS
- fonction "MASTERMIX" : association de 2 électrovannes et régulateur thermostatique, sans chambre de mélange sous pression en amont de l'obturateur, sans clapet anti-retour
- maintenance facilitée : vannes d'arrêt 1/4 de tour intégrées et régulateur thermostatique accessibles
- sécurité : maintien de température et anti-brûlure, choc thermique sécurisé accessible uniquement par services techniques
- compatibilité : rejets électroniques Sanifirst
- modèle rejet électronique à bec fixe : rejet électronique monofluide, bec tube lisse fixe limitant dépôt de biofilm
- rinçage automatique programmable désactivé par défaut limitant développement bactérien
- cellule de détection déportée pour plus grande liberté de pose
- matière et finition rejet électronique : corps lisse et bec en laiton poli chromé
- raccordement rejet électronique : G M1/2" sur bec
- pression d'utilisation recommandée régulateur thermostatique : 1 à 5 bar
- différence de pression admissible entre entrées : 2:1
- débit régulateur thermostatique : régulé à 6 l/min
- alimentation hydraulique régulateur thermostatique : arrivée eau chaude F3/8", arrivée eau froide F3/8", sortie eau mitigée M3/8"
- températures régulateur thermostatique : préréglée à 38°C ajustable entre 34 et 45°C
- température alimentation eau chaude sanitaire : 55 à 65°C
- température alimentation eau froide sanitaire : 5 à 25°C
- température différentielle minimale : 15°C entre entrée eau chaude et sortie mitigée
- position désinfections thermiques : jusqu'à 80°C
- boîtier livré avec : 1 régulateur thermostatique, 2 électrovannes membranes silicone, 2 robinets d'arrêt G 3/8", 1 pile lithium 6V
- kit livré avec : ref 74006 MasterMix Box boîtier électronique pile, ref 75213 rejet hospitalier mural avec 1 cellule infrarouge déportée
L'utilisation du produit inclut une fonction de choc thermique manuel accessible par les services techniques via un appui long sur le bouton en façade du boîtier, suivi d'un réglage du régulateur thermostatique en position plein chaud pendant plus de 5 secondes, ce qui provoque un écoulement à 70°C pendant 30 minutes, puis un retour à la température désirée. Cette procédure vise à réaliser une désinfection thermique.
Le réglage de la distance de détection s'effectue en coupant l'alimentation du module, puis en la rétablissant. Pendant que la LED rouge clignote, il faut placer la main à la distance souhaitée devant le détecteur jusqu'à ce que la LED reste allumée en continu, puis attendre qu'elle s'éteigne avant de retirer la main. Cette distance est alors mémorisée.
Le produit est destiné à être utilisé dans des environnements professionnels avec gestion électronique sécurisée de l'eau, notamment pour la sécurisation des points de puisage comme les auges chirurgicales. Il doit être installé en évitant de le placer face à un miroir ou à une surface réfléchissante, ainsi que face à un autre robinet électronique.
En cas de fonctionnement non conforme, il est recommandé de vérifier que rien ne se trouve devant la cellule infrarouge durant les opérations de réglage ou de maintenance afin de ne pas modifier les paramètres de détection.
La maintenance inclut le remplacement des piles lithium 6V fournies et le changement des filtres selon la notice Q5687. Le nettoyage du boîtier et du bec doit être effectué exclusivement à l'eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniacal.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Quelle est la plage de réglage de la température du régulateur thermostatique ?
Le régulateur thermostatique est préréglé à 38°C et peut être ajusté par l’installateur dans une plage recommandée entre 34°C et 45°C. La température d’alimentation en eau chaude doit être comprise entre 55°C et 65°C, et celle en eau froide entre 5°C et 25°C.
Comment se fait le raccordement hydraulique du kit Mastermix ?
Le kit se raccorde avec une arrivée eau chaude et une arrivée eau froide en F3/8", et la sortie d’eau mitigée en M3/8". Le rejet électronique est raccordé en G M1/2" sur le bec. La pression d’utilisation recommandée est comprise entre 1 et 5 bars avec une différence de pression admissible de 2:1 entre les entrées.
Quelles sont les caractéristiques du rejet électronique à bec fixe S200 ?
Le rejet électronique est monofluide avec un bec tube lisse fixe en laiton poli chromé, conçu pour limiter le dépôt de biofilm. Il dispose d’un rinçage automatique programmable, désactivé par défaut, qui limite le développement bactérien, notamment des légionelles et pseudomonas. La cellule de détection infrarouge est déportée, offrant une plus grande liberté de pose.
Comment s’effectue la maintenance du kit et quels sont les éléments remplaçables ?
La maintenance est facilitée grâce aux vannes d’arrêt quart de tour intégrées et au régulateur thermostatique accessible. Les piles lithium 6V sont remplaçables. Les filtres peuvent également être changés selon la notice Q5687 fournie.
Quelles précautions faut-il prendre lors de l’installation du kit pour assurer un bon fonctionnement ?
Il est recommandé de ne pas installer le produit face à un miroir ou une surface réfléchissante, ni en vis-à-vis d’un autre robinet électronique, afin d’éviter des interférences avec le capteur infrarouge. La mise en service nécessite une purge soigneuse des canalisations.
Comment régler la distance de détection du capteur infrarouge ?
Pour régler la distance de détection, il faut couper l’alimentation du module, la rétablir, puis placer la main à moins de 5 cm devant le détecteur jusqu’à ce que la LED rouge clignote. Ensuite, placer la main à la distance souhaitée jusqu’à ce que la LED s’éteigne. Cette distance est alors mémorisée.
Comment réaliser un choc thermique manuel avec ce kit ?
Le choc thermique manuel est sécurisé et accessible uniquement aux services techniques via un appui long sur le bouton en façade du boîtier. Il consiste à positionner le régulateur thermostatique sur la position chaude pendant plus de 5 secondes, avec un écoulement d’eau à 70°C pendant 30 minutes, puis un retour à la température désirée.
