Kit boîtier électronique Mastermix rejet bec fixe S200 S95 version pile SANIFIRST - 74025
Référence : P22374025
Découvrez Kit boîtier électronique Mastermix rejet bec fixe S200 S95 version pile SANIFIRST - 74025 disponible à l'achat
- Boîtier sécurisé réduisant les risques d’intercommunication eau chaude et froide
- Débit régulé à 6 l/min pour une utilisation efficace
- Rinçage automatique désactivé pour limiter développement bactérien
- Régulateur thermostatique préréglé à 38°C ajustable de 34 à 45°C
- Brise-jet étoile limitant entartrage et rétention d’eau
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
2 documents
Schéma
1 document
Voir plus de documents
Kit boîtier électronique Mastermix avec fonction de mélange automatique et rejet simple mural.
Le rejet électronique monofluide est de type col de cygne mural avec un bec tube lisse fixe, fixé par-dessous, limitant le dépôt du biofilm et démontable.
Le bec mesure 200 mm de largeur, 95 mm de hauteur et 29 mm d’épaisseur.
La hauteur sous bec est adaptée pour la filtration terminale.
Le corps et le bec sont en laiton poli chromé, assurant une finition lisse et durable.
La cellule de détection infrarouge est déportée, offrant une plus grande liberté de pose.
Le brise-jet étoile limite le risque d’entartrage, supprime la rétention d’eau et les impuretés, et résiste aux chocs chlorés et thermiques.
Le rinçage automatique programmable est désactivé par défaut pour limiter le développement bactérien, notamment légionelles et pseudomonas.
Le débit est régulé à 6 litres par minute pour une utilisation efficace.
L’alimentation se fait par une pile lithium 6V incluse dans le kit.
Le raccordement hydraulique comprend des arrivées eau chaude et eau froide en F3/8" et une sortie eau mitigée en M3/8".
La pression d’utilisation recommandée pour le régulateur thermostatique est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.
Le kit intègre un régulateur thermostatique préréglé à 38°C, ajustable par l’installateur dans une plage recommandée de 34 à 45°C.
La température d’alimentation en eau chaude doit être comprise entre 55 et 65°C, et celle en eau froide entre 5 et 25°C.
La température différentielle minimale entre l’entrée eau chaude et la sortie mitigée est de 15°C.
La position de désinfections thermiques permet d’atteindre jusqu’à 80°C.
Le boîtier est équipé de deux électrovannes en membranes silicone pour un contrôle précis du débit et de la température.
Il dispose également de robinets d’arrêt G3/8" intégrés pour faciliter la maintenance.
La fonction "MASTERMIX" associe ces électrovannes à un régulateur thermostatique, assurant sécurité et fiabilité sans chambre de mélange sous pression en amont de l’obturateur, conformément à la norme NF Médical.
Le boîtier est esthétique et sécurisé, réduisant les risques d’intercommunication entre eau froide et eau chaude sanitaire, limitant ainsi le développement bactérien.
La sécurité anti-brûlure est assurée grâce à un choc thermique sécurisé accessible uniquement par les services techniques via un appui long sur le bouton en façade.
Le rejet électronique est compatible avec les rejets Sanifirst, favorisant la sécurisation des auges chirurgicales ou autres points de puisage.
Le raccordement du rejet électronique se fait en G M1/2" sur bec.

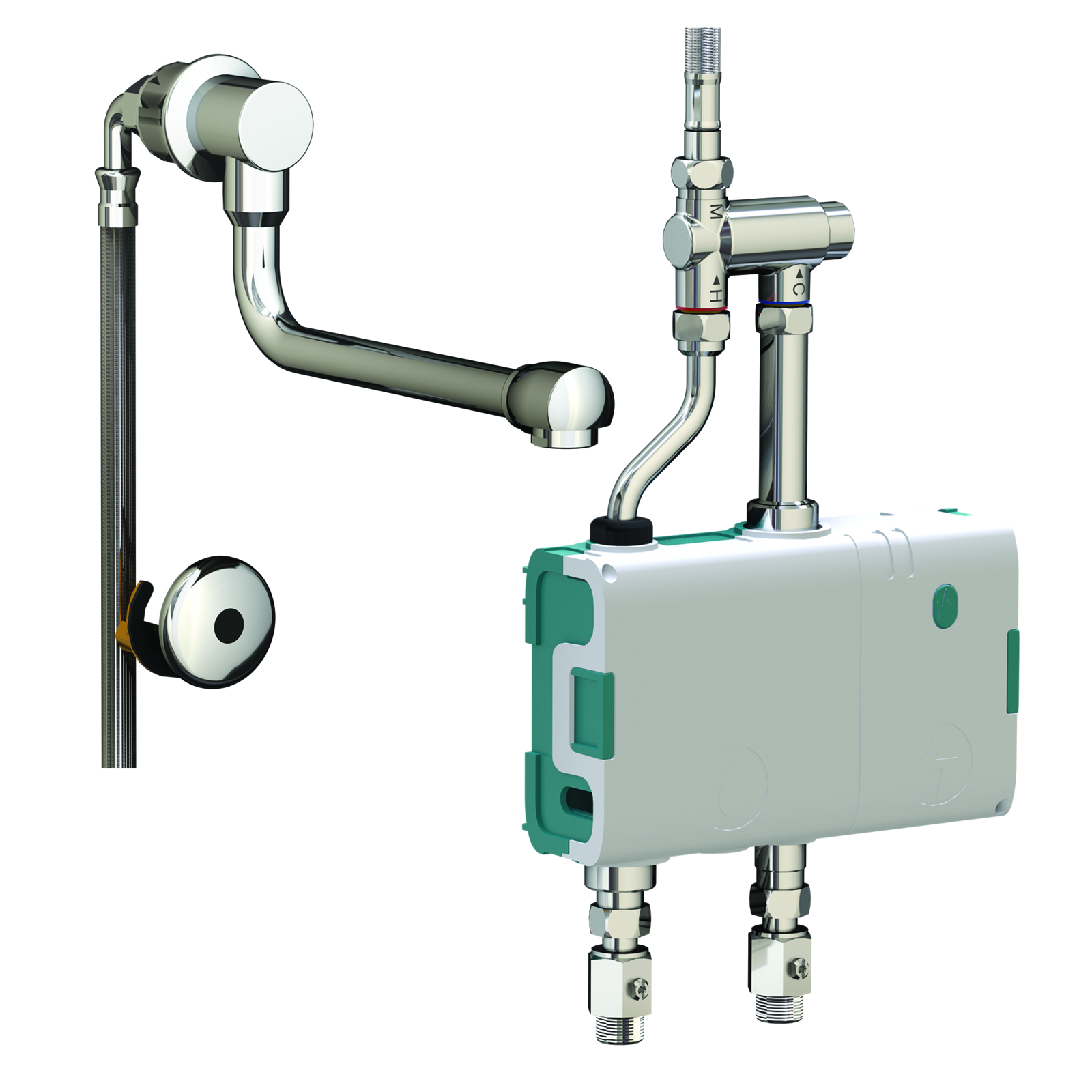

Le kit comprend le boîtier électronique Mastermix version pile, le rejet hospitalier mural à bec fixe par-dessous, une cellule infrarouge déportée, ainsi que les accessoires nécessaires pour l’installation.
Les dimensions principales sont : 200 mm de largeur, 95 mm de hauteur, 29 mm d’épaisseur pour le bec, avec un diamètre de 53 mm pour la cellule de détection.
Ce kit est conçu pour une installation simple, une utilisation fiable et une maintenance facilitée, répondant aux exigences des environnements sanitaires professionnels.
Le rejet électronique monofluide est de type col de cygne mural avec un bec tube lisse fixe fixé par-dessous, limitant les dépôts de biofilm et démontable pour faciliter l’entretien. Le bec mesure 200 mm de largeur, 95 mm de hauteur et 29 mm d’épaisseur, avec une hauteur sous bec adaptée pour la filtration terminale. Le brise-jet étoile intégré limite l’entartrage, supprime la rétention d’eau et les impuretés, et résiste aux chocs chlorés et thermiques. La cellule infrarouge de détection est déportée, offrant une grande liberté de pose.
Le rinçage automatique programmable est désactivé par défaut afin de limiter le développement bactérien, notamment des légionelles et pseudomonas. Le débit est régulé à 6 litres par minute. L’alimentation se fait par une pile lithium 6V incluse dans le kit. Les raccordements hydrauliques comprennent des arrivées d’eau chaude et froide en F3/8" et une sortie eau mitigée en M3/8". La pression d’utilisation recommandée pour le régulateur thermostatique est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1.
Le kit comprend également deux robinets d’arrêt G3/8" intégrés pour faciliter la maintenance, un régulateur thermostatique livré avec filtres, ainsi que tous les accessoires nécessaires à l’installation. La température d’alimentation en eau chaude doit être comprise entre 55 et 65°C, celle en eau froide entre 5 et 25°C, avec une température différentielle minimale de 15°C entre l’entrée eau chaude et la sortie mitigée. Une position de désinfections thermiques permet d’atteindre jusqu’à 80°C.
Le boîtier électronique est compatible avec les rejets Sanifirst, ce qui favorise la sécurisation des auges chirurgicales et autres points de puisage. La sécurité anti-brûlure est assurée par un choc thermique sécurisé accessible uniquement par les services techniques via un appui long sur un bouton en façade. Ce kit est conçu pour une installation simple, une utilisation fiable et une maintenance facilitée, répondant aux exigences des environnements sanitaires professionnels. Les matériaux utilisés, notamment le corps et le bec en laiton poli chromé, garantissent une finition durable et hygiénique.
La garantie est de 3 ans pour le rejet électronique et de 3 ans pour le régulateur thermostatique, avec 1 an contre tout vice de fabrication sur les autres éléments du boîtier.
- boîtier esthétique et sécurisé réduisant les risques d'intercommunication entre eau froide et eau chaude sanitaire
- fonction "MASTERMIX" : association de 2 électrovannes membranes silicone et régulateur thermostatique pour sécurité et fiabilité
- absence de chambre de mélange sous pression en amont de l’obturateur, conforme à la norme NF Médical
- maintenance facilitée avec robinets d'arrêt 1/4 de tour intégrés et régulateur thermostatique accessible
- choc thermique sécurisé accessible uniquement par services techniques via appui long sur bouton en façade
- compatible avec rejets électroniques Sanifirst
- rejet électronique monofluide col de cygne mural à bec tube lisse fixe démontable limitant dépôt de biofilm
- hauteur sous bec adaptée pour filtration terminale
- brise-jet étoile limitant entartrage, rétention d’eau et impuretés, résistant aux chocs chlorés et thermiques
- rinçage automatique programmable désactivé par défaut pour limiter développement bactérien (légionelles, pseudomonas)
- cellule de détection infrarouge déportée offrant liberté de pose
- corps et bec en laiton poli chromé
- raccordement du rejet électronique : G M1/2" sur bec
- pression d’utilisation recommandée pour régulateur thermostatique : 1 à 5 bar
- différence de pression admissible entre entrées : 2:1
- débit régulé du régulateur thermostatique : 6 l/min
- alimentation hydraulique : arrivée eau chaude F3/8", arrivée eau froide F3/8", sortie eau mitigée M3/8"
- température préréglée du régulateur thermostatique : 38°C, ajustable de 34 à 45°C
- température d’alimentation en eau chaude : 55 à 65°C
- température d’alimentation en eau froide : 5 à 25°C
- température différentielle minimale entre entrée eau chaude et sortie mitigée : 15°C
- position de désinfections thermiques : jusqu’à 80°C
- boîtier livré avec : 1 régulateur thermostatique avec filtres, 2 électrovannes membranes silicone, 2 robinets d'arrêt G 3/8", 1 pile lithium 6V
- kit livré avec : boîtier électronique Mastermix version pile, rejet hospitalier mural bec par-dessous fixe, 1 cellule infrarouge déportée
- référence fournisseur : 74025
Le principe d’utilisation repose sur la fonction "MASTERMIX" qui associe deux électrovannes et un régulateur thermostatique pour contrôler précisément la température de l’eau mitigée, préréglée à 38°C et ajustable dans une plage de 34 à 45°C par l’installateur. La température d’alimentation en eau chaude doit être comprise entre 55 et 65°C, et celle en eau froide entre 5 et 25°C. Une position permet la désinfection thermique jusqu’à 80°C.
Ce kit est destiné à des environnements sanitaires professionnels, notamment pour sécuriser les points de puisage comme les auges chirurgicales. Il est installé muralement avec un rejet électronique de type col de cygne, le bec fixe étant positionné par-dessous pour limiter les dépôts.
Avant l’utilisation, il est nécessaire de purger soigneusement les canalisations pour éviter d’endommager les mécanismes. Il est recommandé de ne pas installer la robinetterie face à un miroir ou à une surface réfléchissante, ni deux robinetteries face à face, afin d’assurer le bon fonctionnement du capteur infrarouge.
Pour la mise en service, il faut veiller à ne rien placer devant la cellule lors des opérations de branchement ou de réglage. Le réglage de la distance de détection s’effectue en coupant puis remettant l’alimentation du module, puis en plaçant la main à la distance souhaitée devant le détecteur jusqu’à ce que la LED rouge s’allume en continu, puis s’éteigne.
En cas de choc thermique manuel, il faut actionner la position dédiée sur le régulateur thermostatique, déclencher le boîtier électronique pendant plus de 5 secondes, ce qui permet d’atteindre une température d’eau de 70°C pendant 30 minutes, puis revenir à la température désirée.
Le produit est alimenté par une pile lithium 6V incluse, avec un boîtier pile déporté. Le remplacement des piles doit être réalisé en évitant de modifier les paramètres du capteur, c’est-à-dire sans rien placer devant la cellule pendant l’opération. De même, les filtres doivent être remplacés conformément aux instructions spécifiques.
L’ensemble est prévu pour une maintenance facilitée grâce à des robinets d’arrêt intégrés et un accès aisé au régulateur thermostatique.
En résumé, ce kit s’utilise dans des installations sanitaires professionnelles pour un puisage d’eau mitigeée à température contrôlée, activée par détection infrarouge, avec possibilité de choc thermique pour désinfection, et nécessite une installation soignée pour garantir un fonctionnement fiable.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Quels sont les critères de compatibilité hydraulique pour l'installation du kit boîtier électronique Mastermix ?
Le kit nécessite des arrivées d'eau chaude et froide en F3/8" et une sortie eau mitigée en M3/8". La pression d’utilisation recommandée pour le régulateur thermostatique est comprise entre 1 et 5 bars, avec une différence de pression admissible entre les entrées de 2:1. Le débit est régulé à 6 litres par minute.
Comment le régulateur thermostatique assure-t-il la sécurité anti-brûlure ?
Le régulateur est préréglé à 38°C et ajustable entre 34 et 45°C. Il intègre une fonction de choc thermique sécurisé, accessible uniquement par les services techniques via un appui long sur un bouton en façade, permettant d’atteindre une désinfection thermique jusqu’à 80°C.
Quels sont les avantages de la fonction "MASTERMIX" intégrée dans ce boîtier ?
La fonction "MASTERMIX" associe deux électrovannes à membranes silicone avec un régulateur thermostatique, garantissant une sécurité et une fiabilité de mélange sans chambre de mélange sous pression en amont, conformément à la norme NF Médical.
Comment le rejet électronique limite-t-il le développement bactérien ?
Le rejet électronique monofluide possède un bec tube lisse fixe démontable qui limite le dépôt de biofilm. Le brise-jet étoile réduit le risque d’entartrage, supprime la rétention d’eau et les impuretés, et résiste aux chocs chlorés et thermiques. De plus, le rinçage automatique programmable est désactivé par défaut pour limiter le développement de bactéries telles que légionelles et pseudomonas.
Quelles sont les dimensions et caractéristiques du bec de rejet ?
Le bec mesure 200 mm de largeur, 95 mm de hauteur et 29 mm d’épaisseur. Il est fixé par-dessous et conçu pour une hauteur sous bec adaptée à la filtration terminale. Le corps et le bec sont en laiton poli chromé.
Quels éléments facilitent la maintenance du boîtier électronique ?
Le boîtier intègre des robinets d’arrêt 1/4 de tour G3/8" et un régulateur thermostatique accessible. La cellule de détection infrarouge est déportée pour offrir une plus grande liberté de pose. Le remplacement des piles et filtres est également simplifié, avec des instructions claires pour ces opérations.
