Kit chasse directe mécanique 4L cloison 200-300 mm P1000 XL PRESTO - 14266

Le kit chasse directe mécanique Presto 1000 XL 4 litres est un ensemble complet prêt à poser, conçu pour une installation en cloison d'une épaisseur comprise entre 200 et 300 mm.

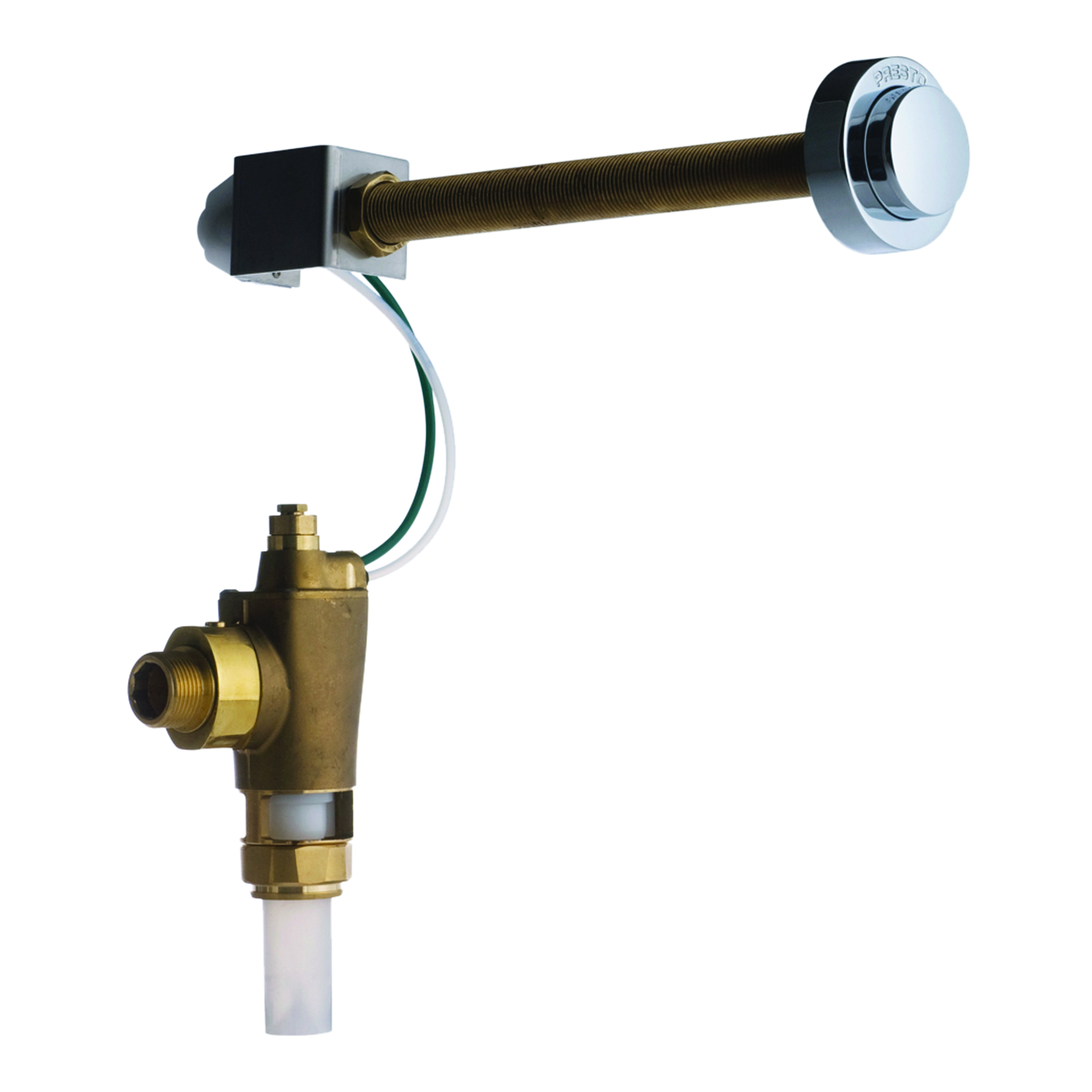

Ce kit comprend une commande à travers cloison, un robinet d'arrêt quart de tour intégré, un robinet de chasse Presto 1000 XL d'une capacité de 4 litres, un tube coudé en PVC ainsi qu’un nez de jonction.
L’alimentation s’effectue via une équerre mâle G3/4’’ (20x27).

La chasse directe mécanique évite la stagnation de l’eau, limitant ainsi le développement des bactéries.
Elle est économique en eau, avec un volume d’utilisation de seulement 4 litres par chasse.
Le déclenchement est souple et ergonomique, adapté aussi bien aux enfants qu’aux personnes à mobilité réduite (PMR).

L’accès aux composants se fait par l’avant, ce qui facilite la maintenance.
Le robinet d’arrêt intégré permet d’isoler le réseau pour les opérations d’entretien.
Le produit est livré prémonté, simplifiant ainsi son installation.

Les caractéristiques techniques détaillées sont les suivantes :
- Robinet de chasse DN20 avec raccord mâle G3/4’’
- Robinet d’arrêt 1/4 tour
- Limiteur de débit automatique réglable entre 6 et 9 litres, réglé en usine à 6 litres
- Commande à distance par amorceur avec 0,75 m de tube souple de diamètre 4 mm
- Raccordement pour tube PVC Ø 28 x 1,5 mm
- Hauteur minimale du tube de chasse : 500 mm
- Longueur maximale des tubes souples : 3 mètres chacun

Concernant les performances et l’usage :
- La pression de service recommandée est comprise entre 1,2 et 4 bars
- Le robinet d’arrêt doit rester ouvert en grand pour garantir le classement acoustique du produit

Pour l’installation et la maintenance :
- Il est indispensable de purger soigneusement l’installation avant la pose du robinet pour protéger les mécanismes
- Le démontage de la cartouche de temporisation pour nettoyage est possible en cas d’anomalie
- Le réglage du volume délivré s’effectue par rotation du vérin avec un jeu de 8 mm pour l’ajustement

Les matériaux utilisés sont principalement du PVC et des composants chromés.
Le nettoyage doit être réalisé uniquement à l’eau savonneuse, en proscrivant formellement les produits abrasifs, acides, alcalins ou ammoniaqués.

Ce produit est conforme à la norme EN 12541 et le robinet de chasse P1000 XL est de classe II.

Les avantages principaux du kit sont :
- Une économie d’eau grâce au volume réduit de 4 litres par chasse
- Une ergonomie adaptée aux enfants et aux personnes à mobilité réduite
- Une maintenance facilitée grâce à l’accès frontal et au robinet d’arrêt intégré
- Une installation simplifiée par la livraison prémontée

Les dimensions principales sont :
- Épaisseur cloison : de 200 à 300 mm
- Hauteur totale du robinet : 189 mm
- Diamètre de la rosace : 60 mm
- Raccord mâle G3/4’’ (20x27)
- Longueur du tube coudé : 50 mm

Ce kit est idéal pour les installations sanitaires nécessitant une chasse directe mécanique fiable, économique et conforme aux normes en vigueur.

Le schéma technique visible sur la première page du document illustre précisément les dimensions et le montage dans la cloison.

• robinet de chasse dn20 avec raccord mâle g3/4’’
• robinet d’arrêt 1/4 tour intégré
• limiteur de débit automatique réglable entre 6 et 9 litres, réglé en usine à 6 litres
• commande à distance par amorceur avec 0,75 m de tube souple de diamètre 4 mm
• raccordement pour tube pvc Ø 28 x 1,5 mm
• hauteur minimale du tube de chasse : 500 mm
• longueur maximale des tubes souples : 3 mètres chacun
• pression de service recommandée entre 1,2 et 4 bars
• épaisseur cloison : de 200 à 300 mm
• hauteur totale du robinet : 189 mm
• diamètre de la rosace : 60 mm
• longueur du tube coudé : 50 mm
• volume d’utilisation : 4 litres par chasse
• matériaux : pvc et composants chromés
• conforme à la norme en 12541
• robinet de chasse p1000 xl de classe ii
• référence fournisseur : 14266

Le produit fonctionne par une commande mécanique à travers la cloison, activée via un amorceur relié par un tube souple. L'utilisateur déclenche la chasse d'eau en actionnant ce bouton ou levier, ce qui libère un volume d'eau réglable entre 6 et 9 litres, initialement réglé à 6 litres. L'eau est évacuée par un tube de chasse d'une hauteur minimale de 500 mm, raccordé à la sortie du robinet.

Avant l'installation, il est indispensable de purger soigneusement les canalisations pour éviter d'endommager les mécanismes internes. Le robinet d'arrêt intégré doit rester ouvert en grand pour garantir le bon fonctionnement acoustique et ne doit jamais être utilisé pour régler le débit.

Le montage s'effectue en suivant la flèche d'entrée et de sortie d'eau, avec un tube vert ou noir et un tube blanc à connecter selon le schéma fourni. La longueur maximale de chaque tube souple ne doit pas dépasser 3 mètres. Le réglage du volume d'eau s'effectue par rotation d'un vérin avec un jeu de 8 mm, en fonction de la pression de service comprise entre 1,2 et 4 bars.

En cas de dysfonctionnement, la cartouche de temporisation peut être démontée par l'avant pour être rincée à l'eau claire. La maintenance est facilitée par l'accès frontal aux composants et le robinet d'arrêt intégré permet d'isoler le réseau pour les opérations d'entretien.

Ce produit est destiné à être installé dans des cloisons d'épaisseur comprise entre 200 et 300 mm, dans des installations sanitaires nécessitant une chasse directe mécanique. Le résultat attendu est une chasse d'eau économique, avec un volume réduit à 4 litres par chasse, et un déclenchement souple adapté à tous les utilisateurs, y compris les enfants et les personnes à mobilité réduite.
