Kit de compression du système turbo pour véhicule automobile VIGOR - V4304
Référence : H122V4304
Découvrez Kit de compression du système turbo pour véhicule automobile VIGOR - V4304 disponible à l'achat
- Permet de détecter efficacement les fuites dans les systèmes turbo
- Limiteur de pression intégré à 1.7 bar pour protéger les composants
- Adaptateurs gradués pour diamètres de 31 à 90 mm
- Manomètre avec soupape de compensation pour un contrôle précis
- Livré dans un coffret robuste pour un rangement sécurisé
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Le kit de compression du système turbo VIGOR - V4304 est un outil professionnel destiné au diagnostic rapide des systèmes d'air de suralimentation des véhicules automobiles.
Ce kit permet de détecter efficacement les fuites dans les refroidisseurs d'air de suralimentation ainsi que les fissures invisibles dans les tuyaux d'air.
Il est conçu pour tester sous pression les systèmes turbo et peut également être utilisé sur les durites de systèmes de refroidissement.
Le kit comprend un manomètre de pression avec soupape de compensation intégrée, une vanne à boisseau sphérique pour le contrôle de la pression, un limiteur de pression avec une valve de sécurité empêchant toute pression supérieure à 1,7 bar (25 psi) afin de protéger les composants du système testé.
Il est équipé d'un raccord rapide pour l'air principal et de six paires d'adaptateurs gradués permettant de s'adapter à une large gamme de diamètres de tuyaux : 31/38 mm, 46/51 mm, 55/60 mm, 65/70 mm, 75/80 mm et 85/90 mm.
Le fonctionnement se déroule en plusieurs étapes :
- Choix de l'adaptateur approprié après mesure du diamètre du tuyau à tester, puis connexion du tuyau du testeur à cet adaptateur.
- Réglage de la pression initiale à 0,3 bar (5 psi) avec la vanne fermée.
- Connexion des sorties et entrées du système à tester via les adaptateurs.
- Ouverture progressive de la vanne pour injecter la pression et contrôle des fuites par observation de la stabilité de l'aiguille du manomètre ou par détection sonore.
- Si aucune fuite n'est détectée, la pression est augmentée successivement à 0,7 bar (10 psi), puis jusqu'à 1 bar (15 psi) ou à la pression maximale indiquée par le constructeur.
- Le système est considéré en bon état si la pression reste stable pendant au moins une minute.
- La pression est ensuite relâchée en fermant la vanne et en actionnant la soupape de décharge.

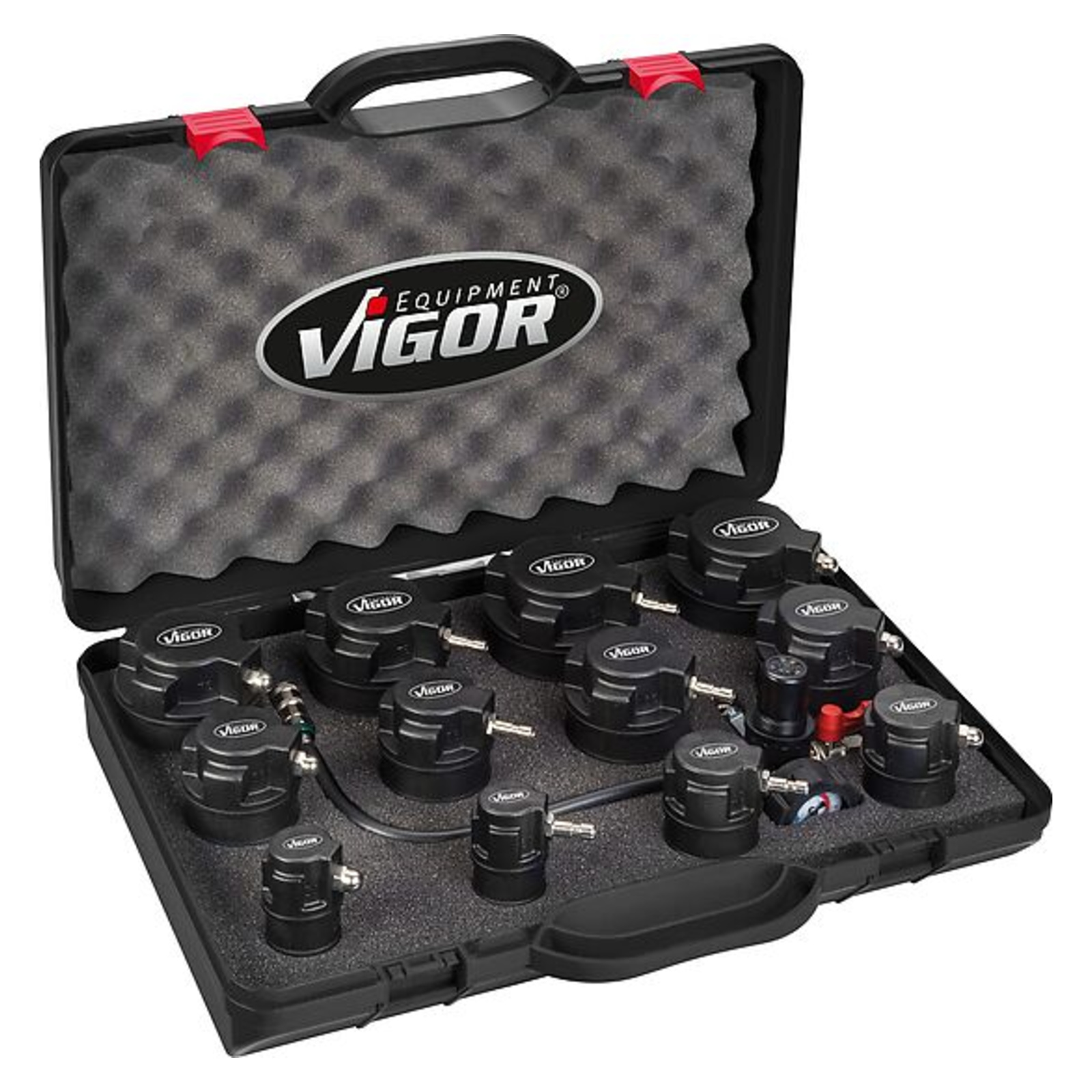

Le kit est livré dans un coffret de rangement robuste, garantissant un stockage propre et sécurisé.
Il est recommandé de nettoyer régulièrement les adaptateurs en plastique avec un nettoyant non agressif, sans solvant ni abrasif, et de conserver l'outil dans un endroit sec, à l'abri de la poussière, à une température comprise entre +10°C et +30°C avec une humidité relative maximale de 60%.
L'utilisation de pièces détachées d'origine est impérative pour garantir la sécurité et la fiabilité de l'outil.
Toute modification ou usage non conforme est strictement interdit et entraîne la responsabilité exclusive de l'utilisateur.
Ce kit de 13 pièces est un équipement essentiel pour les professionnels de la maintenance automobile souhaitant réaliser des diagnostics précis et rapides sur les systèmes de suralimentation turbo.
- Nombre d'outils : 13
Pour procéder au test, la vanne est ouverte progressivement afin d'injecter la pression. La recherche de fuites s'effectue en observant la stabilité de l'aiguille du manomètre ou par détection sonore. Si aucune fuite n'est détectée, la pression est augmentée successivement à 0,7 bar (10 psi), puis jusqu'à 1 bar (15 psi) ou à la pression maximale recommandée par le constructeur. Le système est considéré en bon état si la pression reste stable pendant au moins une minute.
Pour relâcher la pression, il faut fermer la vanne et actionner la soupape de décharge. Enfin, la connexion rapide est débranchée, les pièces nettoyées et rangées dans le coffret. Les connexions de durites doivent être remontées selon les préconisations du constructeur.
Le kit est utilisé pour tester sous pression les systèmes turbo et peut également être employé sur les durites de systèmes de refroidissement. Il est destiné à détecter efficacement les fuites, y compris les fissures invisibles dans les tuyaux d'air de suralimentation.
Indépendamment des droits dont l’acheteur pourrait bénéficier en cas de défauts de matière conformément à la section B. V., HAZET accorde une garantie complète sur tous les outils en cas de défauts de matière ou de fabrication. Les adaptateurs sont exclus de la garantie complète. La garantie complète pour l’utilisation avec machines se limite aux défauts de matière ou de fabrication. L’usure normale et/ou la rupture par fatigue d’un outil, ainsi que les pièces d’usure, ne sont pas couvertes par la garantie. Sont également exclus de la garantie complète les outils qui ne sont plus en état de fonctionner en raison de leur ancienneté ou d’une utilisation non conforme aux instructions ou non conforme à l’usage prévu. À cet égard, il convient de tenir compte des modes d’emploi et des consignes de sécurité correspondants des outils HAZET. Il faut également respecter les consignes générales de sécurité ainsi que les indications figurant dans le catalogue des outils HAZET.
Questions produits
À quels diamètres de tuyaux le kit de compression VIGOR - V4304 est-il compatible ?
Le kit comprend six paires d'adaptateurs gradués adaptés aux tuyaux de diamètres 31/38 mm, 46/51 mm, 55/60 mm, 65/70 mm, 75/80 mm et 85/90 mm. Chaque adaptateur possède deux diamètres coniques pour assurer une bonne insertion et étanchéité sur deux tailles proches.
Comment se déroule le test de pression avec ce kit sur un système turbo ?
Après avoir choisi l'adaptateur correspondant au diamètre du tuyau à tester, vous connectez le tuyau du testeur à cet adaptateur. La pression est initialement réglée à 0,3 bar avec la vanne fermée, puis injectée progressivement en ouvrant la vanne. La présence de fuites est détectée par la chute de la pression ou par des bruits. La pression peut être augmentée successivement à 0,7 bar, puis jusqu’à 1 bar ou la pression maximale constructeur. Le système est considéré en bon état si la pression reste stable pendant au moins une minute.
Quelles précautions de sécurité sont à respecter lors de l’utilisation de ce kit ?
Le kit doit être utilisé uniquement par des professionnels qualifiés. Il est impératif de respecter les consignes de pression indiquées pour éviter d’endommager les composants du système testé, la pression maximale autorisée étant 1,7 bar grâce à une valve de sécurité intégrée. Il est recommandé de porter des équipements de protection individuelle tels que gants et lunettes de sécurité lors des opérations.
Quels sont les conseils d’entretien et de stockage pour garantir la durabilité du kit ?
Les adaptateurs en plastique doivent être nettoyés régulièrement avec un nettoyant non agressif, sans solvant ni abrasif, et séchés avant rangement. Le kit doit être conservé dans son coffret, dans un endroit sec, à l’abri de la poussière, avec une température comprise entre +10°C et +30°C et une humidité relative maximale de 60 %.
Quels composants sont inclus dans ce kit et comment sont-ils protégés ?
Le kit comprend un manomètre avec soupape de compensation, une vanne à boisseau sphérique, un limiteur de pression avec valve de sécurité, un raccord rapide pour l’air principal, et six paires d’adaptateurs gradués. L’ensemble est livré dans un coffret de rangement robuste qui assure un stockage propre et sécurisé.
