Kit de transformation de godet 200 mm Module 0 1B - ACB + 5019155
Référence : ACB_5019155
Découvrez Kit de transformation de godet 200 mm Module 0 1B - ACB + 5019155 disponible à l'achat
- Kit universel compatible GP HD et XHD
- Adapté pour curage trapèzes et outils spéciaux
- Modifie godets largeur poutre supérieure à 200 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

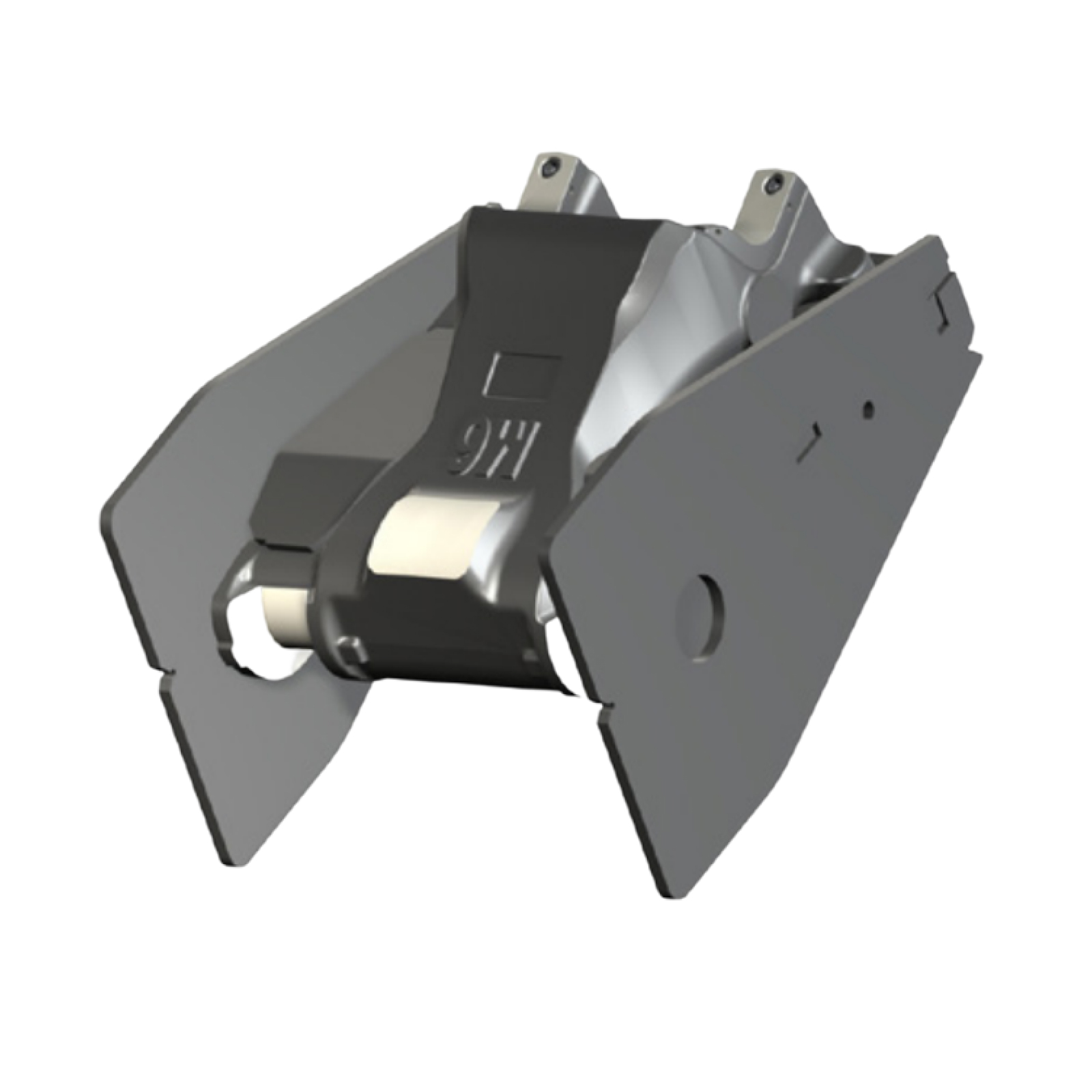

Kit universel destiné aux applications GP, HD et XHD, adapté pour le curage, les trapèzes et les outils spéciaux.

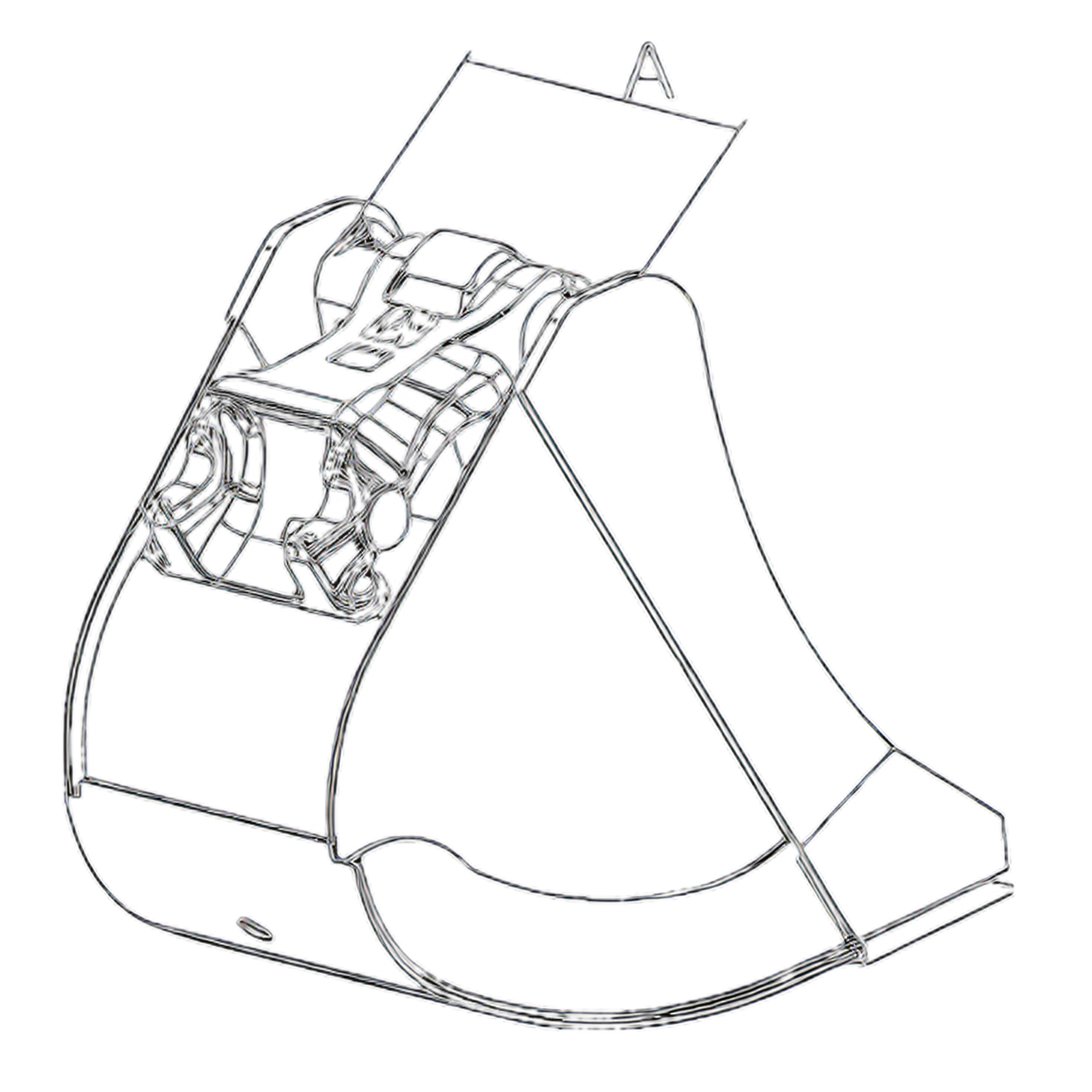

Ce kit de transformation permet de modifier des godets dont la largeur au niveau de la poutre est supérieure à la cote A (distance entra joue godet) indiquée.
Il est spécifiquement conçu pour des godets avec un module 0, une largeur A de 200 mm et un profil 1B.
La modification d’outils autres que les godets nécessite une étude préalable.
Toute transformation réalisée sans l’aval du fabricant dégage ce dernier de toute responsabilité et annule la garantie des coupleurs et équipements du module concerné.
Le transformateur doit vérifier l’adéquation de l’outil à la machine en termes de poids, capacité et efforts.
Il doit également fournir les documents et le certificat CE correspondant au produit transformé au client final.
Ce kit est conçu pour être soudé sur le godet après découpe et ajustement, afin d’aligner la poutre du kit avec celle du godet existant. La procédure de transformation inclut l’étayage du godet si nécessaire, la découpe selon la largeur A, le meulage des parties à souder, le positionnement et le pointage du kit en respectant l’angle Z° spécifique au module, puis la soudure en protégeant les parties usinées. La hauteur minimale E de matière laissée autour des flasques est également définie selon le module.
Il est impératif que le transformateur vérifie l’adéquation de l’outil modifié avec la machine en termes de poids, capacité et efforts, et fournisse les documents ainsi que le certificat CE correspondant au produit transformé au client final.
Le kit 1B, adapté au module 0, est recommandé pour les godets standards. Pour des applications à partir du module 4, où une limitation d’accrochage apparaît en raison des ouïes fermées, il est conseillé d’utiliser le kit 2B, qui comprend deux pièces pliées destinées à obturer les ouïes et renforcer le godet, évitant ainsi la perte de matériaux. Ces pièces pliées doivent être soudées systématiquement en cas d’application XHD entre le kit et un godet rétro ou de curage. Si la position du centre de gravité de l’outil empêche l’accrochage, il est recommandé de pointer fortement les pièces et de réaliser un essai préalable avant de finaliser la soudure.
Les caractéristiques techniques principales sont les suivantes :
- Module : 0
- Largeur A : 200 mm
- Profil : 1B
Les angles Z° à respecter pour le positionnement varient selon l’usage (rétro, trapèze ou curage) et sont compris entre 39° et 43° pour ce module. La soudure doit avoir une dimension a de 5 mm, avec une hauteur E de matière minimum de 15 mm autour des flasques.
Ce kit est conçu et fabriqué en France, garantissant un système modulaire original conforme aux normes.
- Module : 0
- A : 200 mm
- Profil : 1B
ACB + (pièces)
ZAC DES GARDOIRS
45740 - LAILLY EN VAL
France
0
Questions produits
Ce kit de transformation est-il compatible avec tous les godets ?
Ce kit est spécifiquement conçu pour modifier des godets dont la largeur au niveau de la poutre est supérieure à 200 mm, correspondant au module 0 avec un profil 1B. Il est universel pour les applications GP, HD et XHD, adapté notamment pour le curage, les trapèzes et les outils spéciaux. Toute modification d’outils autres que les godets nécessite une étude préalable et l’aval du fabricant.
Quelles sont les étapes principales pour transformer un godet avec ce kit ?
La transformation comprend la découpe du godet selon la largeur A (200 mm), l’étayage si nécessaire, le meulage des surfaces à souder, le positionnement et le pointage du kit en respectant l’angle Z° spécifique au module, puis la soudure en protégeant les parties usinées. Il faut également laisser une hauteur minimale de matière autour des flasques (15 mm pour ce module).
Comment vérifier la compatibilité du godet transformé avec la machine ?
Le transformateur doit impérativement vérifier l’adéquation du godet modifié avec la machine en termes de poids, capacité et efforts. Il doit aussi fournir au client final les documents et le certificat CE correspondant au produit transformé pour garantir la conformité.
Quelle est la différence entre le kit 1B et le kit 2B ?
Le kit 1B est adapté aux godets standards du module 0 avec profil 1B. Le kit 2B comprend deux pièces pliées destinées à obturer les ouïes latérales, renforçant ainsi le godet et évitant la perte de matériaux, particulièrement utile pour les applications à partir du module 4 ou lorsque le centre de gravité de l’outil est décalé. Ces pièces doivent être soudées systématiquement pour les applications XHD entre le kit et un godet rétro ou de curage.
Quels sont les angles et dimensions à respecter lors de la soudure du kit ?
Pour le module 0, l’angle Z° à respecter varie entre 39° et 43° selon l’usage (rétro, trapèze ou curage). La soudure doit avoir une dimension a de 5 mm, et la hauteur minimale E de matière autour des flasques est de 15 mm. Ces paramètres garantissent un assemblage conforme et durable.
