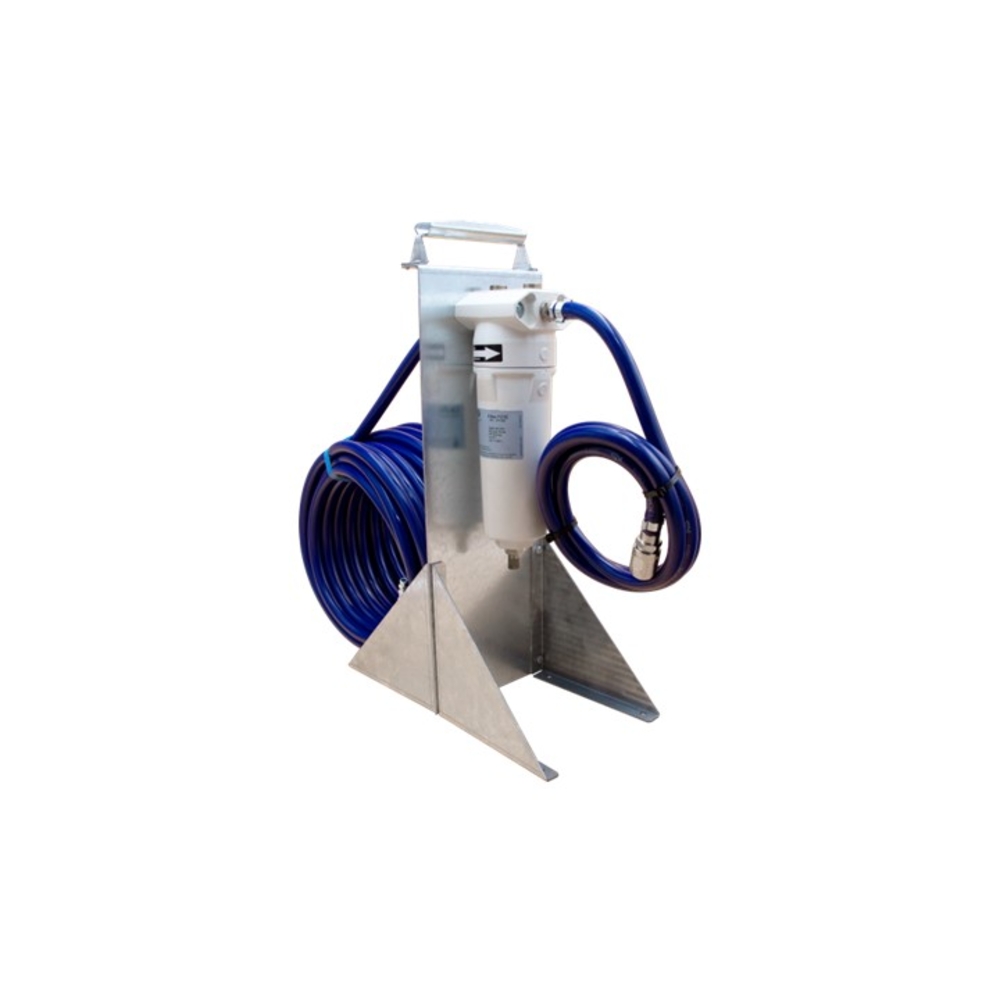

Kit filtre cyclonique KFC5C - 3/8" F - Capacité 50 m³/h - 16 bar maxi - LACME - 475905
Référence : LACM475905
Découvrez Kit filtre cyclonique KFC5C - 3/8" F - Capacité 50 m³/h - 16 bar maxi - LACME - 475905 disponible à l'achat
- Kit prêt à l'emploi et facilement transportable
- Élimine 100 % des liquides présents dans l'air
- Conception exclusive pour une séparation efficace
- Traite un débit allant jusqu'à 50 m³/h
- Pas de consommable à remplacer pour un usage économique
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Kit prêt à l’emploi et portatif pour éliminer les liquides par centrifugation. Protège votre matériel de traitement de l’air comprimé en séparant et éliminant les liquides présents dans l’air comprimé grâce au système de centrifugation. La grande longueur de tuyau (20 m) permet à l’air comprimé de refroidir avant d’entrer dans le filtre cyclonique, pour plus d’efficacité. Pratique et économique, pas de consommable/cartouche à remplacer. Efficace, traite jusqu’à 50 m³/h.
Fonctionnement :
- L’air comprimé traverse un tuyau de 20 m de longueur permettant son refroidissement avant d’entrer dans le filtre cyclonique.
- Le déflecteur cyclonique exclusif sépare les liquides par centrifugation, qui s’écoulent par gravité vers le bas du bol.
- Les liquides sont éliminés automatiquement grâce à un purgeur à flotteur.
- La conception empêche tout ré-entrainement des liquides vers le réseau.
Caractéristiques techniques :
- Capacité de traitement : 50 m³/h (selon ISO 7183, 20°C, 1 bar absolu, sous 7 bar relatifs)
- Raccordement femelle 3/8"
- Tuyaux souples armés Ø 8 x 14 mm, longueur totale 20 m (18 m + 2 m) avec raccords rapides ISO B 5,5
- Pression de service maximale : 16 bar
- Température de service : de +1 °C à +120 °C
- Dimensions : 320 x 150 x 350 mm (sans tuyaux)
- Poids : 6,0 kg (avec tuyaux)
Matériaux et finition :
- Support en tôle galvanisée avec poignée pour portabilité
- Déflecteur cyclonique à armature galvanisée avec collerette anti-retour d’eau
- Protection anti-corrosion interne et externe par cataphorèse KTL
- Peinture externe époxy cuite au four
Performances et avantages :
- Élimine 100 % des liquides en phase liquide dans l’air comprimé
- Faible perte de charge inférieure à 45 mbar
- Efficacité optimale entre 20 % et 100 % de la capacité nominale
- Compatible avec huiles minérales et synthétiques ainsi qu’avec réseaux d’air non lubrifiés
- Pas de consommable ni cartouche à remplacer, économique et pratique
- Facilite la dépose grâce à une butée de serrage reportée et évite tout serrage excessif du bol
- Purgeur automatique standard, possibilité d’adapter des purgeurs automatiques ou temporisés
Conditions d’utilisation et recommandations :
- Ne remplace pas un sécheur, il enlève uniquement l’eau en phase liquide
- Utilisation recommandée dans des réseaux d’air comprimé pour protéger les équipements en aval
Conditionnement :
- Kit complet prêt à l’emploi avec support filtre cyclonique, tuyaux et raccords rapides
Cette solution assure une protection efficace et durable du matériel de traitement d’air comprimé en éliminant les condensats liquides, garantissant ainsi une meilleure qualité de l’air et une longévité accrue des équipements.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Comment ce kit filtre cyclonique élimine-t-il les liquides dans l’air comprimé ?
Le filtre utilise un déflecteur cyclonique exclusif qui sépare les liquides par centrifugation. L’air comprimé refroidi circule dans un long tuyau de 20 m avant d’entrer dans le filtre, ce qui améliore l’efficacité de séparation. Les liquides ruissellent par gravité vers le bas du bol et sont évacués automatiquement via un purgeur à flotteur.
Quelles sont les limites d’utilisation du kit filtre cyclonique KFC5C ?
Ce filtre ne remplace pas un sécheur, il ne retire que l’eau en phase liquide. Sa pression maximale de service est de 16 bar et il fonctionne entre +1 °C et +120 °C. Il est conçu pour un débit allant jusqu’à 50 m³/h selon la norme ISO 7183.
Quels sont les éléments qui garantissent la durabilité et la sécurité du filtre ?
Le support est en tôle galvanisée avec poignée pour faciliter le transport. Le déflecteur et le bol bénéficient d’une protection anti-corrosion interne et externe par cataphorèse KTL, avec une peinture époxy cuite au four. La conception empêche le retour des liquides dans le réseau, assurant une sécurité d’usage.
Comment ce produit s’adapte-t-il aux différents réseaux d’air comprimé ?
Le kit est compatible avec les huiles minérales, synthétiques et les réseaux d’air non lubrifiés. Les tuyaux souples armés de 8 x 14 mm avec raccords rapides ISO B 5,5 facilitent son installation et garantissent une bonne étanchéité.
Quels sont les points techniques à vérifier pour choisir ce type de filtre cyclonique ?
Il faut vérifier la capacité de traitement (ici 50 m³/h), la pression maximale supportée (16 bar), la compatibilité avec les fluides présents dans le réseau, ainsi que la présence d’un purgeur automatique pour l’évacuation des liquides. La longueur et le diamètre des tuyaux doivent également correspondre à l’installation.
