Kit fixation mural entraxe 150 mm rebouclage ECS EFS avec raccords à braser cuivre G3/4" SANIFIRST - 75238
Référence : P22375238
Découvrez Kit fixation mural entraxe 150 mm rebouclage ECS EFS avec raccords à braser cuivre G3/4" SANIFIRST - 75238 disponible à l'achat
- Fixation murale fiable pour cloison jusqu’à 28 mm
- Raccords à braser cuivre 12x14 mm pour une installation durable
- Compatible rebouclage ECS et EFS avec raccord 4 voies
- Plaque de renfort galvanisée pour une solidité optimale
- Pression de service recommandée entre 1 et 5 bar
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents

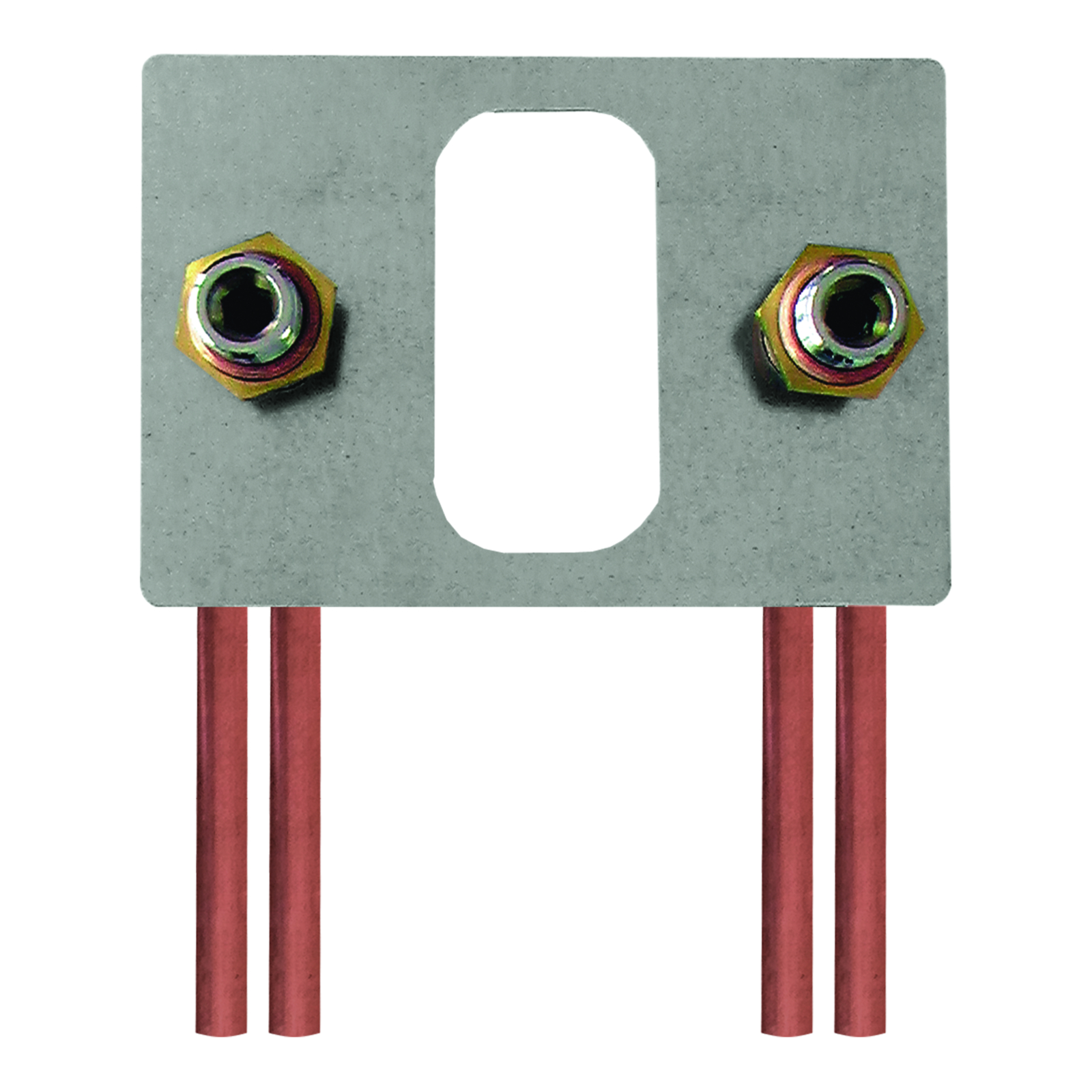

Kit de fixation mural sans vis conçu pour un entraxe fixe de 150 mm, destiné au rebouclage des circuits d’Eau Chaude Sanitaire (ECS) et d’Eau Froide Sanitaire (EFS).
Ce kit comprend une plaque de renfort galvanisée assurant une excellente solidité et stabilité lors de l’installation.
Il est équipé de deux écrous de serrage et de deux écrous de contre-serrage en laiton, garantissant un maintien sécurisé.
Les raccords sont conçus pour des tubes en cuivre de dimensions 12x14 mm, d’une longueur de 200 mm, à braser.
La sortie est filetée en M G3/4", facilitant la connexion aux installations sanitaires standards.
Le kit permet une fixation murale fiable sur cloison d’une épaisseur maximale de 28 mm.
Il intègre un raccord 4 voies avec deux raccords doubles pour mettre en circulation le réseau.
Les dimensions principales du kit sont une largeur de 220 mm et une hauteur de 160 mm pour la plaque, avec des tubes de 200 mm de longueur.
Pour l’installation, il est indispensable de purger soigneusement les canalisations avant la mise en service afin de protéger les mécanismes.
La pression de service recommandée est comprise entre 1 et 5 bar avec une perte de charge inférieure à 1 bar, conformément à la norme NF EN 817.
Le nettoyage du revêtement chromé des robinetteries Sanifirst doit être effectué exclusivement à l’eau savonneuse.
Il est proscrit d’utiliser des produits abrasifs, acides, alcalins ou ammoniaqués.
Ce produit garantit une fixation murale durable et performante pour les installations sanitaires nécessitant un entraxe de 150 mm, avec une compatibilité étendue grâce à ses raccords à braser en cuivre.
Il comprend deux écrous de serrage et deux écrous de contre-serrage en laiton pour un maintien sécurisé. Les raccords sont conçus pour des tubes en cuivre de dimensions 12x14 mm, d’une longueur de 200 mm, à braser. La sortie filetée en M G3/4" facilite la connexion aux installations sanitaires standards. Le kit intègre un raccord 4 voies avec deux raccords doubles permettant de mettre en circulation le réseau.
Les dimensions principales sont une largeur de 220 mm et une hauteur de 160 mm pour la plaque. La pression de service recommandée est comprise entre 1 et 5 bar, avec une perte de charge inférieure à 1 bar, conformément à la norme NF EN 817. Pour préserver le revêtement chromé des robinetteries Sanifirst, le nettoyage doit être effectué exclusivement à l’eau savonneuse, sans utiliser de produits abrasifs, acides, alcalins ou ammoniaqués.
Ce kit garantit une fixation murale durable et performante, compatible avec les installations sanitaires nécessitant un entraxe de 150 mm, et bénéficie d’une garantie de 10 ans.
- entraxe fixe : 150 mm
- raccords à braser cuivre 12x14 mm
- sortie filetée : M G3/4"
- épaisseur maximale de cloison : 28 mm
- plaque de renfort galvanisée
- deux écrous de serrage en laiton
- deux écrous de contre-serrage en laiton
- longueur des tubes : 200 mm
- raccord 4 voies avec deux raccords doubles
- largeur de la plaque : 220 mm
- hauteur de la plaque : 160 mm
- pression de service recommandée : 1 à 5 bar
- perte de charge inférieure à 1 bar (norme NF EN 817)
- compatibilité : rebouclage ECS et EFS
- marque : Sanifirst
- référence fournisseur : 75238
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
À quelle épaisseur de cloison ce kit de fixation mural est-il compatible ?
Ce kit est conçu pour une fixation murale sur cloison d’une épaisseur maximale de 28 mm. Au-delà, la fixation ne garantit pas la stabilité et la sécurité de l’installation.
Quels types de raccordements ce kit de fixation permet-il de réaliser ?
Le kit intègre des raccords à braser en cuivre de dimensions 12x14 mm, avec une sortie filetée M G3/4". Il est destiné au rebouclage des circuits d’Eau Chaude Sanitaire (ECS) et d’Eau Froide Sanitaire (EFS).
Quelles sont les dimensions principales du kit et des tubes fournis ?
La plaque de fixation mesure 220 mm de largeur sur 160 mm de hauteur. Les tubes en cuivre ont une longueur de 200 mm, adaptés pour un entraxe fixe de 150 mm entre les fixations.
Quelle pression de service est recommandée pour ce kit de fixation ?
La pression de service recommandée est comprise entre 1 et 5 bar, avec une perte de charge inférieure à 1 bar, conformément à la norme NF EN 817.
Quelles précautions faut-il prendre avant la mise en service du kit ?
Il est indispensable de purger soigneusement les canalisations avant la mise en service afin d’éviter d’endommager les mécanismes du kit et de garantir son bon fonctionnement.
Comment entretenir le revêtement chromé des raccords du kit ?
Le nettoyage doit être effectué exclusivement à l’eau savonneuse. Il est interdit d’utiliser des produits abrasifs, acides, alcalins ou ammoniaqués qui pourraient endommager le revêtement.
