Kit pipe d’évacuation NF Me bâti-support autoportant cloison coupe-feu PRESTO - 91093

Kit pipe d'évacuation NF Me conçu spécifiquement pour bâti-support autoportant PRESTO P1000 XL avec commande à travers cloison.

Ce kit est destiné à une installation dans des cloisons verticales résistantes au feu, notamment dans les établissements recevant du public (ERP).
Il assure une évacuation efficace et conforme aux normes NF Me, répondant aux exigences de sécurité incendie selon l’article CO 31 de l’arrêté du 25 juin 1980 modifié pour les diamètres inférieurs ou égaux à 125 mm.
Le kit est compatible uniquement avec les bâti-supports autoportants PRESTO P1000 XL, avec intégration conforme aux schémas détaillés dans la notice produit 18508.

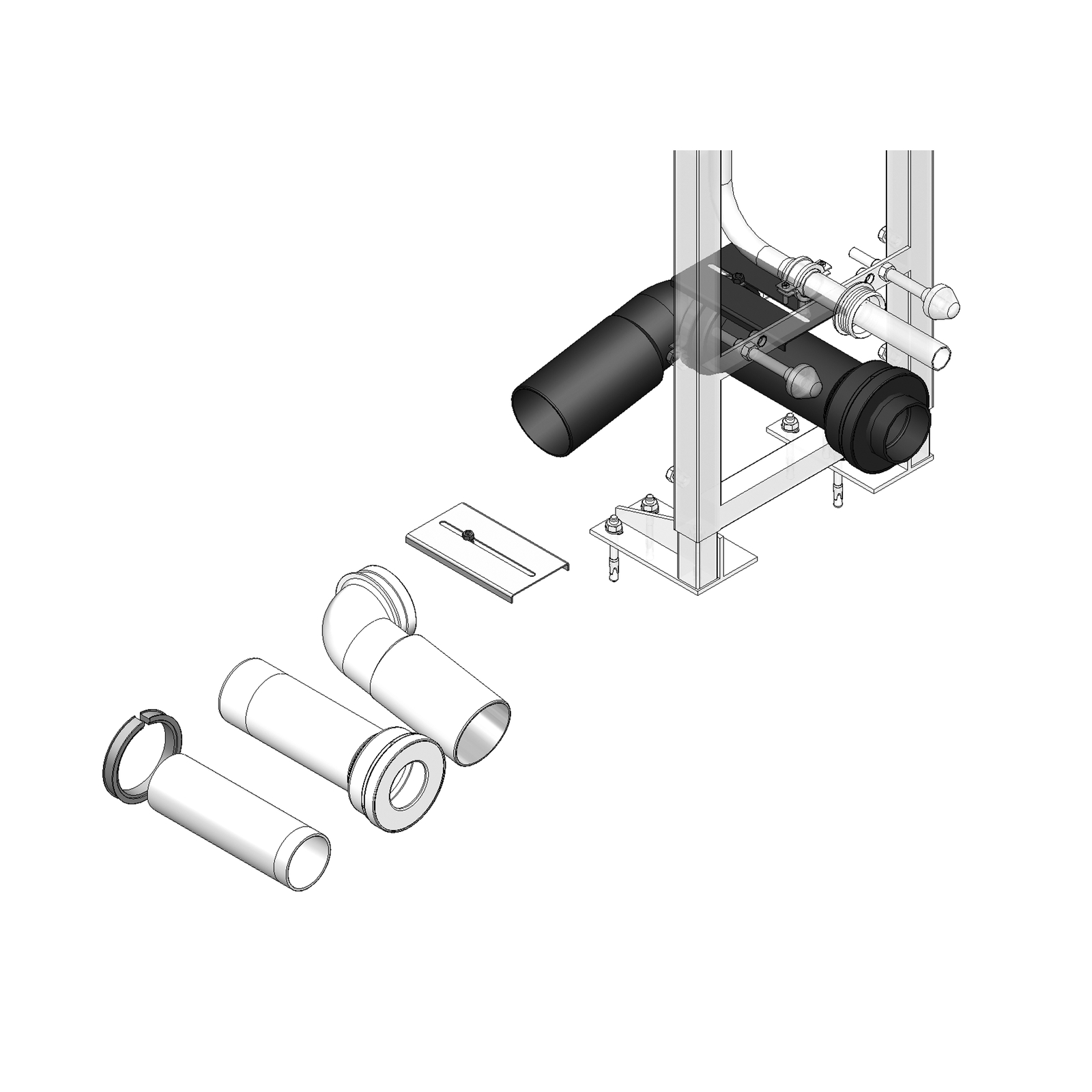

La composition du kit comprend un manchon blanc droit en PVC NF Me, un renfort manchon PVC NF Me, une pipe blanche coudée en PVC NF Me, ainsi qu’une tôle de fixation.
La matière utilisée est un PVC NF Me de classification B-s3, d0, assurant une haute résistance au feu et une finition blanche adaptée aux environnements techniques.

Le système intègre une commande à chasse directe temporisée mécanique PRESTO 1000 XL DVA, optimisant le fonctionnement de l’évacuation.
Ce dispositif est particulièrement adapté aux configurations cloisonnées nécessitant une haute résistance au feu.

L’installation doit respecter certaines conditions :
- La cloison verticale doit avoir une épaisseur maximale de 56 mm, équivalent à 2 plaques BA13 plus carrelage.
- Le produit ne couvre pas la traversée de planchers, ni les parois mitoyennes avec locaux à risques importants ou tiers.
- L’accès par l’arrière est obligatoire pour la maintenance.

Ce kit facilite la mise en œuvre d’un système d’évacuation fiable, robuste et conforme aux exigences réglementaires, garantissant sécurité et performance dans les installations techniques.

• matière : pvc nf me (b-s3, d0)
• couleur : blanche
• composition du kit : 1 manchon blanc droit pvc nf me, 1 renfort manchon pvc nf me, 1 pipe blanche coudée pvc nf me, 1 tôle de fixation
• compatibilité : uniquement avec les bâti-supports autoportants presto p1000 xl
• usage : commande à travers cloison pour galerie technique ou paroi verticale résistante au feu
• épaisseur maximale cloison : 56 mm (équivalent 2 plaques ba13 + carrelage)
• conformité : répond aux exigences de sécurité des établissements recevant du public (erp) article co 31 de l'arrêté du 25 juin 1980 modifié pour diamètres ≤ 125 mm
• accès maintenance : par l’arrière obligatoire

Ce kit pipe d’évacuation s’utilise exclusivement avec un bâti-support autoportant PRESTO P1000 XL. Il est installé pour assurer l’évacuation des eaux dans des cloisons verticales résistantes au feu, notamment dans les établissements recevant du public (ERP). L’installation se fait à travers une cloison d’une épaisseur maximale de 56 mm (équivalent à deux plaques BA13 plus carrelage).

L’utilisation consiste à intégrer le kit dans la cloison en respectant les schémas d’intégration spécifiques, en veillant à ce que le diamètre des percements ne dépasse pas celui des conduits ou capillaires traversant la cloison. Toutes les traversées doivent être convenablement calfeutrées après passage des conduits. L’accès par l’arrière du bâti-support est obligatoire pour la maintenance.

Le principe d’utilisation repose sur une commande à chasse directe temporisée mécanique PRESTO 1000 XL DVA, activée à travers la cloison, qui permet une évacuation contrôlée. Le montage inclut l’adaptation des tubes d’évacuation et la fixation des éléments du kit conformément aux instructions fournies.

Ce kit est prévu pour les cas suivants : traversée d’une paroi verticale non résistante au feu en ERP, ou traversée d’une paroi verticale résistante au feu en ERP sous conditions spécifiques (notamment un conduit coupe-feu de 15 minutes pour une évacuation de diamètre inférieur ou égal à 125 mm). Il ne couvre pas les traversées de planchers ni les parois mitoyennes avec locaux à risques importants ou tiers.

En cas d’anomalie de fonctionnement, il est indiqué de démonter la cartouche de temporisation et de la rincer à l’eau claire. Le démontage et le remplacement des composants tels que le robinet, la décharge ou la cartouche sont également possibles pour assurer la maintenance.

Le résultat attendu est une évacuation conforme aux exigences réglementaires de sécurité incendie, fiable et adaptée aux configurations cloisonnées résistantes au feu.
