Kit purge capacitive pour réservoir horizontal pré équipé et précablé 230 V LACME - 499318
Référence : LACM499318
Découvrez Kit purge capacitive pour réservoir horizontal pré équipé et précablé 230 V LACME - 499318 disponible à l'achat
- Installation simple et rapide sur réservoir horizontal
- Purge automatique sans perte d’air comprimé
- Alarme LED intégrée pour signaler les dysfonctionnements
- Technologie capacitive adaptative pour niveau de condensats
- Boîtier en aluminium robuste et résistant à la corrosion
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

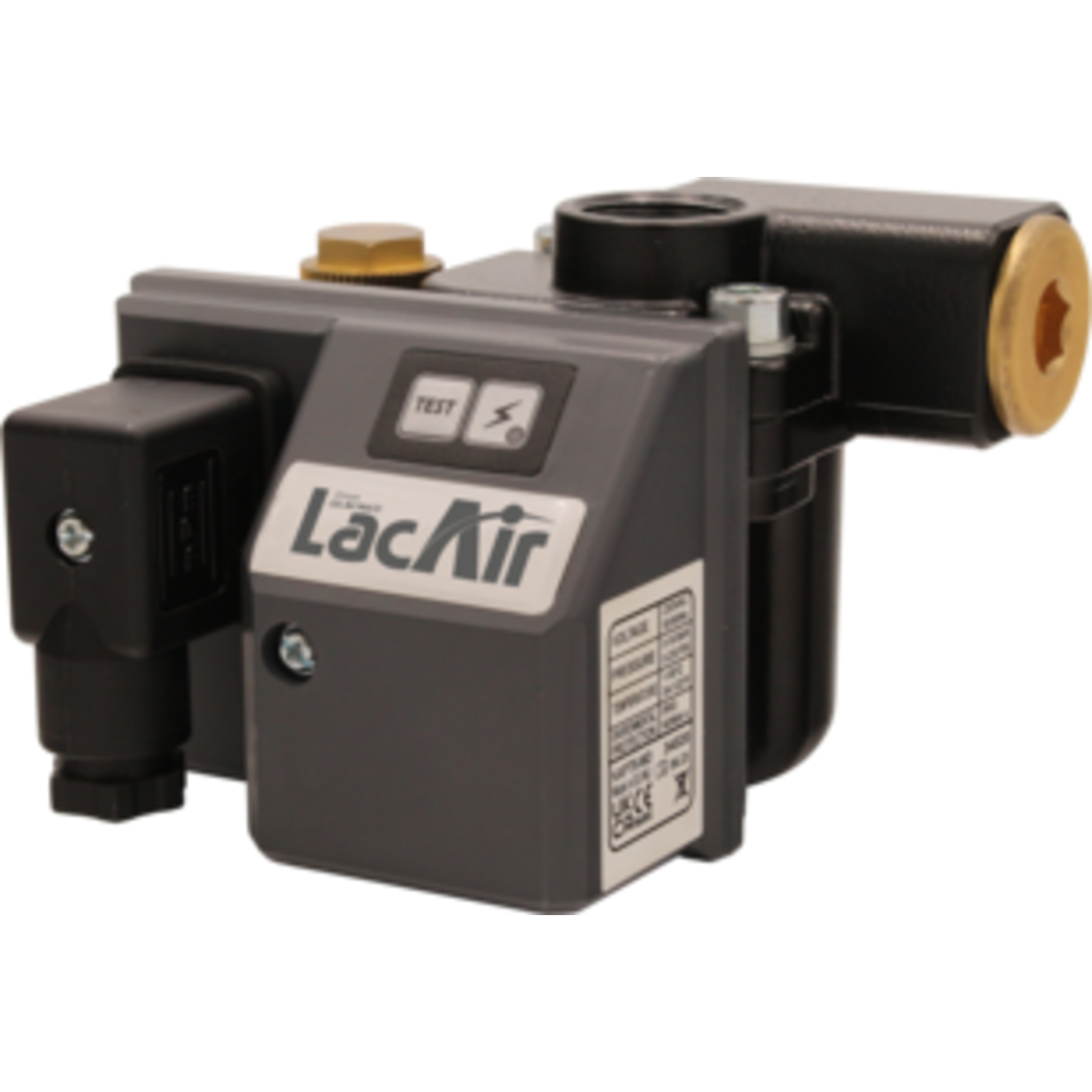

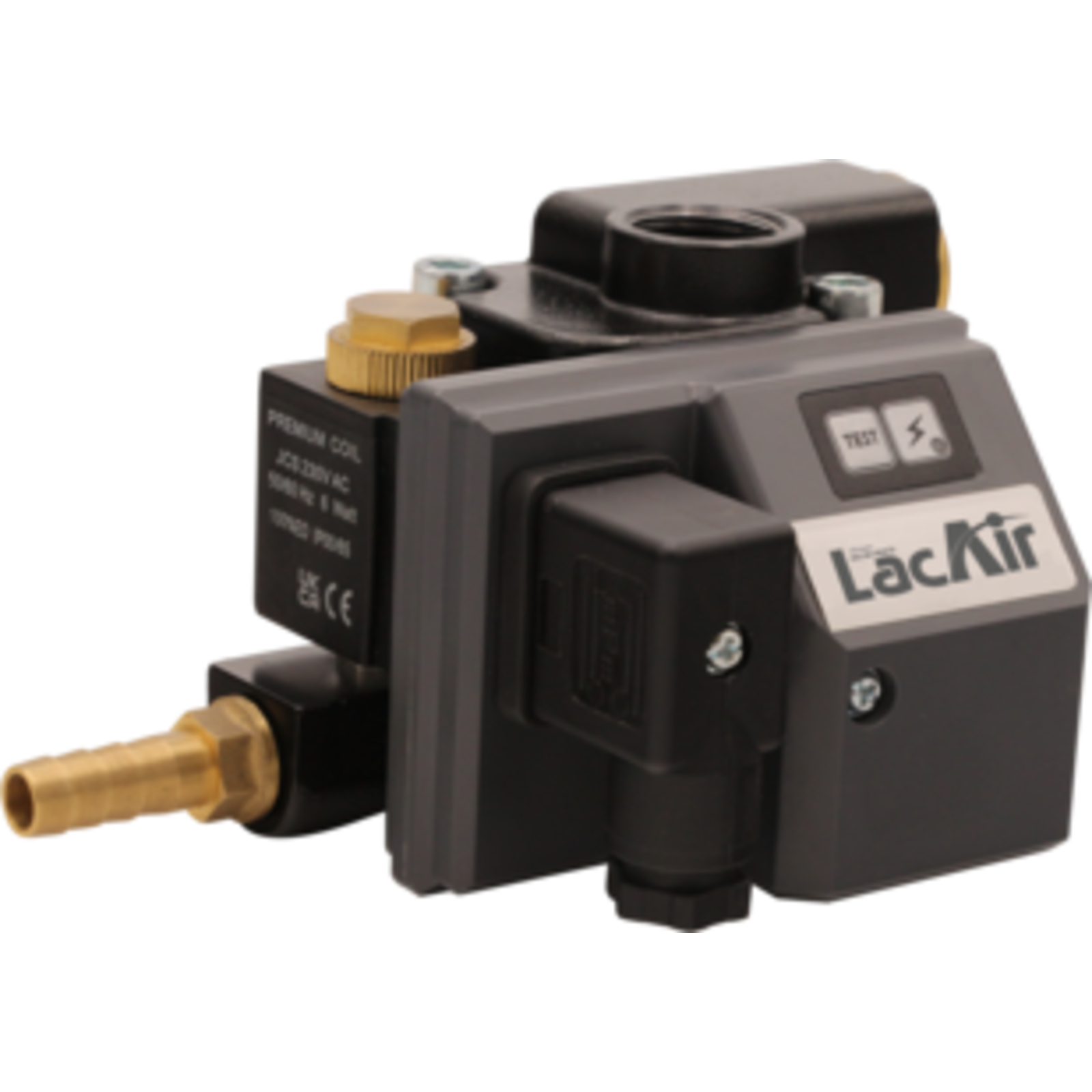

Le kit purge capacitif complet pour réservoir horizontal pré équipé et précâblé 230 V LACME (réf. 499318) est un système de purge automatique destiné à éliminer les condensats dans les cuves horizontales de compresseurs.
Ce kit se monte facilement sur le pied de la cuve grâce à une patte de fixation avec visserie, permettant une installation simple, rapide et en déporté.
Il est entièrement automatique, sans réglage nécessaire, et équipé d’un bouton TEST pour contrôler le bon fonctionnement de la vanne.
Le purgeur utilise une technologie capacitive de détection de niveau qui s’adapte au volume de condensats à éliminer, garantissant une purge sans perte d’air inutile.
Le kit comprend un boîtier robuste en aluminium résistant à la corrosion, une double connexion d’entrée (horizontale et verticale), une crépine intégrée et nettoyable, des robinets d’isolement, des raccords de connexion cuve/purgeur ainsi qu’un tuyau d’évacuation des condensats de diamètre 10 x 16 mm et de 3,5 m de longueur.
Il est livré précâblé avec un câble d’alimentation de 3 x 1,5 mm² de 2 m de long.
Une alarme visuelle LED signale tout dysfonctionnement, notamment en cas d’ouverture excessive de la vanne, ce qui peut indiquer une obstruction ou un problème technique.
Cette alarme peut être connectée à un dispositif externe via un contact relais, nécessitant une alimentation électrique dédiée.
Les caractéristiques techniques principales sont :
- Référence industrielle : 499318
- Capacité maximale du compresseur : 600 m³/h (10 m³/min)
- Pression maximale de service : 16 bar
- Pression minimale : 0 bar
- Température d’utilisation : de +1 °C à +50 °C
- Type de vanne : 2/2 voies à action directe avec orifice de 2 mm
- Raccordement d’admission : 2 x 1/2’’ BSP
- Raccordement de sortie : 1/4’’ BSP - Ø 10 mm
- Dimensions : 123 x 92 x 74 mm
- Poids : 0,5 kg pour le module seul, 2,7 kg pour le kit complet
Le fonctionnement est simple : le purgeur détecte automatiquement le niveau de condensats et ouvre la vanne pour les évacuer sans perte d’air comprimé.
Le bouton TEST permet de vider l’unité des condensats résiduels et de vérifier l’ouverture de la vanne.
Pour l’installation, il est nécessaire de couper l’alimentation électrique et de vider la cuve avant montage.
Le kit se fixe solidement sur la patte de la cuve avec vis et écrou de 8 mm.
Les raccordements pneumatiques se font via les sorties haute et latérale, avec des tuyaux Ø 10 x 16 mm maintenus par colliers de serrage.
Le tuyau d’évacuation doit être installé horizontalement ou avec une pente descendante supérieure à 1° pour éviter les poches d’air.
Le kit est livré avec un rouleau de ruban Téflon pour assurer l’étanchéité des connexions.
Les condensats évacués peuvent être traités par un séparateur eau/huile si nécessaire.
Un entretien régulier est recommandé, incluant le nettoyage de la crépine et la vérification périodique du fonctionnement de la vanne via le bouton TEST.
Le nettoyage détaillé du purgeur est décrit dans la notice, avec démontage du module électronique, nettoyage du filtre, de la vanne et remontage en respectant les couples de serrage.
Le kit purge capacitif est conforme aux directives européennes en vigueur (machines, basse tension, récipients à pression, compatibilité électromagnétique, écoconception, ROHS2) et aux normes NF EN ISO 12100 et NF EN 1012-1.
Ce produit est garanti 2 ans pièces et main d’œuvre, sous réserve du respect des conditions d’utilisation et d’entretien.
En résumé, ce kit purge capacitif complet est une solution fiable, robuste et facile à installer pour la vidange automatique des condensats dans les réservoirs horizontaux de compresseurs, offrant une purge sans perte d’air et une alarme de sécurité intégrée.
Il garantit un fonctionnement optimal et une maintenance facilitée grâce à ses composants de qualité et son bouton de contrôle.
Ce purgeur utilise une technologie capacitive de détection de niveau qui s’adapte au volume de condensats à évacuer, assurant une purge sans perte d’air comprimé inutile. Il est entièrement automatique et ne nécessite aucun réglage. Un bouton TEST permet de contrôler le bon fonctionnement de la vanne et de vider l’unité des condensats résiduels.
Le kit comprend un boîtier robuste en aluminium résistant à la corrosion, une double connexion d’entrée (horizontale et verticale), une crépine intégrée et nettoyable, des robinets d’isolement, des raccords de connexion entre la cuve et le purgeur, ainsi qu’un tuyau d’évacuation des condensats de diamètre 10 x 16 mm et de 3,5 m de longueur. Il est livré précâblé avec un câble d’alimentation de 3 x 1,5 mm² de 2 m.
Une alarme visuelle LED signale tout dysfonctionnement, notamment en cas d’ouverture excessive de la vanne, ce qui peut indiquer un problème technique ou une obstruction. Cette alarme peut être reliée à un dispositif externe via un contact relais nécessitant une alimentation électrique dédiée.
Les caractéristiques techniques principales sont les suivantes :
- Référence : 499318
- Capacité maximale du compresseur : 600 m³/h (10 m³/min)
- Pression maximale de service : 16 bar
- Pression minimale : 0 bar
- Température d’utilisation : de +1 °C à +50 °C
- Type de vanne : 2/2 voies à action directe avec orifice de 2 mm
- Raccordement d’admission : 2 x 1/2’’ BSP
- Raccordement de sortie : 1/4’’ BSP - Ø 10 mm
- Dimensions : 123 x 92 x 74 mm
- Poids : 0,5 kg pour le module seul, 2,7 kg pour le kit complet
- Alimentation : 230 V
Le fonctionnement repose sur la détection automatique du niveau de condensats, qui active l’ouverture de la vanne pour leur évacuation sans perte d’air comprimé. Le bouton TEST permet de vérifier l’ouverture de la vanne et de dépressuriser le purgeur.
Pour l’installation, il est nécessaire de couper l’alimentation électrique et de vider la cuve avant montage. Le tuyau d’évacuation doit être posé horizontalement ou avec une pente descendante supérieure à 1° pour éviter la formation de poches d’air. Le kit est fourni avec un rouleau de ruban Téflon pour assurer l’étanchéité des connexions.
Un entretien régulier est recommandé, comprenant le nettoyage de la crépine et la vérification du fonctionnement via le bouton TEST. Le nettoyage détaillé inclut le démontage du module électronique, le nettoyage du filtre et de la vanne, puis le remontage en respectant les couples de serrage.
Ce kit est conforme aux directives européennes en vigueur (machines, basse tension, récipients à pression, compatibilité électromagnétique, écoconception, ROHS2) ainsi qu’aux normes NF EN ISO 12100 et NF EN 1012-1. Il bénéficie d’une garantie de 2 ans pièces et main d’œuvre sous réserve du respect des conditions d’utilisation et d’entretien.
Cette solution fiable, robuste et facile à installer assure une vidange automatique efficace des condensats dans les réservoirs horizontaux, avec une purge optimisée sans perte d’air et une alarme de sécurité intégrée garantissant un fonctionnement optimal et une maintenance simplifiée.
- référence industrielle : 499318
- capacité maximale du compresseur : 600 m³/h
- pression maximale de service : 16 bar
- pression minimale : 0 bar
- température d’utilisation : de +1 °c à +50 °c
- type de vanne : 2/2 voies à action directe avec orifice de 2 mm
- raccordement d’admission : 2 x 1/2’’ bsp
- raccordement de sortie : 1/4’’ bsp - ø 10 mm
- dimensions : 123 x 92 x 74 mm
- poids : 0,5 kg pour le module seul, 2,7 kg pour le kit complet
- alimentation : 230 v

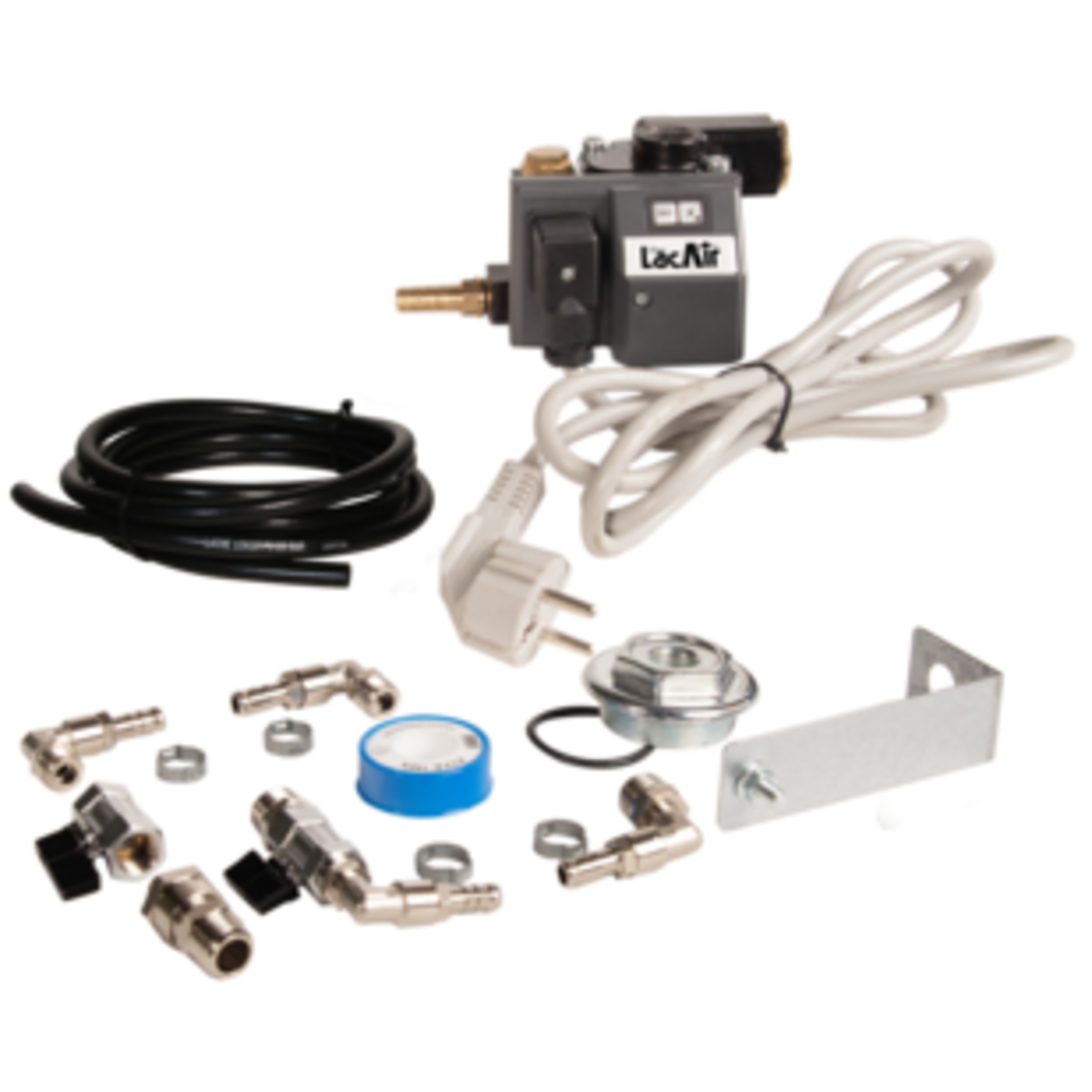

- équipement standard : double connexion d'entrée verticale et horizontale, tuyau d'évacuation des condensats (ø 10 x 16 mm, 3,5 m), bouton test, crépine intégrée nettoyable, alarme visuelle led, câble d’alimentation 3 x 1,5 mm² (2 m), patte de fixation avec visserie, robinets d’isolement, raccords de connexion cuve/purgeur
- boîtier robuste en aluminium résistant à la corrosion
Pour l’utilisation, il faut :
- Couper l’alimentation électrique et vider complètement la cuve avant installation.
- Fixer le kit solidement sur la patte de la cuve.
- Raccorder les tuyaux d’évacuation des condensats aux sorties haute et latérale du purgeur, en maintenant les tuyaux avec des colliers de serrage.
- Installer le tuyau d’évacuation horizontalement ou avec une pente descendante supérieure à 1° pour éviter les poches d’air.
- Brancher électriquement le kit sur une alimentation monophasée 230 V.
- Mettre progressivement la cuve en pression et vérifier l’étanchéité du montage.
- Utiliser le bouton TEST pour vider les condensats résiduels et contrôler l’ouverture de la vanne : appuyer et maintenir la touche TEST doit faire entendre un bruit de purge.
Le purgeur est destiné à être utilisé sur des réservoirs horizontaux de compresseurs. Chaque point de vidange doit avoir son propre purgeur, il ne faut pas en utiliser un seul pour plusieurs points.
En cas de dysfonctionnement, une alarme visuelle LED clignote lorsque la vanne s’ouvre trop fréquemment, ce qui peut indiquer une obstruction ou un problème technique. Cette alarme peut être raccordée à un dispositif externe via un contact relais avec alimentation dédiée.
Un entretien régulier est nécessaire, incluant le nettoyage de la crépine intégrée et la vérification périodique du fonctionnement de la vanne via le bouton TEST. Le nettoyage détaillé du purgeur implique le démontage du module électronique, le nettoyage du filtre et des composants de la vanne, puis le remontage avec respect des couples de serrage.
Les condensats évacués peuvent être collectés dans un récipient ou traités par un séparateur eau/huile si nécessaire.
Ainsi, le kit purge capacitif assure une vidange automatique et adaptée des condensats dans les réservoirs horizontaux, avec contrôle et alarme intégrés pour garantir un fonctionnement conforme.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Comment installer correctement le kit purge capacitif sur un réservoir horizontal ?
Avant l’installation, il faut impérativement couper l’alimentation électrique et vider complètement la cuve. Le kit se fixe solidement sur la patte de la cuve à l’aide de vis et écrous de 8 mm. Les raccordements pneumatiques se réalisent sur les sorties haute et latérale du purgeur avec des tuyaux Ø 10 x 16 mm maintenus par colliers de serrage. Le tuyau d’évacuation doit être posé horizontalement ou avec une pente descendante supérieure à 1° pour éviter les poches d’air.
Quels sont les critères techniques à vérifier pour choisir ce kit purge capacitif ?
Ce kit est adapté aux réservoirs horizontaux de compresseurs d’une capacité maximale de 600 m³/h et supporte une pression de service jusqu’à 16 bar. Il fonctionne sous alimentation monophasée 230 V et dispose d’une vanne 2/2 voies à action directe avec un orifice de 2 mm. Ses dimensions compactes (123 x 92 x 74 mm) et son poids léger facilitent l’intégration sur la cuve.
Comment fonctionne la détection et la purge automatique des condensats ?
Le purgeur utilise une technologie capacitive pour détecter automatiquement le niveau de condensats dans la cuve. Lorsque le volume de condensats atteint un seuil, la vanne s’ouvre automatiquement pour évacuer les condensats sans perte d’air comprimé. Le système est entièrement automatique, sans réglage nécessaire, et équipé d’un bouton TEST pour contrôler manuellement la purge.
Quelle est la fonction et comment utiliser le bouton TEST ?
Le bouton TEST permet de vider l’unité de tout condensat résiduel et de dépressuriser le purgeur. En appuyant et en maintenant ce bouton, vous contrôlez l’ouverture de la vanne, ce qui doit se traduire par un bruit de purge audible. Cette fonction facilite la vérification périodique du bon fonctionnement du système.
Comment fonctionne l’alarme visuelle et comment la connecter ?
Une alarme visuelle LED clignote en continu si la vanne s’ouvre trop fréquemment, indiquant une possible obstruction ou un dysfonctionnement du capteur. Cette alarme peut être raccordée à un dispositif externe via un contact relais nécessitant une alimentation électrique dédiée, permettant ainsi une surveillance à distance du purgeur.
Quelles sont les recommandations d’entretien du kit purge capacitif ?
L’entretien régulier inclut le nettoyage de la crépine intégrée pour éviter les blocages dus à la rouille ou aux débris. Il est également conseillé de vérifier périodiquement le fonctionnement de la vanne via le bouton TEST. Le nettoyage détaillé nécessite le démontage du module électronique, le nettoyage du filtre et des composants de la vanne, puis le remontage en respectant les couples de serrage indiqués.
