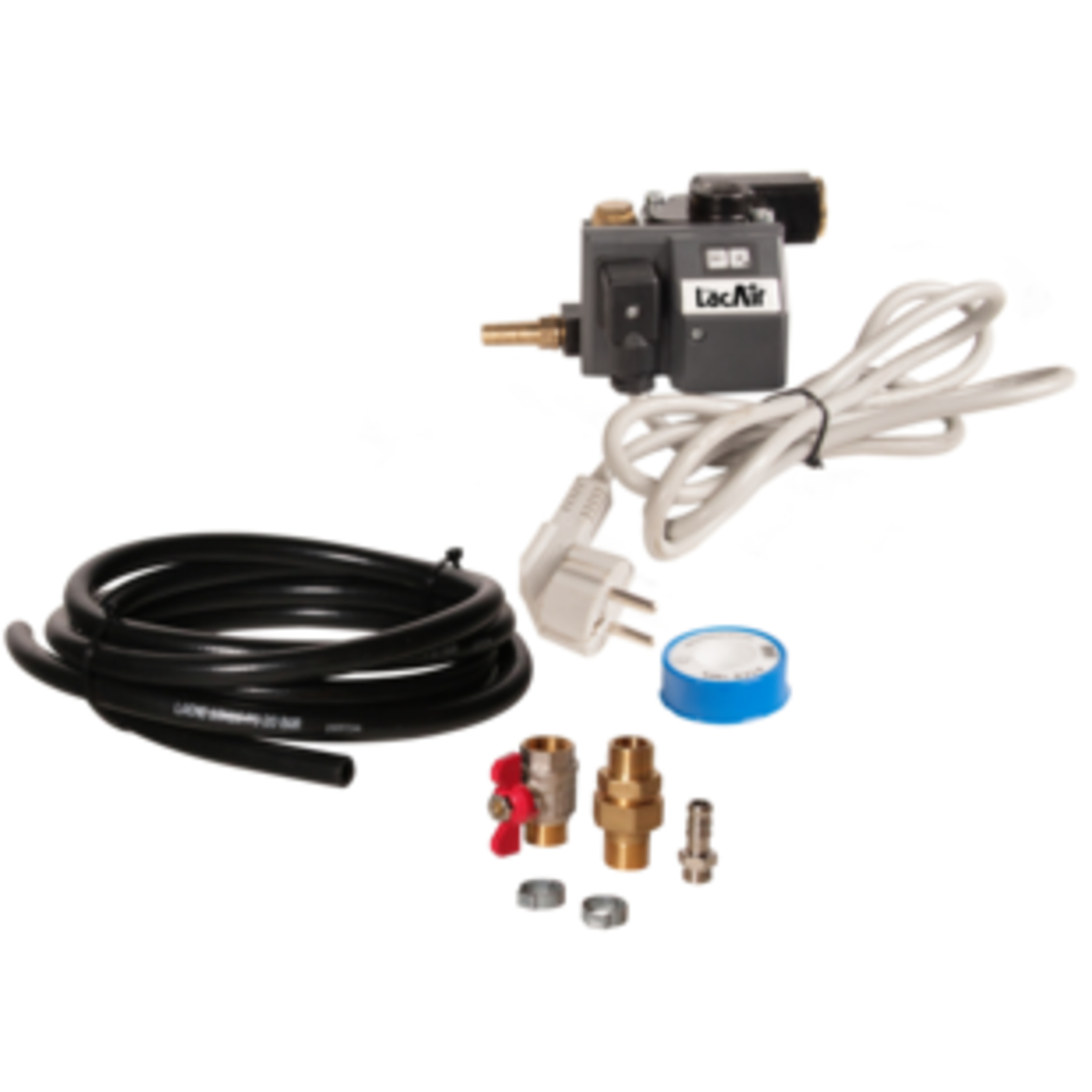

Kit purge capacitive pour réservoir vertical pré équipé et précablé 230 V LACME - 499316
Référence : LACM499316
Découvrez Kit purge capacitive pour réservoir vertical pré équipé et précablé 230 V LACME - 499316 disponible à l'achat
- Fonctionnement automatique sans réglage ni intervention
- Capacité de purge maximale de 600 m³/h pour réservoirs verticaux
- Boîtier en aluminium robuste et résistant à la corrosion
- Alarme LED intégrée avec bouton TEST pour contrôle facile
- Installation rapide grâce au kit complet précâblé livré avec accessoires
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Kit purge capacitif complet pour réservoirs verticaux, référence industrielle 499316.
Ce kit de purge automatique est compact et se monte directement sous la cuve verticale, il est précâblé et fonctionne de manière entièrement automatique sans réglage.
Il s’adapte au volume de condensats à éliminer grâce à une détection capacitive du niveau, garantissant une purge sans perte d’air inutile lors de la vidange.
L’installation est extrêmement simple et rapide, facilitée par la livraison sous forme de kit complet précâblé.
L’équipement standard comprend une double connexion d’entrée horizontale et verticale, un tuyau d’évacuation des condensats de 2,5 mètres (Ø 10 x 16 mm), un bouton TEST pour contrôler le bon fonctionnement, une crépine intégrée nettoyable, un robinet papillon d’isolement, un raccord UNION, une alarme visuelle LED et un câble d’alimentation de 2 mètres.
Le boîtier est robuste en aluminium résistant à la corrosion.
Caractéristiques techniques principales :
- Capacité maximale de purge : 600 m³/h (10 m³/min)
- Pression de service maximale : 16 bars
- Entrée/sortie gaz : 2 x 1/2” BSP
- Orifice de vanne : 2 mm
- Type de vanne : 2/2 voies, action directe
- Alimentation électrique : 230 V monophasé
- Dimensions : 123 x 92 x 74 mm
- Poids : 0,5 kg à 1,75 kg selon configuration
Le fonctionnement est entièrement automatique et sans réglage.
Le bouton TEST permet de vider l’unité de tout condensat résiduel, de dépressuriser le purgeur et de vérifier l’ouverture de la vanne en maintenant la touche appuyée.
Une alarme visuelle LED signale tout problème éventuel, notamment un nombre trop élevé d’ouvertures consécutives de la vanne, ce qui peut indiquer une obstruction ou une défaillance nécessitant une intervention.
Cette alarme peut être raccordée à un dispositif externe via un contact relais.
Le montage s’effectue sous la cuve verticale, avec raccordement via un robinet papillon et un raccord UNION.
Le tuyau d’évacuation doit être installé horizontalement ou avec une pente descendante supérieure à 1° pour éviter les poches d’eau.
Il est conseillé d’utiliser un séparateur huile/eau pour le traitement des condensats.
Le kit est livré avec un rouleau de ruban téflon pour assurer l’étanchéité des connexions.
Pour l’entretien, le purgeur peut être démonté et nettoyé selon les instructions détaillées, notamment le nettoyage régulier de la crépine et la vérification périodique du bon fonctionnement de la vanne via le bouton TEST.
Le kit purge capacitif est conforme aux normes et directives européennes en vigueur, notamment la Directive Machines 2006/42/CE, la Directive basse tension 2014/35/UE, la Directive compatibilité électromagnétique 2014/30/UE, ainsi qu’aux normes NF EN ISO 12100 et NF EN 1012-1.
Ce produit est conçu pour un usage professionnel, avec une plage de température d’utilisation comprise entre +1 et +50°C.
Il offre une solution fiable, robuste et facile à installer pour l’élimination automatique des condensats dans les réservoirs verticaux d’air comprimé.
Dimensions compactes et poids léger facilitent son intégration.
La maintenance est facilitée par une valve externe et un accès simple aux composants.
Le kit est livré prêt à l’emploi, garantissant un fonctionnement optimal dès l’installation.
L’équipement standard comprend une double connexion d’entrée (horizontale et verticale), un tuyau d’évacuation des condensats de 2,5 mètres (Ø 10 x 16 mm), un bouton TEST permettant de contrôler le bon fonctionnement et de vider les condensats résiduels, une crépine intégrée nettoyable, un robinet papillon d’isolement, un raccord UNION, une alarme visuelle LED signalant tout dysfonctionnement, ainsi qu’un câble d’alimentation de 2 mètres. Le boîtier est en aluminium robuste, résistant à la corrosion, assurant durabilité et fiabilité.
Les caractéristiques techniques principales sont les suivantes : capacité maximale de purge de 600 m³/h, pression de service maximale de 16 bars, orifice de vanne de 2 mm, vanne 2/2 voies à action directe, alimentation en 230 V monophasé, dimensions compactes de 123 x 92 x 74 mm et poids variant de 0,5 à 1,75 kg selon la configuration.
Le fonctionnement est entièrement automatique et sans réglage. Le bouton TEST permet de dépressuriser le purgeur et de vérifier l’ouverture de la vanne. L’alarme LED signale tout problème, notamment un nombre trop élevé d’ouvertures consécutives, pouvant indiquer une obstruction ou une défaillance, avec possibilité de raccordement à un système externe via contact relais.
L’installation est simple et rapide, avec un montage sous la cuve verticale via un robinet papillon et un raccord UNION. Le tuyau d’évacuation doit être posé horizontalement ou avec une pente descendante supérieure à 1° pour éviter les poches d’eau. Il est recommandé d’utiliser un séparateur huile/eau pour le traitement des condensats.
Le kit est conforme aux normes et directives européennes en vigueur, notamment la Directive Machines 2006/42/CE, la Directive basse tension 2014/35/UE, la Directive compatibilité électromagnétique 2014/30/UE, ainsi que les normes NF EN ISO 12100 et NF EN 1012-1. Il est conçu pour un usage professionnel avec une plage de température d’utilisation de +1 à +50 °C.
La maintenance est facilitée par une valve externe et un accès simple aux composants, notamment la crépine nettoyable et le contrôle via le bouton TEST. Le kit est livré prêt à l’emploi, garantissant un fonctionnement optimal dès l’installation.
- référence industrielle : 499316
- capacité maximale de purge : 600 m³/h
- pression de service maximale : 16 bars
- entrée/sortie gaz : 2 x 1/2” BSP
- orifice de vanne : 2 mm
- type de vanne : 2/2 voies, action directe
- alimentation électrique : 230 V monophasé
- dimensions : 123 x 92 x 74 mm
- poids : 0,5 kg à 1,75 kg selon configuration
- équipement standard : double connexion d'entrée horizontale et verticale, tuyau d'évacuation des condensats (Ø 10 x 16 mm, longueur 2,5 m), bouton test, crépine intégrée nettoyable, alarme visuelle LED, robinet papillon d'isolement, raccord UNION, câble d'alimentation 2 m
- boîtier en aluminium résistant à la corrosion
- fonctionnement entièrement automatique sans réglage
- plage de température d’utilisation : +1 à +50 °C
- alarme visuelle LED signalant les problèmes éventuels, avec possibilité de raccordement à un dispositif externe via contact relais
- bouton TEST pour contrôle du bon fonctionnement et vidange des condensats résiduels
Pour l’utilisation, il faut raccorder le kit sur la cuve verticale via un robinet papillon et un raccord UNION, en veillant à ce que le tuyau d’évacuation des condensats soit installé horizontalement ou avec une pente descendante supérieure à 1° afin d’éviter la formation de poches d’eau. Le tuyau d’évacuation doit être plongé dans un récipient pour collecter les condensats, qui peuvent être traités avec un séparateur huile/eau.
Le bouton TEST permet de contrôler le bon fonctionnement du purgeur : en appuyant et maintenant cette touche, l’unité se vide de tout condensat résiduel, se dépressurise et la vanne s’ouvre, ce qui se traduit par un bruit de purge audible.
En cas de dysfonctionnement, une alarme visuelle LED signale tout problème, notamment un nombre trop élevé d’ouvertures consécutives de la vanne, ce qui peut indiquer une obstruction ou une défaillance nécessitant une intervention. Cette alarme peut être reliée à un dispositif externe via un contact relais.
L’installation doit être réalisée avec le système dépressurisé et la cuve vide d’air. Après montage, la pression de la cuve est rétablie lentement avant la mise sous tension électrique. Il est conseillé de vérifier périodiquement le fonctionnement de la vanne et de nettoyer régulièrement la crépine intégrée pour éviter les blocages.
Ce kit est destiné à une utilisation professionnelle pour l’élimination automatique des condensats dans les réservoirs verticaux d’air comprimé, dans une plage de température comprise entre +1 et +50°C.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Ce kit purge capacitif est-il compatible avec tous les réservoirs verticaux d’air comprimé ?
Oui, ce kit est conçu spécifiquement pour les réservoirs verticaux d’air comprimé. Il s’adapte à tout type de cuve verticale grâce à sa double connexion d’entrée horizontale et verticale et son montage direct sous la cuve.
Quelles sont les dimensions et le poids de ce kit purge capacitif ?
Le kit présente des dimensions compactes de 123 x 92 x 74 mm. Son poids varie entre 0,5 kg et 1,75 kg selon la configuration choisie, facilitant ainsi son intégration et sa manutention.
Comment fonctionne le système de détection et de purge automatique ?
Le système utilise une détection capacitive du niveau de condensats qui adapte automatiquement la purge au volume à éliminer. Cela permet une purge sans réglage et sans perte d’air inutile lors de la vidange.
Quels équipements sont inclus dans le kit pour faciliter l’installation et la maintenance ?
Le kit comprend un bouton TEST pour contrôler le bon fonctionnement et vider les condensats résiduels, une alarme visuelle LED signalant les problèmes éventuels, un robinet papillon d’isolement, un raccord UNION, une crépine intégrée nettoyable, un tuyau d’évacuation de condensats de 2,5 mètres, ainsi qu’un câble d’alimentation de 2 mètres.
Quelles sont les conditions d’installation à respecter pour assurer un bon fonctionnement ?
Le montage doit être réalisé sous la cuve verticale avec le système dépressurisé et la cuve vide d’air. Le tuyau d’évacuation des condensats doit être installé horizontalement ou avec une pente descendante supérieure à 1° pour éviter les poches d’eau. Il est conseillé de raccorder le tuyau à un séparateur huile/eau.
Comment vérifier et entretenir ce kit purge capacitif ?
Le bouton TEST permet de contrôler l’ouverture de la vanne et la vidange des condensats. La crépine intégrée doit être nettoyée régulièrement pour éviter les blocages. En cas d’alarme LED indiquant un nombre trop élevé d’ouvertures consécutives, une intervention est nécessaire pour vérifier une possible obstruction ou défaillance.
