Kit RD510: détecteur de conduites et transmetteur d'eau pulsée haute pression 10 bar RADIODETECTION - 10/RD510-KIT-HP
Référence : R01210RD510KITHP
Découvrez Kit RD510: détecteur de conduites et transmetteur d'eau pulsée haute pression 10 bar RADIODETECTION - 10/RD510-KIT-HP disponible à l'achat
- Détection précise des fuites jusqu’à 5 mètres de profondeur
- Générateur haute pression 10 bar pour canalisations difficiles
- Autonomie jusqu’à 8 heures pour une utilisation prolongée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le Kit RD510 de Radiodetection est un système avancé de détection de canalisations d’eau et de recherche de fuites, spécialement conçu pour les infrastructures utilisant des conduites en PVC et plastique, difficiles à localiser en raison de leur nature non métallique.
Ce kit intègre un détecteur de canalisations et un générateur d’ondes acoustiques pulsées haute pression (10 bar), adaptés aux travaux de maintenance et de réparation.
Le RD510 permet de localiser les fuites avec une précision remarquable, jusqu’à une profondeur de 5 mètres et une portée de détection allant jusqu’à 45 mètres, variable selon la composition du sol et le matériau de la canalisation.
Le fonctionnement du système repose sur un processus simple en trois étapes :
- Le générateur d’impulsions acoustiques (PWT) se connecte à une bouche d’incendie, un compteur ou un robinet externe.
- Une onde acoustique est injectée dans la canalisation cible via le PWT.
- L’unité d’affichage portable RD510, équipée d’un capteur acoustique au sol avec perche télescopique, détecte et localise précisément la canalisation.

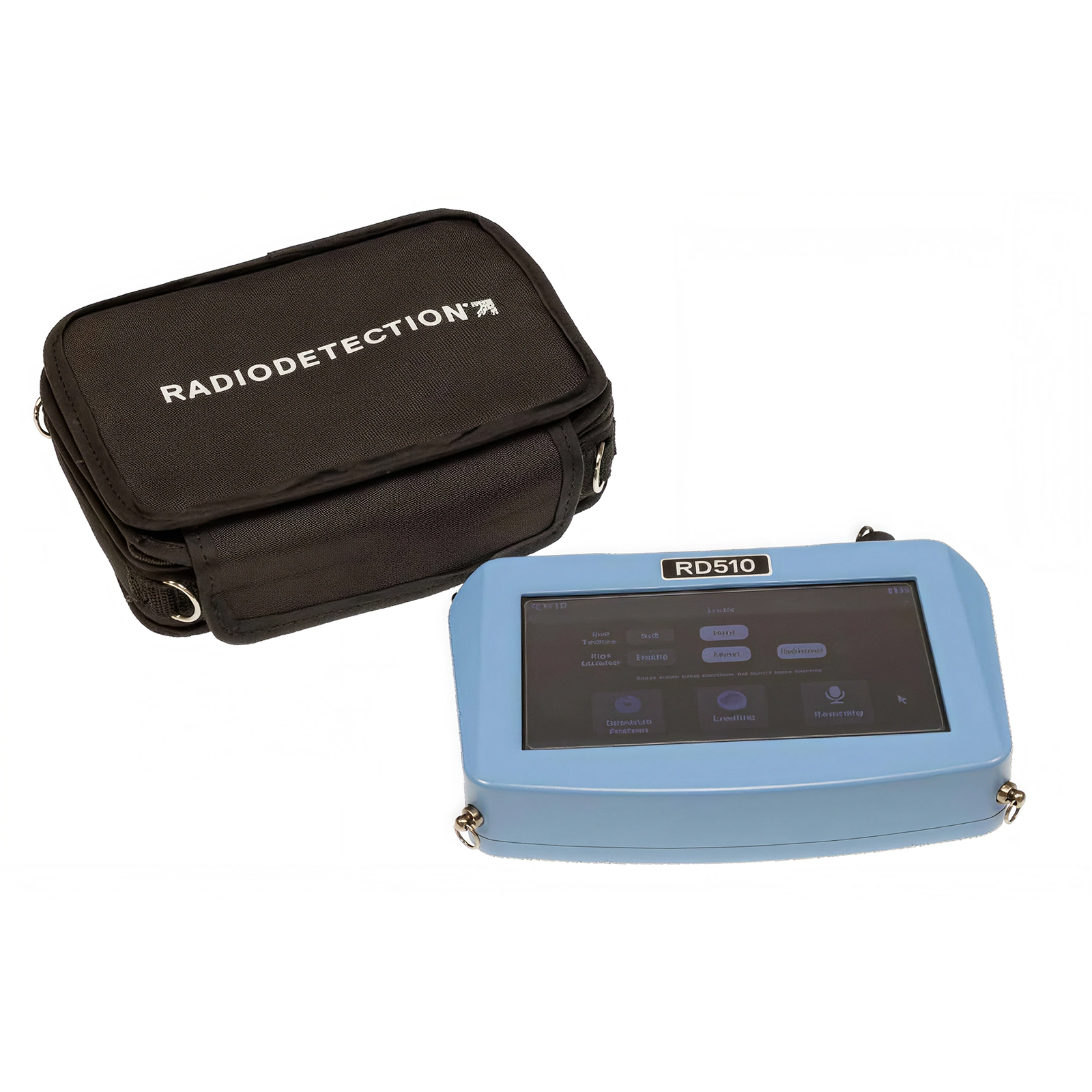

Le détecteur est doté d’une unité de contrôle portable avec un écran tactile couleur HD de 7 pouces, facile à utiliser.
Le capteur acoustique en céramique piézoélectrique à haute sensibilité permet d’isoler et d’amplifier les sons de fuite pour une détection fiable.
Le casque d’écoute offre une clarté audio optimale grâce à une prise standard.
Le système comprend également une fiche métallique polyvalente pour une utilisation sur sols meubles et un filtre passe-bande qui réduit les interférences sonores de fond.
Le générateur d’onde acoustique est disponible en version standard (4 bar) ou haute pression (10 bar) et comprend un sac souple, un adaptateur 12 V, un kit de raccordement canalisations et une électrovanne acoustique adaptée à la pression.
Tous les kits RD510 incluent le détecteur, le générateur d’impulsions, le kit de raccordement et une ou deux électrovannes selon la référence.
Caractéristiques techniques principales :
- Poids total du détecteur : 9 kg (avec mallette 22,5 x 60 x 45 cm)
- Fabriqué en ABS robuste
- Alimentation par batteries lithium-ion internes non amovibles, durée de fonctionnement jusqu’à 8 heures à 20°C
- Plage de fréquence 1:1000 Hz avec 10 niveaux réglables de gain et de volume
- Température d’utilisation de -20 à 50 °C
- Générateur d’onde acoustique alimenté par 8 piles alcalines type D ou batterie lithium-ion en option, avec indice de protection IP65
Le kit RD510 est idéal pour la localisation précise des fuites dans les canalisations souterraines et le dépannage des réseaux d’irrigation.
Il répond aux besoins croissants de gestion durable des réseaux d’eau en minimisant les pertes et les coûts d’exploitation grâce à une détection fiable et rapide.
Le fonctionnement du kit s’appuie sur un processus simple en trois étapes :
- Le générateur d’impulsions acoustiques (PWT) se connecte à une bouche d’incendie, un compteur ou un robinet externe.
- Une onde acoustique pulsée est injectée dans la canalisation cible via le générateur.
- L’unité d’affichage portable RD510, équipée d’un capteur acoustique au sol avec perche télescopique, détecte et localise avec précision la canalisation.
L’unité de contrôle portable dispose d’un écran tactile couleur HD de 7 pouces, offrant une interface conviviale. Le capteur acoustique en céramique piézoélectrique à haute sensibilité permet d’isoler et d’amplifier les sons de fuite pour une détection fiable. Un casque d’écoute avec prise audio standard garantit une clarté sonore optimale. Le système intègre également une fiche métallique polyvalente pour l’utilisation sur sols meubles et un filtre passe-bande qui réduit les interférences sonores de fond.
Le générateur d’onde acoustique est disponible en version haute pression 10 bar (référence 10/RD510-KIT-HP) et comprend un sac souple, un adaptateur 12 V, un kit de raccordement canalisations et une électrovanne acoustique adaptée à la pression. L’alimentation se fait par 8 piles alcalines type D ou batterie lithium-ion en option, avec une durée de fonctionnement jusqu’à 8 heures.
Caractéristiques techniques principales :
- Poids total du détecteur : 9 kg
- Dimensions de la mallette : 22,5 x 60 x 45 cm
- Fabrication en ABS robuste
- Alimentation de l’unité de contrôle : 5 V, 2 A Micro USB, batteries lithium-ion internes non amovibles
- Durée de fonctionnement : jusqu’à 8 heures à 20 °C
- Plage de fréquence : 1:1000 Hz avec 10 niveaux réglables de gain et de volume
- Type de capteur acoustique : céramique piézoélectrique
- Température d’utilisation : -20 à 50 °C
- Indice de protection du générateur : IP65 (avec plateau à outils)
Le kit RD510 est particulièrement adapté à la localisation des fuites dans les canalisations souterraines et au dépannage des réseaux d’irrigation. Il contribue à la gestion durable des réseaux d’eau en minimisant les pertes et les coûts d’exploitation grâce à une détection rapide, fiable et précise.
- poids total du détecteur : 9 kg
- dimensions mallette : 22,5 x 60 x 45 cm
- fabrication : ABS
- écran : écran couleur tactile HD de 7 pouces
- alimentation unité de contrôle : 5 V, 2 A Micro USB
- batteries : lithium-ion internes, non amovibles
- durée de fonctionnement : jusqu’à 8 heures (à 20 °C, luminosité moyenne de l’écran)
- plage de fréquence : 1:1000 Hz
- gain : 10 niveaux réglables
- volume : 10 niveaux réglables
- réponse : crête
- type de capteur acoustique : céramique piézoélectrique
- température d’utilisation : -20 à 50 °C
- alimentation générateur d’onde acoustique : 8 piles alcalines de type D, entrée 12 V CC ou batterie lithium-ion en option
- indice de protection IP générateur : IP65 (avec le plateau à outils)
- durée de fonctionnement générateur : jusqu’à 8 heures (à 20 °C)
- pression générateur d’onde acoustique : haute pression 10 bar
- référence fournisseur : 10/RD510-KIT-HP
L’unité de contrôle portable dispose d’un écran tactile couleur HD de 7 pouces permettant de naviguer entre différents modes, dont l’analyse du spectre et la localisation. Le capteur acoustique en céramique piézoélectrique capte les sons émis par les fuites ou le mouvement des parois de la canalisation. L’utilisateur peut régler le volume sonore dans le casque, la sensibilité (gain) et appliquer un filtre passe-bande pour réduire les bruits de fond indésirables.
Pour localiser une fuite, l’utilisateur déplace le capteur acoustique sur la surface du sol, retire sa main de la poignée pour éviter de générer des bruits parasites, puis prend des mesures successives à différents points. Chaque mesure affiche une valeur moyenne et un bruit instantané, permettant de repérer la position de la fuite ou de la canalisation par la valeur la plus élevée. Il est possible de verrouiller chaque mesure et d’enregistrer jusqu’à 16 points pour affiner la localisation. Ces données peuvent être exportées depuis la carte mémoire.
Le générateur d’impulsions acoustiques crée un signal en ouvrant et fermant automatiquement une électrovanne qui pulse l’eau dans la canalisation, générant des ondes acoustiques détectables à la surface. Ce générateur se raccorde à des points d’eau tels que bornes incendie, compteurs ou robinets. Il est alimenté par piles alcalines, batterie lithium-ion ou alimentation 12 V voiture. L’utilisateur doit s’assurer que la pression de la canalisation est compatible avec la pression maximale de l’électrovanne (4 ou 10 bars) et que la canalisation est pleine et sous pression.
En résumé, l’utilisateur connecte le générateur à une source d’eau, active l’émission d’impulsions acoustiques, puis utilise l’unité portable avec son capteur au sol pour détecter et localiser les conduites et fuites en analysant les signaux acoustiques reçus. Le système est conçu pour être utilisé sur des sols durs ou meubles, avec des réglages adaptés à la nature du sol et du matériau de la canalisation.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Comment fonctionne le Kit RD510 pour la détection des fuites dans les canalisations en plastique ?
Le Kit RD510 utilise un générateur d’impulsions acoustiques qui se connecte à une bouche d’incendie, un compteur ou un robinet. Il injecte une onde acoustique pulsée dans la canalisation cible, générant des ondes de pression détectables. L’unité portable, équipée d’un capteur acoustique sensible au sol monté sur une perche télescopique, capte les sons de fuite ou le mouvement des parois de la canalisation pour localiser précisément la fuite ou la canalisation jusqu’à 5 mètres de profondeur et 45 mètres de portée, selon la nature du sol et du matériau.
Quels réglages sont nécessaires pour adapter la détection à la nature du sol et de la canalisation ?
Avant la localisation, il faut sélectionner la texture du sol (dur ou meuble) et le matériau de la canalisation (plastique, métal ou inconnu) via l’écran de localisation du RD510. Ces paramètres ajustent le filtre d’entrée du traitement du signal afin d’optimiser la détection selon les conditions réelles. Ces réglages ne peuvent pas être modifiés une fois la localisation ou l’analyse du spectre lancée.
Comment le système permet-il d’identifier précisément l’emplacement d’une fuite ?
L’utilisateur déplace le capteur acoustique sur le sol et prend des mesures successives. Chaque mesure affiche une valeur moyenne filtrée et un bruit instantané. Il est possible de verrouiller chaque mesure et d’enregistrer jusqu’à 16 points pour affiner la détection. L’emplacement de la fuite correspond au point où la valeur moyenne du signal est la plus élevée, indiquée par une barre épaisse sur l’écran de localisation.
Quelle est l’autonomie et la source d’alimentation du détecteur et du générateur d’impulsions ?
L’unité de contrôle du détecteur est alimentée par des batteries lithium-ion internes non amovibles, offrant une autonomie jusqu’à 8 heures à 20 °C. Le générateur d’impulsions fonctionne avec 8 piles alcalines type D, une alimentation 12 V CC ou une batterie lithium-ion rechargeable en option, avec une autonomie également jusqu’à 8 heures.
Quelles précautions faut-il prendre concernant la pression et la propreté des canalisations lors de l’utilisation du générateur d’impulsions ?
Le générateur d’impulsions est équipé d’une électrovanne adaptée à la pression de la canalisation (4 ou 10 bars). Il est impératif que la canalisation soit pleine et sous pression, idéalement entre 3 et 7 bars. Il faut nettoyer soigneusement tout point de raccordement jusqu’à ce que l’eau soit exempte de rouille, limon ou corps étrangers pour éviter d’endommager l’électrovanne ou d’altérer la détection. La rondelle filtrante fournie doit toujours être utilisée et contrôlée régulièrement pour garantir son bon état.
