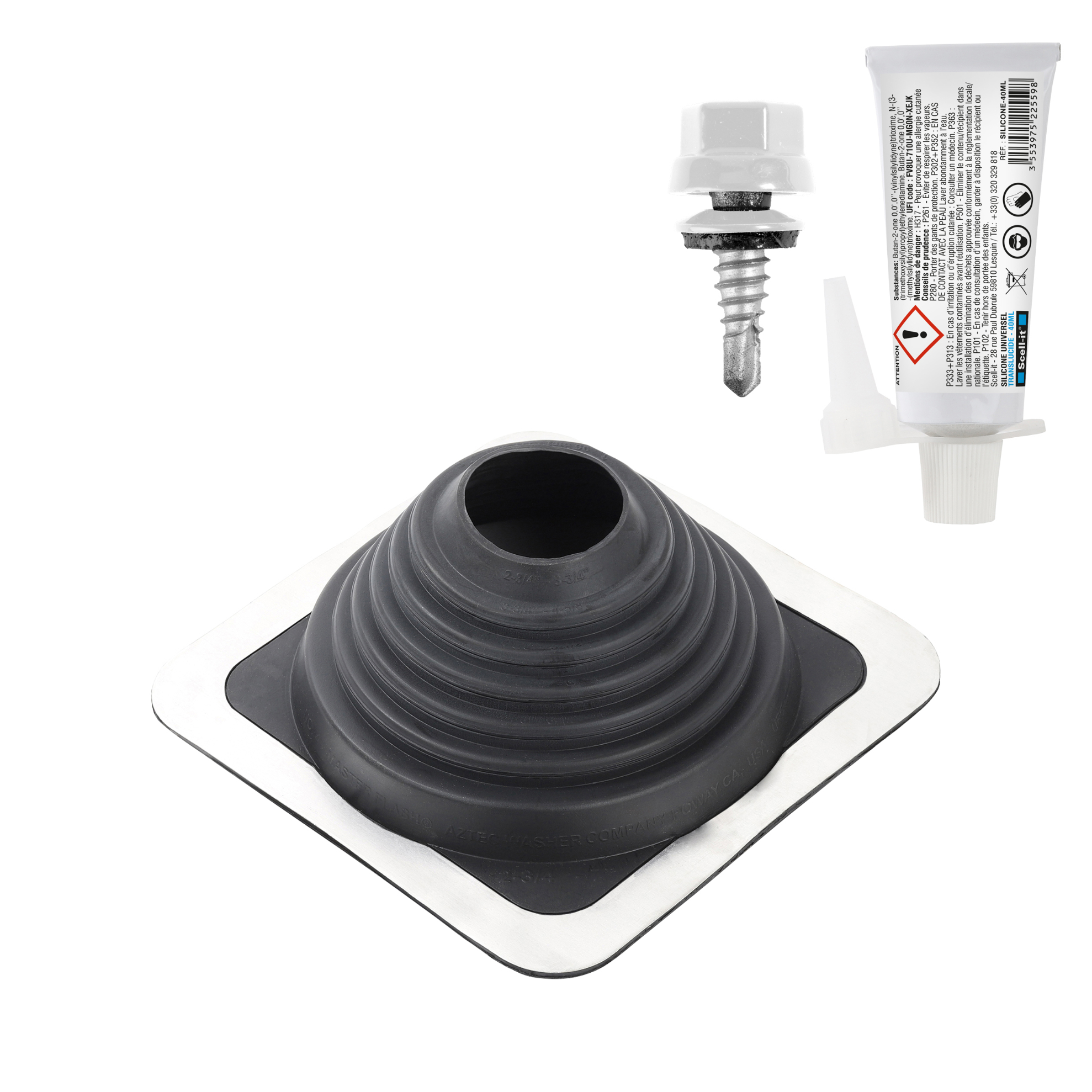

Kit sortie de toiture acier pour conduits Ø69-177 - SCELL-IT - KIT-MF177-ACIER
Référence : S344KITMF177ACIER
Découvrez Kit sortie de toiture acier pour conduits Ø69-177 - SCELL-IT - KIT-MF177-ACIER disponible à l'achat
- Kit pour scellement et étanchéité des sorties de toiture.
- Solin étanche ajustable aux conduits de Ø 69 à 177 mm.
- Comprend 16 vis autoperçeuses avec rondelles étanches.
- Base en aluminium pour un ajustement parfait au bac acier.
- Tube de silicone de 40 ml inclus pour une application facile.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Le Kit sortie de toiture acier pour conduits Ø69-177 SCELL-IT KIT-MF177-ACIER est une solution complète pour le scellement et l’étanchéité totale des sorties de toiture en bac acier.
Il comprend un solin étanche Masterflash® ajustable aux conduits dont le diamètre varie de 69 mm à 177 mm.
Ce solin est fabriqué en EPDM, un matériau élastomère, avec une base extérieure doublée d’aluminium, ce qui assure un ajustement parfait au profil des bacs acier.
Le kit intègre également 16 vis autoperceuses ZAMATOP-CR de diamètre 6,3 mm et longueur 22 mm, munies de rondelles en aluminium vulcanisé équipées d’un joint élastomère EPDM pour garantir l’étanchéité au point de fixation.
Un tube de silicone de 40 ml est fourni pour faciliter l’application et renforcer l’étanchéité.
Le manchon Masterflash® résiste à des températures élevées en continu jusqu’à +100°C et par intermittence jusqu’à +135°C, ainsi qu’à des températures basses jusqu’à -55°C.
Il présente une résistance à l’étirement de 10 MPa et une résistance à la compression de 25%.
Le manchon supporte aussi une exposition à l’ozone pendant 70 heures à 500 pphm.
Ce kit s’adapte parfaitement à différents types de conduits et à tous les profils de bacs acier.
Il est conçu pour absorber les vibrations et mouvements des tuyaux dus à la dilatation thermique, garantissant ainsi une étanchéité durable.
Pour la pose, il est recommandé de respecter un écart minimum de 38 mm entre chaque vis.
Les vis ZAMATOP-CR fournies sont des vis autoperceuses en acier cémenté traitées X-TREM COAT C2, avec une tête hexagonale ZAMAC de 12 mm, laquée ou naturelle.
Elles ont une capacité de perçage jusqu’à 1,5 mm, ce qui permet de traverser jusqu’à trois épaisseurs de bac acier.
La rondelle prémontée en aluminium vulcanisé avec joint élastomère EPDM assure une parfaite étanchéité au point de fixation.
La mise en œuvre préconise de choisir un manchon avec une ouverture inférieure de 20% à 30% par rapport au diamètre du conduit.
Le manchon doit être glissé jusqu’à la base du conduit, éventuellement aidé par de la graisse pour faciliter l’installation.
Il faut ensuite former le manchon pour l’adapter aux profils ou irrégularités du toit, marquer le contour, appliquer un produit d’étanchéité entre la base du manchon et le toit, puis fixer le manchon avec les vis en respectant l’écart recommandé.
Le kit est conditionné avec tous les éléments nécessaires pour une installation professionnelle et durable, conforme aux normes DTU 40.35.
Ce produit assure une protection fiable contre les infiltrations d’eau et les intempéries, offrant une étanchéité totale des sorties de toiture rondes sur bac acier.
Le solin Masterflash® possède une base extérieure doublée d’aluminium, ce qui lui permet de s’adapter parfaitement au profil des bacs acier. Il est conçu pour résister aux hautes températures en continu jusqu’à +100°C et par intermittence jusqu’à +135°C, ainsi qu’aux basses températures jusqu’à -55°C. Sa matière principale est un manchon en EPDM avec base en aluminium, offrant une résistance à l’étirement de 10 MPa, une compression de 25 % et une résistance à l’ozone de 70 heures à 500 pphm.
Ce manchon d’étanchéité s’adapte à plusieurs types de conduits et à tous les profils de bacs acier. Il est également conçu pour absorber les vibrations et mouvements des tuyaux liés à la dilatation thermique, garantissant ainsi une étanchéité durable.
Pour la fixation, le solin Masterflash® doit être vissé à l’aide des vis ZAMATOP-CR fournies, en respectant un écart minimum de 38 mm entre chaque vis. Ces vis autoperceuses en acier cémenté traitées X-TREM COAT C2, à tête hexagonale ZAMAC de 12 mm, disposent d’une rondelle prémontée en aluminium vulcanisé avec joint élastomère EPDM. Elles sont garanties 20 ans contre la corrosion et testées en brouillard salin jusqu’à 1000 heures. Leur capacité de perçage permet de traverser jusqu’à 1,5 mm d’épaisseur, couvrant ainsi jusqu’à trois bacs acier.
La pose du manchon doit respecter certaines préconisations : choisir un modèle adapté au diamètre du conduit, glisser le manchon jusqu’à la base du conduit (avec éventuellement un peu de graisse pour faciliter la pose), former le manchon pour qu’il épouse parfaitement les profils du toit, appliquer un produit d’étanchéité entre la base du manchon et le toit, puis fixer avec les vis en respectant l’espacement recommandé. La largeur d’écoulement des eaux sur la plage de la tôle d’acier nervurée doit être d’au moins 3 cm.
Ce kit garantit une installation efficace, durable et conforme aux normes DTU 40.35, assurant une étanchéité totale et une adaptation parfaite aux conditions spécifiques des sorties de toiture sur bac acier.
- manchon étanche pour conduit rond jusqu’à ø177 mm
- manchon en EPDM avec base en aluminium
- résistance aux hautes températures en continu : +100°C
- résistance aux hautes températures par intermittence : +135°C
- résistance aux basses températures : -55°C
- résistance à l’étirement : 10 MPa
- résistance à la compression : 25%
- résistance à l’ozone : 70 heures à 500 pphm
- 16 vis autoperceuses ZAMATOP-CR ø6,3x22 mm fournies
- tête hexagonale ZAMAC de 12 mm, laquée ou naturelle
- corps de vis en acier cémenté traité X-TREM COAT C2
- capacité de perçage jusqu’à 1,5 mm (jusqu’à trois épaisseurs de bac acier)
- rondelle prémontée en aluminium vulcanisé avec joint élastomère EPDM
- tube de silicone de 40 ml inclus
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les diamètres de conduits compatibles avec ce kit sortie de toiture acier ?
Le kit est conçu pour des conduits ronds dont le diamètre varie de 69 à 177 mm. Le manchon Masterflash® est ajustable pour s’adapter précisément à cette plage de diamètres.
Comment le manchon Masterflash® assure-t-il l’étanchéité des sorties de toiture sur bac acier ?
Le manchon est fabriqué en EPDM avec une base en aluminium, garantissant une étanchéité totale. Il s’adapte parfaitement aux profils de bac acier et supporte les vibrations et mouvements dus à la dilatation des tuyaux, assurant ainsi une étanchéité durable.
Quelles sont les caractéristiques techniques des vis fournies avec le kit ?
Le kit comprend 16 vis autoperceuses ZAMATOP-CR Ø6,3 x 22 mm avec rondelle aluminium vulcanisée et joint élastomère EPDM. Ces vis sont en acier cémenté traité X-TREM COAT C2, résistantes à la corrosion selon les normes NF EN 3231 et NF ISO 9227, avec une capacité de perçage jusqu’à 1,5 mm.
Quelles sont les étapes clés pour la mise en œuvre du kit sortie de toiture acier ?
Il faut choisir un manchon adapté au diamètre du conduit, glisser le Masterflash® jusqu’à la base du conduit, former le manchon pour qu’il épouse le profil du toit, appliquer un produit d’étanchéité entre la base du manchon et la toiture, puis fixer avec les vis en respectant un espacement minimum de 38 à 40 mm.
Quelle est la résistance thermique et mécanique du manchon Masterflash® ?
Le manchon résiste en continu à des températures jusqu’à +100°C, par intermittence jusqu’à +135°C, et à des températures basses jusqu’à -55°C. Il présente une résistance à l’étirement de 10 MPa et à la compression de 25%, ainsi qu’une bonne résistance à l’ozone.
