Laser de canalisation FKL 55 GREEN (CL 3R) - GEO FENNEL - 456500
Référence : GEO_456500
Découvrez Laser de canalisation FKL 55 GREEN (CL 3R) - GEO FENNEL - 456500 disponible à l'achat
- Haute précision et visibilité optimale.
- Étanchéité certifiée IP 68.
- Portée de télécommande jusqu’à 100 mètres.
- Auto-nivellement et précision horizontale fiable.
- Autonomie de 24 heures avec accu NiMH intégré.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

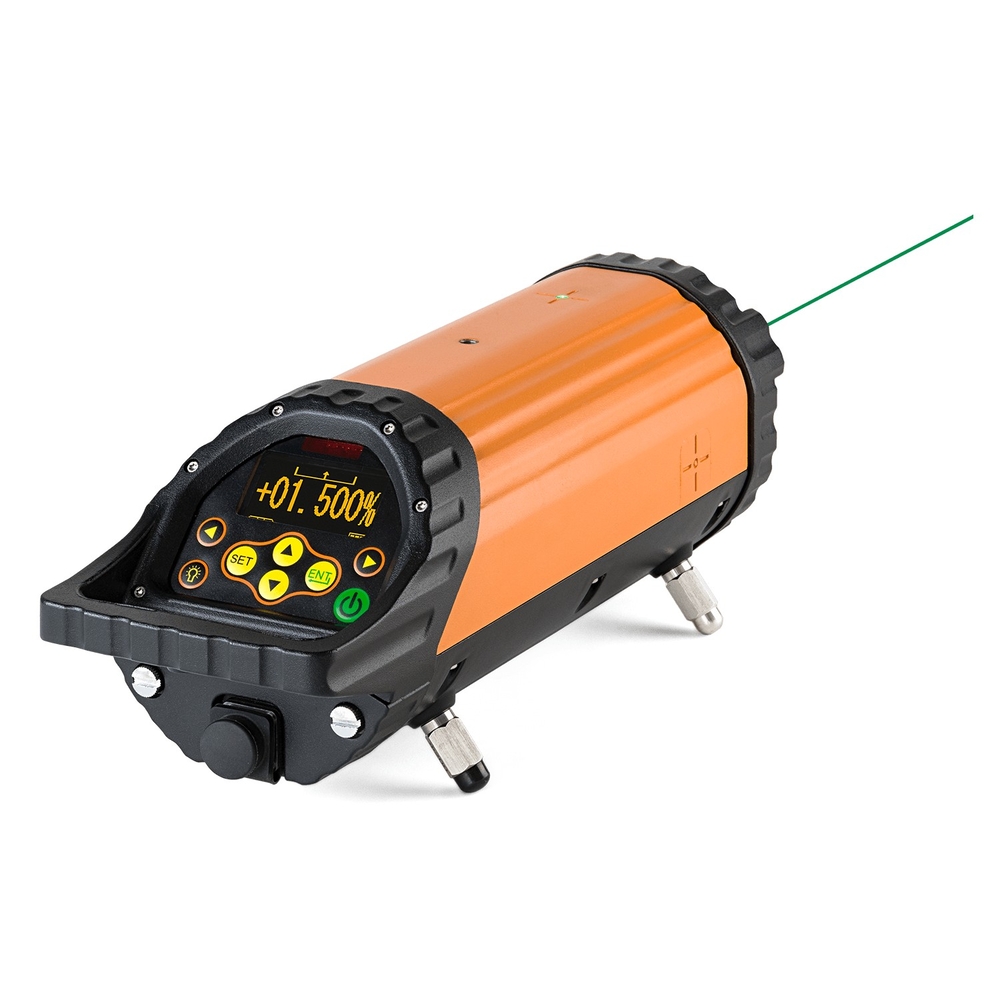

Le laser de canalisation FKL 55-GREEN est un outil de mesure avancé conçu pour offrir une précision et une visibilité optimales. Grâce à sa technologie de pointe et à son boîtier métallique robuste, il garantit une utilisation simple, même dans des conditions exigeantes.
Étanche avec une certification IP 68, il fonctionne dans une plage de températures allant de -20°C à +50°C, ce qui le rend parfaitement adapté aux chantiers extérieurs. Son écran OLED assure une lecture claire des mesures, tandis que sa télécommande, avec une portée allant jusqu’à 100 mètres, facilite son utilisation à distance.
Avec une capacité d’auto-nivellement de ± 5°, une précision horizontale de ± 5,0 mm/100 m et des réglages de direction précis de ± 4°, ce modèle se distingue par sa fiabilité et sa performance. Son autonomie de 24 heures, assurée par un accu NiMH intégré, lui confère une grande endurance.
Pensé pour les professionnels, le FKL 55-GREEN allie robustesse, simplicité d'utilisation et une gamme complète d’accessoires, en faisant un allié indispensable pour tous les travaux de canalisation.
Il fonctionne dans une plage de températures allant de -20 °C à +40 °C, avec une autonomie de 24 heures grâce à un accu NiMH intégré (4 x D 8000 mAh), et peut également fonctionner avec des piles alcalines en option. Son écran OLED très grand et lisible permet une lecture claire des mesures. La télécommande infrarouge offre une portée allant jusqu’à 100 mètres à l’avant et 50 mètres à l’arrière, facilitant le contrôle à distance.
Le FKL 55 GREEN dispose d’une portée laser allant jusqu’à 300 mètres avec un faisceau de 10 mm de diamètre. Il offre une précision horizontale de ± 5,0 mm par 100 mètres et une précision de lecture de 0,000 %. Sa plage d’auto-nivellement est de ± 5°, avec une plage d’inclinaison de -20 % à +30 % et une plage de réglage de direction de ± 4°. Le laser est de classe 3R avec une diode laser verte, garantissant une bonne visibilité.

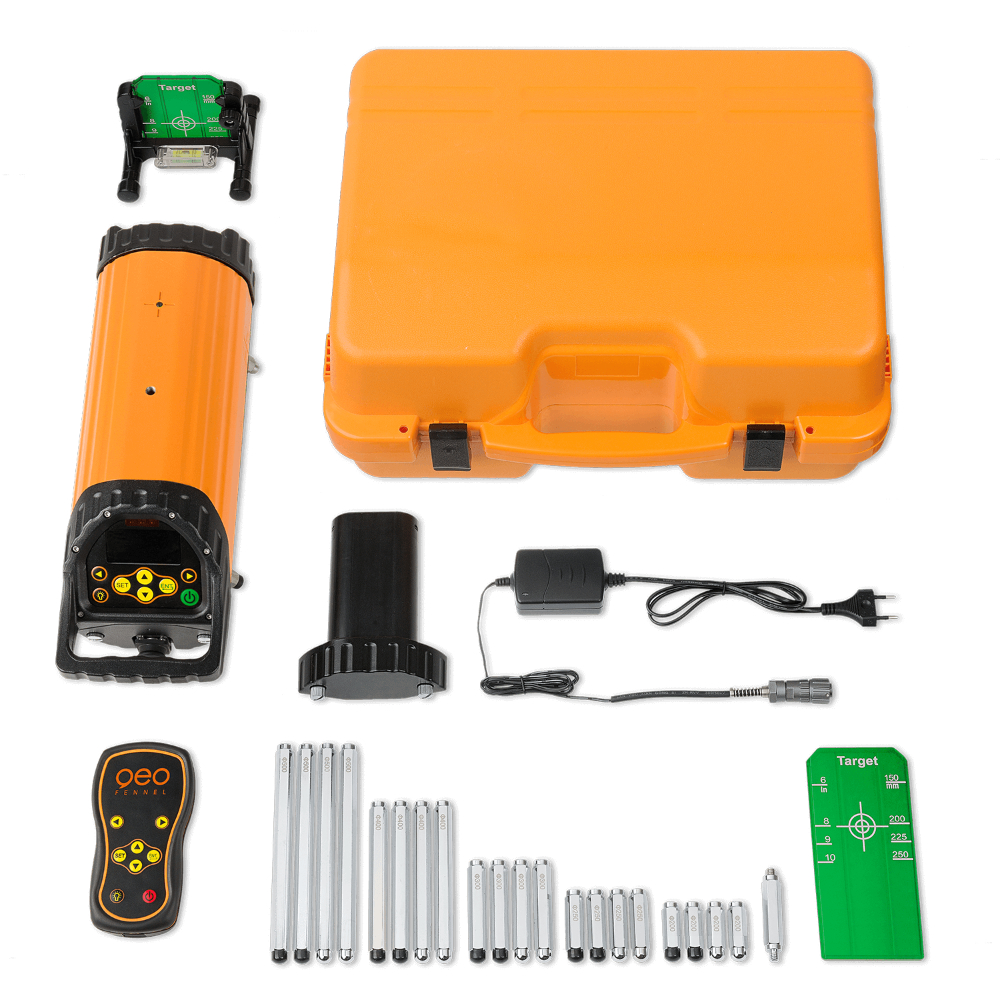

Le produit est livré avec un équipement complet comprenant :
- Un cadre de repère de visée avec repère DN 150–300
- Une mallette de transport
- Le laser de canalisation
- Une télécommande
- Plusieurs jeux de pieds (500 mm, 400 mm, 300 mm, 250 mm, 200 mm)
- Un adaptateur pour installation avec 3 pieds
- Un chargeur
- Un compartiment à piles pour piles alcalines
- Un repère de visée DN 400–500
Le laser peut être utilisé dans des tuyaux DN 150 sans pieds, ce qui offre une grande flexibilité d’usage.
Ses principales propriétés sont :
- Boîtier métallique robuste
- Utilisation facile avec mise à niveau automatique
- Alignement précis de la direction
- Affichage LED du point initial du laser au niveau du boîtier

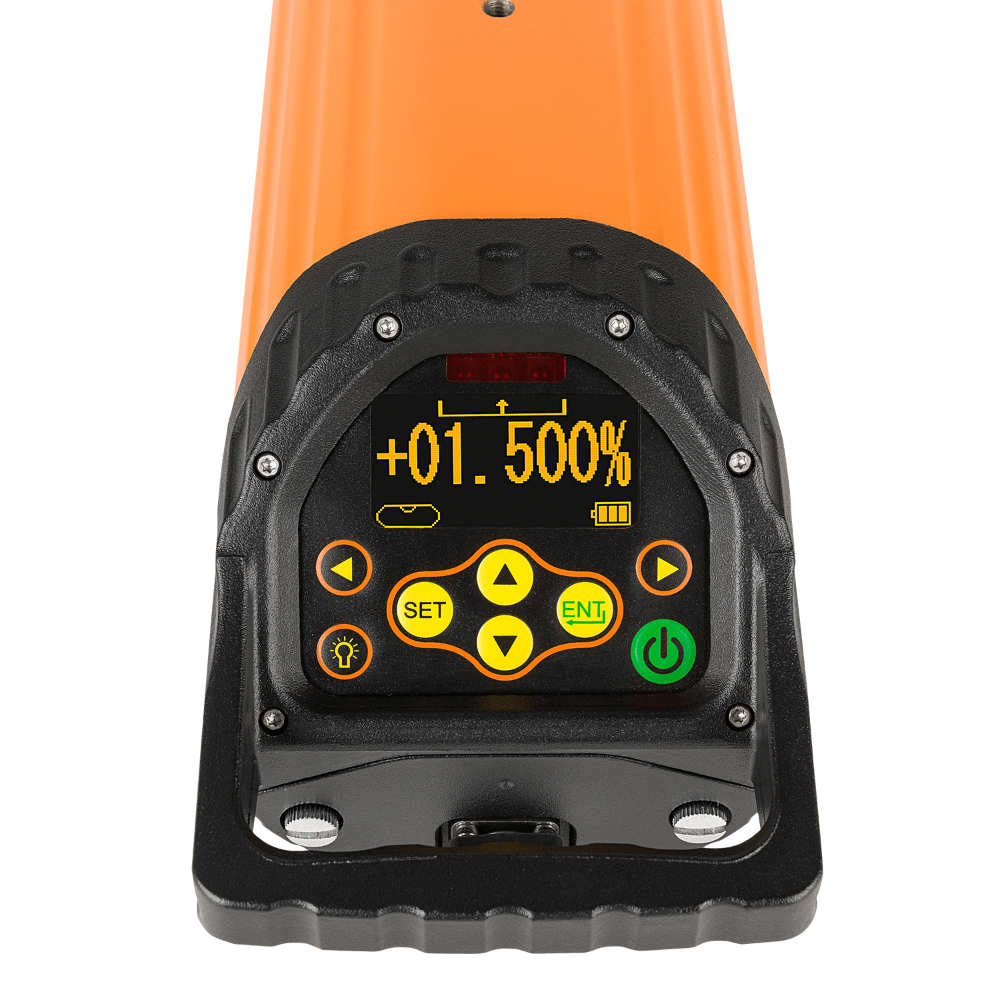

- Écran très grand et lisible

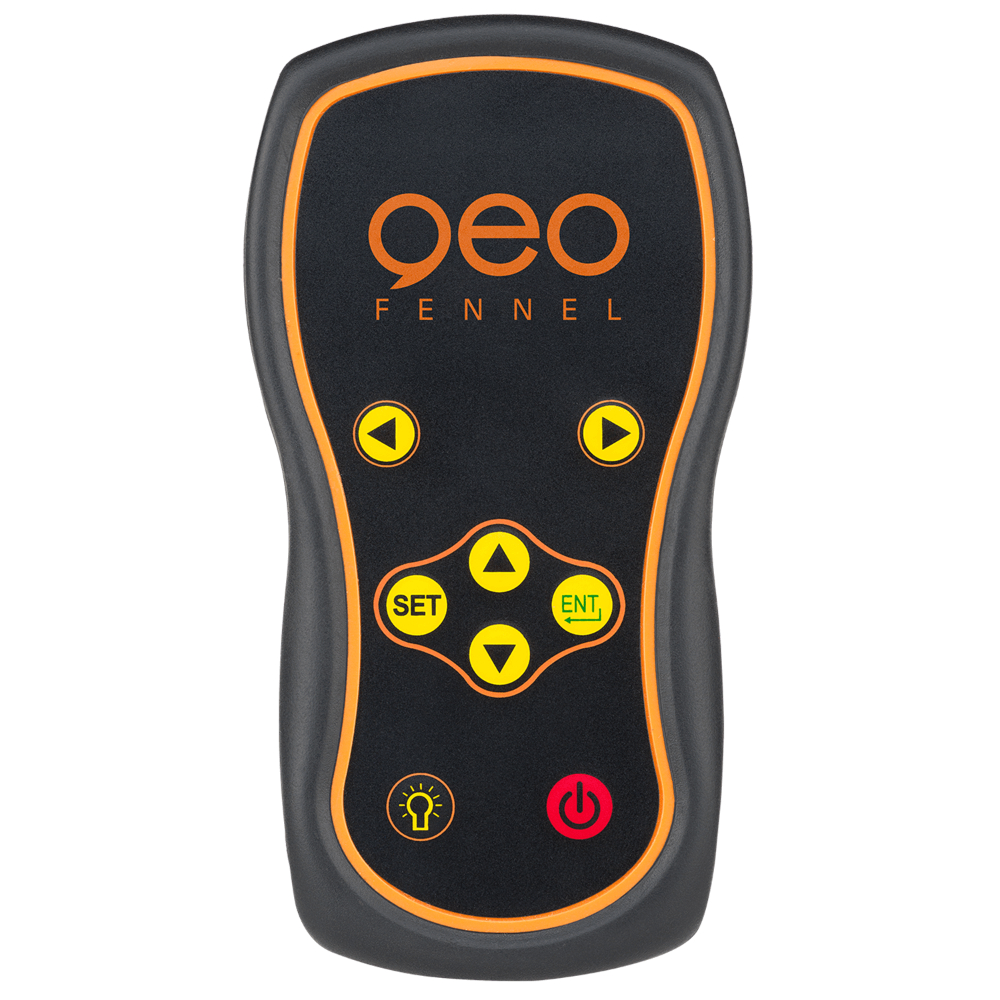

- Télécommande infrarouge longue portée
- Accu NiMH intégré pour une autonomie prolongée
Dimensions et poids : diamètre 132 mm, longueur 380 mm, poids 6 kg.
Ce laser est conçu pour offrir une performance fiable et une grande précision dans les travaux de canalisation, avec une excellente visibilité grâce à la diode laser verte et une autonomie adaptée aux longues journées de chantier.
- Portée : jusqu'à 120 m
- Précision horizontale : ± 5,0 mm / 100 m
- Plage d’auto-nivellement : ± 5°
- Plage d'inclinaison : -20 % - +30 %
- Plage de réglage de la direction : ± 4°
- Diode de laser : rouge
- Classe de laser : 2
- Diamètre du faisceau : 10 mm
- Précision de lecture : 0,000 %
- Portée télécommande : 50 m (arrière), 100 m (front)
- Étanchéité : IP 68
- Autonomie : 24 h
- Alimentation : 4 x D 8000 mAh NiMH (optionnel 4 x D alcalin)
- Plage de température : -20°C - +50°C
- Dimensions : Ø 132 mm, L = 380 mm
Le principe d’utilisation repose sur l’auto-nivellement automatique du laser dans une plage de ± 5°, permettant d’obtenir une ligne laser horizontale précise. Le point laser peut être centré horizontalement via les touches du clavier ou la télécommande infrarouge pour un alignement précis.
Le laser peut fonctionner avec une batterie NiMH rechargeable intégrée ou avec des piles alcalines insérées dans un compartiment dédié. La télécommande offre une portée de contrôle à distance jusqu’à 100 mètres à l’avant et 50 mètres à l’arrière, facilitant la manipulation sans déplacement constant de l’appareil.
Pour le positionnement, il est nécessaire de choisir les pieds adaptés au diamètre du tuyau (DN 150 à DN 500), ou d’utiliser le laser directement dans des tuyaux DN 150 sans pieds. L’appareil doit être placé de manière à ce que la bulle numérique soit centrée et qu’aucune flèche de direction ne soit visible, assurant ainsi un nivellement correct avant de régler la pente.
En cas de positionnement ou d’inclinaison hors de la plage d’auto-nivellement, le laser et la LED clignotent pour signaler la nécessité de corriger l’orientation ou l’inclinaison.
Le résultat attendu est une ligne laser stable, parfaitement nivelée et inclinée selon les réglages, offrant une précision horizontale de ± 5 mm sur 100 mètres, permettant ainsi de réaliser des travaux de canalisation avec un alignement fiable et une visibilité optimale grâce au faisceau laser vert.
L’ensemble des fonctions, y compris l’allumage, l’extinction, le réglage de l’inclinaison et le centrage du point laser, peut être piloté depuis le panneau de commande de l’appareil ou via la télécommande infrarouge.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les caractéristiques principales du laser de canalisation FKL 55 GREEN ?
Le FKL 55 GREEN est équipé d’un boîtier métallique robuste, d’un écran OLED très lisible et d’une télécommande infrarouge avec une portée jusqu’à 100 mètres. Il offre une précision horizontale de ± 5 mm/100 m, un auto-nivellement automatique dans une plage de ± 5° et une autonomie de 24 heures grâce à son accu NiMH intégré.
Comment ce laser garantit-il une visibilité optimale sur chantier ?
Le laser utilise une diode verte de classe 3R avec un faisceau de 10 mm de diamètre, assurant une portée laser jusqu’à 300 mètres. Cette diode verte améliore la visibilité du faisceau dans des conditions variées sur chantier, facilitant ainsi le repérage précis.
Quels sont les éléments fournis avec le laser pour son installation ?
Le laser est livré avec une mallette de transport, une télécommande, un cadre de repère de visée DN 150–300, un repère DN 400–500, un chargeur, un compartiment pour piles alcalines, un adaptateur pour installation avec 3 pieds, ainsi que plusieurs jeux de pieds adaptés aux diamètres de tuyaux DN 150 à DN 500.
Comment s’effectue le positionnement et le réglage du laser dans les tuyaux ?
Le laser peut être utilisé directement dans des tuyaux DN 150 sans pieds ou avec les pieds adaptés pour d’autres diamètres. L’appareil doit être positionné de façon à ce que la bulle numérique sur l’écran OLED soit centrée et qu’aucune flèche de direction ne soit visible, garantissant un nivellement correct avant de régler la pente.
Quelles sont les contraintes d’utilisation liées à l’environnement et à la sécurité ?
Le FKL 55 GREEN est étanche avec une certification IP 68, adapté à des températures de -20 °C à +40 °C, ce qui le rend compatible avec des conditions extérieures difficiles. Concernant la sécurité laser, il est classé 3R selon la norme IEC 60825-1:2014, avec des recommandations strictes pour éviter l’exposition directe au faisceau, notamment l’interdiction de regarder dans le laser et la nécessité de signaler la zone d’utilisation.
Quels sont les modes d’alimentation disponibles pour ce laser ?
Le laser fonctionne avec un accu NiMH rechargeable intégré (4 x D 8000 mAh) assurant une autonomie de 24 heures. Il peut aussi être alimenté par des piles alcalines (4 x D) insérées dans un compartiment dédié, offrant une alternative pratique en cas de besoin.
