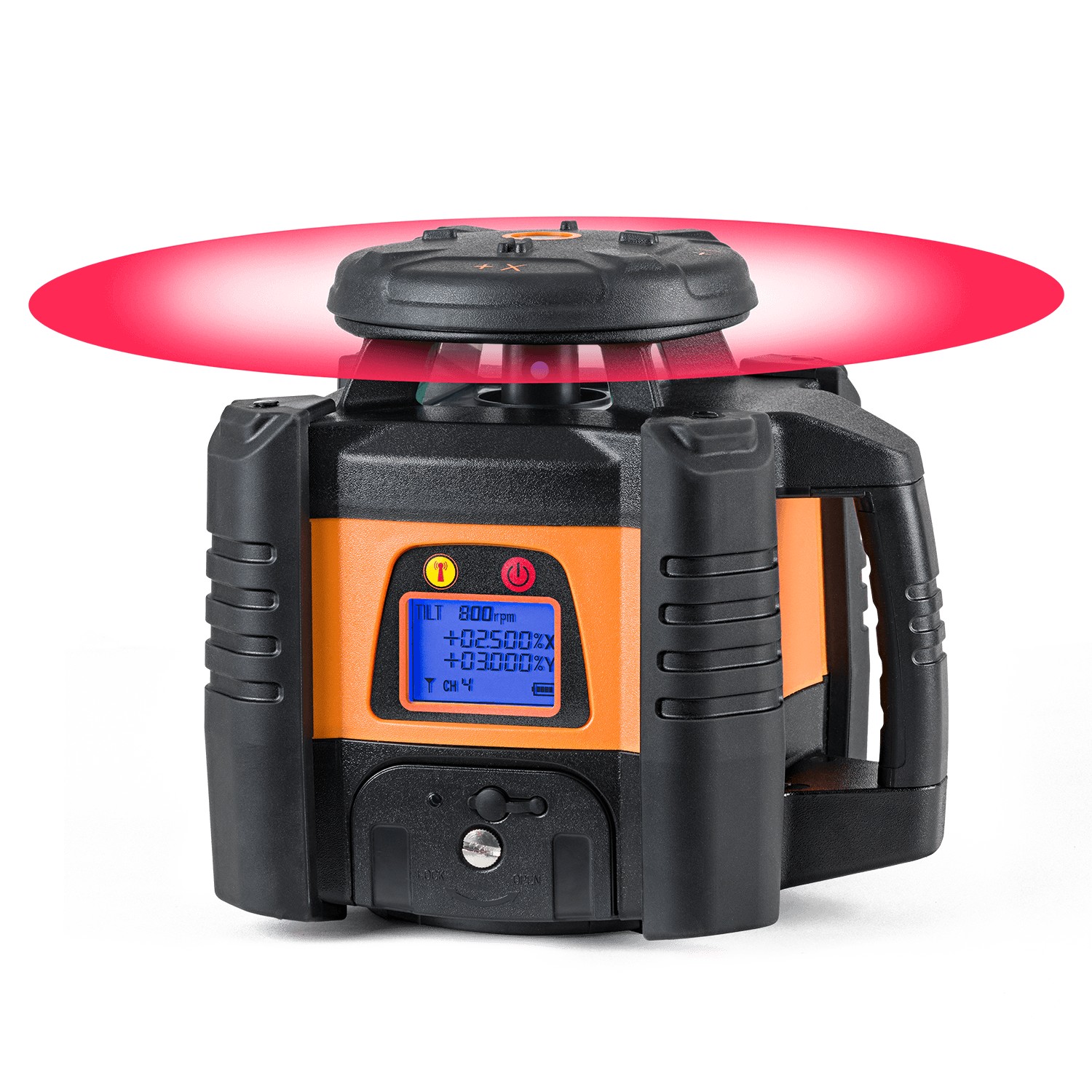

Laser rotatif double pente FL 155H-G & FR 80-MM - GEO FENNEL - 213180
Référence : GEO_213180
Découvrez Laser rotatif double pente FL 155H-G & FR 80-MM - GEO FENNEL - 213180 disponible à l'achat
Les points clés
- Haute précision avec ± 0,5 mm / 10 m.
- Technologie PowerSwitch pour grande portée.
- Boîtier robuste et protection optimale.
- Réglage de pente jusqu'à ± 10 %.
- Utilisation intuitive avec télécommande.
2 034,00 € TTC 1 695,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le FL 150H-G est un laser rotatif de haute précision conçu pour les applications exigeantes de nivellement et d’alignement. Grâce à sa technologie PowerSwitch, il offre la puissance d’un laser de classe 3R tout en restant en classe 2, garantissant ainsi une grande portée et une sécurité accrue.
Son boîtier robuste avec revêtement soft assure une protection optimale contre les chocs et les conditions de chantier difficiles. Il permet également de masquer le faisceau laser sur certaines zones, évitant ainsi toute interférence inutile sur le terrain.
Doté d’une précision exceptionnelle de ± 0,5 mm / 10 m, il permet un réglage digital de la pente sur les axes X et Y jusqu’à ± 10 %. Ses fonctions TILT et VWS assurent une stabilité accrue en cas de vibrations ou de vent, offrant des résultats fiables et précis en toutes circonstances.
L’utilisation du FL 150H-G est intuitive grâce à sa télécommande radio à 2 voies, son écran rétroéclairé, ainsi que son nombre réduit de boutons pour une prise en main rapide et efficace. Il est alimenté par une batterie Li-Ion haute autonomie, rechargeable via un chargeur international avec prise allume-cigare pour une utilisation mobile.
Idéal pour les professionnels du bâtiment et des travaux publics, le FL 150H-G se distingue par sa robustesse, sa polyvalence et sa facilité d’utilisation.
Le laser rotatif double pente FL 155H-G de GEO FENNEL est un instrument de haute précision destiné aux applications exigeantes de nivellement et d’alignement, particulièrement adapté aux professionnels du bâtiment et des travaux publics.
Description et usages :
- Laser rotatif à double pente avec réglage digital des inclinaisons sur les axes X et Y jusqu’à ± 10 % (total ± 14 %).
- Technologie PowerSwitch offrant la puissance d’un laser de classe 3R tout en restant en classe 2, garantissant une grande portée et une sécurité accrue.
- Boîtier robuste avec revêtement soft, résistant aux chocs et adapté aux conditions difficiles de chantier.
- Masquage de zone possible pour éviter les interférences du faisceau laser.
- Fonction TILT automatique et fonction VWS combinée pour assurer une stabilité optimale face aux vibrations et au vent.
- Écran rétroéclairé pour une lecture facile des réglages.
- Télécommande radio bidirectionnelle avec portée de 80 m, possibilité de désactivation de la télécommande.
- Alimentation par batterie Li-Ion haute autonomie rechargeable via chargeur international avec prise allume-cigare, facilitant l’utilisation mobile.
Fonctionnement :
- Auto-nivellement dans une plage de ± 6°.
- Vitesse de rotation réglable entre 300 et 800 tours par minute.
- Inclinaison digitale contrôlée sur deux axes, permettant un travail précis sur pentes complexes.
Caractéristiques techniques détaillées :
- Diode laser rouge, classe 2.
- Précision horizontale : ± 0,5 mm / 10 m.
- Portée sans cellule : Ø 60 m.
- Portée avec cellule FR 45 : Ø 1200 m.
- Portée avec cellule FR 77-MM : Ø 600 m.
- Autonomie de la batterie : 30 heures.
- Étanchéité : IP 65, assurant une protection contre la poussière et les projections d’eau.
- Plage de température d’utilisation : -20°C à +50°C.
- Poids de l’instrument : 2,2 kg.
Conditionnement et accessoires fournis (selon la référence) :
- FL 155H-G livré avec télécommande, accu Li-Ion, chargeur international, boîtier pour piles alcalines, coffret rigide.
- Deux versions disponibles selon la cellule fournie : FR 60-MM ou FR 80-MM, chacune avec son support.
Avantages produit :
- Grande précision et stabilité même en conditions difficiles grâce aux fonctions TILT et VWS.
- Facilité d’utilisation avec écran rétroéclairé et télécommande intuitive.
- Robustesse et longévité assurées par un boîtier résistant et une batterie haute autonomie.
- Polyvalence grâce au réglage digital des pentes sur deux axes.
Recommandations d’utilisation :
- Utiliser dans la plage de température spécifiée.
- Recharge complète de la batterie avant utilisation prolongée.
- Protection contre les chocs et conditions extrêmes assurée par le boîtier renforcé.
Ce laser rotatif double pente FL 155H-G est un outil professionnel fiable, précis et facile à utiliser, idéal pour les travaux de nivellement, d’alignement et de contrôle de pentes dans le secteur du bâtiment et des travaux publics.
Description et usages :
- Laser rotatif à double pente avec réglage digital des inclinaisons sur les axes X et Y jusqu’à ± 10 % (total ± 14 %).
- Technologie PowerSwitch offrant la puissance d’un laser de classe 3R tout en restant en classe 2, garantissant une grande portée et une sécurité accrue.
- Boîtier robuste avec revêtement soft, résistant aux chocs et adapté aux conditions difficiles de chantier.
- Masquage de zone possible pour éviter les interférences du faisceau laser.
- Fonction TILT automatique et fonction VWS combinée pour assurer une stabilité optimale face aux vibrations et au vent.
- Écran rétroéclairé pour une lecture facile des réglages.
- Télécommande radio bidirectionnelle avec portée de 80 m, possibilité de désactivation de la télécommande.
- Alimentation par batterie Li-Ion haute autonomie rechargeable via chargeur international avec prise allume-cigare, facilitant l’utilisation mobile.
Fonctionnement :
- Auto-nivellement dans une plage de ± 6°.
- Vitesse de rotation réglable entre 300 et 800 tours par minute.
- Inclinaison digitale contrôlée sur deux axes, permettant un travail précis sur pentes complexes.
Caractéristiques techniques détaillées :
- Diode laser rouge, classe 2.
- Précision horizontale : ± 0,5 mm / 10 m.
- Portée sans cellule : Ø 60 m.
- Portée avec cellule FR 45 : Ø 1200 m.
- Portée avec cellule FR 77-MM : Ø 600 m.
- Autonomie de la batterie : 30 heures.
- Étanchéité : IP 65, assurant une protection contre la poussière et les projections d’eau.
- Plage de température d’utilisation : -20°C à +50°C.
- Poids de l’instrument : 2,2 kg.
Conditionnement et accessoires fournis (selon la référence) :
- FL 155H-G livré avec télécommande, accu Li-Ion, chargeur international, boîtier pour piles alcalines, coffret rigide.
- Deux versions disponibles selon la cellule fournie : FR 60-MM ou FR 80-MM, chacune avec son support.
Avantages produit :
- Grande précision et stabilité même en conditions difficiles grâce aux fonctions TILT et VWS.
- Facilité d’utilisation avec écran rétroéclairé et télécommande intuitive.
- Robustesse et longévité assurées par un boîtier résistant et une batterie haute autonomie.
- Polyvalence grâce au réglage digital des pentes sur deux axes.
Recommandations d’utilisation :
- Utiliser dans la plage de température spécifiée.
- Recharge complète de la batterie avant utilisation prolongée.
- Protection contre les chocs et conditions extrêmes assurée par le boîtier renforcé.
Ce laser rotatif double pente FL 155H-G est un outil professionnel fiable, précis et facile à utiliser, idéal pour les travaux de nivellement, d’alignement et de contrôle de pentes dans le secteur du bâtiment et des travaux publics.
- Diode de laser: rouge
- Plage d’auto-nivellement: ± 6°
- Précision horizontale: ± 0,5 mm / 10 m
- Portée sans cellule: Ø 60 m
- Portée evec FR 45: Ø 1200 m
- Portée avec FR 77-MM: Ø 600 m
- Portée télécommande: 80 m
- Inclinaison: digital
- Inclinaision mode horizontale Axe X: ± 10.000%
- Inclinaision mode horizontale Axe Y: ± 10.000%
- Les deux axes X/Y: ∑ ± 14 %
- Classe de laser: 2
- Vitesse de rotation trs/min: 500, 800
- Autonomie: 30 h
- Alimentation: Li-Ion
- Étanchéité: IP 65
- Poids (instrument): 2,2 kg
- Plage de température: -20° - +50°C
Le laser rotatif double pente FL 155H-G s’utilise en le fixant sur un trépied et en le positionnant le plus horizontalement possible afin d’activer la fonction d’auto-nivellement. Une fois allumé via le bouton marche/arrêt, l’appareil affiche automatiquement le niveau de batterie, le démarrage du mode TILT, la position de pente et l’état de la télécommande. Lorsque l’auto-nivellement est terminé, le laser tourne à 800 tours par minute.
L’inclinaison digitale peut être réglée sur les axes X et Y via la télécommande, en sélectionnant le canal de communication adapté pour éviter les interférences avec d’autres appareils. La télécommande permet aussi d’activer ou désactiver la fonction TILT, la fonction VWS (protection contre vibrations et vent), de régler la vitesse de rotation, d’éteindre certaines sections du faisceau laser et d’activer le mode veille ou manuel.
La fonction TILT s’active automatiquement au démarrage et empêche la rotation en cas de déplacement de l’appareil, signalé par un clignotement du faisceau et de l’indicateur TILT. En cas d’activation du mode VWS, les vibrations et le vent sont filtrés pour maintenir la stabilité du laser, avec arrêt automatique en cas de mouvements importants.
Le laser est alimenté par une batterie Li-Ion rechargeable ou par piles alcalines en remplacement. Le niveau de charge est indiqué par un témoin lumineux. La télécommande dispose également d’un affichage du niveau de batterie.
Le laser peut être utilisé avec les récepteurs FR 45 ou FR 77-MM qui se déplacent lentement verticalement pour capter le faisceau laser. Ces récepteurs signalent par des tonalités et des voyants la position haute, basse ou correcte du faisceau, facilitant ainsi le réglage précis de la hauteur ou de la pente.
Le récepteur FR 45 offre trois niveaux de précision sélectionnables, tandis que le FR 77-MM dispose d’un affichage numérique indiquant la différence entre la position du laser et la marque zéro, avec possibilité de définir une position relative zéro dans une plage de ± 20 mm.
En cas d’activation du mode veille, le laser et la télécommande se mettent en pause tout en conservant les réglages. Après 120 minutes en veille, le laser s’éteint automatiquement.
L’ensemble est utilisable dans une plage de températures de -20°C à +50°C, avec une protection contre la poussière et les projections d’eau (IP65). Le laser est adapté aux travaux de nivellement, d’alignement et de contrôle de pentes dans des environnements de chantier, notamment dans le bâtiment et les travaux publics.
En résumé, l’utilisation consiste à positionner le laser, l’allumer, régler les inclinaisons via la télécommande, ajuster la vitesse de rotation, utiliser les fonctions TILT et VWS pour la stabilité, et capter le faisceau avec un récepteur adapté pour obtenir des mesures précises de nivellement ou de pente.
L’inclinaison digitale peut être réglée sur les axes X et Y via la télécommande, en sélectionnant le canal de communication adapté pour éviter les interférences avec d’autres appareils. La télécommande permet aussi d’activer ou désactiver la fonction TILT, la fonction VWS (protection contre vibrations et vent), de régler la vitesse de rotation, d’éteindre certaines sections du faisceau laser et d’activer le mode veille ou manuel.
La fonction TILT s’active automatiquement au démarrage et empêche la rotation en cas de déplacement de l’appareil, signalé par un clignotement du faisceau et de l’indicateur TILT. En cas d’activation du mode VWS, les vibrations et le vent sont filtrés pour maintenir la stabilité du laser, avec arrêt automatique en cas de mouvements importants.
Le laser est alimenté par une batterie Li-Ion rechargeable ou par piles alcalines en remplacement. Le niveau de charge est indiqué par un témoin lumineux. La télécommande dispose également d’un affichage du niveau de batterie.
Le laser peut être utilisé avec les récepteurs FR 45 ou FR 77-MM qui se déplacent lentement verticalement pour capter le faisceau laser. Ces récepteurs signalent par des tonalités et des voyants la position haute, basse ou correcte du faisceau, facilitant ainsi le réglage précis de la hauteur ou de la pente.
Le récepteur FR 45 offre trois niveaux de précision sélectionnables, tandis que le FR 77-MM dispose d’un affichage numérique indiquant la différence entre la position du laser et la marque zéro, avec possibilité de définir une position relative zéro dans une plage de ± 20 mm.
En cas d’activation du mode veille, le laser et la télécommande se mettent en pause tout en conservant les réglages. Après 120 minutes en veille, le laser s’éteint automatiquement.
L’ensemble est utilisable dans une plage de températures de -20°C à +50°C, avec une protection contre la poussière et les projections d’eau (IP65). Le laser est adapté aux travaux de nivellement, d’alignement et de contrôle de pentes dans des environnements de chantier, notamment dans le bâtiment et les travaux publics.
En résumé, l’utilisation consiste à positionner le laser, l’allumer, régler les inclinaisons via la télécommande, ajuster la vitesse de rotation, utiliser les fonctions TILT et VWS pour la stabilité, et capter le faisceau avec un récepteur adapté pour obtenir des mesures précises de nivellement ou de pente.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les plages d’inclinaison digitale possibles sur ce laser rotatif double pente ?
Le FL 155H-G permet un réglage digital de la pente sur les axes X et Y jusqu’à ± 10 %, soit un total cumulé de ± 14 %. Ce réglage précis facilite le travail sur des pentes complexes.
Comment ce laser garantit-il la stabilité de son faisceau en conditions de chantier difficiles ?
Il intègre une fonction TILT automatique qui bloque la rotation en cas de déplacement ou vibration excessive, signalée par un clignotement du faisceau et de l’indicateur TILT. La fonction VWS protège également contre les vibrations et le vent, en arrêtant automatiquement la rotation si les mouvements sont trop importants.
Quelle est la portée effective du laser avec les récepteurs compatibles ?
Sans cellule, la portée est de 60 m. Avec le récepteur FR 45, elle atteint 1200 m, et avec le FR 77-MM, 600 m. Ces récepteurs facilitent la détection précise du faisceau grâce à des signaux sonores et visuels adaptés.
Quels sont les modes de fonctionnement et commandes accessibles via la télécommande ?
La télécommande radio bidirectionnelle offre une portée de 80 m et permet de régler les inclinaisons sur les deux axes, d’activer ou désactiver les fonctions TILT et VWS, de modifier la vitesse de rotation (300 à 800 trs/min), d’éteindre certaines sections du faisceau laser, et de gérer le mode veille ou manuel.
Quelles sont les conditions d’utilisation recommandées pour ce laser rotatif ?
Le FL 155H-G fonctionne dans une plage de températures de -20°C à +50°C et bénéficie d’une étanchéité IP65, garantissant une protection contre la poussière et les projections d’eau. Il est conçu pour résister aux chocs et aux conditions difficiles rencontrées sur les chantiers.
