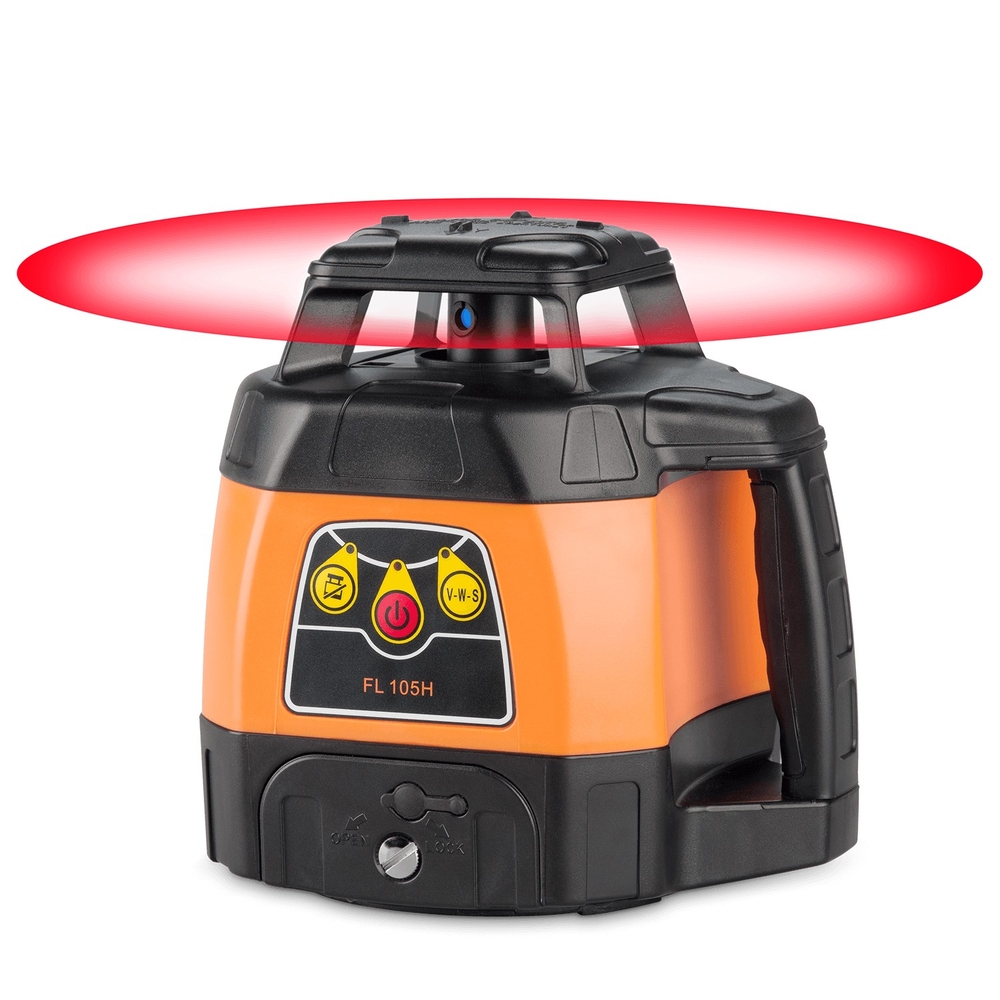

Laser rotatif FL 105H & FR 60-MM - GEO FENNEL - 212060
Référence : GEO_212060
Découvrez Laser rotatif FL 105H & FR 60-MM - GEO FENNEL - 212060 disponible à l'achat
Les points clés
- Laser rotatif automatique pour applications horizontales
- Portée de 600 m de diamètre
- Étanchéité IP 65 pour une protection optimale
- Fonctionnement silencieux grâce au mécanisme innovant
- Fonction TILT et anti vent/vibration pour précision
1 026,00 € TTC 855,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Nouveau mécanisme d’entraînement innovant à faible coefficient de frottement et nouveau module de mise à niveau
Robuste, précis et température stable
Moins de frottement pour un bruit plus silencieux
Meilleure autonomie des batteries
Propriétés :
- Laser rotatif automatique pour applications horizontales
- 3 boutons pour une fonctionnalité conviviale
- Portée de 600 m de diamètre
- Etanchéité IP 65
- Fonction TILT
- Fonction VWS (Anti vent et vibration)
- Arrêt du laser s’il n’est pas de niveau
Le laser rotatif FL 105H est un outil robuste, précis et stable en température, conçu pour des applications horizontales. Il intègre un nouveau mécanisme d’entraînement à faible coefficient de frottement et un module de mise à niveau innovant, ce qui réduit le bruit et améliore l’autonomie des batteries.
Caractéristiques principales :
- Auto-nivellement horizontal avec une plage de ±5°
- Faisceau laser visible rouge, classe 2
- Précision horizontale de 1,0 mm à 10 m
- Portée maximale de 600 m de diamètre avec la cellule FR 45, 300 m avec FR 77-MM, et 40 m sans cellule
- Vitesse de rotation de 800 tours par minute
- Étanchéité IP 65, garantissant une bonne résistance à la poussière et à l’eau
- Fonction TILT pour l’arrêt automatique du laser en cas de déséquilibre
- Fonction VWS (anti-vent et vibration) pour une stabilité accrue du faisceau
- Autonomie de la batterie NiMH jusqu’à 36 heures
- Plage de température d’utilisation de -20°C à +50°C
Le produit est facile à utiliser grâce à ses 3 boutons pour une fonctionnalité conviviale. Il s’arrête automatiquement si le laser n’est pas de niveau, assurant ainsi une précision optimale.
Conditionnement et accessoires inclus avec la référence 212060 (FL 105H + FR 60-MM) :
- FR 60-MM avec pince
- Accu rechargeable
- Chargeur
- Bloc de piles de secours
- Mallette de transport
Applications typiques :
- Nivellement et alignement sur chantiers
- Travaux de terrassement
- Construction de routes, canalisations et fondations
- Contrôle de planéité et de niveaux dans divers travaux de bâtiment
Avantages produit :
- Mécanisme à faible frottement pour un fonctionnement silencieux
- Longue autonomie pour une utilisation prolongée sans interruption
- Haute précision et stabilité même en conditions difficiles grâce aux fonctions TILT et VWS
- Étanchéité assurée pour une utilisation en extérieur par tous les temps
Ce laser rotatif est un outil professionnel complet, fiable et performant, adapté aux exigences des chantiers modernes.
Caractéristiques principales :
- Auto-nivellement horizontal avec une plage de ±5°
- Faisceau laser visible rouge, classe 2
- Précision horizontale de 1,0 mm à 10 m
- Portée maximale de 600 m de diamètre avec la cellule FR 45, 300 m avec FR 77-MM, et 40 m sans cellule
- Vitesse de rotation de 800 tours par minute
- Étanchéité IP 65, garantissant une bonne résistance à la poussière et à l’eau
- Fonction TILT pour l’arrêt automatique du laser en cas de déséquilibre
- Fonction VWS (anti-vent et vibration) pour une stabilité accrue du faisceau
- Autonomie de la batterie NiMH jusqu’à 36 heures
- Plage de température d’utilisation de -20°C à +50°C
Le produit est facile à utiliser grâce à ses 3 boutons pour une fonctionnalité conviviale. Il s’arrête automatiquement si le laser n’est pas de niveau, assurant ainsi une précision optimale.
Conditionnement et accessoires inclus avec la référence 212060 (FL 105H + FR 60-MM) :
- FR 60-MM avec pince
- Accu rechargeable
- Chargeur
- Bloc de piles de secours
- Mallette de transport
Applications typiques :
- Nivellement et alignement sur chantiers
- Travaux de terrassement
- Construction de routes, canalisations et fondations
- Contrôle de planéité et de niveaux dans divers travaux de bâtiment
Avantages produit :
- Mécanisme à faible frottement pour un fonctionnement silencieux
- Longue autonomie pour une utilisation prolongée sans interruption
- Haute précision et stabilité même en conditions difficiles grâce aux fonctions TILT et VWS
- Étanchéité assurée pour une utilisation en extérieur par tous les temps
Ce laser rotatif est un outil professionnel complet, fiable et performant, adapté aux exigences des chantiers modernes.
- Diode de laser: rouge
- Auto-nivellement: horizontal
- Faisceau laser visible: rouge
- Plage d’auto-nivellement: ± 5°
- Précision horizontale: 1,0 mm / 10 m
- Portée sans cellule: Ø 40 m
- Portée evec FR 45: Ø 600 m
- Portée avec FR 77-MM: Ø 300 m
- Inclinaison: keine
- Classe de laser: 2
- Vitesse de rotation trs/min: 800
- Autonomie: 12 h
- Alimentation: NiMH
- Étanchéité: IP 65
- Plage de température: -20° - +50°C
- Fonction TILT: oui
- Fonction VWS: oui
Le laser rotatif FL 105H s’utilise en le positionnant sur une surface relativement plane ou sur un trépied. Dès sa mise sous tension, l’appareil s’auto-nivelle automatiquement dans une plage de ±5°. Lorsque l’auto-nivellement est terminé, la tête rotative commence à tourner pour émettre un faisceau laser horizontal visible.
Le principe d’utilisation repose sur l’émission d’un laser rotatif horizontal qui sert de référence de niveau. En cas de déséquilibre dépassant la plage d’auto-nivellement, le laser s’arrête automatiquement (fonction TILT) et un signal d’alerte visuel est émis. La fonction VWS (anti-vent et vibration) permet de maintenir la stabilité du faisceau laser en cas de petites vibrations ou de vent, mais si les mouvements sont trop importants, la rotation s’arrête et le laser clignote.
L’appareil est commandé par trois boutons permettant d’allumer/éteindre, d’activer ou désactiver la fonction TILT et la fonction VWS. Le laser s’arrête automatiquement si l’appareil n’est pas de niveau, garantissant ainsi une précision optimale.
Le laser s’utilise principalement pour des applications horizontales telles que le nivellement, l’alignement, les travaux de terrassement, la construction de routes, canalisations, fondations, ainsi que le contrôle de planéité dans divers travaux de bâtiment.
Le faisceau laser peut être détecté à distance à l’aide d’un récepteur (FR 60-MM inclus), qui se fixe sur une règle de nivellement. Le récepteur se déplace lentement de haut en bas pour capter le laser et indique la position correcte par un signal sonore et visuel, permettant ainsi d’ajuster précisément la hauteur de référence.
En cas de dysfonctionnement lié à un déséquilibre important de l’appareil (par exemple un déplacement accidentel du trépied), la rotation s’arrête automatiquement et le signal TILT clignote rapidement. Il faut alors repositionner l’appareil sur une surface plus plane et attendre la remise à niveau automatique.
La batterie rechargeable NiMH intégrée doit être chargée avant utilisation. Une LED indique l’état de charge. L’autonomie est d’environ 36 heures. Le laser peut être utilisé dans une plage de températures de -20°C à +50°C et est étanche (IP65), ce qui permet une utilisation en extérieur dans diverses conditions météorologiques.
Le résultat attendu est un faisceau laser horizontal stable et précis, permettant d’obtenir un niveau de référence fiable pour les travaux de construction et de terrassement. Le laser s’arrête automatiquement en cas de perte de niveau pour éviter toute erreur de mesure.
Le principe d’utilisation repose sur l’émission d’un laser rotatif horizontal qui sert de référence de niveau. En cas de déséquilibre dépassant la plage d’auto-nivellement, le laser s’arrête automatiquement (fonction TILT) et un signal d’alerte visuel est émis. La fonction VWS (anti-vent et vibration) permet de maintenir la stabilité du faisceau laser en cas de petites vibrations ou de vent, mais si les mouvements sont trop importants, la rotation s’arrête et le laser clignote.
L’appareil est commandé par trois boutons permettant d’allumer/éteindre, d’activer ou désactiver la fonction TILT et la fonction VWS. Le laser s’arrête automatiquement si l’appareil n’est pas de niveau, garantissant ainsi une précision optimale.
Le laser s’utilise principalement pour des applications horizontales telles que le nivellement, l’alignement, les travaux de terrassement, la construction de routes, canalisations, fondations, ainsi que le contrôle de planéité dans divers travaux de bâtiment.
Le faisceau laser peut être détecté à distance à l’aide d’un récepteur (FR 60-MM inclus), qui se fixe sur une règle de nivellement. Le récepteur se déplace lentement de haut en bas pour capter le laser et indique la position correcte par un signal sonore et visuel, permettant ainsi d’ajuster précisément la hauteur de référence.
En cas de dysfonctionnement lié à un déséquilibre important de l’appareil (par exemple un déplacement accidentel du trépied), la rotation s’arrête automatiquement et le signal TILT clignote rapidement. Il faut alors repositionner l’appareil sur une surface plus plane et attendre la remise à niveau automatique.
La batterie rechargeable NiMH intégrée doit être chargée avant utilisation. Une LED indique l’état de charge. L’autonomie est d’environ 36 heures. Le laser peut être utilisé dans une plage de températures de -20°C à +50°C et est étanche (IP65), ce qui permet une utilisation en extérieur dans diverses conditions météorologiques.
Le résultat attendu est un faisceau laser horizontal stable et précis, permettant d’obtenir un niveau de référence fiable pour les travaux de construction et de terrassement. Le laser s’arrête automatiquement en cas de perte de niveau pour éviter toute erreur de mesure.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les principales caractéristiques techniques du laser rotatif FL 105H ?
Le laser rotatif FL 105H offre un auto-nivellement horizontal avec une plage de ±5°, une précision horizontale de 1,0 mm à 10 m et une portée maximale de 600 m avec le récepteur FR 45. Il dispose d’un faisceau laser rouge de classe 2 et d’une vitesse de rotation de 800 tours par minute. L’appareil est alimenté par une batterie NiMH rechargeable avec une autonomie jusqu’à 36 heures.
Comment fonctionne la fonction TILT et quelles sont ses implications sur la précision ?
La fonction TILT détecte tout déséquilibre dépassant la plage d’auto-nivellement de ±5°. En cas de déséquilibre important, la rotation du laser s’arrête automatiquement et un signal visuel clignote, empêchant ainsi toute mesure erronée. Cette fonction garantit une précision optimale en évitant les erreurs liées à un mauvais positionnement.
Quelle est l’utilité de la fonction VWS (anti-vent et vibration) sur ce modèle ?
La fonction VWS permet de maintenir la stabilité du faisceau laser en cas de petites vibrations ou de vent. Si les mouvements deviennent trop importants, la rotation s’arrête et le laser clignote, assurant ainsi une mesure fiable en conditions difficiles sur chantier.
Quels sont les critères de choix entre les différents récepteurs compatibles avec ce laser ?
Le FL 105H est compatible avec plusieurs récepteurs : le FR 45 offre une portée de 600 m et une précision réglable jusqu’à ±2 mm, tandis que le FR 77-MM propose une portée de 300 m avec une précision ajustable de ±2 à ±9 mm. Le choix dépendra de la portée nécessaire et du niveau de précision requis sur le chantier.
Quelles sont les conditions d’utilisation recommandées pour assurer la fiabilité des mesures ?
Le laser est conçu pour fonctionner dans une plage de températures de -20°C à +50°C et bénéficie d’une étanchéité IP 65, ce qui le rend adapté à une utilisation en extérieur même par temps humide ou poussiéreux. Il est recommandé de le positionner sur une surface plane ou un trépied stable pour garantir un auto-nivellement efficace.
