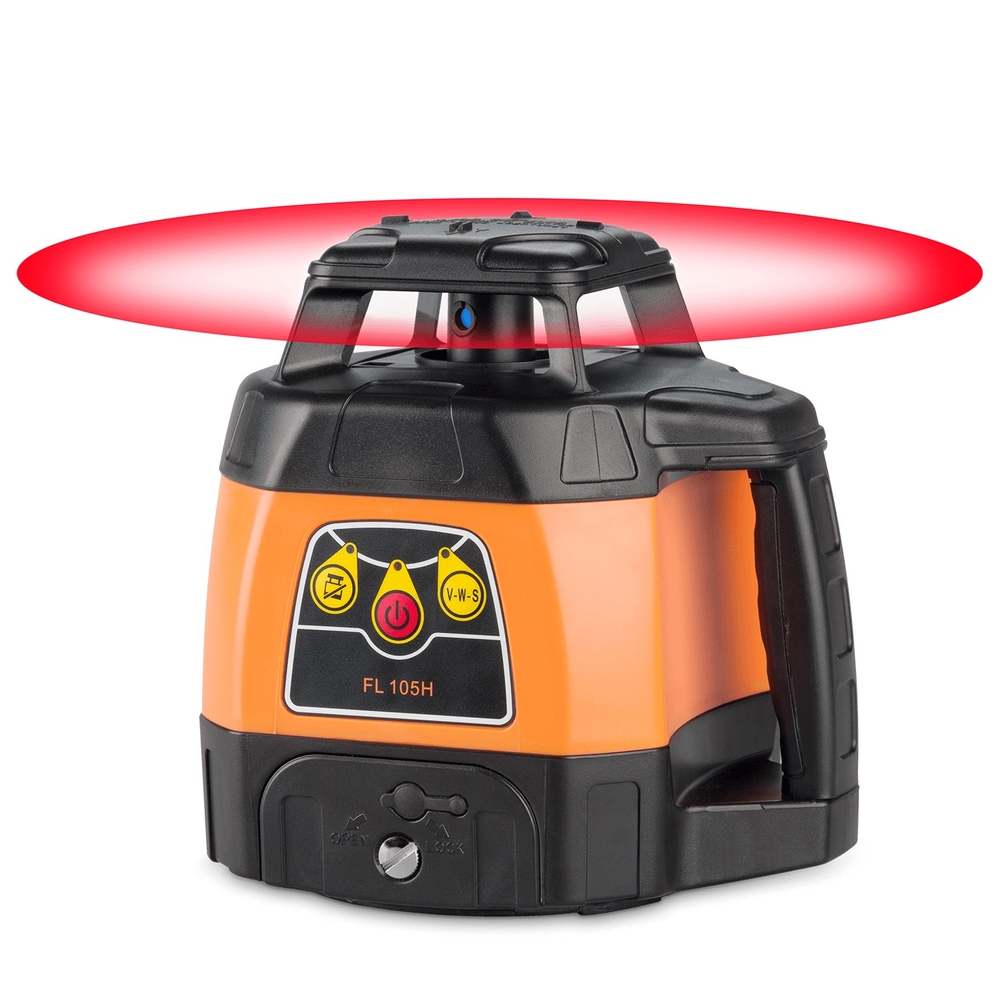

Laser rotatif FL 105H & FR 80-MM - GEO FENNEL - 212080
Référence : GEO_212080
Découvrez Laser rotatif FL 105H & FR 80-MM - GEO FENNEL - 212080 disponible à l'achat
Les points clés
- Mécanisme innovant à faible frottement.
- Robuste, précis, et stable en température.
- Portée de 600 m de diamètre.
- Étanchéité IP 65.
- Fonction TILT et VWS anti vibrations.
1 110,00 € TTC 925,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La nouvelle génération des lasers de construction pour des applications horizontales :
- Nouveau mécanisme d’entraînement innovant à faible coefficient de frottement et nouveau module de mise à niveau
- Robuste, précis et température stable
- Moins de frottement pour un bruit plus silencieux
- Meilleure autonomie des batteries
Propriétés :
- Laser rotatif automatique pour applications horizontales
- 3 boutons pour une fonctionnalité conviviale
- Portée de 600 m de diamètre
- Etanchéité IP 65
- Fonction TILT
- Fonction VWS (Anti vent et vibration)
- Arrêt du laser s’il n’est pas de niveau
Le laser rotatif FL 105H de GEO FENNEL est conçu pour des applications horizontales en construction, offrant une utilisation facile et rapide grâce à trois boutons pour une fonctionnalité conviviale. Il intègre un mécanisme d’entraînement innovant à faible coefficient de frottement et un nouveau module de mise à niveau, garantissant robustesse, précision et stabilité thermique. Ce laser automatique bénéficie d’une meilleure autonomie des batteries et d’un fonctionnement plus silencieux.
Caractéristiques principales :
- Auto-nivellement horizontal avec une plage de ±5°
- Précision horizontale de 1,0 mm sur 10 m
- Classe de laser 2 avec faisceau visible rouge
- Vitesse de rotation de 800 trs/min
- Étanchéité IP 65, adaptée à des conditions extérieures difficiles
- Plage de température d’utilisation de -20° à +50°C
- Autonomie de la batterie NiMH jusqu’à 36 heures
- Portée maximale de 600 m de diamètre avec la cellule FR 45, 300 m avec FR 77-MM, et 40 m sans cellule
- Fonctions TILT (arrêt du laser si non de niveau) et VWS (anti-vent et vibration)
Le produit est fourni en plusieurs configurations comprenant le laser FL 105H associé à différents récepteurs (FR 50, FR 60-MM, FR 80-MM), chacun livré avec pince, accu, chargeur, bloc de piles de secours et mallette de transport. La référence correspondant à la version avec FR 80-MM est 212080.
Avantages :
- Installation et mise en service rapides
- Grande portée adaptée aux grands chantiers
- Résistance aux conditions climatiques difficiles grâce à l’étanchéité IP 65
- Fonctionnalités anti-vent et vibration pour une meilleure stabilité du laser
- Arrêt automatique en cas de déséquilibre pour garantir la précision
Ce laser rotatif est idéal pour les travaux de nivellement, terrassement, pose de canalisations, maçonnerie, et autres applications nécessitant une précision horizontale fiable sur de longues distances.
Caractéristiques principales :
- Auto-nivellement horizontal avec une plage de ±5°
- Précision horizontale de 1,0 mm sur 10 m
- Classe de laser 2 avec faisceau visible rouge
- Vitesse de rotation de 800 trs/min
- Étanchéité IP 65, adaptée à des conditions extérieures difficiles
- Plage de température d’utilisation de -20° à +50°C
- Autonomie de la batterie NiMH jusqu’à 36 heures
- Portée maximale de 600 m de diamètre avec la cellule FR 45, 300 m avec FR 77-MM, et 40 m sans cellule
- Fonctions TILT (arrêt du laser si non de niveau) et VWS (anti-vent et vibration)
Le produit est fourni en plusieurs configurations comprenant le laser FL 105H associé à différents récepteurs (FR 50, FR 60-MM, FR 80-MM), chacun livré avec pince, accu, chargeur, bloc de piles de secours et mallette de transport. La référence correspondant à la version avec FR 80-MM est 212080.
Avantages :
- Installation et mise en service rapides
- Grande portée adaptée aux grands chantiers
- Résistance aux conditions climatiques difficiles grâce à l’étanchéité IP 65
- Fonctionnalités anti-vent et vibration pour une meilleure stabilité du laser
- Arrêt automatique en cas de déséquilibre pour garantir la précision
Ce laser rotatif est idéal pour les travaux de nivellement, terrassement, pose de canalisations, maçonnerie, et autres applications nécessitant une précision horizontale fiable sur de longues distances.
- Diode de laser: rouge
- Auto-nivellement: horizontal
- Faisceau laser visible: rouge
- Plage d’auto-nivellement: ± 5°
- Précision horizontale: 1,0 mm / 10 m
- Portée sans cellule: Ø 40 m
- Portée evec FR 45: Ø 600 m
- Portée avec FR 77-MM: Ø 300 m
- Inclinaison: keine
- Classe de laser: 2
- Vitesse de rotation trs/min: 800
- Autonomie: 12 h
- Alimentation: NiMH
- Étanchéité: IP 65
- Plage de température: -20° - +50°C
- Fonction TILT: oui
- Fonction VWS: oui

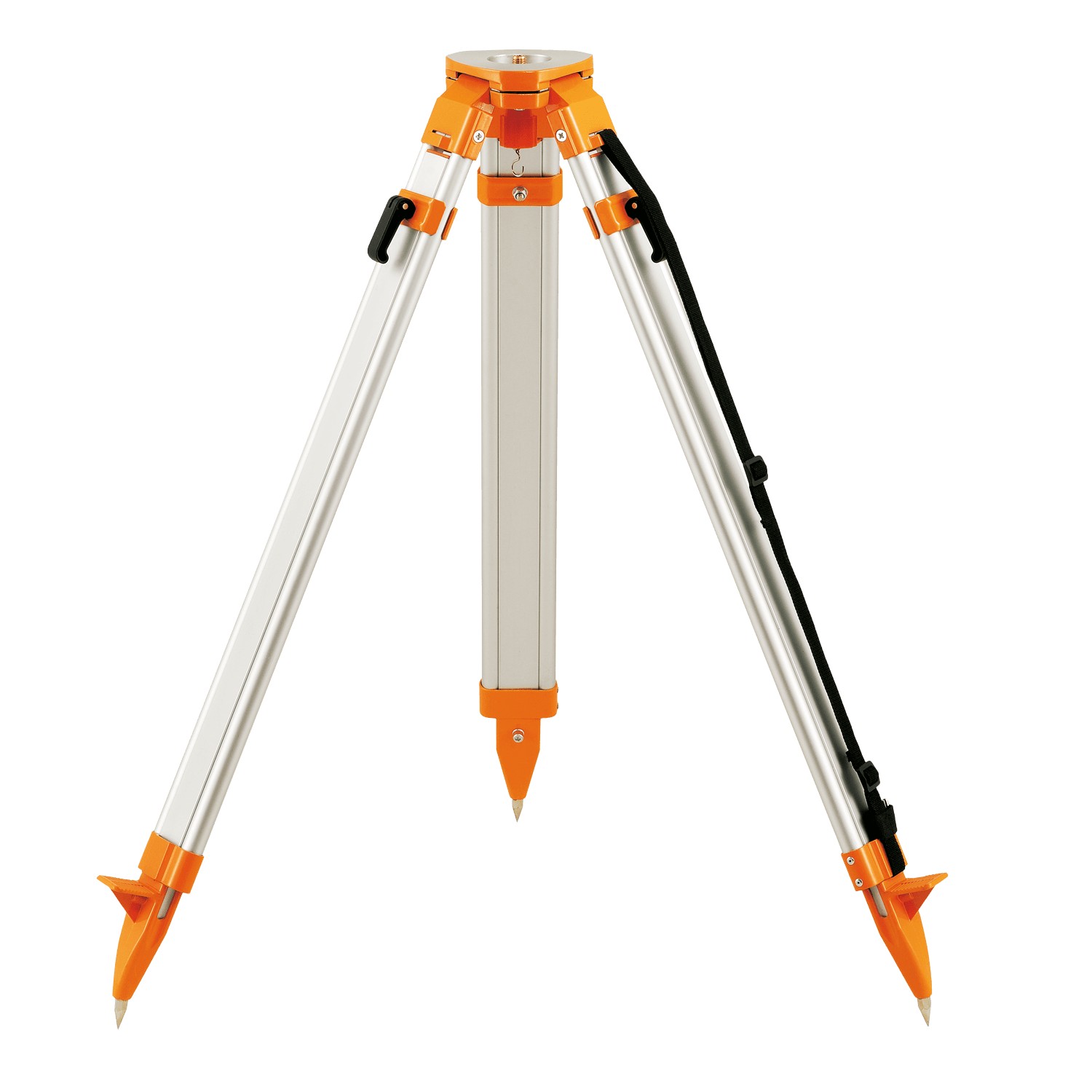

Le laser rotatif FL 105H s'utilise en le plaçant sur une surface suffisamment plane ou sur un trépied. Dès l'allumage, l'appareil commence automatiquement son auto-nivellement horizontal, indiqué par un clignotement du point laser. Une fois le nivellement terminé, la tête rotative se met en mouvement. Si l'appareil est positionné hors de sa plage d'auto-nivellement de ±5°, un signal d'alerte retentit et il faut repositionner l'appareil sur une surface plus horizontale.
La fonction TILT est activée automatiquement à l'allumage : elle arrête la rotation du laser si l'appareil est déplacé hors de son niveau, signalé par un clignotement rapide de la LED TILT. En fonctionnement normal, le laser se réajuste automatiquement en cas de petits déplacements. Cette fonction peut être désactivée en appuyant sur le bouton dédié.
La fonction VWS (anti-vent et vibration) peut être activée par un bouton spécifique. Elle permet de travailler en présence de vents forts, vibrations ou chocs légers, en ignorant les petites oscillations. En cas de mouvements importants, la rotation s'arrête et le faisceau laser clignote. Cette fonction active aussi la fonction TILT.
Pour recevoir le faisceau laser, un récepteur (FR 80-MM dans cette configuration) est utilisé. Il se déplace lentement de haut en bas pour capter le laser. Le récepteur émet des signaux sonores pour indiquer la position relative au faisceau : un son continu indique la position correcte. La position du faisceau peut être ajustée précisément grâce à un affichage numérique indiquant la distance en millimètres par rapport à la position zéro, qui peut être définie de manière relative dans une plage de ±20 mm.
L'appareil est alimenté par une batterie NiMH rechargeable, insérée dans le laser. La charge peut se faire avec la batterie insérée ou retirée de l'appareil. Une LED indique l'état de charge. Lorsque la LED d'alimentation clignote, la batterie doit être rechargée.
L'appareil est utilisé dans des contextes de travaux horizontaux tels que nivellement, terrassement, pose de canalisations, maçonnerie, sur des chantiers nécessitant une précision horizontale fiable. Il est adapté à des conditions extérieures difficiles grâce à son étanchéité IP65 et peut fonctionner dans une plage de températures de -20°C à +50°C.
En cas de positionnement hors de la plage d'auto-nivellement, l'appareil émet un signal sonore et arrête la rotation. Il faut alors repositionner le laser sur une surface plus horizontale avant de poursuivre l'utilisation.
Le résultat attendu est un laser horizontalement nivelé, stable et précis, permettant d'effectuer des mesures et alignements sur de longues distances (jusqu'à 600 m avec le récepteur FR 45, 300 m avec le FR 77-MM, et 40 m sans récepteur).
La fonction TILT est activée automatiquement à l'allumage : elle arrête la rotation du laser si l'appareil est déplacé hors de son niveau, signalé par un clignotement rapide de la LED TILT. En fonctionnement normal, le laser se réajuste automatiquement en cas de petits déplacements. Cette fonction peut être désactivée en appuyant sur le bouton dédié.
La fonction VWS (anti-vent et vibration) peut être activée par un bouton spécifique. Elle permet de travailler en présence de vents forts, vibrations ou chocs légers, en ignorant les petites oscillations. En cas de mouvements importants, la rotation s'arrête et le faisceau laser clignote. Cette fonction active aussi la fonction TILT.
Pour recevoir le faisceau laser, un récepteur (FR 80-MM dans cette configuration) est utilisé. Il se déplace lentement de haut en bas pour capter le laser. Le récepteur émet des signaux sonores pour indiquer la position relative au faisceau : un son continu indique la position correcte. La position du faisceau peut être ajustée précisément grâce à un affichage numérique indiquant la distance en millimètres par rapport à la position zéro, qui peut être définie de manière relative dans une plage de ±20 mm.
L'appareil est alimenté par une batterie NiMH rechargeable, insérée dans le laser. La charge peut se faire avec la batterie insérée ou retirée de l'appareil. Une LED indique l'état de charge. Lorsque la LED d'alimentation clignote, la batterie doit être rechargée.
L'appareil est utilisé dans des contextes de travaux horizontaux tels que nivellement, terrassement, pose de canalisations, maçonnerie, sur des chantiers nécessitant une précision horizontale fiable. Il est adapté à des conditions extérieures difficiles grâce à son étanchéité IP65 et peut fonctionner dans une plage de températures de -20°C à +50°C.
En cas de positionnement hors de la plage d'auto-nivellement, l'appareil émet un signal sonore et arrête la rotation. Il faut alors repositionner le laser sur une surface plus horizontale avant de poursuivre l'utilisation.
Le résultat attendu est un laser horizontalement nivelé, stable et précis, permettant d'effectuer des mesures et alignements sur de longues distances (jusqu'à 600 m avec le récepteur FR 45, 300 m avec le FR 77-MM, et 40 m sans récepteur).
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les caractéristiques principales du laser rotatif FL 105H ?
Le FL 105H est un laser rotatif automatique pour applications horizontales avec auto-nivellement sur une plage de ±5°. Il offre une précision horizontale de 1 mm sur 10 m, une portée maximale de 600 m avec le récepteur FR 45, et une étanchéité IP 65 adaptée aux conditions extérieures difficiles.
Comment fonctionne la fonction TILT et en quoi est-elle utile ?
La fonction TILT arrête automatiquement la rotation du laser si l’appareil est déplacé hors de son niveau, signalé par un clignotement rapide de la LED dédiée. Elle empêche ainsi les erreurs de mesure en cas de déplacement important ou de déséquilibre, garantissant une précision constante.
Quel est le rôle de la fonction VWS (anti-vent et vibration) ?
La fonction VWS permet de maintenir la stabilité du laser en présence de vents forts, vibrations ou chocs légers. Elle ignore les petites oscillations pour continuer la rotation, mais arrête le laser en cas de mouvements importants, assurant la fiabilité des mesures sur chantier.
Quels récepteurs sont compatibles avec ce laser et quelles sont leurs spécificités ?
Le FL 105H peut être utilisé avec plusieurs récepteurs dont le FR 80-MM (fourni avec ce modèle), le FR 77-MM et le FR 45. Ces récepteurs offrent des portées différentes (600 m pour le FR 45, 300 m pour le FR 77-MM) et disposent d’un affichage numérique permettant un réglage précis de la position du faisceau laser.
Quelles sont les conditions d’utilisation et les limites d’emploi du FL 105H ?
Ce laser est conçu pour fonctionner dans une plage de températures de -20°C à +50°C et résiste à la poussière et à l’eau grâce à son indice IP 65. Il doit être placé sur une surface plane ou un trépied et ne fonctionne pas hors de sa plage d’auto-nivellement ±5°, où il s’arrête automatiquement pour éviter des erreurs.
