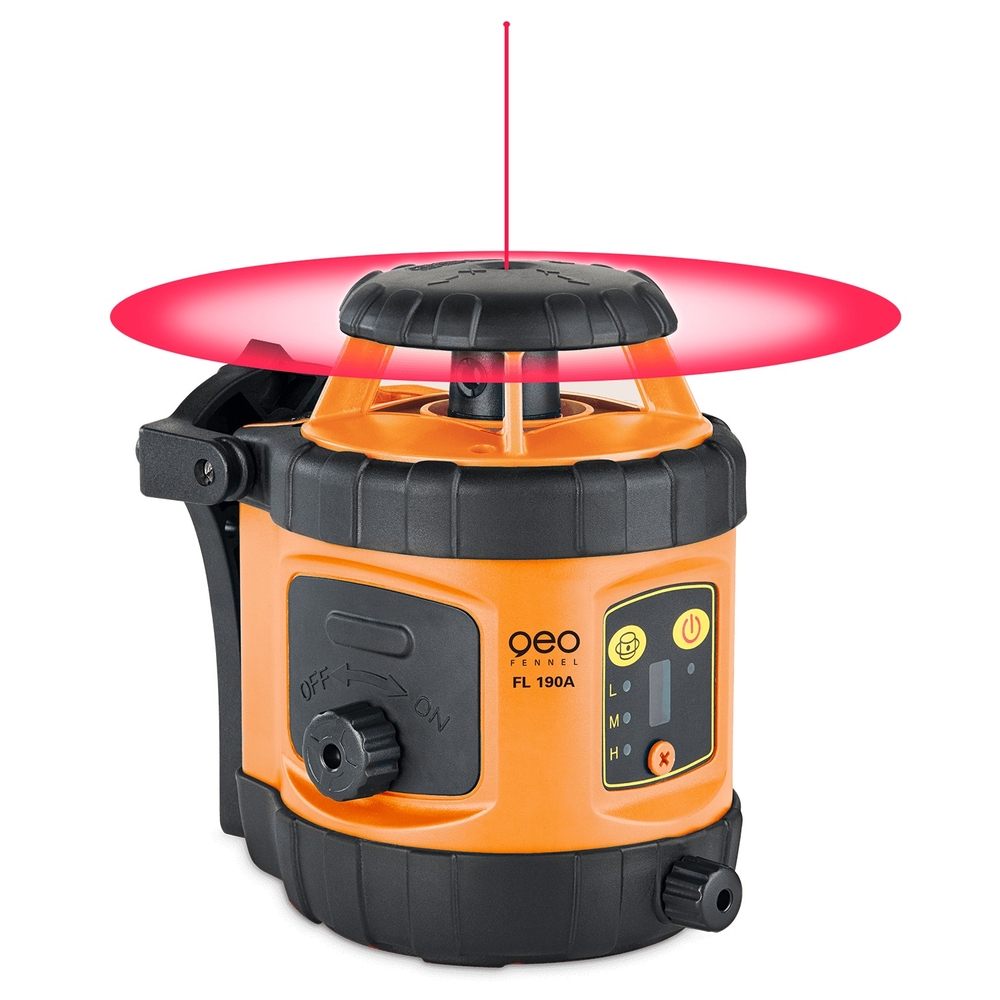

Laser rotatif FL 190A +FR45 - GEO FENNEL - 292190
Référence : GEO_292190
Découvrez Laser rotatif FL 190A +FR45 - GEO FENNEL - 292190 disponible à l'achat
Les points clés
- Permet des travaux de terrassement et nivellement.
- Mise à niveau instantanée pour des résultats rapides.
- Auto-nivellement très rapide pour une efficacité optimale.
- Idéal pour les professionnels et amateurs.
- Assure une précision de nivellement sans effort.
610,80 € TTC 509,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

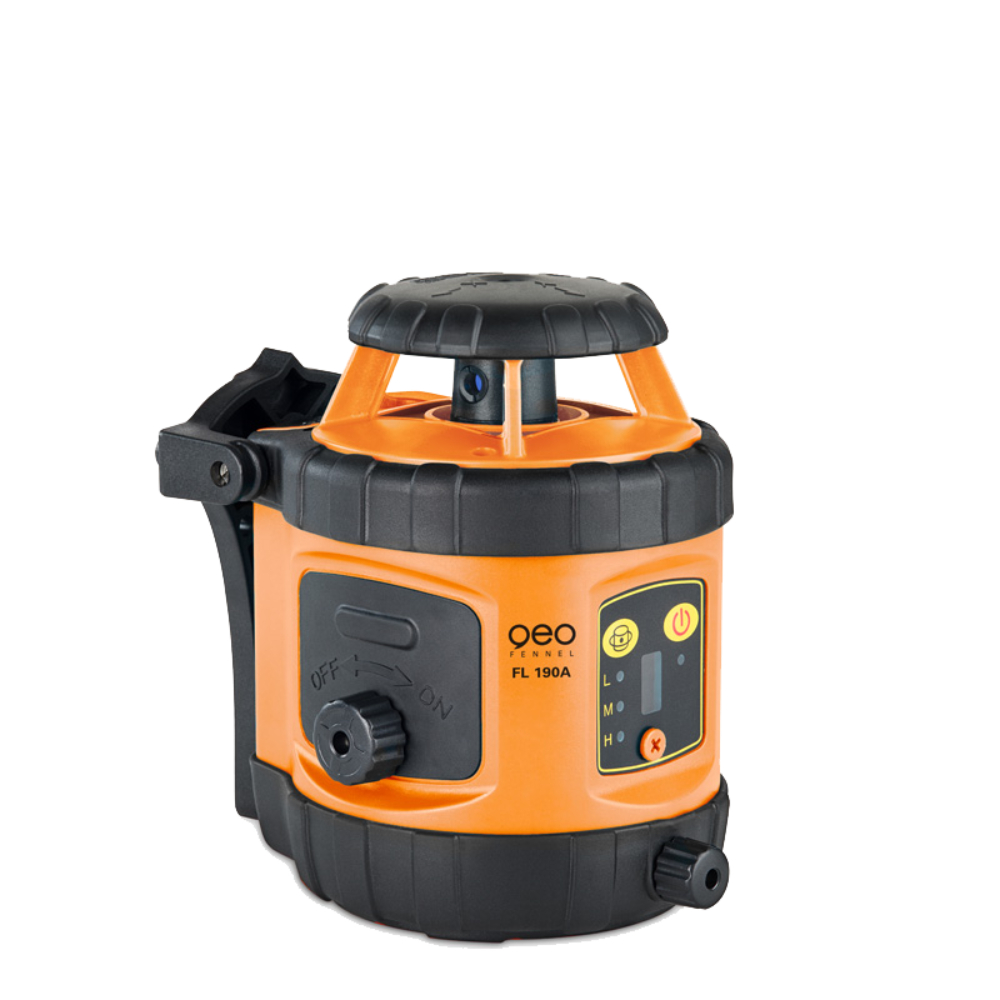

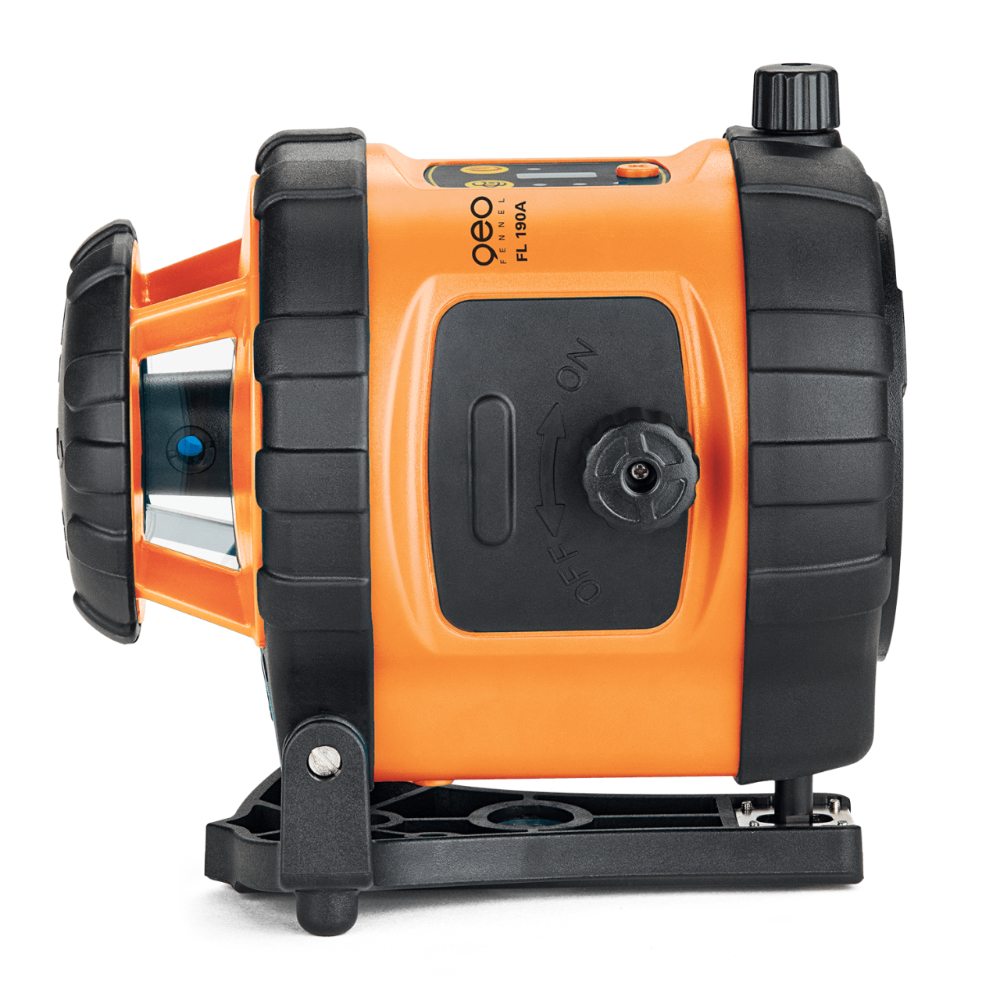

Le laser rotatif FL 190A est l'outil parfait pour réaliser des travaux de terrassement et de nivellement. Que vous souhaitiez couler des chapes de béton, terrasser un terrain ou monter un mur, cet appareil offre une mise à niveau instantanée grâce à sa grande portée, garantissant des résultats rapides et précis. Son auto-nivellement très rapide simplifie considérablement les travaux tout en assurant une efficacité optimale.
Idéal pour les professionnels et les amateurs, le FL 190A vous permet de réaliser vos projets en toute confiance. Conçu pour s'adapter à divers chantiers, il est l'instrument indispensable pour atteindre une précision de nivellement sans effort. Faites le choix de la qualité et de la performance avec le laser rotatif FL 190A, votre partenaire de confiance pour tous vos travaux de construction.
Le laser rotatif FL 190A est un outil professionnel de précision conçu pour les travaux de terrassement, nivellement et construction. Il permet une mise à niveau instantanée grâce à son auto-nivellement très rapide et sa grande portée, garantissant des résultats précis et efficaces.
Usages et applications :
- Terrassement
- Coulage de chapes de béton
- Montage de murs
- Travaux de construction nécessitant un nivellement précis
Fonctionnement :
- Laser rotatif automatique horizontal
- Auto-nivellement dans une plage de ± 3°
- Réglage manuel vertical via une molette
- Arrêt automatique avec bip sonore si le laser sort de sa plage d’auto-nivellement
- Vitesse de rotation réglable (200, 400, 600 trs/min)
- Point d’équerre permanent
- Batterie rechargeable NiMH avec chargeur intelligent
- Support de sol ou mural avec molette de réglage
Caractéristiques techniques :
- Diode laser rouge 635 nm, classe 2
- Précision horizontale : ± 1,5 mm / 10 m
- Portée sans cellule : Ø 30 m (variable selon conditions lumineuses)
- Portée avec cellule FR 45 : Ø 400 m
- Étanchéité : IP 54
- Autonomie : 20 heures
- Plage de température d’utilisation : -10°C à +45°C
- Poids (instrument avec batterie) : 1,5 kg
Matériaux et composition :
- Non spécifié dans le document
Compatibilités :
- Cellule de réception FR 45 avec support
- Cellule de réception FR-DIST 30 avec support (selon version)
Normes et certifications :
- Classe laser 2 conforme aux normes de sécurité laser
Conditions d’utilisation et recommandations :
- Utilisation recommandée dans des plages de température de -10°C à +45°C
- Protection contre la poussière et les projections d’eau selon IP 54
- Utilisation avec support sol ou mural pour une stabilité optimale
Avantages produit :
- Auto-nivellement très rapide pour un gain de temps sur chantier
- Précision élevée assurant des mesures fiables
- Grande autonomie de batterie pour une utilisation prolongée
- Vitesse de rotation ajustable pour s’adapter aux besoins
- Arrêt automatique en cas de désalignement pour éviter les erreurs
- Equipement complet avec sacoche rembourrée, chargeur et cellules de réception selon version
Conditionnement, stockage et conservation :

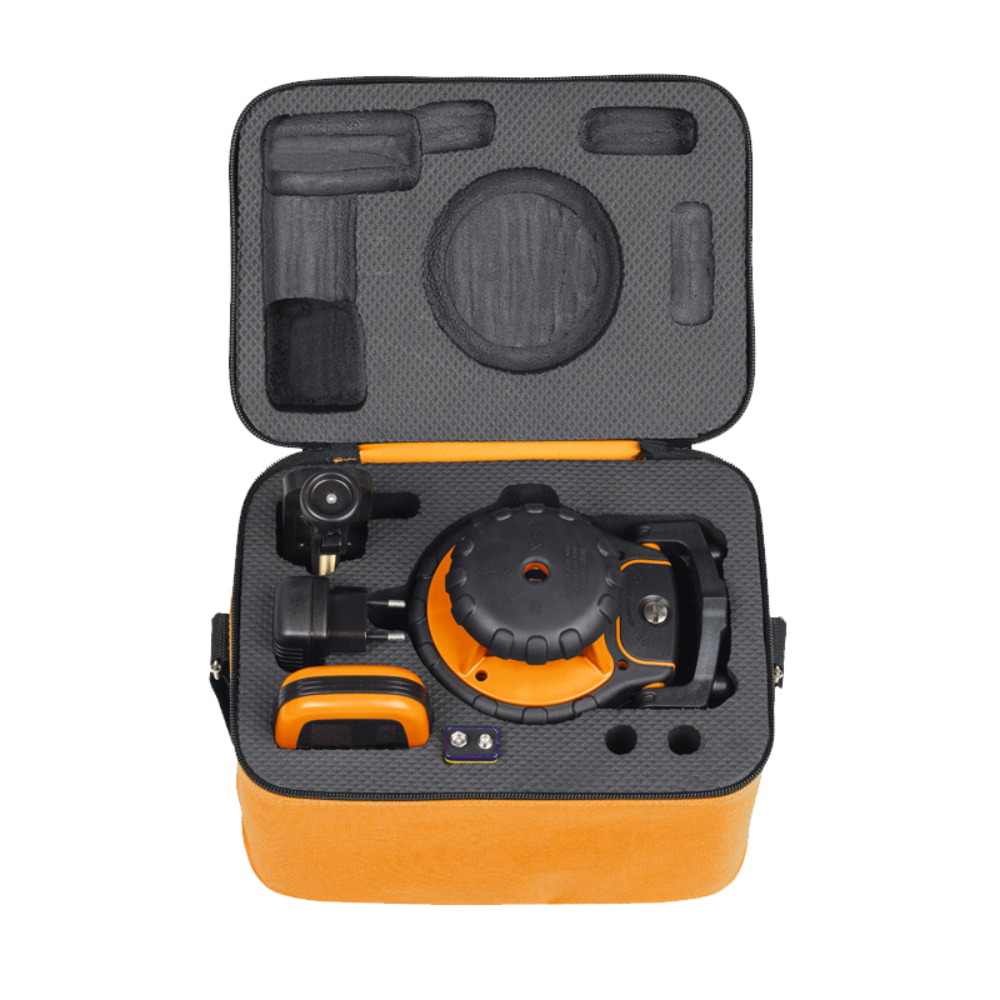

- Livré avec sacoche rembourrée pour un transport et stockage sécurisés
- Batterie rechargeable avec chargeur intelligent inclus
Fourniture selon référence :
- FL 190A (LK 2) avec cellule FR 45, pack accu NiMH, chargeur, sacoche rembourrée (Réf. 292190)
- FL 190A (LK 2) avec cellule FR-DIST 30, pack accu NiMH, chargeur, sacoche rembourrée (Réf. 292193)
Le FL 190A est un instrument robuste, précis et facile à utiliser, adapté aux professionnels et amateurs exigeants pour tous travaux nécessitant un nivellement fiable et rapide.
Usages et applications :
- Terrassement
- Coulage de chapes de béton
- Montage de murs
- Travaux de construction nécessitant un nivellement précis
Fonctionnement :
- Laser rotatif automatique horizontal
- Auto-nivellement dans une plage de ± 3°
- Réglage manuel vertical via une molette
- Arrêt automatique avec bip sonore si le laser sort de sa plage d’auto-nivellement
- Vitesse de rotation réglable (200, 400, 600 trs/min)
- Point d’équerre permanent
- Batterie rechargeable NiMH avec chargeur intelligent
- Support de sol ou mural avec molette de réglage
Caractéristiques techniques :
- Diode laser rouge 635 nm, classe 2
- Précision horizontale : ± 1,5 mm / 10 m
- Portée sans cellule : Ø 30 m (variable selon conditions lumineuses)
- Portée avec cellule FR 45 : Ø 400 m
- Étanchéité : IP 54
- Autonomie : 20 heures
- Plage de température d’utilisation : -10°C à +45°C
- Poids (instrument avec batterie) : 1,5 kg
Matériaux et composition :
- Non spécifié dans le document
Compatibilités :
- Cellule de réception FR 45 avec support
- Cellule de réception FR-DIST 30 avec support (selon version)
Normes et certifications :
- Classe laser 2 conforme aux normes de sécurité laser
Conditions d’utilisation et recommandations :
- Utilisation recommandée dans des plages de température de -10°C à +45°C
- Protection contre la poussière et les projections d’eau selon IP 54
- Utilisation avec support sol ou mural pour une stabilité optimale
Avantages produit :
- Auto-nivellement très rapide pour un gain de temps sur chantier
- Précision élevée assurant des mesures fiables
- Grande autonomie de batterie pour une utilisation prolongée
- Vitesse de rotation ajustable pour s’adapter aux besoins
- Arrêt automatique en cas de désalignement pour éviter les erreurs
- Equipement complet avec sacoche rembourrée, chargeur et cellules de réception selon version
Conditionnement, stockage et conservation :
- Livré avec sacoche rembourrée pour un transport et stockage sécurisés
- Batterie rechargeable avec chargeur intelligent inclus
Fourniture selon référence :
- FL 190A (LK 2) avec cellule FR 45, pack accu NiMH, chargeur, sacoche rembourrée (Réf. 292190)
- FL 190A (LK 2) avec cellule FR-DIST 30, pack accu NiMH, chargeur, sacoche rembourrée (Réf. 292193)
Le FL 190A est un instrument robuste, précis et facile à utiliser, adapté aux professionnels et amateurs exigeants pour tous travaux nécessitant un nivellement fiable et rapide.
- Diode de laser: rouge
- Plage d’auto-nivellement: ± 3°
- Précision horizontale: ± 1,5 mm / 10 m
- Portée sans cellule: Ø 30 m
- Portée avec FR 77-MM: keine Angabe
- Inclinaison: keine
- Classe de laser: 2
- Vitesse de rotation trs/min: 200, 400, 600
- Autonomie: 20 h
- Alimentation: NiMH
- Étanchéité: IP 54
- Poids (instrument avec batterie): 1,5 kg
- Plage de température: -10°C - +45°C
Le laser rotatif FL 190A s’utilise en le posant sur une surface plane ou en le fixant sur un trépied. Pour une utilisation horizontale, il faut libérer la sécurité de transport (compensateur) en tournant la molette correspondante. Après avoir allumé l’appareil, celui-ci s’auto-nivelle automatiquement dans une plage de ± 3°, puis la tête laser commence à tourner. La vitesse de rotation peut être réglée via un bouton, avec trois niveaux disponibles (200, 400 ou 600 tours par minute). Si l’appareil est trop incliné, un signal sonore retentit et la rotation s’arrête, indiquant qu’il faut repositionner le laser sur une surface plus plane.

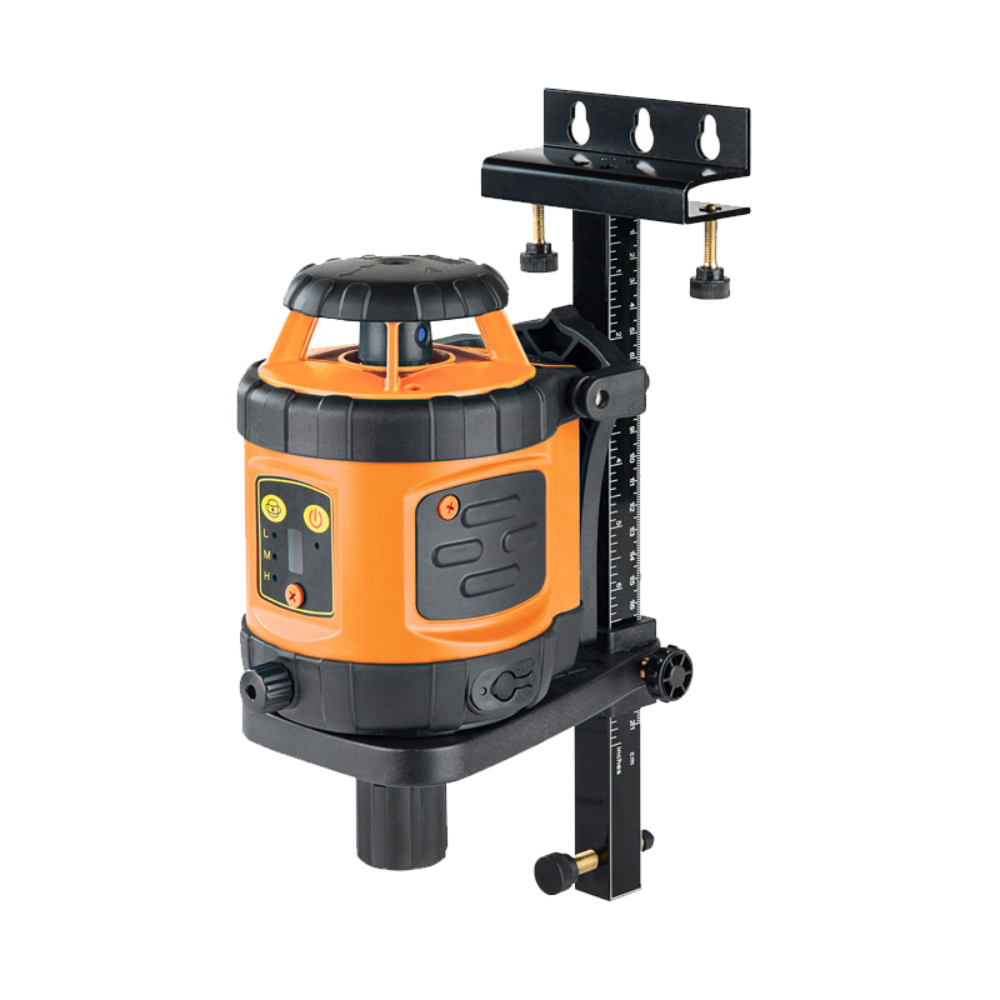

Pour une utilisation verticale, la sécurité de transport doit être activée (compensateur bloqué). Le laser est alors positionné avec son support mural sur une surface plane ou fixé sur un trépied via un filetage 5/8”. Une vis permet de régler précisément la bulle de niveau verticale, car dans cette configuration l’auto-nivellement n’est pas actif.

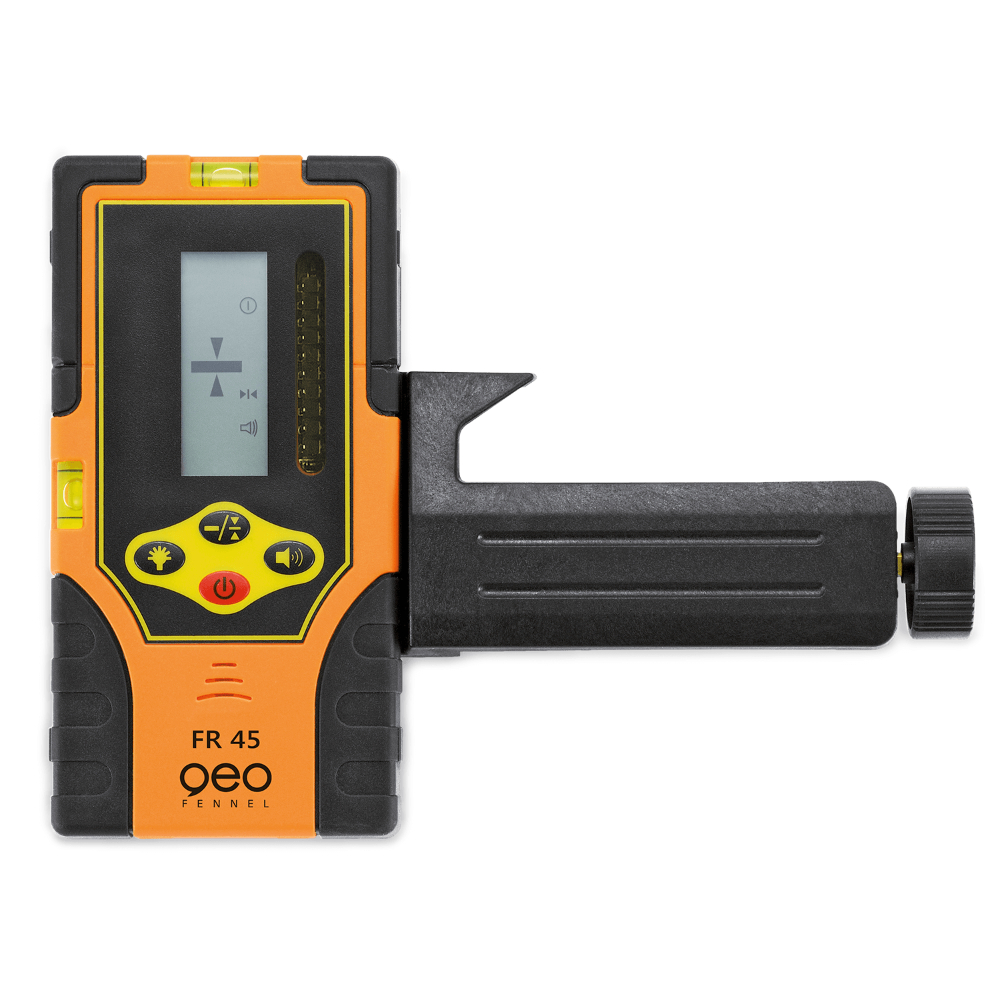

Le laser peut être utilisé avec une cellule de réception (FR 45) qui se déplace verticalement pour capter le faisceau et indiquer la position correcte par des signaux sonores. Cette cellule propose trois niveaux de précision réglables. Elle peut être fixée sur une règle de nivellement grâce à une pince.
L’appareil fonctionne avec des accus NiMH rechargeables ou, en alternative, avec des piles alcalines AA. La batterie se recharge via un chargeur fourni. La diode laser émet un faisceau visible qui sert à réaliser des mesures de nivellement et d’alignement dans des travaux de terrassement, coulage de chapes, montage de murs et autres travaux nécessitant un nivellement précis.
En cas de dépassement de la plage d’auto-nivellement, l’appareil émet un bip sonore et arrête la rotation pour éviter des mesures erronées. Le laser rotatif FL 190A est destiné à être utilisé dans des plages de température de -10°C à +45°C, avec une protection contre la poussière et les projections d’eau.
Ainsi, le fonctionnement côté utilisateur consiste à installer le laser, activer ou désactiver le blocage du compensateur selon l’usage horizontal ou vertical, allumer l’appareil, régler la vitesse de rotation souhaitée, et utiliser la cellule de réception pour détecter précisément le niveau du faisceau. Le résultat attendu est une mise à niveau rapide et précise permettant d’effectuer des travaux de construction avec un alignement fiable.
Pour une utilisation verticale, la sécurité de transport doit être activée (compensateur bloqué). Le laser est alors positionné avec son support mural sur une surface plane ou fixé sur un trépied via un filetage 5/8”. Une vis permet de régler précisément la bulle de niveau verticale, car dans cette configuration l’auto-nivellement n’est pas actif.
Le laser peut être utilisé avec une cellule de réception (FR 45) qui se déplace verticalement pour capter le faisceau et indiquer la position correcte par des signaux sonores. Cette cellule propose trois niveaux de précision réglables. Elle peut être fixée sur une règle de nivellement grâce à une pince.
L’appareil fonctionne avec des accus NiMH rechargeables ou, en alternative, avec des piles alcalines AA. La batterie se recharge via un chargeur fourni. La diode laser émet un faisceau visible qui sert à réaliser des mesures de nivellement et d’alignement dans des travaux de terrassement, coulage de chapes, montage de murs et autres travaux nécessitant un nivellement précis.
En cas de dépassement de la plage d’auto-nivellement, l’appareil émet un bip sonore et arrête la rotation pour éviter des mesures erronées. Le laser rotatif FL 190A est destiné à être utilisé dans des plages de température de -10°C à +45°C, avec une protection contre la poussière et les projections d’eau.
Ainsi, le fonctionnement côté utilisateur consiste à installer le laser, activer ou désactiver le blocage du compensateur selon l’usage horizontal ou vertical, allumer l’appareil, régler la vitesse de rotation souhaitée, et utiliser la cellule de réception pour détecter précisément le niveau du faisceau. Le résultat attendu est une mise à niveau rapide et précise permettant d’effectuer des travaux de construction avec un alignement fiable.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les plages d’auto-nivellement et de précision du laser rotatif FL 190A ?
Le laser FL 190A s’auto-nivelle automatiquement dans une plage de ± 3°. Sa précision horizontale est de ± 1,5 mm pour 10 mètres, garantissant un nivellement fiable et précis sur chantier.
Comment fonctionne l’auto-nivellement et que se passe-t-il en cas de dépassement de la plage ?
Après mise en route, l’appareil s’auto-nivelle très rapidement. Si le laser est trop incliné et sort de sa plage d’auto-nivellement, un bip sonore retentit et la rotation s’arrête, ce qui évite les mesures erronées et invite à repositionner l’appareil.
Quelles sont les possibilités de réglage de la vitesse de rotation du laser ?
La vitesse de rotation est réglable sur trois niveaux : 200, 400 ou 600 tours par minute. Cette adaptation permet de moduler la visibilité et la précision du faisceau selon les conditions du chantier.
Comment utiliser le laser en mode horizontal et vertical ?
En mode horizontal, le compensateur est déverrouillé (molette sur ON) pour activer l’auto-nivellement. En mode vertical, le compensateur est bloqué (molette sur OFF), le laser est fixé sur son support mural ou trépied et la bulle de niveau verticale est réglée manuellement pour assurer la précision.
Quelle est la portée du laser et comment la cellule de réception FR 45 améliore-t-elle cette portée ?
La portée du laser est de 30 mètres sans cellule de réception. Avec la cellule FR 45, la portée peut atteindre jusqu’à 400 mètres, ce qui permet une utilisation sur de plus grands chantiers avec indication sonore et visuelle précise du niveau.
Quelles sont les caractéristiques techniques à prendre en compte pour choisir ce laser rotatif ?
Le FL 190A offre une étanchéité IP54, une autonomie de 20 heures grâce à sa batterie NiMH rechargeable, une classe laser 2 conforme à la norme EN 60825-1, et un poids de 1,5 kg, ce qui en fait un outil robuste et adapté aux conditions de chantier variées.
Comment la cellule FR 45 assure-t-elle la détection du faisceau et quelles sont ses précisions ?
La cellule FR 45 dispose de trois niveaux de précision réglables : ±10 mm, ±4 mm et ±2 mm. Elle émet des signaux sonores pour guider l’utilisateur vers la position correcte du faisceau laser et peut être fixée sur une règle de nivellement grâce à une pince.
