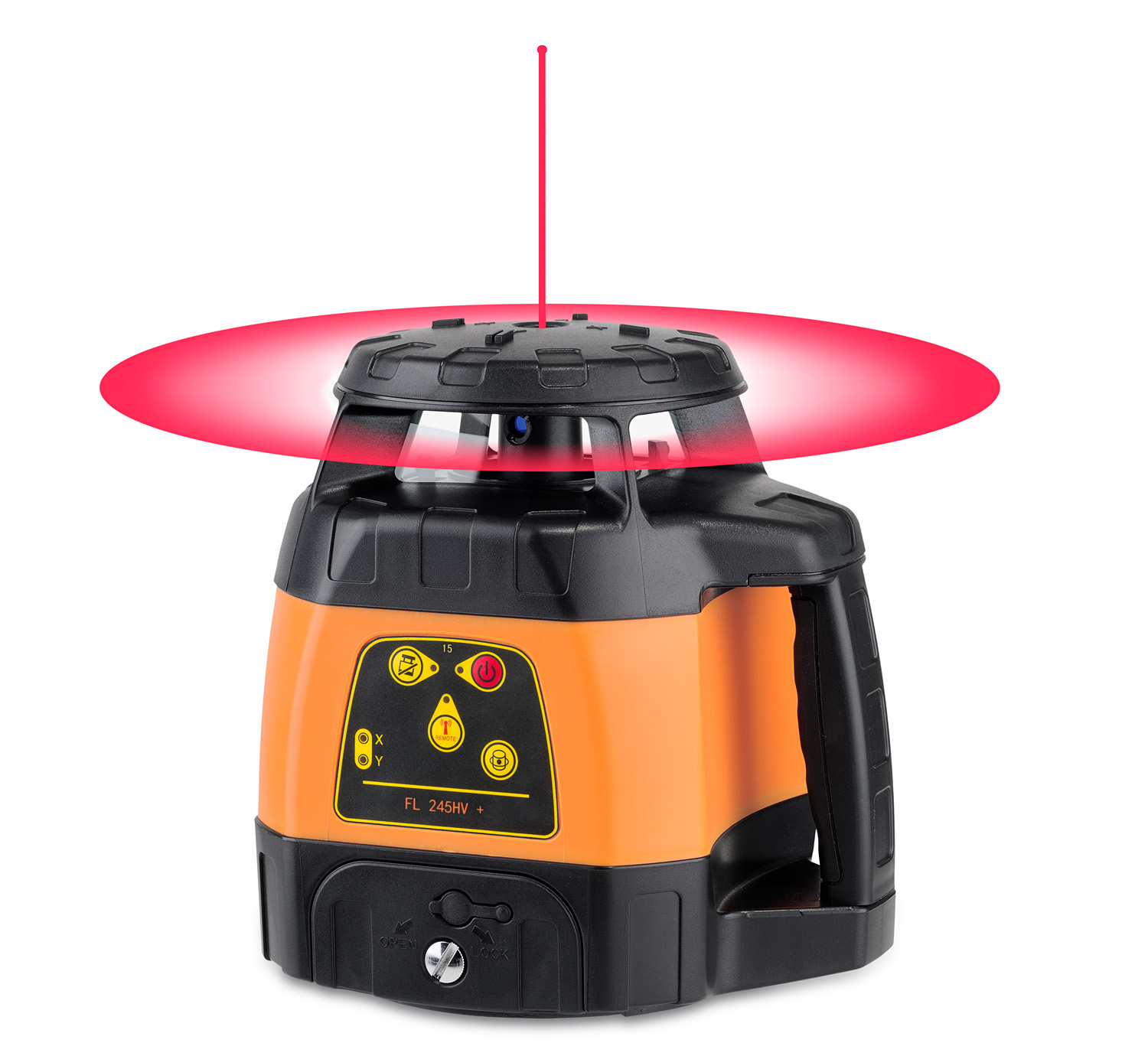

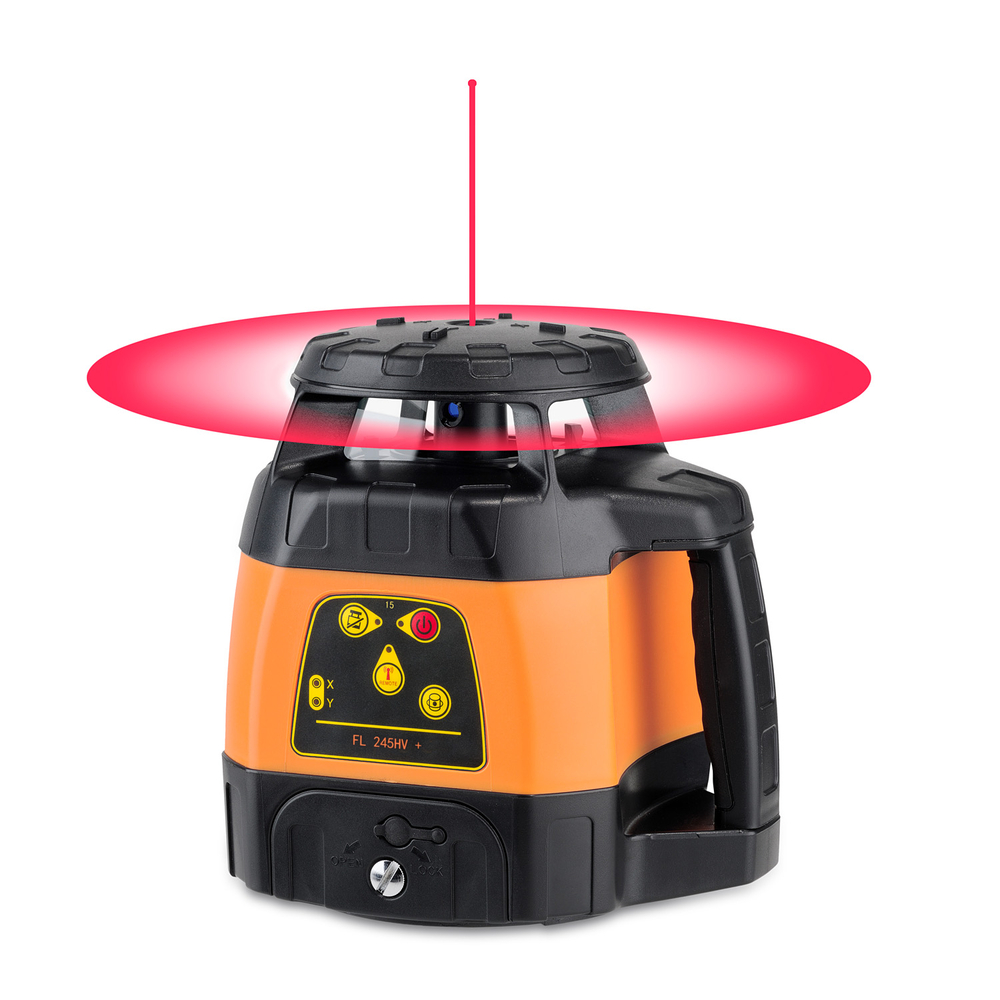

Laser rotatif FL 245HV+ & FR 80-MM - GEO FENNEL - 244080
Référence : GEO_244080
Découvrez Laser rotatif FL 245HV+ & FR 80-MM - GEO FENNEL - 244080 disponible à l'achat
Les points clés
- Utilisation intérieure et extérieure
- Précision de ± 0,5 mm / 10 m
- Faisceau autostabilisant
- Protection IP 54 contre poussière et eau
- Batterie Li-Ion pour longue autonomie
1 414,80 € TTC 1 179,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le FL 245HV de GEO FENNEL est un laser rotatif polyvalent conçu pour des applications horizontales et verticales, aussi bien en intérieur qu’en extérieur. Il offre une grande précision de ± 0,5 mm / 10 m et une portée étendue, garantissant des résultats fiables pour vos travaux de nivellement, d'alignement et d’aménagement. Son faisceau autostabilisant assure une précision constante sur de longues distances, ce qui en fait un outil idéal pour des chantiers de grande envergure.
Ce modèle dispose de plusieurs fonctionnalités avancées pour simplifier votre travail. Il propose un point d’équerrage permanent à 90° pour des alignements parfaits, et ses fonctionnalités horizontales et verticales permettent de réaliser une large gamme de travaux. En plus, sa fonction TILT (compensation des pentes) et son système de détection de vibrations VWS (protection contre le vent et les vibrations) garantissent des résultats précis, même dans des environnements difficiles.
Avec une protection IP 54, le FL 245HV est conçu pour résister à la poussière et aux éclaboussures d'eau, ce qui le rend parfaitement adapté aux chantiers extérieurs. Il est également équipé d'une batterie Li-Ion, offrant une autonomie prolongée pour des journées de travail longues et intensives.
Le laser rotatif FL 245HV+ de GEO FENNEL est un appareil professionnel polyvalent conçu pour des travaux de nivellement, d’alignement et d’aménagement en intérieur comme en extérieur. Il offre une grande précision et une portée étendue, adaptée aux chantiers de grande envergure.
Description et usages :
- Laser rotatif avec faisceau rouge visible, adapté pour des applications horizontales et verticales.
- Auto-nivellement avec une plage de ±5° pour un positionnement rapide et précis.
- Point d’équerrage permanent à 90° facilitant les alignements exacts.
- Fonction TILT pour la compensation des pentes, avec réglage manuel des inclinaisons sur les axes X et Y (±5°, soit ±9%).
- Fonction scanning avec 2 niveaux et fonction point pour divers modes d’utilisation.
- Protection contre les vibrations et le vent grâce à la fonction VWS (indiquée dans la description produit).
- Étanchéité IP 65, résistant à la poussière et aux éclaboussures, adapté aux environnements extérieurs difficiles.
- Plage de température d’utilisation de -20° à +50°C.
- Télécommande infrarouge avec une portée de 100 m pour contrôle à distance.
- Arrêt automatique du laser si l’appareil n’est pas de niveau.
Caractéristiques techniques détaillées :
- Classe laser 2, diode laser rouge.
- Précision horizontale de 0,75 mm / 10 m, précision verticale de 1,0 mm / 10 m.
- Portée maximale avec cellule FR 45 : 1200 m de diamètre.
- Portée avec FR DIST 30 et FR 77-MM : 600 m.
- Portée sans cellule : 60 m.
- Scanning sans cellule : 60 m de rayon.
- Vitesse de rotation réglable à 300 ou 800 tours/minute.
- Alimentation par batterie NiMH avec une autonomie de 26 heures.
- Dimensions et poids non spécifiés dans le document.
Avantages produit :
- Grande portée et précision adaptées aux travaux professionnels exigeants.
- Étanchéité renforcée IP 65 pour une utilisation fiable en extérieur.
- Multiples fonctions intégrées (scanning, point, TILT, télécommande) pour une grande flexibilité.
- Arrêt automatique en cas de déséquilibre pour garantir la sécurité et la précision.
- Fourniture complète avec accessoires selon la version choisie (voir ci-dessous).
Conditionnement et accessoires fournis (selon la référence) :
- Version FL 245HV+ (LK 2) + FR 80-MM (réf. 244080) :
- Cellule de réception FR 80-MM avec support
- Télécommande
- Batterie rechargeable
- Chargeur
- Support mural et support de sol
- Boîtier pour piles alcalines
- Lunettes laser
- Cible magnétique
- Coffret rigide
- Version FL 245HV+ (LK 2) + FR 50 (réf. 244055) :
- Cellule de réception FR 50 avec support
- Télécommande
- Batterie rechargeable
- Chargeur
- Support mural et support de sol
- Boîtier pour piles alcalines
- Lunettes laser
- Cible magnétique
- Coffret rigide
Le FL 245HV+ est un outil robuste, précis et complet, idéal pour les professionnels du bâtiment et des travaux publics qui nécessitent un laser rotatif performant pour des tâches variées en intérieur et extérieur.
Description et usages :
- Laser rotatif avec faisceau rouge visible, adapté pour des applications horizontales et verticales.
- Auto-nivellement avec une plage de ±5° pour un positionnement rapide et précis.
- Point d’équerrage permanent à 90° facilitant les alignements exacts.
- Fonction TILT pour la compensation des pentes, avec réglage manuel des inclinaisons sur les axes X et Y (±5°, soit ±9%).
- Fonction scanning avec 2 niveaux et fonction point pour divers modes d’utilisation.
- Protection contre les vibrations et le vent grâce à la fonction VWS (indiquée dans la description produit).
- Étanchéité IP 65, résistant à la poussière et aux éclaboussures, adapté aux environnements extérieurs difficiles.
- Plage de température d’utilisation de -20° à +50°C.
- Télécommande infrarouge avec une portée de 100 m pour contrôle à distance.
- Arrêt automatique du laser si l’appareil n’est pas de niveau.
Caractéristiques techniques détaillées :
- Classe laser 2, diode laser rouge.
- Précision horizontale de 0,75 mm / 10 m, précision verticale de 1,0 mm / 10 m.
- Portée maximale avec cellule FR 45 : 1200 m de diamètre.
- Portée avec FR DIST 30 et FR 77-MM : 600 m.
- Portée sans cellule : 60 m.
- Scanning sans cellule : 60 m de rayon.
- Vitesse de rotation réglable à 300 ou 800 tours/minute.
- Alimentation par batterie NiMH avec une autonomie de 26 heures.
- Dimensions et poids non spécifiés dans le document.
Avantages produit :
- Grande portée et précision adaptées aux travaux professionnels exigeants.
- Étanchéité renforcée IP 65 pour une utilisation fiable en extérieur.
- Multiples fonctions intégrées (scanning, point, TILT, télécommande) pour une grande flexibilité.
- Arrêt automatique en cas de déséquilibre pour garantir la sécurité et la précision.
- Fourniture complète avec accessoires selon la version choisie (voir ci-dessous).
Conditionnement et accessoires fournis (selon la référence) :
- Version FL 245HV+ (LK 2) + FR 80-MM (réf. 244080) :
- Cellule de réception FR 80-MM avec support
- Télécommande
- Batterie rechargeable
- Chargeur
- Support mural et support de sol
- Boîtier pour piles alcalines
- Lunettes laser
- Cible magnétique
- Coffret rigide
- Version FL 245HV+ (LK 2) + FR 50 (réf. 244055) :
- Cellule de réception FR 50 avec support
- Télécommande
- Batterie rechargeable
- Chargeur
- Support mural et support de sol
- Boîtier pour piles alcalines
- Lunettes laser
- Cible magnétique
- Coffret rigide
Le FL 245HV+ est un outil robuste, précis et complet, idéal pour les professionnels du bâtiment et des travaux publics qui nécessitent un laser rotatif performant pour des tâches variées en intérieur et extérieur.
- Diode de laser: rouge
- Auto-nivellement: horizontal / vertical
- Faisceau laser visible: rouge
- Plage d’auto-nivellement: ± 5°
- Précision horizontale: 0,75 mm / 10 m
- Précision vertical: 1,0 mm / 10 m
- Portée sans cellule: Ø 60 m
- Portée evec FR 45: Ø 1200 m
- Portée avec FR 77-MM: keine Angabe
- Portée télécommande: IR 100 m
- Inclinaison: manuelle
- Inclinaison pente manuelle l'axe X: ± 5° (± 9%)
- Slope setting manual Y-Axis: ± 5° (± 9%)
- Classe de laser: 2
- Vitesse de rotation trs/min: 300, 800
- Autonomie: 26 h
- Alimentation: NiMH
- Étanchéité: IP 65
- Alignement d'axe vertical: oui
- Scanning sans cellule: 60 m (rayon)
- Point d'equerrage permanent à 90°: oui
- Plage de température: -20° - +50°C
- Fonction point: oui
- Fonction TILT: oui
- Désactivation de la fonction de commande: oui
- Fonction Scanning: 2 niveaux
Le laser rotatif FL 245HV+ s’utilise en le posant sur une surface relativement plane ou sur un trépied. Dès son allumage, il commence automatiquement son auto-nivellement, indiqué par un point laser clignotant. Une fois le nivellement terminé, la tête rotative se met à tourner. Si l’appareil n’est pas positionné dans la plage d’auto-nivellement de ±5°, il faut le repositionner sur une surface plus horizontale.
Pour une utilisation verticale, il faut déplier la pointe de repère et poser l’appareil au sol sur son support. Il s’auto-nivelle également et peut être ajusté précisément à l’aide de deux vis de réglage pour garantir que la bulle à niveau soit centrée et que la verticale soit exactement alignée.
L’appareil peut être allumé et éteint via un bouton dédié. La vitesse de rotation peut être réglée entre 300 et 800 tours par minute. La fonction TILT est activée automatiquement après l’auto-nivellement ; elle stoppe la rotation si l’appareil est déplacé hors de sa position initiale. Cette fonction peut être désactivée ou réactivée manuellement.
Le laser peut être contrôlé à distance grâce à une télécommande infrarouge avec une portée allant jusqu’à 100 mètres. Cette télécommande permet notamment d’activer la fonction de balayage (scanning) avec deux niveaux et un mode point, de régler la vitesse de rotation, d’ajuster les inclinaisons manuelles sur les axes X et Y jusqu’à ±5° (±9%) et d’éteindre ou mettre en veille l’appareil.
Pour les mesures sur chantier, le laser est utilisé en association avec un récepteur laser (cellule de réception) qui capte le faisceau sur une portée pouvant aller jusqu’à 1200 mètres de diamètre selon la cellule utilisée. Le récepteur se déplace lentement de haut en bas pour détecter la position du faisceau laser. Il émet des signaux sonores et visuels pour indiquer si le récepteur doit être déplacé vers le haut ou vers le bas afin d’atteindre la position correcte correspondant au niveau laser. Lorsque la position correcte est atteinte, un signal sonore continu est émis.
Le récepteur peut être fixé sur une règle de nivellement à l’aide d’une pince fournie. Il est possible de définir une position relative zéro dans une plage de ±20 mm pour ajuster les mesures selon les besoins du chantier.
Le laser et ses accessoires sont utilisables en intérieur comme en extérieur, avec une protection renforcée contre la poussière et les éclaboussures (indice IP 65). La plage de température d’utilisation s’étend de -20°C à +50°C.
En cas de non-nivellement automatique (lorsque l’appareil est hors de la plage d’auto-nivellement), la rotation du laser s’arrête automatiquement. L’utilisateur doit repositionner l’appareil sur une surface plus horizontale pour que la rotation reprenne.
L’autonomie de la batterie NiMH est d’environ 26 heures. La batterie peut être rechargée dans l’appareil ou retirée pour être chargée séparément. En cas de batterie faible, un témoin lumineux clignote pour indiquer la nécessité de recharger.
Ainsi, le FL 245HV+ s’utilise en positionnant l’appareil, en allumant le laser, en attendant l’auto-nivellement, puis en utilisant la télécommande et/ou le récepteur pour réaliser des mesures précises de nivellement, d’alignement et d’aménagement sur chantier, en intérieur ou en extérieur, dans des conditions variées.
Pour une utilisation verticale, il faut déplier la pointe de repère et poser l’appareil au sol sur son support. Il s’auto-nivelle également et peut être ajusté précisément à l’aide de deux vis de réglage pour garantir que la bulle à niveau soit centrée et que la verticale soit exactement alignée.
L’appareil peut être allumé et éteint via un bouton dédié. La vitesse de rotation peut être réglée entre 300 et 800 tours par minute. La fonction TILT est activée automatiquement après l’auto-nivellement ; elle stoppe la rotation si l’appareil est déplacé hors de sa position initiale. Cette fonction peut être désactivée ou réactivée manuellement.
Le laser peut être contrôlé à distance grâce à une télécommande infrarouge avec une portée allant jusqu’à 100 mètres. Cette télécommande permet notamment d’activer la fonction de balayage (scanning) avec deux niveaux et un mode point, de régler la vitesse de rotation, d’ajuster les inclinaisons manuelles sur les axes X et Y jusqu’à ±5° (±9%) et d’éteindre ou mettre en veille l’appareil.
Pour les mesures sur chantier, le laser est utilisé en association avec un récepteur laser (cellule de réception) qui capte le faisceau sur une portée pouvant aller jusqu’à 1200 mètres de diamètre selon la cellule utilisée. Le récepteur se déplace lentement de haut en bas pour détecter la position du faisceau laser. Il émet des signaux sonores et visuels pour indiquer si le récepteur doit être déplacé vers le haut ou vers le bas afin d’atteindre la position correcte correspondant au niveau laser. Lorsque la position correcte est atteinte, un signal sonore continu est émis.
Le récepteur peut être fixé sur une règle de nivellement à l’aide d’une pince fournie. Il est possible de définir une position relative zéro dans une plage de ±20 mm pour ajuster les mesures selon les besoins du chantier.
Le laser et ses accessoires sont utilisables en intérieur comme en extérieur, avec une protection renforcée contre la poussière et les éclaboussures (indice IP 65). La plage de température d’utilisation s’étend de -20°C à +50°C.
En cas de non-nivellement automatique (lorsque l’appareil est hors de la plage d’auto-nivellement), la rotation du laser s’arrête automatiquement. L’utilisateur doit repositionner l’appareil sur une surface plus horizontale pour que la rotation reprenne.
L’autonomie de la batterie NiMH est d’environ 26 heures. La batterie peut être rechargée dans l’appareil ou retirée pour être chargée séparément. En cas de batterie faible, un témoin lumineux clignote pour indiquer la nécessité de recharger.
Ainsi, le FL 245HV+ s’utilise en positionnant l’appareil, en allumant le laser, en attendant l’auto-nivellement, puis en utilisant la télécommande et/ou le récepteur pour réaliser des mesures précises de nivellement, d’alignement et d’aménagement sur chantier, en intérieur ou en extérieur, dans des conditions variées.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les principales caractéristiques techniques du laser rotatif FL 245HV+ ?
Le FL 245HV+ propose un auto-nivellement horizontal et vertical avec une plage de ±5°. Il utilise une diode laser rouge de classe 2 avec une précision de 0,75 mm/10 m horizontalement et 1,0 mm/10 m verticalement. Sa portée peut atteindre 1200 m de diamètre avec la cellule FR 45. Il bénéficie d’une étanchéité IP 65 et d’une autonomie de 26 heures grâce à sa batterie NiMH.
Comment fonctionne la compensation des pentes (fonction TILT) sur ce laser ?
La fonction TILT s’active automatiquement après l’auto-nivellement. Elle arrête la rotation du laser si l’appareil est déplacé hors de sa position initiale, garantissant ainsi la précision. Cette fonction peut être désactivée ou réactivée manuellement via un bouton dédié.
Quels sont les accessoires fournis avec la version FL 245HV+ & FR 80-MM ?
La version avec la cellule FR 80-MM inclut : la cellule de réception avec support, une télécommande infrarouge avec une portée de 100 m, une batterie rechargeable, un chargeur, des supports mural et de sol, un boîtier pour piles alcalines, des lunettes laser, une cible magnétique, et un coffret rigide.
Comment se réalise la mise en œuvre du laser en position horizontale et verticale ?
En horizontal, le laser se pose sur une surface plane ou un trépied, et s’auto-nivelle automatiquement. En cas de dépassement de la plage d’auto-nivellement, la rotation s’arrête. En vertical, la pointe de repère est déployée et l’appareil posé au sol, avec un réglage précis possible via deux vis pour centrer la bulle à niveau.
Quels sont les critères de précision et de portée selon le type de cellule de réception utilisée ?
Avec la cellule FR 45, la portée maximale est de 1200 m de diamètre. Avec les cellules FR-DIST 30 et FR 77-MM, la portée est de 600 m. Sans cellule, la portée est limitée à 60 m. Le récepteur FR 77-MM offre une précision ajustable en trois niveaux (±2 mm, ±5 mm, ±9 mm) et un affichage numérique des décalages.
Comment le récepteur laser FR 77-MM facilite-t-il la lecture des mesures sur chantier ?
Le FR 77-MM dispose d’un affichage numérique avec indication précise de la distance entre le laser et la position de référence, d’une fonction offset permettant de définir une position zéro relative dans une plage de ±20 mm, ainsi que d’une rétroéclairage et d’une fixation polyvalente pour une utilisation pratique sur divers supports.
