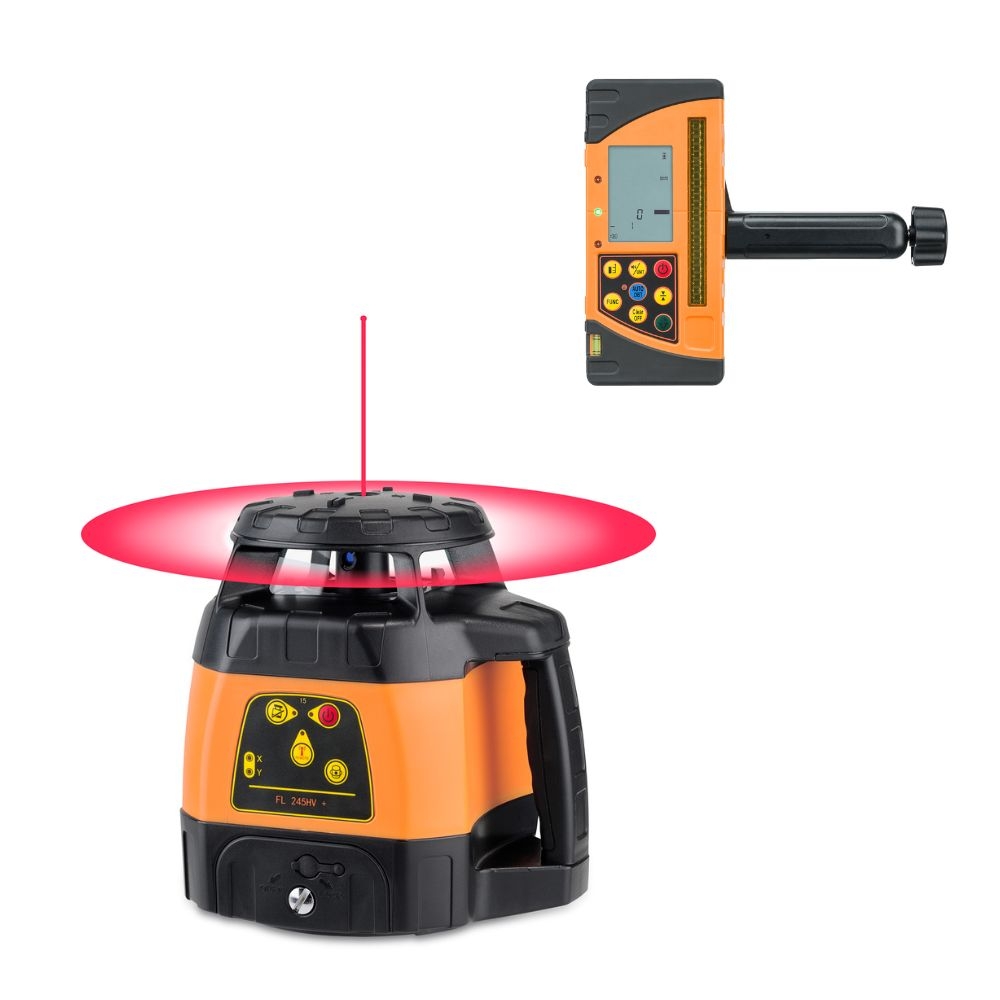

Laser rotatif FL 245HV+ & FR-DIST 30 - GEO FENNEL - 244050
Référence : GEO_244050
Découvrez Laser rotatif FL 245HV+ & FR-DIST 30 - GEO FENNEL - 244050 disponible à l'achat
Les points clés
- Précision de ± 0,5 mm / 10 m pour une haute précision.
- Portée jusqu'à 600 mètres pour grands chantiers.
- Faisceau autostabilisant pour précision à longue distance.
- Résistance IP 54 contre poussière et humidité.
- Fonction TILT pour détection automatique des pentes.
1 546,80 € TTC 1 289,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le pack Laser rotatif FL 245HV+ & FR-DIST 30 de GEO FENNEL est une solution tout-en-un idéale pour les professionnels recherchant une performance de nivellement de haute précision, tant en intérieur qu’en extérieur. Ce pack combine le laser rotatif FL 245HV+ et la cellule de réception FR-DIST 30, offrant ainsi une grande flexibilité et des mesures fiables dans divers environnements de travail.
Le FL 245HV+ est conçu pour des applications horizontales et verticales. Il offre une grande précision de ± 0,5 mm / 10 m et une portée étendue. Ce laser est équipé d'un faisceau autostabilisant, assurant une précision constante même sur de grandes distances. Il est parfaitement adapté aux travaux de nivellement, d'alignement et de marquage dans des environnements intérieurs et extérieurs. Sa construction robuste avec protection IP 54 le rend résistant aux conditions difficiles, qu'il s'agisse de poussière ou d'humidité. De plus, la fonction TILT assure une détection automatique des pentes, offrant une compensation continue des mouvements pour des mesures toujours fiables.
La cellule de réception FR-DIST 30 complète ce laser en permettant une portée jusqu’à 600 mètres, ce qui est essentiel pour les applications extérieures ou sur de grands chantiers. Son écran LCD clair et lisible permet de suivre facilement le faisceau laser, même en plein soleil. La FR-DIST 30 est également robuste et conçue pour résister aux conditions de chantier les plus exigeantes. Son utilisation est simple, garantissant des mesures rapides et précises à tout moment.
Le pack FL 245HV+ & FR-DIST 30 permet de réaliser des travaux de nivellement, de drainage, de pavage et d’aménagement paysager avec une grande efficacité. Que ce soit pour des tâches intérieures ou extérieures, ce pack assure une utilisation polyvalente et fiable.
Le pack Laser rotatif FL 245HV+ & FR-DIST 30 de GEO FENNEL est une solution professionnelle tout-en-un destinée aux travaux de nivellement de haute précision en intérieur comme en extérieur. Il associe le laser rotatif FL 245HV+ et la cellule de réception FR-DIST 30 pour offrir une grande flexibilité et des mesures fiables sur de longues distances.
Description du produit :
- Le FL 245HV+ est un laser rotatif autostabilisant, conçu pour des applications horizontales et verticales. Il garantit une précision de ±0,5 mm / 10 m (0,75 mm horizontalement et 1,0 mm verticalement selon la fiche technique) et une portée pouvant atteindre 1200 m de diamètre avec une cellule adaptée.
- La cellule de réception FR-DIST 30 permet d’étendre la portée jusqu’à 600 m, avec un écran LCD clair et lisible même en plein soleil, facilitant la détection du faisceau laser.
- La construction robuste du laser avec une protection IP 54 (dans la fiche produit) et IP 65 (dans la fiche technique FL 245HV+) assure une résistance à la poussière et aux projections d’eau, adaptée aux conditions difficiles des chantiers.
Usages et applications :
- Travaux de nivellement, drainage, pavage et aménagement paysager.
- Convient pour des mesures intérieures et extérieures, sur des chantiers de grande envergure.
Fonctionnement :
- Auto-nivellement horizontal et vertical avec une plage de ±5°.
- Fonction TILT détectant automatiquement les pentes et compensant les mouvements pour garantir une précision constante.
- Possibilité de réglage manuel des pentes sur les axes X et Y (±5°).
- Mode scan et points pour des applications spécifiques.
- Point d’équerre permanent à 90°.
- Fonction télécommande avec portée IR jusqu’à 100 m et possibilité de désactivation à distance.
Caractéristiques techniques détaillées :
- Précision horizontale : 0,75 mm / 10 m.
- Précision verticale : 1,0 mm / 10 m.
- Portée avec cellule FR-DIST 30 : 600 m.
- Portée avec autres cellules : jusqu’à 1200 m (avec FR 45).
- Vitesse de rotation : 300 ou 800 tours/min.
- Autonomie batterie NiMH : 26 heures.
- Plage de température d’utilisation : -20°C à +50°C.
- Étanchéité : IP 65 (FL 245HV+), IP 54 (indiqué dans la fiche produit).
- Classe laser : 2.
- Faisceau laser visible rouge.
Matériaux et composition :
- Construction robuste adaptée aux environnements difficiles.
- Inclus dans le pack : laser FL 245HV+, cellule de réception FR-DIST 30, support, batterie Li-Ion rechargeable, chargeur.
Compatibilités :
- Compatible avec différentes cellules de réception (FR 45, FR 77-MM, FR 80-MM, FR 50), permettant d’adapter la portée et les usages.
Normes et certifications :
- Classe laser 2 conforme aux normes de sécurité en vigueur.
Conditions d’utilisation et recommandations :
- Utilisation recommandée en intérieur et extérieur.
- Résistant à la poussière et aux projections d’eau.
- Fonction d’arrêt automatique du laser en cas de non-nivellement.
- Précautions liées à la manipulation du laser et à la sécurité visuelle à respecter.
Avantages produit :
- Grande précision et stabilité grâce au faisceau autostabilisant.
- Polyvalence d’usage avec applications horizontales et verticales.
- Portée étendue avec cellule de réception.
- Fonction TILT assurant une compensation automatique des pentes.
- Facilité d’utilisation avec écran LCD lisible et réglages simples.
- Longue autonomie de batterie et recharge facile.
- Robustesse et étanchéité adaptées aux conditions de chantier.
Conditionnement, stockage, conservation :
- Livré en coffret rigide avec accessoires (support mural et de sol, télécommande, lunettes laser, cible magnétique).
- Stockage recommandé dans un environnement sec et à température modérée pour préserver les composants électroniques et la batterie.
Ce pack répond aux besoins des professionnels exigeants en matière de précision, fiabilité et robustesse pour leurs travaux de nivellement et d’alignement sur chantier.
Description du produit :
- Le FL 245HV+ est un laser rotatif autostabilisant, conçu pour des applications horizontales et verticales. Il garantit une précision de ±0,5 mm / 10 m (0,75 mm horizontalement et 1,0 mm verticalement selon la fiche technique) et une portée pouvant atteindre 1200 m de diamètre avec une cellule adaptée.
- La cellule de réception FR-DIST 30 permet d’étendre la portée jusqu’à 600 m, avec un écran LCD clair et lisible même en plein soleil, facilitant la détection du faisceau laser.
- La construction robuste du laser avec une protection IP 54 (dans la fiche produit) et IP 65 (dans la fiche technique FL 245HV+) assure une résistance à la poussière et aux projections d’eau, adaptée aux conditions difficiles des chantiers.
Usages et applications :
- Travaux de nivellement, drainage, pavage et aménagement paysager.
- Convient pour des mesures intérieures et extérieures, sur des chantiers de grande envergure.
Fonctionnement :
- Auto-nivellement horizontal et vertical avec une plage de ±5°.
- Fonction TILT détectant automatiquement les pentes et compensant les mouvements pour garantir une précision constante.
- Possibilité de réglage manuel des pentes sur les axes X et Y (±5°).
- Mode scan et points pour des applications spécifiques.
- Point d’équerre permanent à 90°.
- Fonction télécommande avec portée IR jusqu’à 100 m et possibilité de désactivation à distance.
Caractéristiques techniques détaillées :
- Précision horizontale : 0,75 mm / 10 m.
- Précision verticale : 1,0 mm / 10 m.
- Portée avec cellule FR-DIST 30 : 600 m.
- Portée avec autres cellules : jusqu’à 1200 m (avec FR 45).
- Vitesse de rotation : 300 ou 800 tours/min.
- Autonomie batterie NiMH : 26 heures.
- Plage de température d’utilisation : -20°C à +50°C.
- Étanchéité : IP 65 (FL 245HV+), IP 54 (indiqué dans la fiche produit).
- Classe laser : 2.
- Faisceau laser visible rouge.
Matériaux et composition :
- Construction robuste adaptée aux environnements difficiles.
- Inclus dans le pack : laser FL 245HV+, cellule de réception FR-DIST 30, support, batterie Li-Ion rechargeable, chargeur.
Compatibilités :
- Compatible avec différentes cellules de réception (FR 45, FR 77-MM, FR 80-MM, FR 50), permettant d’adapter la portée et les usages.
Normes et certifications :
- Classe laser 2 conforme aux normes de sécurité en vigueur.
Conditions d’utilisation et recommandations :
- Utilisation recommandée en intérieur et extérieur.
- Résistant à la poussière et aux projections d’eau.
- Fonction d’arrêt automatique du laser en cas de non-nivellement.
- Précautions liées à la manipulation du laser et à la sécurité visuelle à respecter.
Avantages produit :
- Grande précision et stabilité grâce au faisceau autostabilisant.
- Polyvalence d’usage avec applications horizontales et verticales.
- Portée étendue avec cellule de réception.
- Fonction TILT assurant une compensation automatique des pentes.
- Facilité d’utilisation avec écran LCD lisible et réglages simples.
- Longue autonomie de batterie et recharge facile.
- Robustesse et étanchéité adaptées aux conditions de chantier.
Conditionnement, stockage, conservation :
- Livré en coffret rigide avec accessoires (support mural et de sol, télécommande, lunettes laser, cible magnétique).
- Stockage recommandé dans un environnement sec et à température modérée pour préserver les composants électroniques et la batterie.
Ce pack répond aux besoins des professionnels exigeants en matière de précision, fiabilité et robustesse pour leurs travaux de nivellement et d’alignement sur chantier.
- Précision : ± 0,5 mm / 10 m.
- Portée : Jusqu’à 600 m avec cellule de réception.
- Protection : IP 54 – Résistant à la poussière et aux projections d’eau.
- Faisceau autostabilisant : Assure une précision constante.
- Applications horizontales et verticales : Utilisation polyvalente.
- Fonction TILT : Détection et compensation automatiques de la pente.
- Cellule de réception FR-DIST 30 : Écran LCD lisible, même en plein soleil.
- Facilité d’utilisation : Réglage simple et rapide.
- Batterie Li-Ion : Longue autonomie et recharge facile.

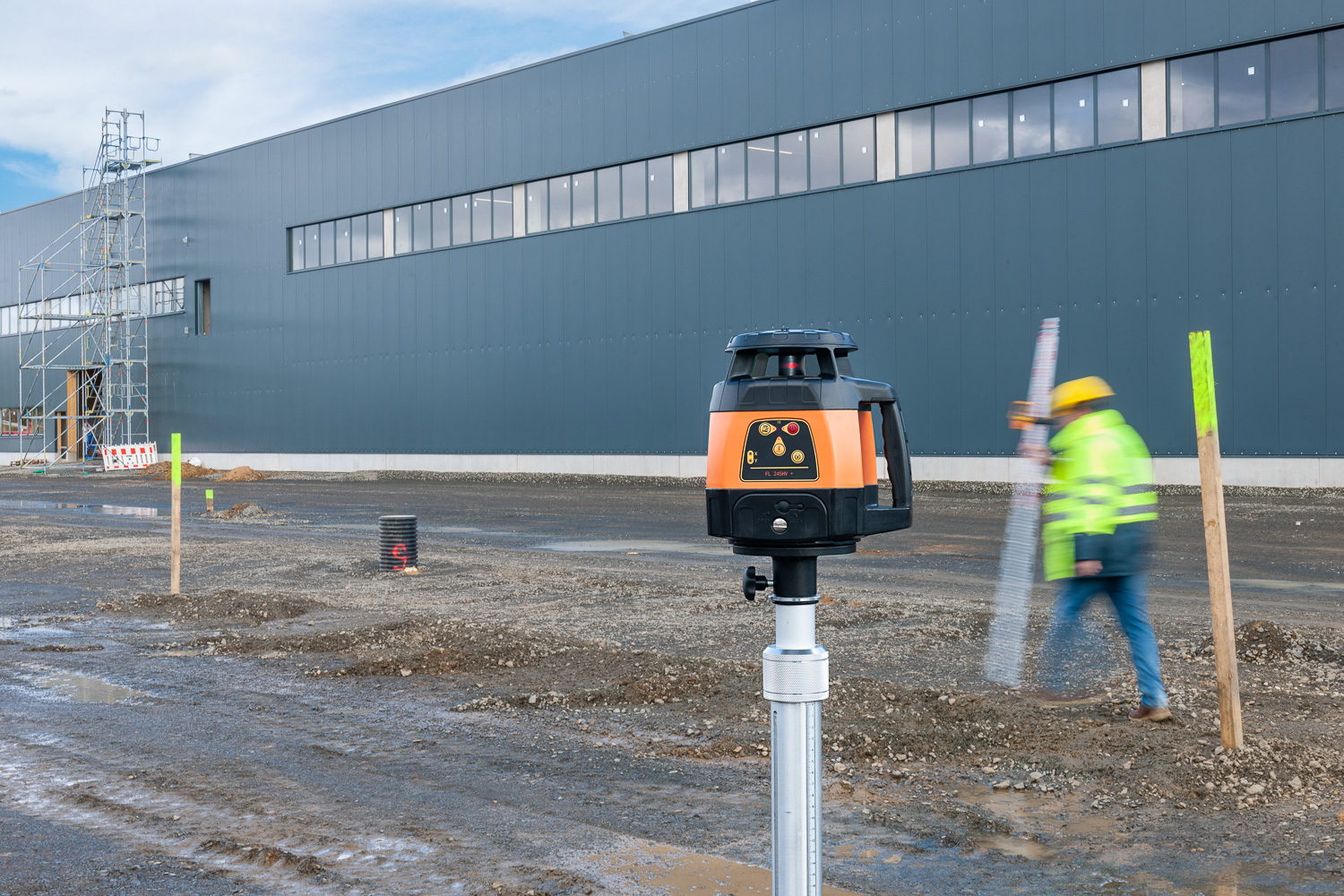

Le laser rotatif FL 245HV+ s’utilise en le posant sur une surface relativement plane ou sur un trépied. Après mise sous tension, l’appareil commence automatiquement son auto-nivellement. Lorsque ce processus est terminé, la tête rotative se met en mouvement. Si l’appareil n’est pas positionné dans la plage d’auto-nivellement (±5°), il faut le repositionner sur une surface plus horizontale. Pour une utilisation verticale, il convient de déplier la pointe de repère et de poser l’appareil au sol sur son support, en ajustant la bulle à niveau à l’aide des vis de réglage pour garantir un positionnement horizontal précis et un alignement vertical exact.
Le fonctionnement repose sur un faisceau laser rotatif autostabilisant qui peut être détecté par la cellule de réception FR-DIST 30. Cette cellule se déplace lentement de haut en bas pour capter le faisceau laser et indiquer la position relative du faisceau par rapport à la hauteur de référence. L’utilisateur ajuste alors la hauteur de la cellule pour atteindre la position correcte, signalée par un signal sonore continu et un affichage spécifique.
Le laser propose une fonction TILT qui détecte automatiquement les inclinaisons hors niveau. En cas de déplacement de l’appareil, la rotation s’arrête et un témoin clignote. L’utilisateur peut réactiver la rotation avec ou sans la fonction TILT.
La télécommande permet de gérer à distance certaines fonctions comme la vitesse de rotation (300 ou 800 tours/min), le mode scan ou point, et le réglage manuel des pentes sur les axes X et Y jusqu’à ±5°. Elle peut être désactivée pour éviter les interférences avec d’autres appareils.
L’appareil est adapté à des usages en intérieur et en extérieur, notamment pour des travaux de nivellement, drainage, pavage et aménagement paysager. Il fonctionne dans une plage de températures allant de -20°C à +50°C.
En cas de non-nivellement détecté, le laser s’arrête automatiquement pour garantir la fiabilité des mesures. La cellule de réception indique la position du faisceau par des signaux sonores et lumineux pour guider l’utilisateur dans le réglage de la hauteur de référence.
Le résultat attendu est une mesure précise et stable du niveau horizontal ou vertical grâce à l’auto-nivellement, la détection automatique des pentes, et la réception fiable du faisceau laser sur de longues distances (jusqu’à 600 m avec la cellule FR-DIST 30).
Le fonctionnement repose sur un faisceau laser rotatif autostabilisant qui peut être détecté par la cellule de réception FR-DIST 30. Cette cellule se déplace lentement de haut en bas pour capter le faisceau laser et indiquer la position relative du faisceau par rapport à la hauteur de référence. L’utilisateur ajuste alors la hauteur de la cellule pour atteindre la position correcte, signalée par un signal sonore continu et un affichage spécifique.
Le laser propose une fonction TILT qui détecte automatiquement les inclinaisons hors niveau. En cas de déplacement de l’appareil, la rotation s’arrête et un témoin clignote. L’utilisateur peut réactiver la rotation avec ou sans la fonction TILT.
La télécommande permet de gérer à distance certaines fonctions comme la vitesse de rotation (300 ou 800 tours/min), le mode scan ou point, et le réglage manuel des pentes sur les axes X et Y jusqu’à ±5°. Elle peut être désactivée pour éviter les interférences avec d’autres appareils.
L’appareil est adapté à des usages en intérieur et en extérieur, notamment pour des travaux de nivellement, drainage, pavage et aménagement paysager. Il fonctionne dans une plage de températures allant de -20°C à +50°C.
En cas de non-nivellement détecté, le laser s’arrête automatiquement pour garantir la fiabilité des mesures. La cellule de réception indique la position du faisceau par des signaux sonores et lumineux pour guider l’utilisateur dans le réglage de la hauteur de référence.
Le résultat attendu est une mesure précise et stable du niveau horizontal ou vertical grâce à l’auto-nivellement, la détection automatique des pentes, et la réception fiable du faisceau laser sur de longues distances (jusqu’à 600 m avec la cellule FR-DIST 30).
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les précisions techniques du laser rotatif FL 245HV+ ?
Le FL 245HV+ offre une précision horizontale de ±0,75 mm / 10 m et verticale de ±1,0 mm / 10 m. Il dispose d’un auto-nivellement horizontal et vertical avec une plage de ±5°, ainsi que d’une fonction TILT pour détecter et compenser automatiquement les pentes.
Quelle est la portée maximale avec la cellule de réception FR-DIST 30 ?
La portée maximale avec la cellule FR-DIST 30 est de 600 mètres, ce qui permet des mesures fiables sur de grands chantiers extérieurs. La cellule est équipée d’un écran LCD lisible même en plein soleil.
Comment fonctionne la compensation automatique des pentes (fonction TILT) ?
La fonction TILT détecte automatiquement toute inclinaison hors niveau. En cas de déplacement, la rotation du laser s’arrête et un témoin clignote. Vous pouvez réactiver la rotation avec ou sans la fonction TILT, assurant ainsi une précision constante.
Quels sont les critères de robustesse et de protection du FL 245HV+ ?
Le laser bénéficie d’une protection étanche IP 65, assurant une résistance à la poussière et aux projections d’eau, adaptée aux conditions difficiles des chantiers. Sa construction robuste garantit une durabilité accrue en usage professionnel.
Comment s’effectue la réception et le réglage des mesures avec la cellule FR-DIST 30 ?

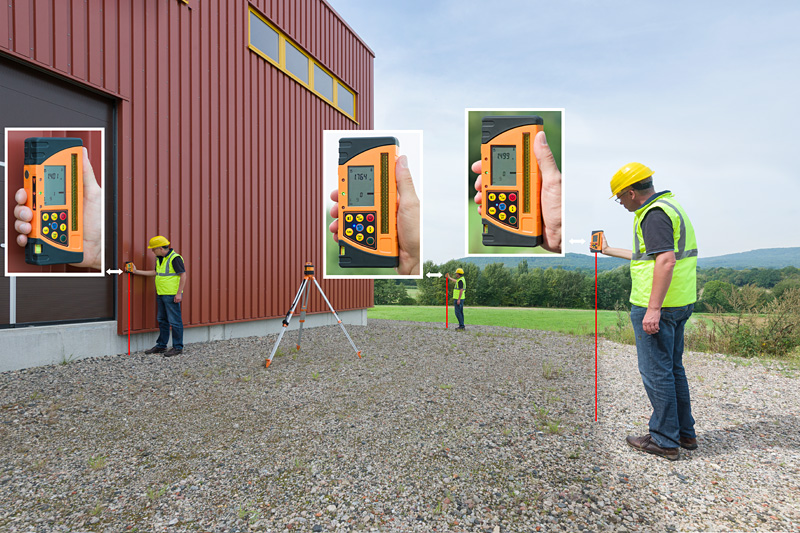

La cellule de réception se déplace lentement de haut en bas pour capter le faisceau laser. Elle indique la position relative du faisceau par des signaux sonores et un affichage clair, permettant d’ajuster précisément la hauteur jusqu’à obtenir un signal continu confirmant la bonne position.
Quels sont les modes de fonctionnement disponibles sur ce laser rotatif ?
Le FL 245HV+ propose des modes scan et point pour des applications spécifiques, ainsi qu’un point d’équerre permanent à 90°. La vitesse de rotation est réglable entre 300 et 800 tours par minute, contrôlable également à distance via la télécommande.
Quelle est l’autonomie et les conditions d’utilisation du laser ?
Le laser utilise une batterie NiMH offrant jusqu’à 26 heures d’autonomie. Il fonctionne dans une plage de températures allant de -20°C à +50°C, ce qui le rend adapté à un large éventail de conditions sur chantier.
