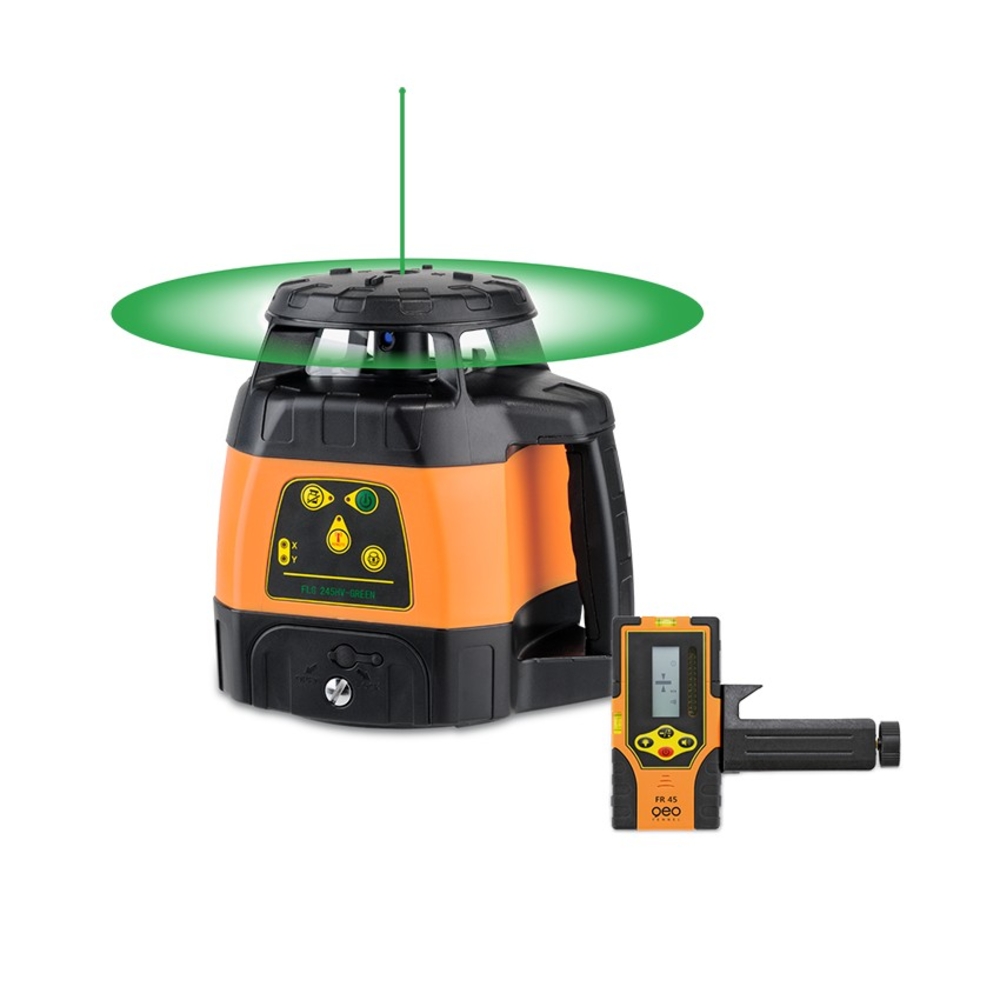

Laser rotatif FLG 245HV-Green & FR 45 - GEO FENNEL - 244501
Référence : GEO_244501
Découvrez Laser rotatif FLG 245HV-Green & FR 45 - GEO FENNEL - 244501 disponible à l'achat
Les points clés
- Ligne laser verte pour une visibilité optimale.
- Technologie PowerSwitch pour longues distances en sécurité.
- Contrôle simplifié avec télécommande incluse.
- Polyvalent en intérieur et extérieur, étanchéité IP54.
- Alignements précis avec point d’équerrage à 90°.
1 569,60 € TTC 1 308,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le FLG 245HV-Green de GEO FENNEL est un laser rotatif offrant une ligne laser verte visible optimale, ce qui garantit une visibilité exceptionnelle, même sans récepteur, tant en intérieur qu'en extérieur. Grâce à sa technologie PowerSwitch, il offre la même puissance qu’un laser de classe 3R, mais en classe 2, ce qui permet de travailler sur de longues distances tout en maintenant une grande sécurité.
Son design convivial permet un contrôle simplifié, avec les fonctions principales directement accessibles sur le laser, telles que l’allumage et l’extinction du laser et de la télécommande. Les fonctionnalités additionnelles, comme le mode scan et la fonction TILT, sont disponibles via la télécommande, facilitant ainsi son utilisation.
Le laser est particulièrement adapté pour les travaux en intérieur grâce à son balayage polyvalent et à la possibilité de travailler avec des points. En extérieur, il dispose d'une étanchéité IP54, offrant une protection contre la poussière et les éclaboussures d’eau, et une longue portée pour des applications étendues.
Parmi ses autres caractéristiques, le point d’équerrage permanent à 90° permet des alignements précis, tandis que la fonction TILT empêche l’utilisation du laser si celui-ci n’est pas correctement nivelé. De plus, le réglage manuel des pentes des axes X et Y et la fonction télécommande (on/off) ajoutent de la flexibilité pour diverses applications.
Le laser rotatif FLG 245HV-Green de GEO FENNEL est un appareil professionnel conçu pour offrir une visibilité optimale grâce à une ligne laser verte très visible, adaptée tant pour les travaux en intérieur qu’en extérieur. Sa technologie PowerSwitch permet d’atteindre la puissance d’un laser de classe 3R tout en restant en classe 2, garantissant ainsi une grande sécurité d’utilisation sur de longues distances.
Description et usages :
- Utilisation polyvalente en intérieur grâce à un balayage adaptable et la possibilité de travailler avec des points.
- Convient également à l’extérieur avec une étanchéité IP54, protégeant contre la poussière et les éclaboussures d’eau.
- Idéal pour des alignements précis avec un point d’équerrage permanent à 90°.
- Fonction TILT empêchant le fonctionnement si le laser n’est pas correctement nivelé.
- Télécommande permettant d’accéder aux fonctions principales (allumage/extinction) et additionnelles (mode scan, fonction TILT) pour une utilisation facilitée.
Fonctionnement :
- Auto-nivellement horizontal et vertical avec une plage de ±5°.
- Réglage manuel des pentes des axes X et Y (±5°, soit ±9%).
- Vitesse de rotation réglable à 300 ou 800 tours par minute.
- Mode scanning avec deux niveaux et fonction point activable.
- Portée sans cellule jusqu’à 60 m (rayon), avec récepteur FR 45 jusqu’à 1000 m de diamètre.
- Portée de la télécommande en infrarouge : 100 m.
- Autonomie de 24 heures avec batterie NiMH rechargeable.
Caractéristiques techniques détaillées :
- Diode laser : verte.
- Précision horizontale : 1,0 mm / 10 m.
- Précision verticale : 1,5 mm / 10 m.
- Classe laser : 2.
- Étanchéité : IP54.
- Plage de température d’utilisation : -20°C à +50°C.
- Rotation sans cellule : Ø 40 m.
- Fonction désactivation de la commande possible.
Matériaux et composition :
- Le produit est livré avec différents accessoires selon les versions, notamment télécommande, accu, chargeur, bloc de piles de secours, lunettes laser, cible magnétique, support mural et coffret rigide.
Compatibilités et accessoires :
- Compatible avec les récepteurs FR 45 et FR-DIST 30 (fournis avec certains kits).
- Plusieurs configurations disponibles selon les besoins (avec ou sans récepteur).
Conditions d’utilisation et recommandations :
- Utiliser dans la plage de température indiquée.
- Ne pas utiliser si le laser n’est pas correctement nivelé, grâce à la fonction TILT.
- Protection contre la poussière et les éclaboussures garantie par la norme IP54.
Avantages produit :
- Visibilité optimale de la ligne laser verte.
- Sécurité renforcée grâce à la classe laser 2 et la fonction TILT.
- Grande portée, notamment avec récepteur FR 45.
- Contrôle simplifié via télécommande.
- Polyvalence d’usage en intérieur et extérieur.
Conditionnement et stockage :
- Livré en coffret rigide avec accessoires adaptés selon la version.
- Batteries rechargeables NiMH avec bloc de piles de secours pour assurer une autonomie prolongée.
Cette synthèse est basée sur les informations techniques et descriptives présentes dans la fiche produit PDF fournie (page unique).
Description et usages :
- Utilisation polyvalente en intérieur grâce à un balayage adaptable et la possibilité de travailler avec des points.
- Convient également à l’extérieur avec une étanchéité IP54, protégeant contre la poussière et les éclaboussures d’eau.
- Idéal pour des alignements précis avec un point d’équerrage permanent à 90°.
- Fonction TILT empêchant le fonctionnement si le laser n’est pas correctement nivelé.
- Télécommande permettant d’accéder aux fonctions principales (allumage/extinction) et additionnelles (mode scan, fonction TILT) pour une utilisation facilitée.
Fonctionnement :
- Auto-nivellement horizontal et vertical avec une plage de ±5°.
- Réglage manuel des pentes des axes X et Y (±5°, soit ±9%).
- Vitesse de rotation réglable à 300 ou 800 tours par minute.
- Mode scanning avec deux niveaux et fonction point activable.
- Portée sans cellule jusqu’à 60 m (rayon), avec récepteur FR 45 jusqu’à 1000 m de diamètre.
- Portée de la télécommande en infrarouge : 100 m.
- Autonomie de 24 heures avec batterie NiMH rechargeable.
Caractéristiques techniques détaillées :
- Diode laser : verte.
- Précision horizontale : 1,0 mm / 10 m.
- Précision verticale : 1,5 mm / 10 m.
- Classe laser : 2.
- Étanchéité : IP54.
- Plage de température d’utilisation : -20°C à +50°C.
- Rotation sans cellule : Ø 40 m.
- Fonction désactivation de la commande possible.
Matériaux et composition :
- Le produit est livré avec différents accessoires selon les versions, notamment télécommande, accu, chargeur, bloc de piles de secours, lunettes laser, cible magnétique, support mural et coffret rigide.
Compatibilités et accessoires :
- Compatible avec les récepteurs FR 45 et FR-DIST 30 (fournis avec certains kits).
- Plusieurs configurations disponibles selon les besoins (avec ou sans récepteur).
Conditions d’utilisation et recommandations :
- Utiliser dans la plage de température indiquée.
- Ne pas utiliser si le laser n’est pas correctement nivelé, grâce à la fonction TILT.
- Protection contre la poussière et les éclaboussures garantie par la norme IP54.
Avantages produit :
- Visibilité optimale de la ligne laser verte.
- Sécurité renforcée grâce à la classe laser 2 et la fonction TILT.
- Grande portée, notamment avec récepteur FR 45.
- Contrôle simplifié via télécommande.
- Polyvalence d’usage en intérieur et extérieur.
Conditionnement et stockage :
- Livré en coffret rigide avec accessoires adaptés selon la version.
- Batteries rechargeables NiMH avec bloc de piles de secours pour assurer une autonomie prolongée.
Cette synthèse est basée sur les informations techniques et descriptives présentes dans la fiche produit PDF fournie (page unique).
- Diode de laser: vert
- Auto-nivellement: horizontal / vertical
- Plage d’auto-nivellement: ± 5°
- Précision horizontale: 1,0 mm / 10 m
- Précision vertical: 1,5 mm / 10 m
- Portée sans cellule: Ø 60 m
- Portée evec FR 45: Ø 1000 m
- Portée avec FR 77-MM: keine Angabe
- Portée avec FR-DIST 30: keine Angabe
- Portée télécommande: IR 100 m
- Inclinaison: manuelle
- Inclinaison pente manuelle l'axe X: ± 5° (± 9%)
- Slope setting manual Y-Axis: ± 5° (± 9%)
- Classe de laser: 2
- Vitesse de rotation trs/min: 300, 800
- Autonomie: 24 h
- Alimentation: NiMH
- Étanchéité: IP 54
- Rotation sans cellule Ø: Ø 40 m
- Scanning sans cellule: 60 m (rayon)
- Point d'equerrage permanent à 90°: oui
- Plage de température: -20° - +50°C
- Fonction TILT: oui
- Désactivation de la fonction de commande: oui
- Fonction Point: oui
- Fonction Scanning: 2 niveaux
Le laser rotatif FLG 245HV-Green s’utilise en le positionnant sur une surface à peu près plane ou sur un trépied pour un usage horizontal. Pour une utilisation verticale, il doit être placé sur le côté équipé d’un filetage 5/8" vertical ou fixé sur un trépied via ce filetage. Après mise sous tension, le laser démarre un auto-nivellement automatique ; la diode laser clignote pendant ce processus et la rotation du rotor commence une fois le nivellement terminé. Si le laser ne s’auto-nivelle pas, cela signifie qu’il est hors de sa plage de nivellement et doit être repositionné sur une surface plus horizontale.
Le principe d’utilisation repose sur une ligne laser verte visible qui tourne à une vitesse réglable (300 ou 800 tours par minute). L’appareil propose un balayage en mode scan avec deux niveaux et une fonction point activable. Il est possible de régler manuellement l’inclinaison des axes X et Y jusqu’à ±5° (±9%). La fonction TILT empêche le fonctionnement du laser si celui-ci n’est pas correctement nivelé, ce qui est indiqué par un arrêt de rotation et un clignotement du faisceau laser.
L’usage prévu comprend des travaux en intérieur grâce au balayage adaptable et la possibilité de travailler avec des points. Il peut également être utilisé en extérieur dans des conditions protégées contre la poussière et les éclaboussures d’eau (indice d’étanchéité IP54). Le laser peut être contrôlé à distance via une télécommande infrarouge avec une portée jusqu’à 100 mètres, permettant d’allumer ou d’éteindre le laser ainsi que d’accéder à des fonctions additionnelles comme le mode scan et la fonction TILT.
En cas de fonctionnement non conforme, notamment si le laser est déplacé ou dénivelé de manière importante, la fonction TILT arrête automatiquement la rotation et le laser clignote. Il faut alors éteindre et rallumer l’appareil pour relancer l’auto-nivellement.
Le résultat attendu est une ligne laser horizontale ou verticale parfaitement nivelée, visible en intérieur comme en extérieur, permettant des alignements précis notamment grâce au point d’équerre permanent à 90°. La portée sans récepteur atteint environ 60 mètres en mode balayage, et jusqu’à 1000 mètres avec le récepteur FR 45.
En résumé, l’utilisation consiste à positionner le laser, l’allumer, laisser l’auto-nivellement s’effectuer, puis sélectionner les modes et réglages souhaités via les commandes sur l’appareil ou la télécommande, en respectant les conditions d’usage et en tenant compte des indications de fonctionnement normal ou non conforme.
Le principe d’utilisation repose sur une ligne laser verte visible qui tourne à une vitesse réglable (300 ou 800 tours par minute). L’appareil propose un balayage en mode scan avec deux niveaux et une fonction point activable. Il est possible de régler manuellement l’inclinaison des axes X et Y jusqu’à ±5° (±9%). La fonction TILT empêche le fonctionnement du laser si celui-ci n’est pas correctement nivelé, ce qui est indiqué par un arrêt de rotation et un clignotement du faisceau laser.
L’usage prévu comprend des travaux en intérieur grâce au balayage adaptable et la possibilité de travailler avec des points. Il peut également être utilisé en extérieur dans des conditions protégées contre la poussière et les éclaboussures d’eau (indice d’étanchéité IP54). Le laser peut être contrôlé à distance via une télécommande infrarouge avec une portée jusqu’à 100 mètres, permettant d’allumer ou d’éteindre le laser ainsi que d’accéder à des fonctions additionnelles comme le mode scan et la fonction TILT.
En cas de fonctionnement non conforme, notamment si le laser est déplacé ou dénivelé de manière importante, la fonction TILT arrête automatiquement la rotation et le laser clignote. Il faut alors éteindre et rallumer l’appareil pour relancer l’auto-nivellement.
Le résultat attendu est une ligne laser horizontale ou verticale parfaitement nivelée, visible en intérieur comme en extérieur, permettant des alignements précis notamment grâce au point d’équerre permanent à 90°. La portée sans récepteur atteint environ 60 mètres en mode balayage, et jusqu’à 1000 mètres avec le récepteur FR 45.
En résumé, l’utilisation consiste à positionner le laser, l’allumer, laisser l’auto-nivellement s’effectuer, puis sélectionner les modes et réglages souhaités via les commandes sur l’appareil ou la télécommande, en respectant les conditions d’usage et en tenant compte des indications de fonctionnement normal ou non conforme.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les spécificités de la visibilité du laser sur ce modèle ?
Le laser rotatif FLG 245HV-Green utilise une diode laser verte, offrant une ligne laser très visible en intérieur comme en extérieur. Cette visibilité est renforcée par la technologie PowerSwitch qui permet une puissance équivalente à un laser de classe 3R tout en restant en classe 2, garantissant ainsi une meilleure sécurité.
Comment fonctionne le système d’auto-nivellement et la fonction TILT ?
Le laser s’auto-nivelle automatiquement en horizontal et vertical dans une plage de ±5°. La fonction TILT bloque la rotation du laser et fait clignoter le faisceau si l’appareil est dénivelé au-delà de cette plage, empêchant ainsi toute mesure erronée. Il faut alors repositionner l’appareil et relancer l’auto-nivellement.
Quels sont les réglages possibles pour les pentes et la rotation ?
Il est possible de régler manuellement l’inclinaison des axes X et Y jusqu’à ±5° (±9%). La vitesse de rotation est ajustable entre 300 et 800 tours par minute, ce qui permet d’adapter le balayage à la nature du chantier.
Quelle est la portée effective du laser et la portée de la télécommande ?
Sans récepteur, la portée du balayage est d’environ 60 mètres de rayon. Avec le récepteur FR 45, la portée peut atteindre un diamètre de 1000 mètres. La télécommande infrarouge offre une portée jusqu’à 100 mètres pour un contrôle à distance des fonctions principales et additionnelles.
Quelles sont les protections et normes associées à ce laser ?
Le laser bénéficie d’une étanchéité IP54, assurant une protection contre la poussière et les éclaboussures d’eau. Il est conforme à la norme de sécurité laser IEC 60825-1:2014, classe 2, ce qui signifie que l’exposition accidentelle au faisceau est protégée par le réflexe de fermeture des paupières.
Quels accessoires sont fournis avec le laser dans les différentes configurations ?
Selon la version, le laser est livré avec une télécommande, un accu NiMH rechargeable, un chargeur, un bloc de piles de secours, des lunettes laser, une cible magnétique, un support mural, un coffret rigide et, selon le kit, un récepteur FR 45 ou FR-DIST 30 avec support.
Comment se positionne et utilise-t-on le laser sur chantier ?
Le laser se pose sur une surface plane ou sur un trépied via un filetage 5/8" horizontal ou vertical. Après mise sous tension, il réalise un auto-nivellement. Si le laser ne s’auto-nivelle pas, il faut le repositionner. Le balayage peut être en rotation complète, en mode scan avec deux niveaux ou en mode point activable.
