Laser rotatif FLG 245HV-Green Tracking & FR 77MM-T - GEO FENNEL - 244701
Référence : GEO_244701
Découvrez Laser rotatif FLG 245HV-Green Tracking & FR 77MM-T - GEO FENNEL - 244701 disponible à l'achat
Les points clés
- Alignement automatique précis par laser vert.
- Portée de 1000 m en mode extérieur.
- Fonction TRACKING sur 60 m pour un point zéro.
- Récepteur à affichage millimétrique FR 77-MM.
- Autonomie de 24 heures, étanchéité IP 54.
1 938,00 € TTC 1 615,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

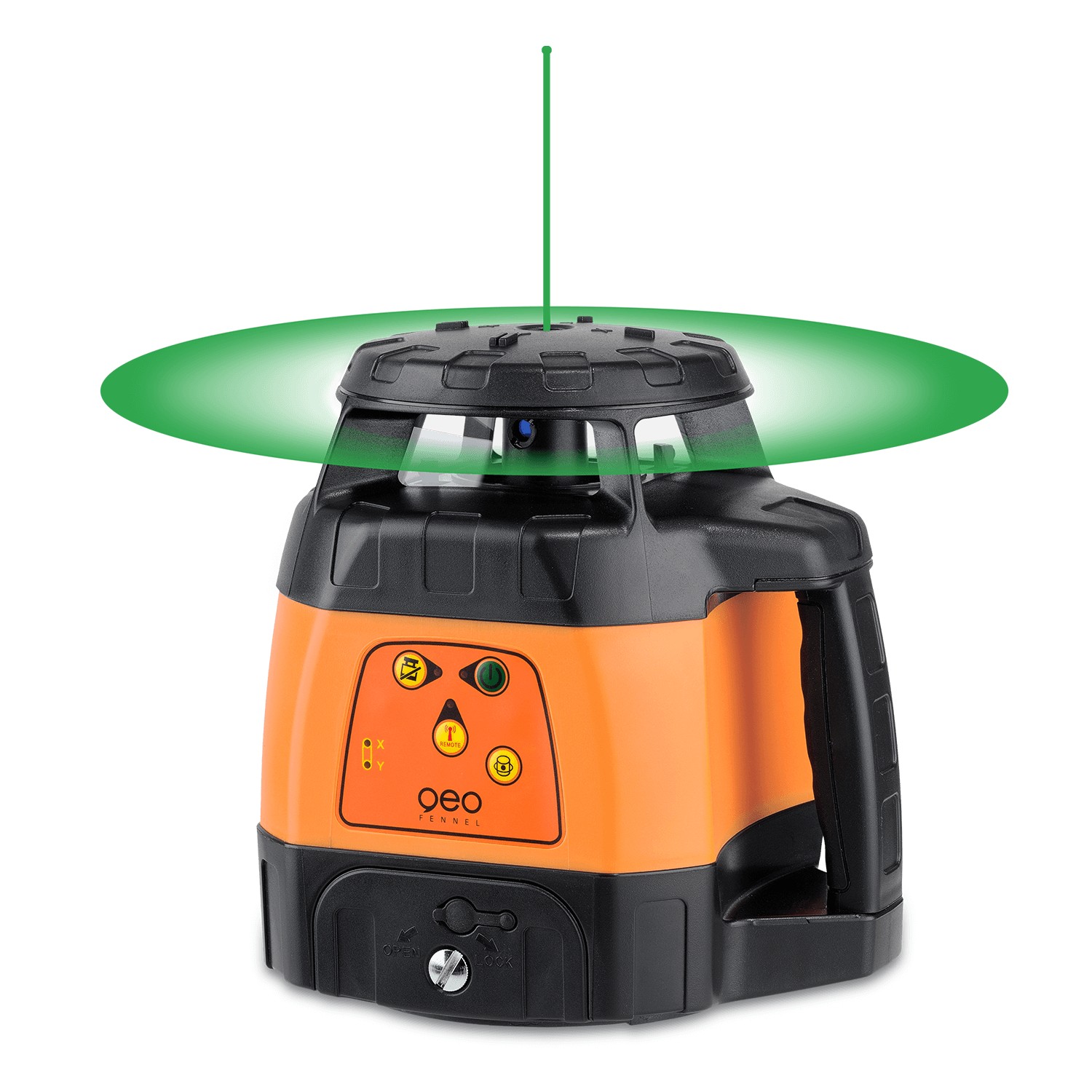

Le FLG 245HV-GREEN Tracking est la solution parfaite pour un alignement automatique de haute précision, garantissant une visibilité optimale grâce à son laser vert. Sa technologie PowerSwitch offre une puissance équivalente à un laser de classe 3R tout en étant classé 2, assurant ainsi une utilisation sécurisée et efficace. La fonction TRACKING permet un alignement automatique sur le point 0 de la cellule, facilitant des travaux d'alignement à grande distance.
Cet outil convivial intègre des fonctions principales accessibles directement sur l'appareil, tandis que les options additionnelles sont disponibles via la télécommande. La plage de travail de la fonction TRACKING est de 60 m, et le récepteur FR 77-MM offre un affichage millimétrique pour une précision visuelle optimale. Utilisez-le en mode intérieur pour une visibilité accrue, ou en extérieur avec une étanchéité IP 54.
Le FLG 245HV-GREEN offre d'excellentes performances avec une portée de 1000 m de diamètre, une précision horizontale de ± 1,0 mm et une précision verticale de ± 1,5 mm sur 10 m. Il fonctionne dans une plage de température de -20 à +50°C et dispose d'une autonomie de 24 heures. En plus, il inclut des fonctionnalités pratiques comme l'arrêt automatique du laser lorsqu'il n'est pas de niveau et un réglage manuel des inclinaisons des axes X et Y.
Le laser rotatif FLG 245HV-GREEN Tracking est un outil professionnel d'alignement intérieur offrant une haute précision et une excellente visibilité grâce à son faisceau laser vert. Il est doté d'une technologie PowerSwitch qui délivre une puissance équivalente à un laser de classe 3R tout en étant classé en classe 2, garantissant une utilisation sécurisée.
Ce laser permet un auto-nivellement horizontal et vertical avec une plage d’auto-nivellement de ±5°, ainsi qu’une inclinaison manuelle des axes X et Y jusqu’à ±5° (±9%). Il intègre la fonction TRACKING, qui assure un alignement automatique sur le point 0 de la cellule avec une portée en mode tracking de 60 m. La portée totale avec le récepteur FR 77-MM Tracking atteint 1000 m de diamètre, offrant une précision horizontale de ±1,0 mm et une précision verticale de ±1,5 mm sur 10 m.
Le FLG 245HV-GREEN propose également des fonctions avancées telles que le mode scan à 2 niveaux, la fonction point, un point d’équerrage permanent à 90°, la fonction TILT, et un arrêt automatique du laser lorsqu’il n’est pas de niveau. La vitesse de rotation est réglable entre 300 et 800 tours par minute. Il est alimenté par une batterie NiMH avec une autonomie de 24 heures, et peut être commandé à distance via une télécommande infrarouge avec une portée de 100 m.
Ce produit est conçu pour une utilisation en intérieur comme en extérieur, bénéficiant d’une étanchéité IP 54 et d’une plage de température de fonctionnement allant de -20°C à +50°C. Le support de sol avec marque de centrage permet un positionnement précis sur le point de repère.
Le kit comprend le laser FLG 245HV-GREEN Tracking, le récepteur FR 77-MM Tracking avec support, une télécommande, un accu, un chargeur, un bloc de piles de secours, des lunettes laser, une cible magnétique, un support de sol, un support mural et un coffret rigide.
Caractéristiques techniques principales :
- Diode laser : vert
- Auto-nivellement : horizontal/vertical
- Plage d’auto-nivellement : ±5°
- Précision horizontale : ±1,0 mm / 10 m
- Précision verticale : ±1,5 mm / 10 m
- Portée sans cellule : Ø 60 m
- Portée avec FR 77-MM Tracking : Ø 1000 m
- Portée en mode tracking : 60 m
- Inclinaison manuelle axes X et Y : ±5° (±9%)
- Classe de laser : 2
- Vitesse de rotation : 300 / 800 trs/min
- Autonomie : 24 h NiMH
- Étanchéité : IP 54
- Plage de température : -20°C à +50°C
- Fonctionnalités : tracking, scanning (2 niveaux), point, point d’équerrage permanent, fonction TILT, arrêt automatique si hors niveau, télécommande on/off
Avantages produit :
- Alignement automatique haute précision
- Visibilité optimale grâce au laser vert
- Grande portée et flexibilité d’utilisation intérieure/extérieure
- Commande à distance et fonctions avancées pour un travail efficace
- Robustesse et étanchéité adaptées aux chantiers
Conditions d’utilisation et recommandations :
- Utiliser en intérieur pour une visibilité accrue ou en extérieur avec protection IP 54
- Respecter la plage de température de fonctionnement
- Utiliser la télécommande pour accéder aux fonctions avancées et faciliter les réglages
Le FLG 245HV-GREEN Tracking est ainsi une solution complète et performante pour les travaux d’alignement professionnels nécessitant précision, portée et confort d’utilisation.
Ce laser permet un auto-nivellement horizontal et vertical avec une plage d’auto-nivellement de ±5°, ainsi qu’une inclinaison manuelle des axes X et Y jusqu’à ±5° (±9%). Il intègre la fonction TRACKING, qui assure un alignement automatique sur le point 0 de la cellule avec une portée en mode tracking de 60 m. La portée totale avec le récepteur FR 77-MM Tracking atteint 1000 m de diamètre, offrant une précision horizontale de ±1,0 mm et une précision verticale de ±1,5 mm sur 10 m.
Le FLG 245HV-GREEN propose également des fonctions avancées telles que le mode scan à 2 niveaux, la fonction point, un point d’équerrage permanent à 90°, la fonction TILT, et un arrêt automatique du laser lorsqu’il n’est pas de niveau. La vitesse de rotation est réglable entre 300 et 800 tours par minute. Il est alimenté par une batterie NiMH avec une autonomie de 24 heures, et peut être commandé à distance via une télécommande infrarouge avec une portée de 100 m.
Ce produit est conçu pour une utilisation en intérieur comme en extérieur, bénéficiant d’une étanchéité IP 54 et d’une plage de température de fonctionnement allant de -20°C à +50°C. Le support de sol avec marque de centrage permet un positionnement précis sur le point de repère.
Le kit comprend le laser FLG 245HV-GREEN Tracking, le récepteur FR 77-MM Tracking avec support, une télécommande, un accu, un chargeur, un bloc de piles de secours, des lunettes laser, une cible magnétique, un support de sol, un support mural et un coffret rigide.
Caractéristiques techniques principales :
- Diode laser : vert
- Auto-nivellement : horizontal/vertical
- Plage d’auto-nivellement : ±5°
- Précision horizontale : ±1,0 mm / 10 m
- Précision verticale : ±1,5 mm / 10 m
- Portée sans cellule : Ø 60 m
- Portée avec FR 77-MM Tracking : Ø 1000 m
- Portée en mode tracking : 60 m
- Inclinaison manuelle axes X et Y : ±5° (±9%)
- Classe de laser : 2
- Vitesse de rotation : 300 / 800 trs/min
- Autonomie : 24 h NiMH
- Étanchéité : IP 54
- Plage de température : -20°C à +50°C
- Fonctionnalités : tracking, scanning (2 niveaux), point, point d’équerrage permanent, fonction TILT, arrêt automatique si hors niveau, télécommande on/off
Avantages produit :
- Alignement automatique haute précision
- Visibilité optimale grâce au laser vert
- Grande portée et flexibilité d’utilisation intérieure/extérieure
- Commande à distance et fonctions avancées pour un travail efficace
- Robustesse et étanchéité adaptées aux chantiers
Conditions d’utilisation et recommandations :
- Utiliser en intérieur pour une visibilité accrue ou en extérieur avec protection IP 54
- Respecter la plage de température de fonctionnement
- Utiliser la télécommande pour accéder aux fonctions avancées et faciliter les réglages
Le FLG 245HV-GREEN Tracking est ainsi une solution complète et performante pour les travaux d’alignement professionnels nécessitant précision, portée et confort d’utilisation.
- Diode de laser: vert
- Auto-nivellement: horizontal / vertical
- Plage d’auto-nivellement: ± 5°
- Précision horizontale: ± 1,0 mm / 10 m
- Précision vertical: ± 1,5 mm / 10 m
- Portée sans cellule: Ø 60 m
- Portée avec FR 77-MM: Ø 1000 m
- Portée avec FR 77-MM Tracking: Ø 1000 m
- Portée en mode tracking: 60 m
- Portée télécommande: IR 100 m
- Inclinaison: manuelle
- Inclinaison pente manuelle l'axe X: ± 5° (± 9%)
- Slope setting manual Y-Axis: ± 5° (± 9%)
- Classe de laser: 2
- Vitesse de rotation trs/min: 300, 800
- Autonomie: 24 h
- Alimentation: NiMH
- Étanchéité: IP 54
- Rotation sans cellule Ø: Ø 40 m
- Scanning sans cellule: 60 m (rayon)
- Point d'equerrage permanent à 90°: oui
- Plage de température: -20° - +50°C
- Fonction TILT: oui
- Fonction tracking: oui
- Désactivation de la fonction de commande: oui
- Fonction Point: oui
- Fonction Scanning: 2 niveaux

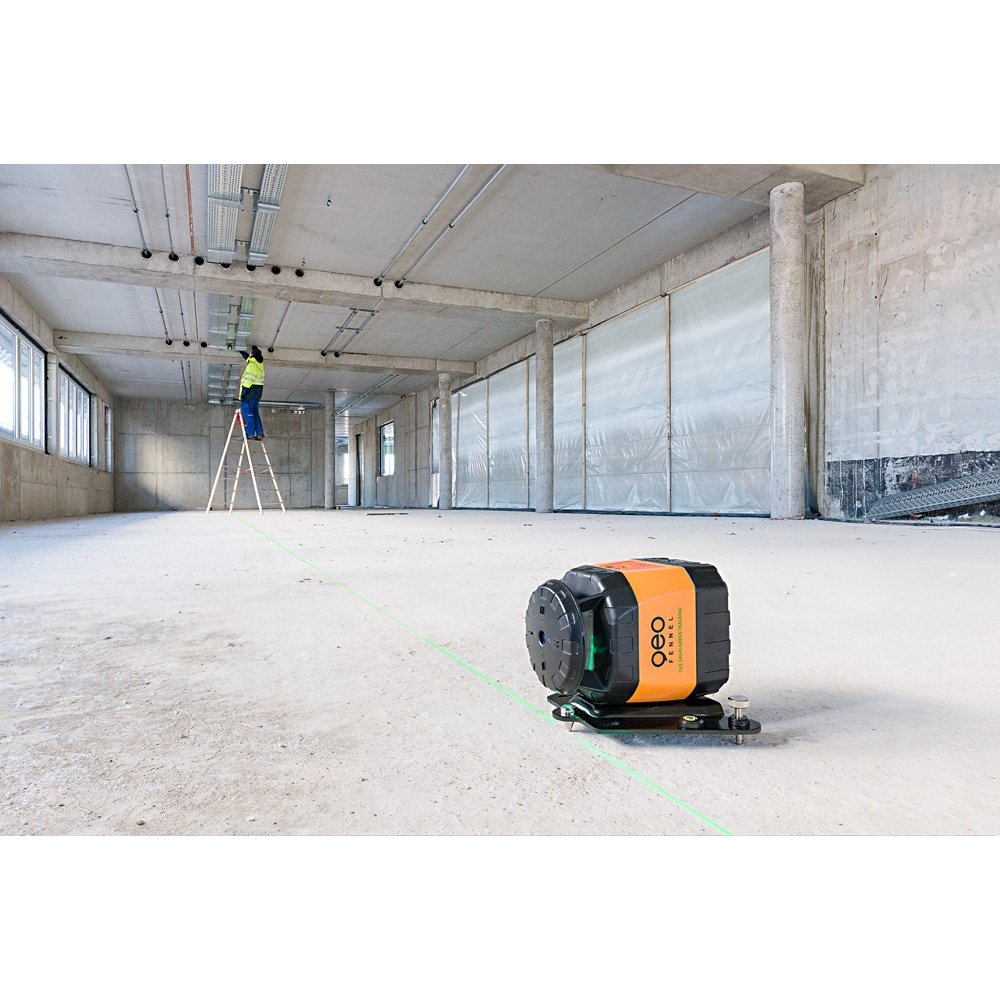

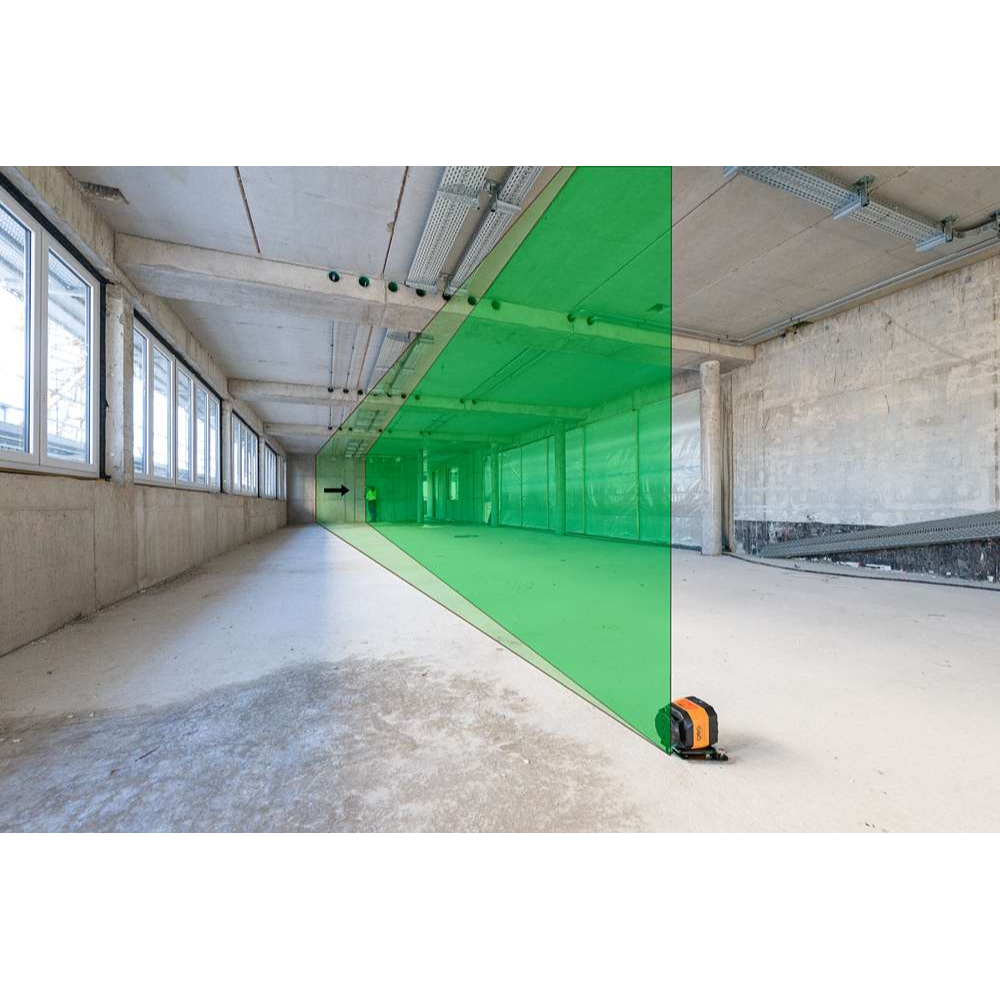

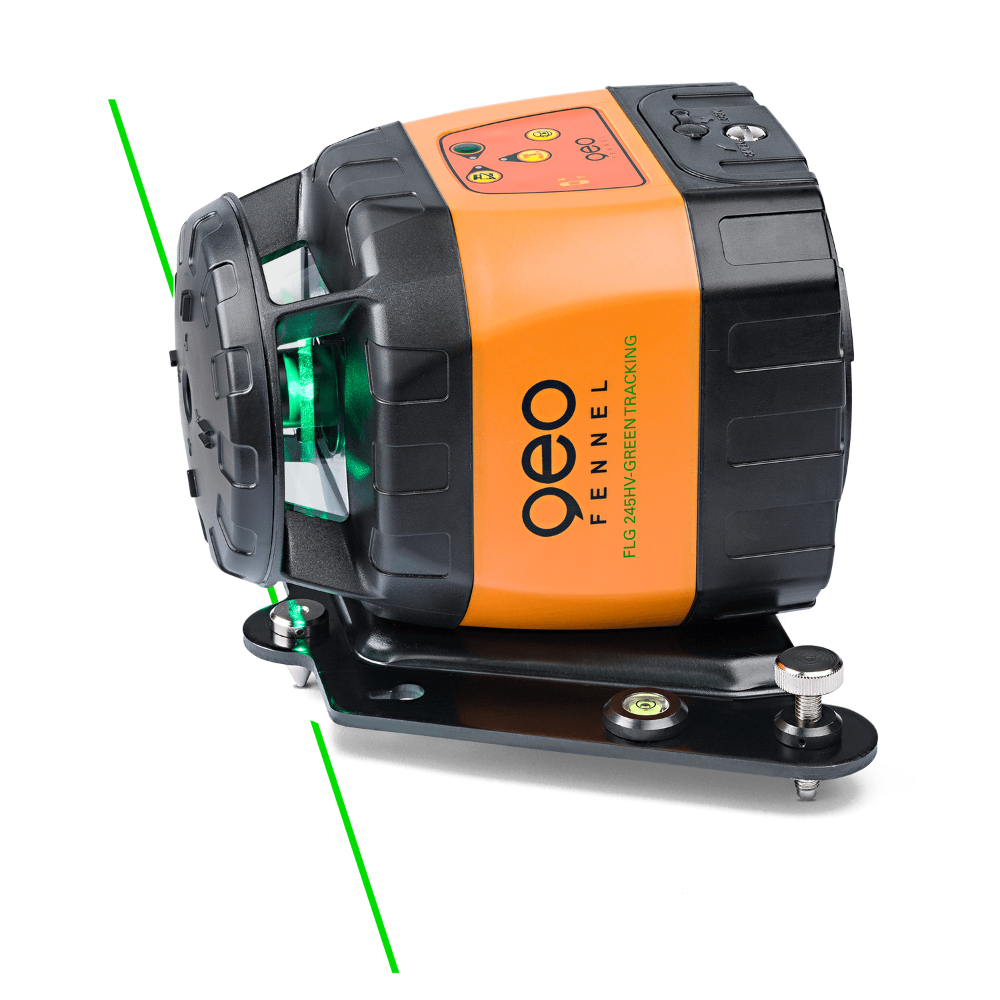

Le laser rotatif FLG 245HV-GREEN Tracking s’utilise en le plaçant sur une surface plane ou sur un trépied pour un usage horizontal, ou en fixant la plaque verticale avec la pointe de repère au-dessus du point au sol, ou en le montant sur un trépied via le filetage vertical pour un usage vertical. Après mise sous tension, l’appareil s’auto-nivelle automatiquement ; lorsque ce processus est terminé, la tête rotative commence à tourner. Si l’auto-nivellement ne s’effectue pas, cela signifie que l’appareil est hors de sa plage d’auto-nivellement et doit être repositionné.
La fonction TRACKING s’active via le récepteur FR 77-MM TRACKING en appuyant sur la touche dédiée. Le laser émet alors un signal sonore et s’aligne automatiquement sur la position zéro du récepteur, qui doit être placé sur le point à aligner. Cette fonction est opérationnelle jusqu’à 60 mètres, en mode horizontal ou vertical, avec possibilité d’ajuster la précision de réception.
L’appareil peut être commandé à distance par télécommande infrarouge jusqu’à 100 mètres, permettant d’accéder aux fonctions avancées telles que le réglage de la vitesse de rotation (300 ou 800 tours/minute), le mode scan avec deux niveaux, la fonction point, ainsi que l’activation ou la désactivation de la fonction TILT qui arrête le laser en cas de décalage important.
En cas de fonctionnement non conforme, notamment si l’auto-nivellement ne se lance pas, il faut repositionner l’appareil sur une surface plus horizontale. Lorsque la fonction TILT est activée, toute déviation importante du niveau provoque l’arrêt de la rotation et le clignotement du laser, nécessitant un redémarrage et un nouvel auto-nivellement.

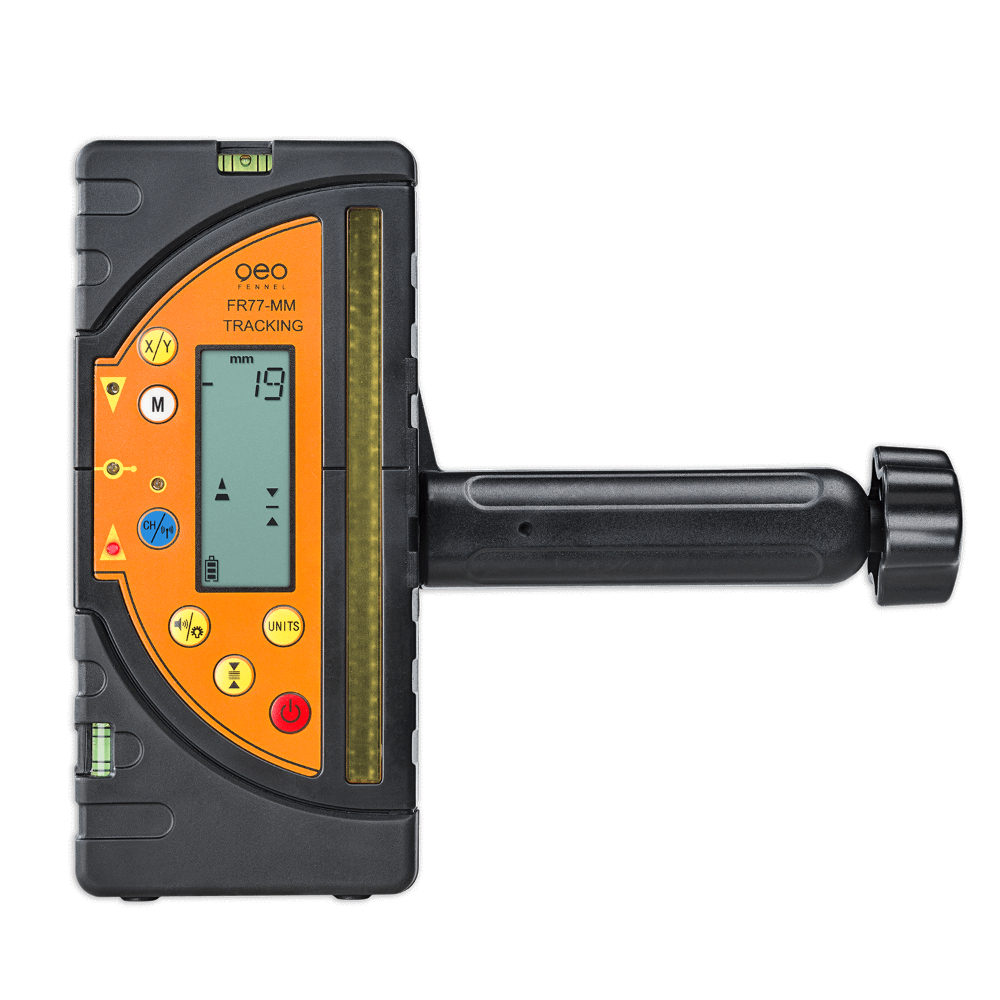

Le récepteur FR 77-MM TRACKING sert à capter le faisceau laser et affiche la différence de hauteur entre la position du laser et la position zéro définie. Il est possible de définir une position zéro relative dans une plage de ±20 mm. Le récepteur émet des signaux sonores et visuels pour guider le déplacement vertical afin d’atteindre la position correcte.
Le laser peut fonctionner en intérieur pour une meilleure visibilité ou en extérieur grâce à son étanchéité IP54, dans une plage de températures de -20°C à +50°C. L’autonomie de la batterie NiMH est d’environ 24 heures.
La fonction TRACKING s’active via le récepteur FR 77-MM TRACKING en appuyant sur la touche dédiée. Le laser émet alors un signal sonore et s’aligne automatiquement sur la position zéro du récepteur, qui doit être placé sur le point à aligner. Cette fonction est opérationnelle jusqu’à 60 mètres, en mode horizontal ou vertical, avec possibilité d’ajuster la précision de réception.
L’appareil peut être commandé à distance par télécommande infrarouge jusqu’à 100 mètres, permettant d’accéder aux fonctions avancées telles que le réglage de la vitesse de rotation (300 ou 800 tours/minute), le mode scan avec deux niveaux, la fonction point, ainsi que l’activation ou la désactivation de la fonction TILT qui arrête le laser en cas de décalage important.
En cas de fonctionnement non conforme, notamment si l’auto-nivellement ne se lance pas, il faut repositionner l’appareil sur une surface plus horizontale. Lorsque la fonction TILT est activée, toute déviation importante du niveau provoque l’arrêt de la rotation et le clignotement du laser, nécessitant un redémarrage et un nouvel auto-nivellement.
Le récepteur FR 77-MM TRACKING sert à capter le faisceau laser et affiche la différence de hauteur entre la position du laser et la position zéro définie. Il est possible de définir une position zéro relative dans une plage de ±20 mm. Le récepteur émet des signaux sonores et visuels pour guider le déplacement vertical afin d’atteindre la position correcte.
Le laser peut fonctionner en intérieur pour une meilleure visibilité ou en extérieur grâce à son étanchéité IP54, dans une plage de températures de -20°C à +50°C. L’autonomie de la batterie NiMH est d’environ 24 heures.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les performances techniques du laser rotatif FLG 245HV-GREEN Tracking ?
Ce laser propose une précision horizontale de ±1,0 mm et verticale de ±1,5 mm sur 10 m. Sa portée atteint 1000 m de diamètre avec le récepteur FR 77-MM Tracking, et 60 m en mode tracking. Il dispose d’un auto-nivellement horizontal et vertical avec une plage de ±5°, ainsi qu’une inclinaison manuelle des axes X et Y jusqu’à ±5° (±9%).
Comment fonctionne la fonction TRACKING et quelle est sa portée ?
La fonction TRACKING permet un alignement automatique sur le point zéro défini par le récepteur FR 77-MM TRACKING. Après activation, le laser s’aligne automatiquement sur la position zéro du récepteur dans un rayon de 60 m, en mode horizontal ou vertical, avec ajustement possible de la précision de réception.
Quels sont les éléments de sécurité intégrés au FLG 245HV-GREEN Tracking ?
Le laser est classé en classe 2 grâce à la technologie PowerSwitch, offrant une puissance équivalente à un laser de classe 3R tout en garantissant une utilisation sécurisée. Il intègre également une fonction TILT qui arrête automatiquement le laser en cas de décalage important, évitant ainsi des mesures erronées.
Quels sont les critères d’utilisation en extérieur du FLG 245HV-GREEN Tracking ?
Le laser bénéficie d’une étanchéité IP54, ce qui lui permet d’être utilisé en extérieur dans des conditions poussiéreuses ou humides. Sa plage de température de fonctionnement s’étend de -20°C à +50°C, assurant une grande robustesse sur chantier.
Comment s’effectue la commande et le réglage des fonctions avancées ?
Le FLG 245HV-GREEN Tracking peut être commandé à distance via une télécommande infrarouge avec une portée de 100 m. Celle-ci permet de régler la vitesse de rotation (300 ou 800 tours/minute), d’activer les modes scan à deux niveaux, point, TILT, ainsi que d’activer ou désactiver la fonction tracking.
Comment est utilisé le récepteur FR 77-MM Tracking et quelles sont ses spécificités ?
Le récepteur affiche la différence de hauteur entre le laser et la position zéro avec une précision réglable (±1 mm, ±5 mm, ±9 mm). Il dispose d’un écran rétroéclairé, de signaux sonores et visuels, et d’une fonction offset permettant de définir une position zéro relative dans une plage de ±20 mm. Il est étanche IP67 pour une utilisation robuste.
