Laser rotatif incligrad 2 METRICA - 61345
Référence : M03761345
Découvrez Laser rotatif incligrad 2 METRICA - 61345 disponible à l'achat
- Précision de nivellement horizontal ± 3 mm, vertical ± 5 mm
- Autonomie de 30 heures pour une utilisation prolongée
- Portée de 500 m avec récepteur en fonction des conditions
- Étalonnage électronique rapide pour un nivellement efficace
- Étanchéité IP 54 garantissant durabilité sur chantier
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

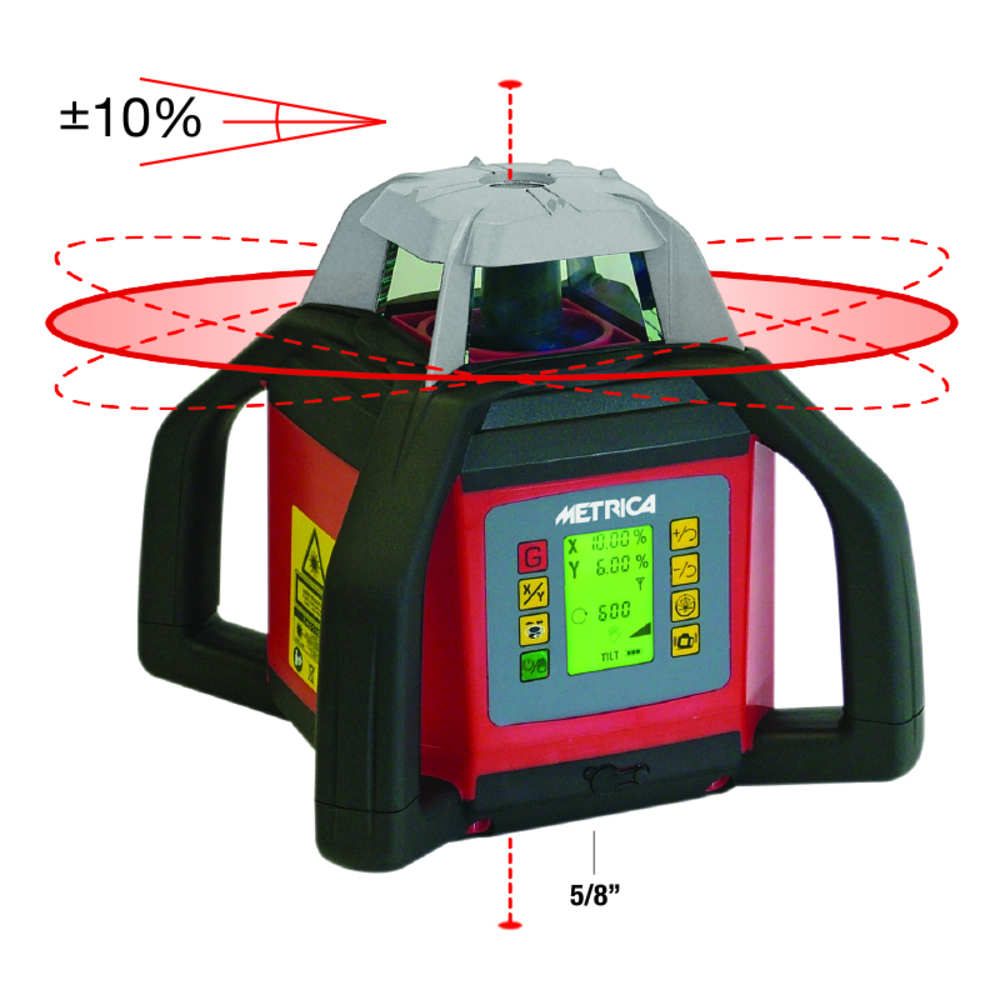

Le Laser rotatif incligrad 2 METRICA - 61345 est un instrument de mesure laser auto-nivelant et rotatif conçu pour des applications de nivellement précises sur chantier.

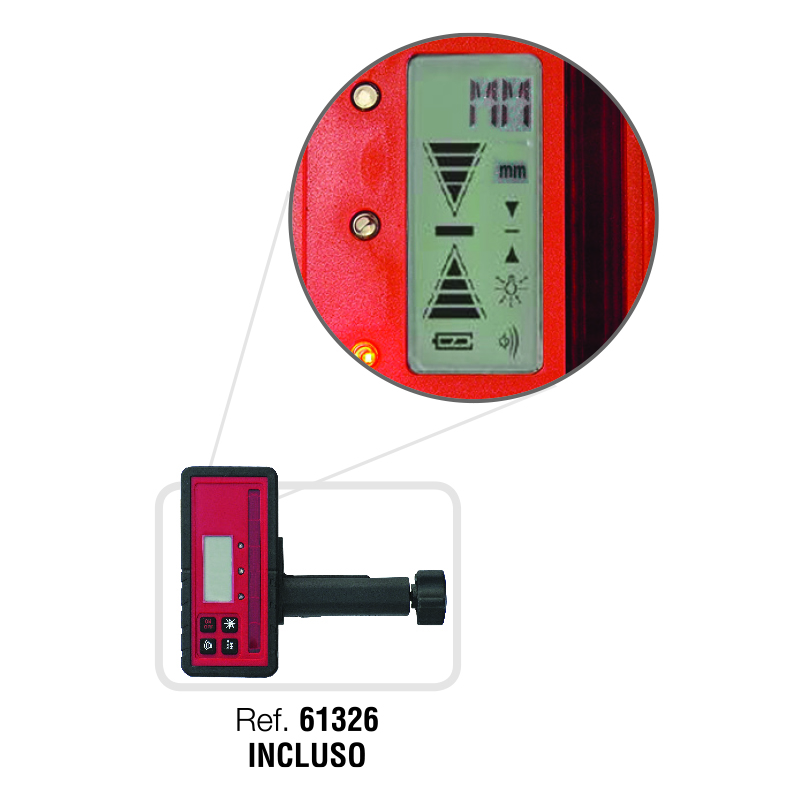

Il est équipé d’un récepteur haute sensibilité avec indication d’écart en millimètres, et d’un capot en alliage assurant une bonne robustesse.
Ce laser génère un plan horizontal, vertical ou incliné, réglable à ± 10 % sur les axes X et Y, avec affichage de l’inclinaison sur l’écran digital.
En tournant l’appareil de 90°, il produit un plan laser vertical ainsi qu’un rayon horizontal auto-stabilisé.
Le laser propose plusieurs fonctions avancées :
- La fonction SCANNER permet de projeter une ligne laser plus visible et plus courte, avec quatre largeurs de faisceau au choix : 10°, 45°, 90° ou 180°.
- La fonction TILT déclenche une alarme sonore en cas de déplacement involontaire de l’appareil pour garantir la précision.
- La rotation peut être contrôlée en mode PAS-À-PAS.
- Une fonction MANUELLE permet de désactiver le nivellement automatique et d’ajuster visuellement l’inclinaison.
Quatre poignées en caoutchouc facilitent la prise en main et protègent l’appareil.
La réception de la télécommande est possible sur les quatre côtés, permettant le réglage à distance des axes X et Y.

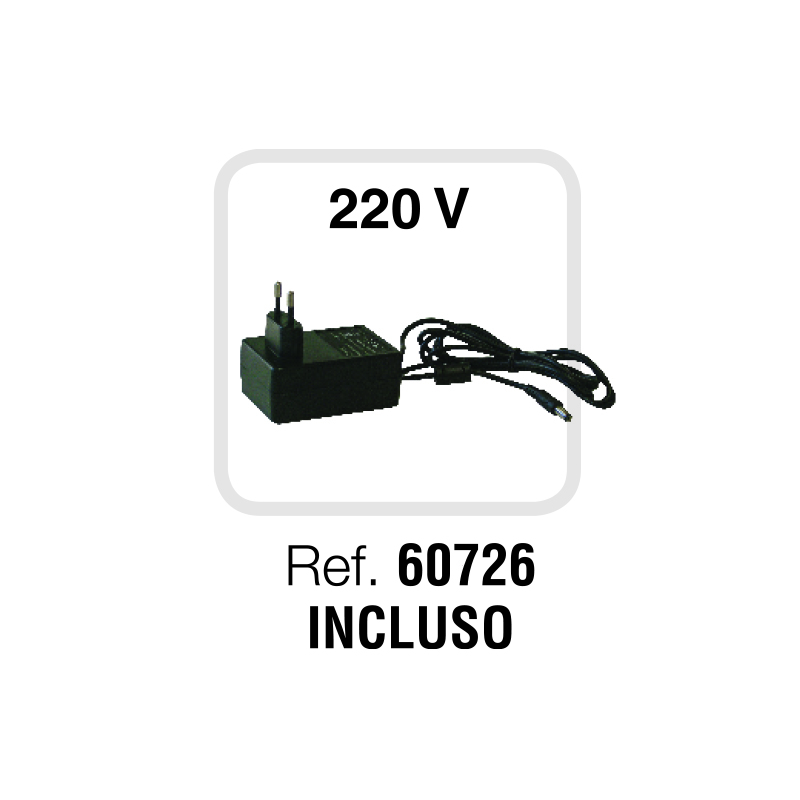

L’appareil fonctionne avec 4 piles rechargeables NiMH C4000mAh 1,2 V fournies avec chargeur, ou 4 piles alcalines 1,5 V LR14.
Caractéristiques techniques détaillées :
- Précision de nivellement horizontale ± 3 mm / 30 m, verticale ± 5 mm / 30 m.
- Plage d’auto-nivellement ± 5°, plage de réglage de la pente ± 10%.
- Système de nivellement : capteur électronique rapide.
- Autonomie d’environ 30 heures.
- Portée de travail jusqu’à 500 m de diamètre avec récepteur, selon conditions climatiques.
- Vitesses de rotation réglables : 0, 60, 120, 300, 600 tours/minute.
- Type de laser : 635 nm, puissance laser classe II.
- Dimensions : 220 x 220 x 210 mm.
- Poids sans piles : 3,5 kg.
- Étanchéité conforme à la norme IP54, assurant une bonne résistance à la poussière et aux éclaboussures.
- Filetage pour montage sur trépied standard 5/8".
- Portée télécommande : environ 50 m en émission, 20 m en réception.
Le contrôle de calibration s’effectue à 30 mètres, garantissant une précision de nivellement inférieure à 3 mm entre deux points sur les axes X et Y.
Le laser est conçu pour fonctionner dans des conditions de température allant de -10 °C à +50 °C.
Son utilisation est simple grâce à un panneau de commandes clair permettant d’allumer l’appareil, activer les fonctions TILT, scanner, régler la vitesse de rotation, passer en mode manuel ou automatique, et ajuster l’inclinaison.

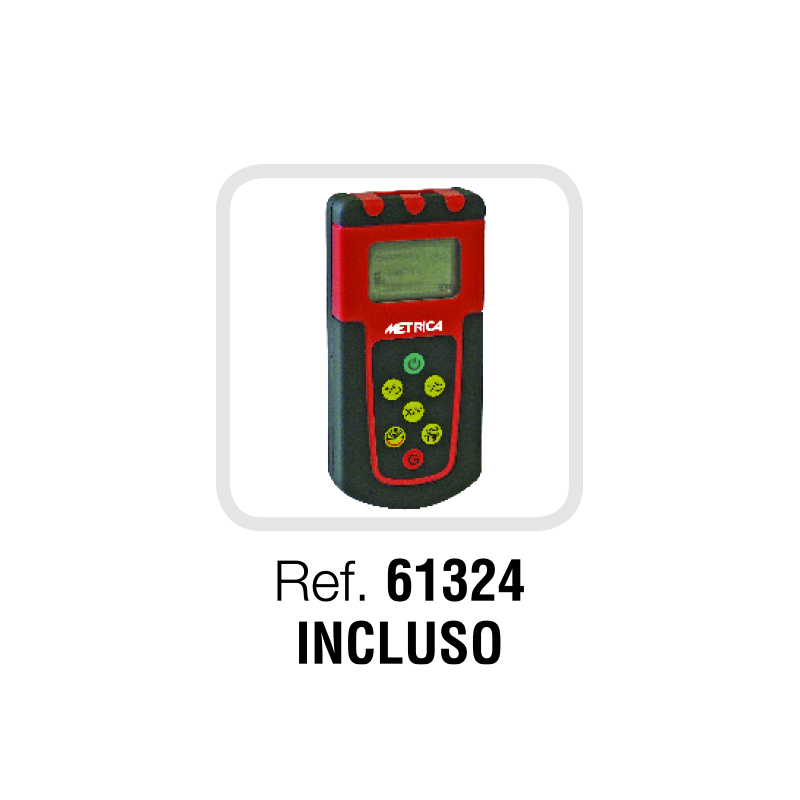

La télécommande permet de piloter à distance la rotation, le scanner et la fonction pente, tandis que le récepteur offre la possibilité d’activer ou de désactiver le signal sonore et de choisir la sensibilité de mesure.
Ce laser rotatif est un outil performant et polyvalent, adapté aux travaux de nivellement exigeants, offrant précision, robustesse et confort d’utilisation prolongée.
Description du produit :
Le laser rotatif incligrad 2 METRICA est un instrument de mesure autolivellant destiné aux travaux de nivellement et d’implantation. Il projette un faisceau laser rotatif permettant des mesures précises sur des plans horizontaux et verticaux avec une fonction d’inclinaison réglable.
Usages et applications :
- Nivellement sur plan horizontal ou vertical
- Implantation de pentes et inclinaisons
- Travaux de terrassement, construction, aménagements extérieurs
- Utilisation avec trépied ou support mural
Fonctionnement :
- Auto-nivellement dans une plage de ± 5° grâce à un capteur électronique rapide
- Projection d’un faisceau laser rotatif à différentes vitesses réglables (0, 60, 120, 300, 600 tr/min)
- Fonction scanner pour projeter un faisceau avec des angles de balayage de 10°, 45°, 90° et 180°
- Fonction TILT pour signaler les mouvements accidentels : arrêt et clignotement du faisceau en cas de déplacement intempestif
- Fonction pente (slope) automatique et manuelle pour régler l’inclinaison sur les axes X et Y avec affichage numérique et réglages précis en pourcentage
- Télécommande permettant le contrôle à distance des fonctions rotation, scanner et pente
- Récepteur avec signal acoustique et réglage de sensibilité
Caractéristiques techniques détaillées :
- Précision du nivellement : horizontal ± 3 mm / 30 m, vertical ± 5 mm / 30 m
- Plage d’auto-nivellement : ± 5°
- Plage de réglage de la pente : ± 10%
- Système de nivellement : capteur électronique rapide
- Autonomie : environ 30 heures avec 4 batteries NiMH rechargeables C 4000mAh 1,2 V fournies avec chargeur
- Portée : 500 m de diamètre (avec récepteur), variable selon conditions climatiques
- Valeurs de rotation : 0, 60, 120, 300, 600 tours par minute
- Fonction scanner : angles de balayage 10°, 45°, 90°, 180°
- Signal hors nivellement : oui (clignotement laser et LED)
- Type de laser : 635 nm, puissance classe II (1 mW)
- Dimensions : 220 x 220 x 210 mm
- Poids (sans batteries) : 3,5 kg
- Température de fonctionnement : -10 °C à +50 °C
- Étanchéité : IP 54 (protection contre poussières et projections d’eau)
- Filetage pour montage sur trépied : 5/8"
- Portée télécommande : environ 50 m en champ libre, 20 m en intérieur
- Piles télécommande : 2 x 1,5 V DC
- Pile récepteur : 1 x 9 V DC
Compatibilités et accessoires :
- Compatible avec trépieds standards grâce au filetage 5/8"
- Livré avec batterie rechargeable et chargeur
- Télécommande et récepteur pour utilisation à distance et en environnement difficile
Normes et certifications :
- Classe laser II conforme aux normes de sécurité laser en vigueur
- Indice de protection IP54 garantissant une bonne résistance aux conditions extérieures
Conditions d’utilisation et recommandations :
- Placer l’appareil sur une surface stable, un trépied ou un support mural adapté
- S’assurer que l’appareil est dans la plage d’auto-nivellement ± 5° pour un fonctionnement optimal
- Utiliser la fonction TILT pour éviter les erreurs dues aux déplacements accidentels
- Recharger les batteries lorsque le symbole de batterie faible clignote sur l’affichage
- Éviter l’exposition directe au faisceau laser conformément aux consignes de sécurité
Avantages produit :
- Grande autonomie de 30 heures pour une utilisation prolongée
- Multiple fonctions de rotation et balayage adaptables aux besoins du chantier
- Réglage précis de l’inclinaison tant en mode automatique qu’en mode manuel
- Résistance aux conditions extérieures grâce à l’étanchéité IP54
- Commande à distance via télécommande et réception acoustique pour faciliter le travail sur le terrain
Conditionnement, stockage et conservation :
- Livré avec 4 batteries rechargeables NiMH C et chargeur
- Stockage recommandé dans un environnement sec et à température modérée (-10 °C à +50 °C)
- Éviter les chocs et manipulations brutales pour préserver la précision et l’étalonnage
Contrôle et étalonnage :
- Contrôle d’étalonnage possible à 30 mètres sur plan horizontal avec tolérance verticale inférieure à 3 mm entre deux points mesurés
- Répéter la procédure pour les axes X et Y pour garantir la précision
Cette synthèse reprend toutes les informations techniques et fonctionnelles nécessaires à la compréhension et à l’utilisation optimale du laser rotatif incligrad 2 METRICA - 61345.
- précision de nivellement : horizontal ± 3 mm / 30 m - vertical ± 5 mm / 30 m
- plage d’auto-nivellement : ± 5°
- plage de réglage de la pente : ± 10%
- système de nivellement : capteur électronique rapide
- autonomie : environ 30 heures
- portée : 500 m de diamètre (avec récepteur) selon conditions climatiques
- vitesses de rotation : 0 - 60 - 120 - 300 - 600 tr/min
- fonction scanner : 10° - 45° - 90° - 180°
- fonction tilt (signal hors nivellement) : oui
- type de laser : 635 nm, 1 mW
- puissance laser : classe II
- batteries : 4 x NiMH C4000mAh 1,2 V rechargeables
- dimensions : 220 x 220 x 210 mm
- température de fonctionnement : -10 °C / +50 °C
- poids (sans piles) : 3,5 kg
- étanchéité : IP 54
- filetage pour montage sur trépied : 5/8"
- portée télécommande : environ 50 m en émission, 20 m en réception
- piles télécommande : 2 x 1,5 V DC
- pile récepteur : 1 x 9 V DC
- référence fournisseur : 61345
- marque : METRICA
Pour projeter un faisceau laser avec une largeur de balayage spécifique, activez la fonction scanner et sélectionnez parmi les angles 10°, 45°, 90° ou 180°. Le faisceau peut être tourné manuellement pas à pas à l’aide des boutons de réglage de rotation.
La fonction TILT peut être activée lorsque l’appareil est auto-nivelé pour signaler tout déplacement accidentel : en cas de mouvement involontaire, le faisceau cesse de tourner et clignote. Pour réactiver la rotation, il faut éteindre puis rallumer l’appareil, ce qui désactive la fonction TILT.
L’inclinaison du plan laser peut être réglée automatiquement ou manuellement. En mode automatique, après avoir désactivé la fonction TILT, utilisez les commandes pour définir un pourcentage d’inclinaison sur les axes X et Y, confirmé par la commande CAL. En mode manuel, maintenez le bouton ON/OFF enfoncé plus de 5 secondes pour désactiver l’auto-nivellement, puis ajustez visuellement l’inclinaison sur les axes X et Y avec les boutons de réglage.
La télécommande permet de piloter à distance la rotation, la fonction scanner et le réglage de pente. Le récepteur associé offre la possibilité d’activer ou de désactiver un signal sonore et de choisir la sensibilité de mesure.
Pour vérifier la calibration, placez l’appareil à environ 30 mètres d’un mur, orientez l’axe X1 vers ce mur, interceptez le faisceau horizontal, puis faites pivoter l’appareil de 180° pour répéter la mesure. La différence verticale entre les deux points doit être inférieure à 3 mm. Répétez cette procédure pour l’axe Y.
L’appareil fonctionne dans des conditions de température de -10 °C à +50 °C et offre une autonomie d’environ 30 heures avec les batteries rechargeables fournies.
METRICA SPA
VIA GRANDI 18SAN DONATO MILANESE
20097 - MILANO
ITALIE
info@metrica.it
Questions produits
Quelles sont les précisions de nivellement offertes par ce laser rotatif ?
Le laser rotatif incligrad 2 METRICA offre une précision de nivellement horizontale de ± 3 mm sur 30 mètres et verticale de ± 5 mm sur 30 mètres, assurée par un capteur électronique rapide.
Comment fonctionne l’auto-nivellement et quelles sont ses limites ?
L’appareil s’auto-nivelle dans une plage de ± 5°. Si l’instrument sort de cette plage, le faisceau laser et la LED clignotent pour signaler un hors-nivellement. Il est nécessaire de repositionner l’appareil pour revenir dans la plage d’auto-nivellement.
Quels sont les modes d’inclinaison disponibles et comment les régler ?
Le laser propose une fonction pente réglable sur ± 10% en mode automatique et manuel. En mode automatique, il faut désactiver la fonction TILT, puis régler précisément l’inclinaison sur les axes X et Y via les commandes et l’affichage numérique. En mode manuel, l’auto-nivellement est désactivé et l’utilisateur ajuste visuellement le faisceau sur le point désiré.
Quels sont les dispositifs de sécurité intégrés pour éviter les erreurs de mesure ?
La fonction TILT signale les mouvements accidentels de l’appareil en arrêtant et faisant clignoter le faisceau laser. Pour réactiver la rotation, il faut éteindre puis rallumer l’appareil, ce qui désactive la fonction TILT.
Quelle est la portée effective et l’autonomie de ce laser rotatif ?
Le laser peut fonctionner sur un diamètre de 500 mètres avec le récepteur, selon les conditions climatiques. Il dispose d’une autonomie d’environ 30 heures grâce à 4 batteries NiMH rechargeables fournies avec chargeur.
Quels accessoires sont fournis pour faciliter l’utilisation sur chantier ?
Le produit est livré avec une télécommande permettant de contrôler à distance la rotation, le scanner et la pente, ainsi qu’un récepteur avec signal acoustique et réglage de sensibilité. Le filetage 5/8" permet un montage sur trépied standard.
Comment vérifier la précision de l’étalonnage du laser ?
Il est possible de contrôler l’étalonnage à 30 mètres sur un plan horizontal en mesurant la différence verticale entre deux points. Cette différence doit être inférieure à 3 mm pour garantir la précision. Cette opération se répète sur les axes X et Y.
