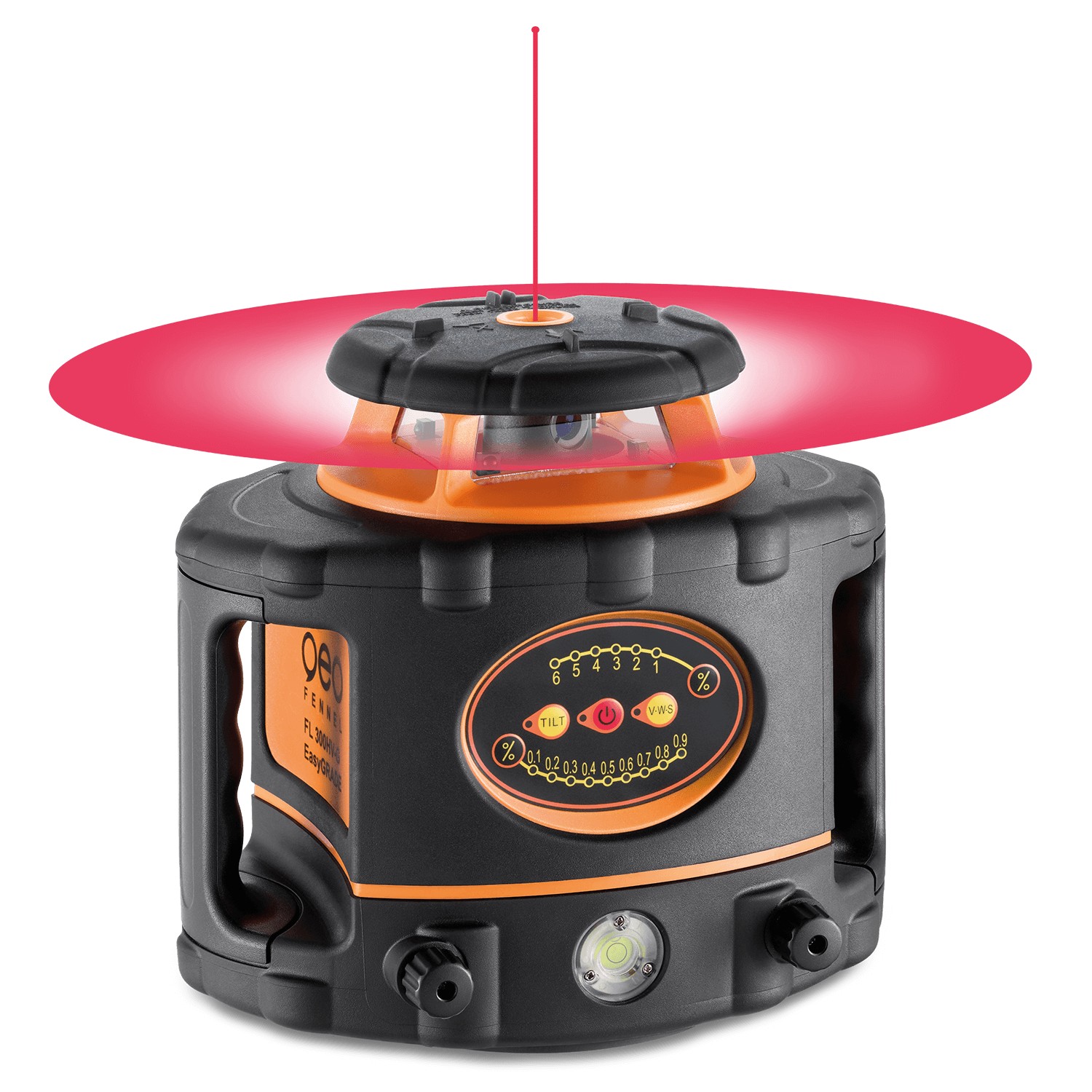

Laser rotatif simple pente FL 300HV-G EasyGRADE & FR 60-MM - GEO FENNEL - 214060
Référence : GEO_214060
Découvrez Laser rotatif simple pente FL 300HV-G EasyGRADE & FR 60-MM - GEO FENNEL - 214060 disponible à l'achat
- Réglage facile de la pente de l'axe X.
- Auto-nivellement pour précision horizontale et verticale.
- Protection IP 66 contre l'eau et la poussière.
- Systèmes de sécurité TILT et VWS intégrés.
- Batterie Li-Ion avec longue autonomie.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le FL 300HV-G EasyGRADE est la solution idéale pour les utilisateurs qui trouvent les lasers de pente à deux axes trop compliqués, coûteux ou dotés de trop de fonctions. Ce modèle se distingue par sa grande facilité d’utilisation, permettant un réglage rapide de la pente de l'axe X en appuyant simplement sur le bouton « % » pour paramétrer le pourcentage, couvrant une plage de 0,1% à 6,9%. Ce laser est particulièrement adapté aux applications en pente lors de travaux de drainage de surface, pavage ou aménagement paysager.
Le FL 300HV-G EasyGRADE offre des options de réglage flexibles. Pour l’axe X, le réglage de la pente est digital, tandis que l’axe Y peut être incliné manuellement via la télécommande. Ce modèle permet aussi un alignement de l’axe Y vertical via la télécommande, avec une fonction d'auto-nivellement pour garantir des résultats précis, tant horizontalement que verticalement.
Les fonctions de sécurité TILT (ajustement automatique de l'inclinaison) et VWS (protection contre le vent et les vibrations) sont également incluses, offrant une stabilité accrue même dans des conditions de chantier difficiles. Le FL 300HV-G EasyGRADE est certifié IP 66, ce qui lui permet de résister à l’eau et à la poussière, et de fonctionner dans des environnements difficiles. Il est alimenté par une batterie Li-Ion, offrant une longue autonomie et permettant une recharge facile.
Ce modèle intègre la technologie PowerSwitch, qui garantit la même puissance qu’un laser de classe 3R mais en classe 2 pour une sécurité renforcée sur de longues distances. Avec sa précision élevée et sa grande robustesse, le FL 300HV-G EasyGRADE répond aux exigences des travaux de nivellement et de pente tout en étant facile à utiliser.
Il est particulièrement adapté aux travaux nécessitant une pente, comme le drainage de surface, le pavage ou l’aménagement paysager. Le FL 300HV-G intègre des fonctions de sécurité avancées : la fonction TILT automatique pour l’ajustement de l’inclinaison, et la fonction VWS qui protège contre les effets du vent et des vibrations, assurant une stabilité accrue sur chantier.
Le laser utilise une diode laser rouge de classe 2 avec un faisceau visible rouge. Sa plage d’auto-nivellement est de ±5°, avec une précision horizontale de ±0,75 mm sur 10 m et une précision verticale de ±1,0 mm sur 10 m. La portée sans cellule est de 40 m, pouvant atteindre jusqu’à 1200 m avec la cellule FR 45, 600 m avec les cellules FR 77-MM ou FR-DIST 30. La portée de la télécommande infrarouge est de 100 m. La vitesse de rotation est de 800 tours par minute.
L’appareil fonctionne avec une batterie Li-Ion offrant une autonomie de 40 heures, rechargeable avec un chargeur international fourni. Il est étanche avec un indice IP 66, ce qui lui permet de résister à l’eau et à la poussière, et de fonctionner dans des conditions extrêmes, de -10°C à +50°C.
Le FL 300HV-G EasyGRADE est livré avec plusieurs accessoires selon la référence choisie, comprenant la télécommande, un support de sol intégré, un bloc de piles de secours, un coffret rigide, et différents supports FR (FR 50, FR 60-MM ou FR 80-MM).
Caractéristiques principales :
- Réglage digital de la pente sur l’axe X : de +0,1 à 6,9 % (pas de 0,1 %)
- Inclinaison manuelle de l’axe Y via télécommande : ±5° (±9 %)
- Auto-nivellement horizontal et vertical : ±5°
- Fonction TILT automatique et fonction VWS (anti-vent/vibrations)
- Point d’équerre permanent à 90°
- Classe laser 2, faisceau rouge visible
- Précision horizontale ±0,75 mm / 10 m, verticale ±1,0 mm / 10 m
- Portée maximale avec cellule FR 45 : 1200 m
- Étanchéité IP 66
- Autonomie batterie Li-Ion : 40 h
- Température d’utilisation : -10°C à +50°C
Le FL 300HV-G EasyGRADE est un outil robuste, précis et simple d’utilisation, idéal pour les professionnels du bâtiment et des travaux publics qui recherchent un laser de pente fiable, avec des fonctions essentielles sans complexité excessive.
- Diode de laser: rouge
- Faisceau laser visible: rouge
- Plage d’auto-nivellement: ± 5°
- Précision horizontale: ± 0,75 mm / 10 m
- Précision vertical: ± 1,0 mm / 10 m
- Portée sans cellule: Ø 40 m
- Portée evec FR 45: Ø 1200 m
- Portée avec FR 77-MM: Ø 600 m
- Portée avec FR-DIST 30: Ø 600 m
- Portée télécommande: IR 100 m
- Inclinaison: numerisch
- Inclinaison pente manuelle l'axe X: ± 5° (± 9%), + 0.1 de 6.9% (en 0.1%-pas)
- Plage d’autonivellement de l’axe vertical: ± 5°
- Classe de laser: 2
- Vitesse de rotation trs/min: 800
- Autonomie: 40 h
- Étanchéité: IP 66
- Point d'equerrage permanent à 90°: oui
- Fonction TILT automatique: oui
- Plage de température: -10°C - +50°C
- Fonction VWS: oui
Le réglage de la pente sur l’axe horizontal X s’effectue rapidement de manière digitale en appuyant sur les boutons « % » pour définir une inclinaison entre 0,1 % et 6,9 % par pas de 0,1 %. La pente sur l’axe Y peut être soit auto-nivelée, soit inclinée manuellement à l’aide de la télécommande. Cette dernière permet également d’aligner verticalement l’axe Y.
La fonction TILT est activée automatiquement au démarrage, garantissant que si le laser est déplacé ou déséquilibré, la rotation s’arrête et le laser clignote pour signaler l’état. Cette fonction peut être désactivée manuellement. La fonction VWS peut être activée via la télécommande pour permettre le travail en présence de vent ou de vibrations, en filtrant les petites secousses et en arrêtant la rotation en cas de mouvements importants.
Pour l’utilisation verticale, le laser peut être posé au sol à l’aide de la pointe de fissure, et la libelle à bulle réglée précisément pour assurer une position horizontale exacte. L’orientation verticale de l’axe Y peut être ajustée manuellement via la télécommande dans une plage de ±5°. Ce mode ne permet pas de réglage de pente.
La télécommande permet de contrôler à distance l’inclinaison manuelle de l’axe Y, d’activer ou désactiver les fonctions TILT et VWS, et de mettre l’appareil en mode veille tout en conservant les réglages d’orientation.
Le laser fonctionne avec une batterie Li-Ion rechargeable ou des piles alcalines, avec une autonomie pouvant atteindre 40 heures. En cas de batterie faible, un clignotement de la LED d’alimentation signale la nécessité de recharge.
Le laser est utilisé principalement dans des contextes nécessitant un réglage précis de pente, tels que le drainage de surface, le pavage ou l’aménagement paysager.
Le résultat attendu est une projection laser stable et précise, avec un auto-nivellement horizontal et vertical, et une inclinaison ajustée selon les besoins, permettant d’obtenir une référence fiable pour les travaux en pente.
En cas de positionnement hors de la plage d’auto-nivellement de ±5°, le laser signale l’erreur par un clignotement et un signal sonore, invitant à repositionner l’appareil sur une surface plus horizontale.
Pour la réception du faisceau laser, un récepteur compatible (FR 45, FR 77-MM ou FR-DIST 30) doit être utilisé. Ce récepteur se déplace lentement verticalement pour capter le faisceau et indique par des signaux sonores et visuels si le point est au-dessus, en dessous ou à la position correcte. Le récepteur peut être fixé à une règle grâce à une pince fournie.
En résumé, l’utilisation consiste à positionner le laser, allumer, régler la pente digitale sur l’axe X, ajuster manuellement l’axe Y si besoin via la télécommande, utiliser la fonction TILT et VWS selon les conditions du chantier, et réceptionner le faisceau à l’aide du récepteur pour suivre précisément les niveaux et pentes souhaités.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Comment se règle la pente sur le laser FL 300HV-G EasyGRADE ?
Le réglage de la pente s’effectue digitalement sur l’axe horizontal X, de 0,1 % à 6,9 % par pas de 0,1 %, via un bouton dédié sur l’appareil. L’axe Y peut être incliné manuellement dans une plage de ±5° à l’aide de la télécommande, ou être auto-nivelé.
Quelles fonctions de sécurité intègre ce laser rotatif ?
Le FL 300HV-G EasyGRADE intègre la fonction TILT automatique qui arrête la rotation et signale tout déséquilibre ou déplacement du laser. La fonction VWS protège contre les effets du vent et des vibrations en filtrant les petites secousses et en arrêtant la rotation en cas de mouvements importants.
Quelle est la précision et la portée du laser avec les différents récepteurs ?
La précision est de ±0,75 mm en horizontal et ±1,0 mm en vertical sur 10 m. La portée sans récepteur est de 40 m, et peut atteindre 1200 m avec la cellule FR 45, ou 600 m avec les cellules FR 77-MM ou FR-DIST 30.
Comment fonctionne l’auto-nivellement et quelles sont ses limites ?
L’auto-nivellement s’effectue sur les axes horizontal et vertical dans une plage de ±5°. Si le laser est positionné hors de cette plage, il signale une erreur par clignotement du laser et un signal sonore, invitant à repositionner l’appareil.
Comment se contrôle et ajuste le laser à distance ?
La télécommande permet de régler manuellement l’inclinaison de l’axe Y, d’activer/désactiver les fonctions TILT et VWS, d’aligner verticalement l’axe Y, et de mettre l’appareil en veille tout en conservant les réglages.
Quels sont les critères essentiels à vérifier pour choisir ce type de laser rotatif simple pente ?
Il faut vérifier la simplicité de réglage de la pente, la présence d’un auto-nivellement fiable sur deux axes, les fonctions de sécurité TILT et VWS pour la stabilité sur chantier, la précision de mesure, la portée adaptée aux besoins, ainsi que la robustesse et l’étanchéité (IP 66) pour une utilisation en environnement difficile.
