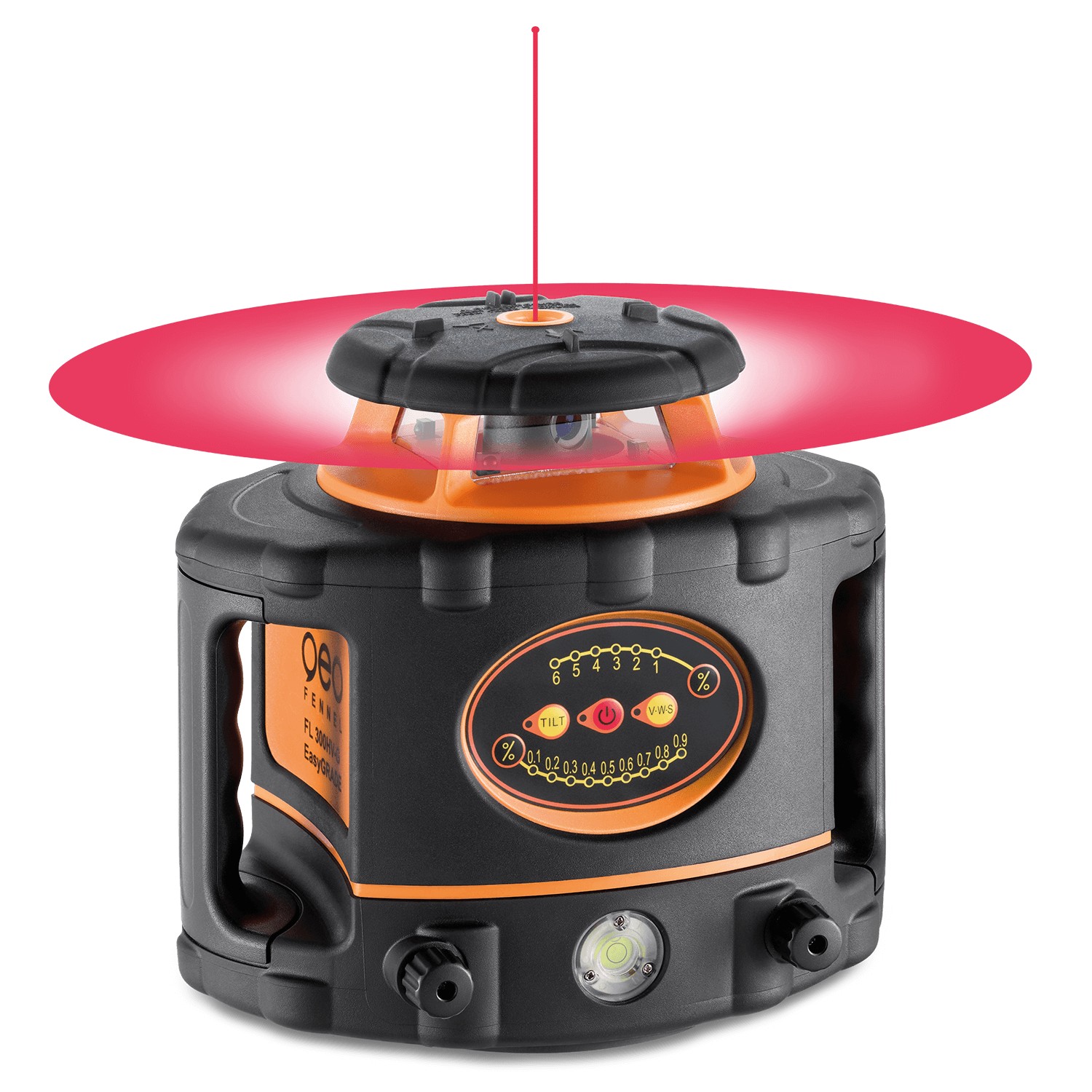

Laser rotatif simple pente FL 300HV-G EasyGRADE & FR 80-MM - GEO FENNEL - 214080

Le FL 300HV-G EasyGRADE est une solution idéale pour les utilisateurs qui trouvent les lasers à pente à deux axes trop complexes, coûteux ou avec trop de fonctions. Conçu pour offrir une grande simplicité d’utilisation, il permet de régler facilement la pente de l’axe X en appuyant simplement sur le bouton "%" du laser. Vous pouvez ainsi paramétrer le pourcentage de pente en un instant, sans complication.

Ce modèle est parfait pour les applications en pente, comme le drainage de surface, le pavage et l’aménagement paysager. Sa plage de réglage de pente, allant de 0,1 % à 6,9 %, couvre la plupart des besoins de travaux de pente.

Le FL 300HV-G EasyGRADE offre également des fonctionnalités pratiques pour les deux axes :

• L'axe horizontal dispose d’un auto-nivellement ou permet un réglage manuel de la pente via la télécommande.
• L'axe vertical offre la possibilité de choisir la direction de l’axe à l’aide de la télécommande.

Parmi ses points forts, ce laser se distingue par sa simplicité de réglage et son écran intuitif. La technologie PowerSwitch lui permet d’offrir la même puissance qu’un laser de classe 3R, mais avec une sécurité de classe 2 pour des distances de travail plus longues. Sa protection IP 66 garantit qu'il résiste aux environnements difficiles, et ses fonctions de sécurité, comme TILT (compensation des pentes) et VWS (protection contre le vent et les vibrations), assurent des mesures fiables, même dans des conditions de travail défavorables.

Le FL 300HV-G EasyGRADE fonctionne avec une batterie Li-Ion, offrant une autonomie prolongée pour les longues journées de travail.

• Diode de laser: rouge
• Faisceau laser visible: rouge
• Plage d’auto-nivellement: ± 5°
• Précision horizontale: ± 0,75 mm / 10 m
• Précision vertical: ± 1,0 mm / 10 m
• Portée sans cellule: Ø 40 m
• Portée evec FR 45: Ø 1200 m
• Portée avec FR 77-MM: Ø 600 m
• Portée avec FR-DIST 30: Ø 600 m
• Portée télécommande: IR 100 m
• Inclinaison: numerisch
• Inclinaison pente manuelle l'axe X: ± 5° (± 9%), + 0.1 de 6.9% (en 0.1%-pas)
• Plage d’autonivellement de l’axe vertical: ± 5°
• Classe de laser: 2
• Vitesse de rotation trs/min: 800
• Autonomie: 40 h
• Étanchéité: IP 66
• Point d'equerrage permanent à 90°: oui
• Fonction TILT automatique: oui
• Plage de température: -10°C - +50°C
• Fonction VWS: oui

Le laser rotatif FL 300HV-G EasyGRADE s’utilise en le posant sur une surface relativement plane ou en le fixant sur un trépied. Après mise sous tension via la touche marche/arrêt, il commence automatiquement son auto-nivellement. Ce processus peut durer jusqu’à 90 secondes selon l’inclinaison initiale et est signalé par un clignotement du point laser et d’une LED dédiée. Lorsque l’auto-nivellement est terminé, la tête du laser se met à tourner à 800 tours par minute.

L’utilisateur peut régler la pente de l’axe horizontal X en pourcentage, de 0,1 % à 6,9 %, par incréments de 0,1 %, à l’aide de deux boutons dédiés sur le panneau de commande. La pente peut être ajustée de manière fluide et les valeurs choisies sont indiquées par des LED. L’axe vertical Y est auto-nivelé par défaut, mais il peut aussi être incliné manuellement via la télécommande. Dans ce cas, une LED verte fixe signale la modification manuelle.

Le laser intègre une fonction TILT automatique qui, une fois activée au démarrage, empêche les mesures erronées en cas de déplacement ou de basculement de l’appareil : si le laser est déplacé hors de sa position de nivellement, la rotation s’arrête et le laser clignote. Cette fonction peut être désactivée manuellement.

Une fonction de protection contre les vibrations et le vent (VWS) peut être activée via la télécommande pour permettre le travail dans des conditions venteuses ou vibrantes. En cas de mouvements importants, la rotation s’arrête également, avec un signal lumineux.

L’appareil est équipé d’une télécommande qui permet de régler à distance l’inclinaison de l’axe Y, d’activer ou désactiver les fonctions TILT et VWS, et de mettre le laser en mode veille (stand-by). La télécommande conserve les réglages effectués.

Le laser fonctionne avec une batterie Li-Ion rechargeable ou des piles alcalines en alternative. Une indication lumineuse signale le niveau de charge, et une autonomie d’environ 40 heures est assurée avec la batterie Li-Ion.

Pour recevoir le faisceau laser, un récepteur adapté (FR 45, FR 77-MM ou FR-DIST 30) est utilisé. Celui-ci se déplace verticalement pour capter le faisceau, avec des signaux sonores et visuels indiquant si le récepteur est au-dessus, en dessous ou à la bonne hauteur par rapport au faisceau. Le récepteur peut être fixé sur une règle de nivellement à l’aide d’une pince fournie. Il dispose de plusieurs niveaux de précision sélectionnables et d’un affichage numérique indiquant la position relative par rapport au faisceau laser.

En cas de dépassement de la plage d’auto-nivellement (± 5°), le laser signale l’erreur par un clignotement et un signal sonore. L’utilisateur doit alors repositionner l’appareil sur une surface plus horizontale pour reprendre les mesures.

Le laser est adapté aux travaux nécessitant la mise en place de pentes, comme le drainage de surface, le pavage ou l’aménagement paysager, dans des environnements extérieurs difficiles grâce à son étanchéité IP 66.

Ainsi, l’utilisation consiste à positionner le laser, l’allumer, régler la pente souhaitée sur l’axe X, ajuster l’axe Y si besoin via la télécommande, et utiliser le récepteur pour capter le faisceau et effectuer les mesures de niveau ou de pente. Les fonctions TILT et VWS contribuent à la fiabilité des mesures en cas de perturbations physiques.
