Lexxi T1660 Localisateur portable de défauts de câble

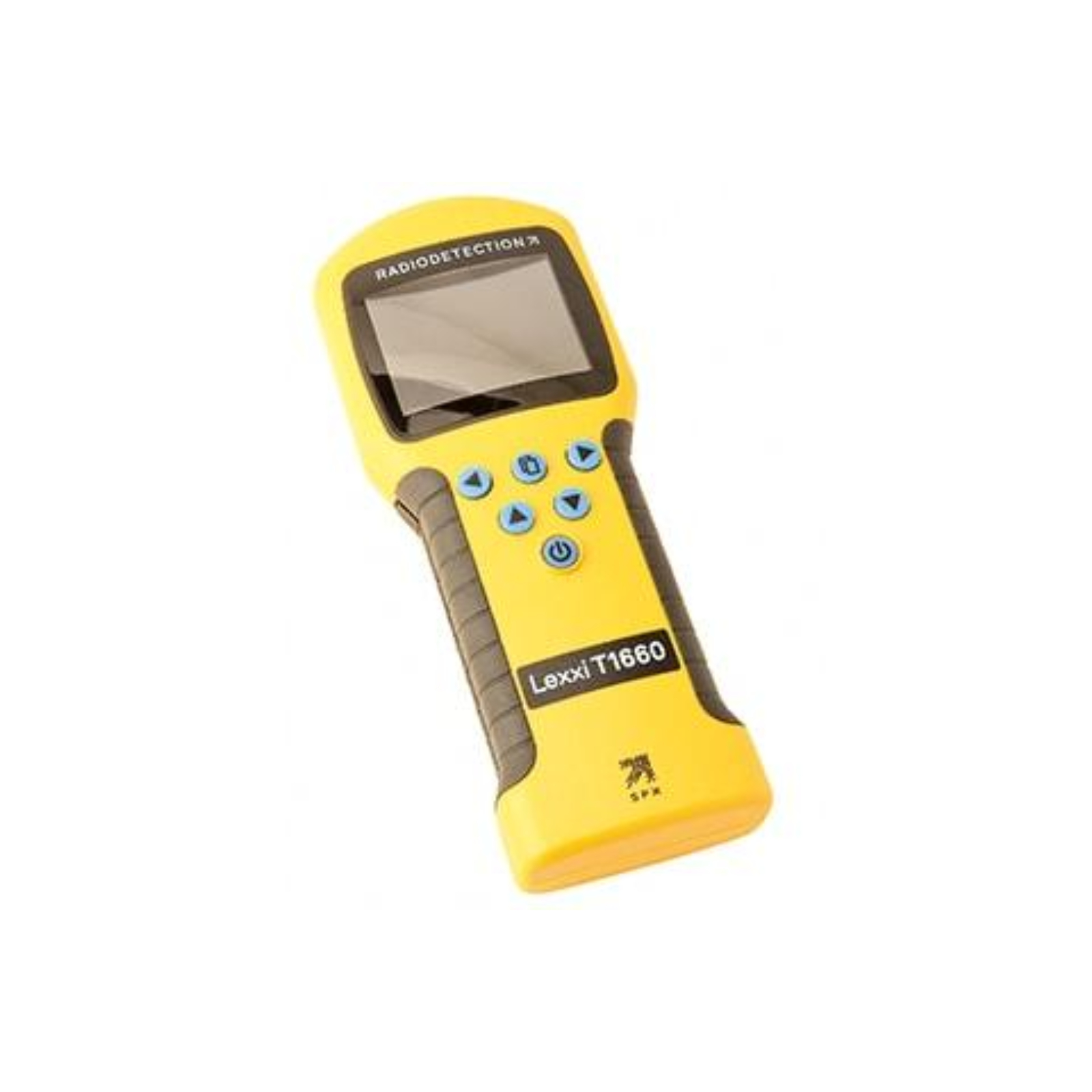

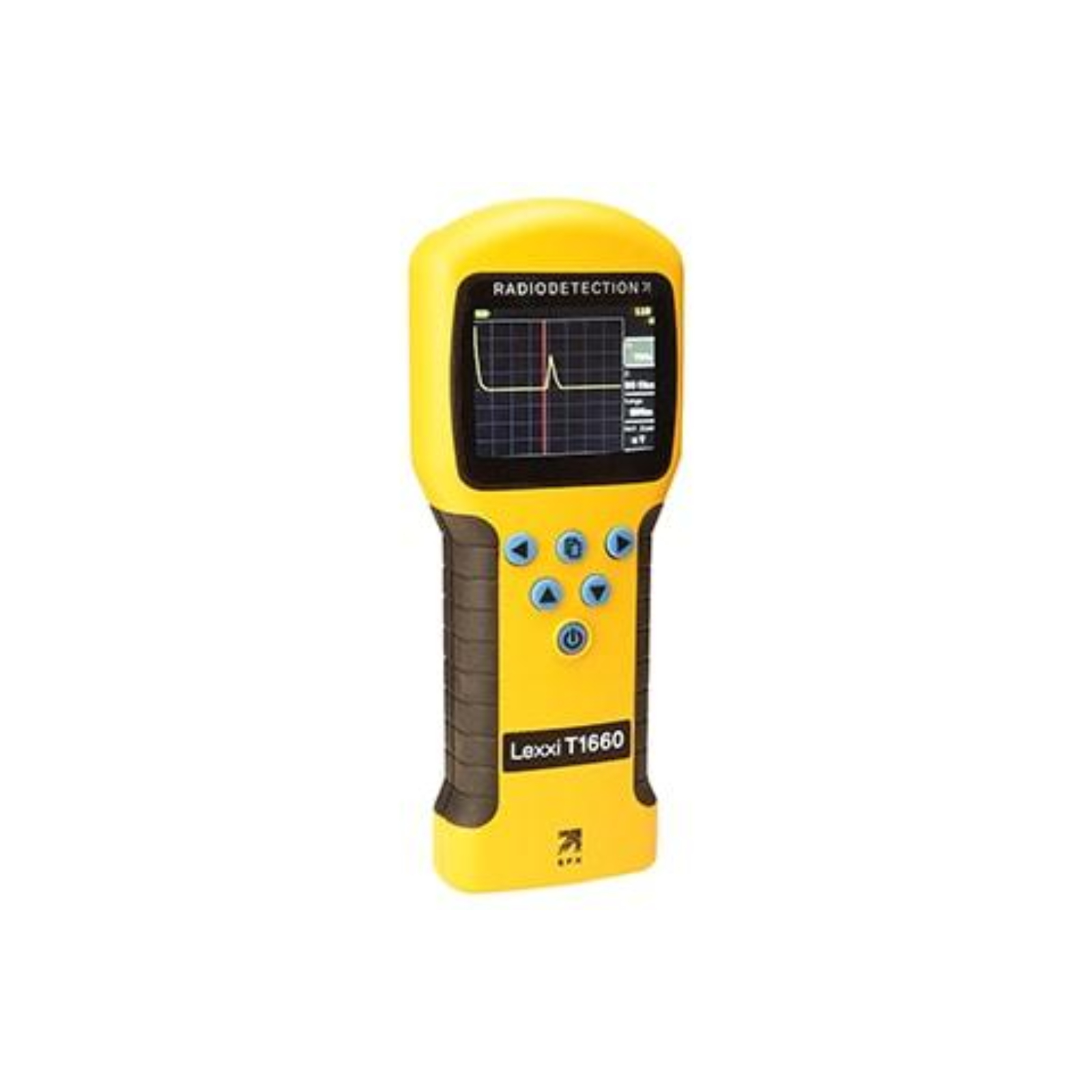

Son ergonomie reprend un design confortable apprécié des utilisateurs des modèles Riser Bond 1550 et Bicotest Lexxi T810, avec un grand écran couleur rétroéclairé de 3,5 pouces (328x256 pixels) offrant une excellente lisibilité dans toutes les conditions. La précision de localisation des défauts atteint 1 % de la distance mesurée, avec une zone morte de seulement 0,5 mètre et une portée maximale de 6 km. L’appareil propose 11 paramètres de portée réglables manuellement, avec une portée d’affichage minimale de 7 mètres.
Le Lexxi T1660 fonctionne avec six piles AA alcalines ou NiMH, garantissant une autonomie de 12 heures en usage normal. Il dispose d’une mise hors tension automatique configurable (1, 3, 5, 10 ou 15 minutes) pour optimiser la consommation d’énergie. Le coefficient de vitesse de propagation (VoP) est réglable de 1 % à 99 % et l’impédance de sortie peut être ajustée entre 25, 50, 75 et 100 ohms pour s’adapter à différents types de câbles.
Le localisateur est fourni avec un cordon de connexion 100 Ω muni de pinces crocodiles adaptées aux câbles à paires torsadées ou standards. Des cordons optionnels, incluant un filtre de catégorie IV, permettent d’intervenir en toute sécurité sur des câbles basse tension triphasés sous tension, ainsi que sur des câbles coaxiaux, étendant ainsi son champ d’application à de nombreux secteurs.
Les dimensions compactes sont de 250 x 100 x 55 mm pour un poids de 600 g, facilitant le transport et la manipulation sur le terrain. L’appareil est conforme aux normes EMC BS/EN 61326-1 et bénéficie d’une protection IP54 contre l’eau et la poussière, garantissant une robustesse adaptée aux environnements professionnels exigeants.
Le Lexxi T1660 se distingue par sa simplicité d’utilisation, avec seulement six boutons de commande et un menu intuitif, permettant une configuration rapide et efficace. Sa fréquence de balayage est de 2 balayages par seconde, avec une impulsion de sortie de 5 V crête à crête dans un circuit ouvert.
En résumé, le Lexxi T1660 est un outil innovant, économique et performant, conçu pour améliorer la productivité des techniciens dans la détection précise des défauts de câbles, avec une grande polyvalence d’utilisation et une sécurité renforcée pour les interventions sur câbles sous tension.
Pour utiliser l’appareil, il faut d’abord l’allumer en appuyant sur le bouton marche. Ensuite, l’utilisateur sélectionne dans le menu principal soit « Mesures » pour accéder à l’écran de test, soit « Paramètres » pour ajuster les réglages. Sur l’écran de test, il est possible de déplacer le curseur avec les flèches, de modifier la portée de mesure selon 11 niveaux disponibles, ainsi que d’ajuster des paramètres comme l’impédance de sortie et la vitesse de propagation (VoP) pour correspondre au type de câble testé.
Le Lexxi T1660 est fourni avec un cordon de connexion muni de pinces crocodiles pour câbles à paires torsadées ou standards. Des cordons optionnels existent, notamment un filtre de catégorie IV, qui permet de travailler sur des câbles basse tension triphasés sous tension, ainsi que des cordons pour câbles coaxiaux.
Lorsqu’il est utilisé avec le filtre de blocage, le Lexxi T1660 peut être connecté en toute sécurité à des câbles sous tension jusqu’à 600 V AC ou DC, à condition que l’utilisateur soit formé et que les précautions adaptées soient respectées.
En cas de fonctionnement non conforme, notamment si un fusible du cordon de test avec filtre est grillé, il faut vérifier le fusible en court-circuitant les pinces crocodiles ensemble et observer si la forme d’impulsion change. Si elle ne change pas, le fusible est à remplacer.
L’appareil fonctionne avec six piles AA alcalines ou NiMH, offrant une autonomie d’environ 12 heures en usage normal. Il est possible de configurer une mise hors tension automatique après une période d’inactivité (1, 3, 5, 10 ou 15 minutes).
Le résultat attendu est la localisation précise des défauts dans les câbles testés, avec une précision de l’ordre de 1 % de la distance mesurée, permettant d’identifier la position de défauts tels que courts-circuits, coupures ou défauts d’impédance.
Le Lexxi T1660 est destiné à être utilisé par des techniciens formés, dans des contextes où il est nécessaire de localiser rapidement et précisément des défauts sur des câbles téléphoniques, CATV, Ethernet ou d’alimentation basse tension.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Quels types de câbles peuvent être testés avec le Lexxi T1660 ?
Le Lexxi T1660 est conçu pour analyser tous les câbles comportant au moins deux conducteurs, dont l’un peut être le blindage ou la protection. Cela inclut les câbles téléphoniques à paire torsadée, CATV, Ethernet ainsi que les câbles d’alimentation basse tension (BT).
Comment le Lexxi T1660 localise-t-il les défauts dans les câbles ?

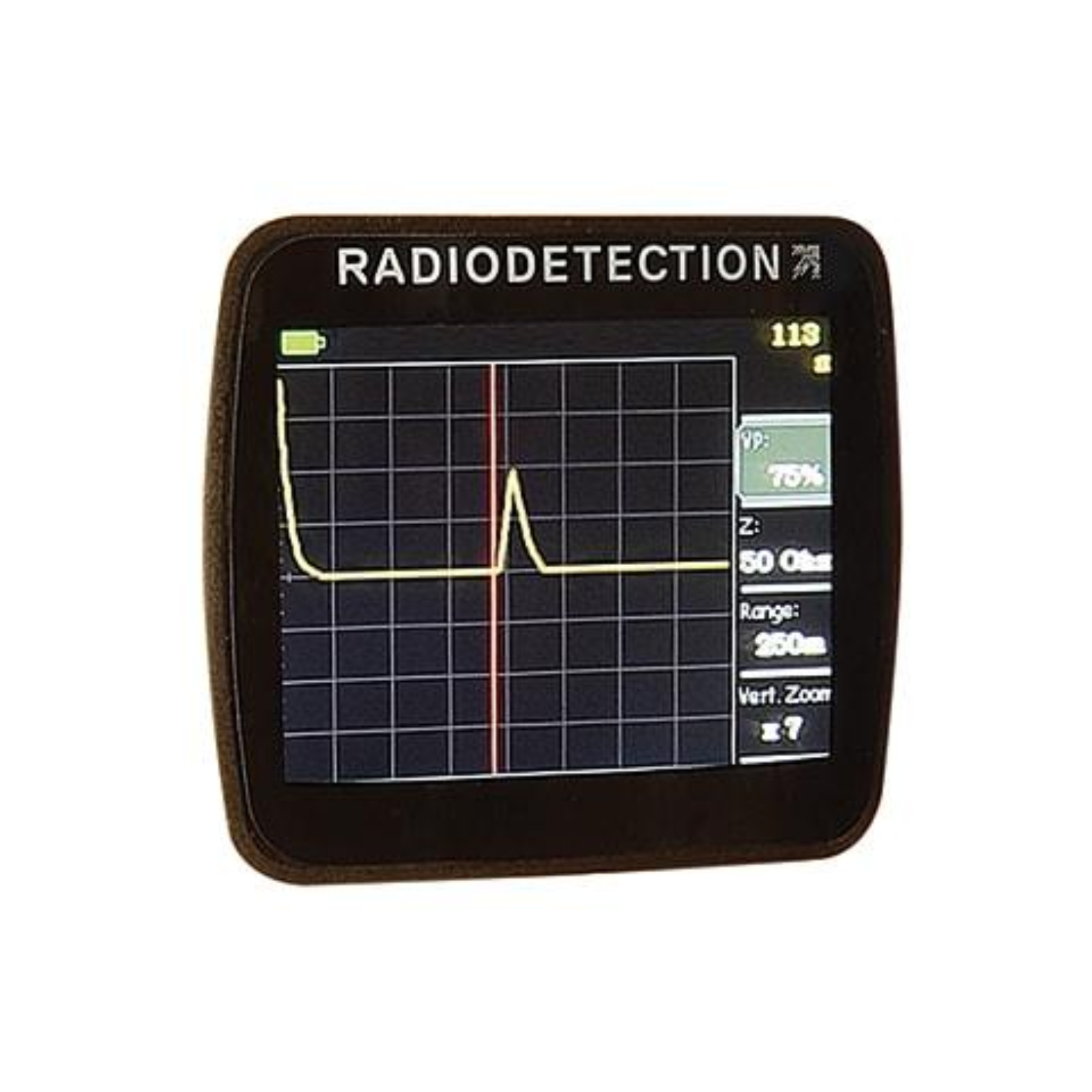

L’appareil émet des impulsions électriques dans le câble et mesure le temps de retour des impulsions réfléchies aux endroits présentant des défauts ou discontinuités. L’utilisateur positionne un curseur au début de l’impulsion réfléchie sur l’écran, ce qui permet d’afficher la distance au défaut avec une précision de 1 %.
Quels réglages sont nécessaires pour une mesure précise avec le Lexxi T1660 ?
Il est essentiel d’ajuster le coefficient de vitesse de propagation (VoP), réglable de 1 % à 99 %, afin de correspondre aux caractéristiques spécifiques du câble testé. De plus, l’impédance de sortie est sélectionnable entre 25, 50, 75 et 100 ohms pour s’adapter au type de câble.
Le Lexxi T1660 peut-il être utilisé sur des câbles sous tension ?
Oui, avec un cordon optionnel muni d’un filtre de catégorie IV, le Lexxi T1660 permet d’intervenir en toute sécurité sur des câbles basse tension triphasés sous tension jusqu’à 600 V AC ou DC. Cette opération doit être réalisée par un personnel formé en respectant les précautions de sécurité.
Quelle est l’autonomie et l’alimentation du Lexxi T1660 ?
L’appareil fonctionne avec six piles AA alcalines ou NiMH, offrant une autonomie d’environ 12 heures en usage normal. Une mise hors tension automatique peut être configurée pour optimiser la consommation d’énergie.
Quelles sont les dimensions et la robustesse du Lexxi T1660 ?
Le Lexxi T1660 mesure 250 x 100 x 55 mm pour un poids de 600 g, ce qui facilite son transport et sa manipulation sur le terrain. Il bénéficie d’une protection IP54 contre l’eau et la poussière, adaptée aux environnements professionnels exigeants.
Quels accessoires sont fournis ou disponibles avec le Lexxi T1660 ?
Le localisateur est livré avec un cordon de connexion 100 Ω muni de pinces crocodiles pour câbles à paires torsadées ou standards. Des accessoires optionnels incluent des cordons avec filtres pour travail sous tension, des extensions de pinces crocodiles et des adaptateurs BNC pour câbles coaxiaux.
