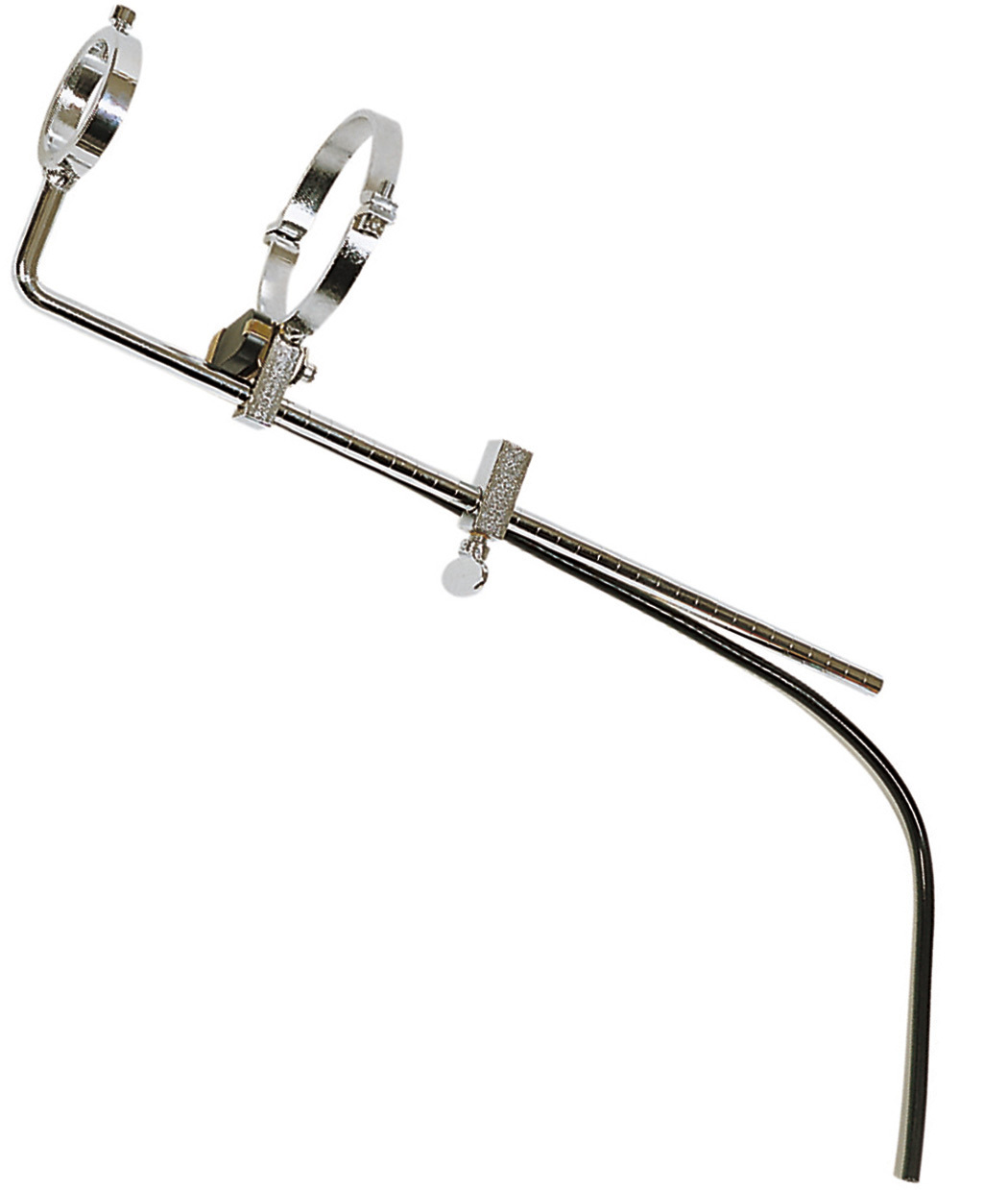

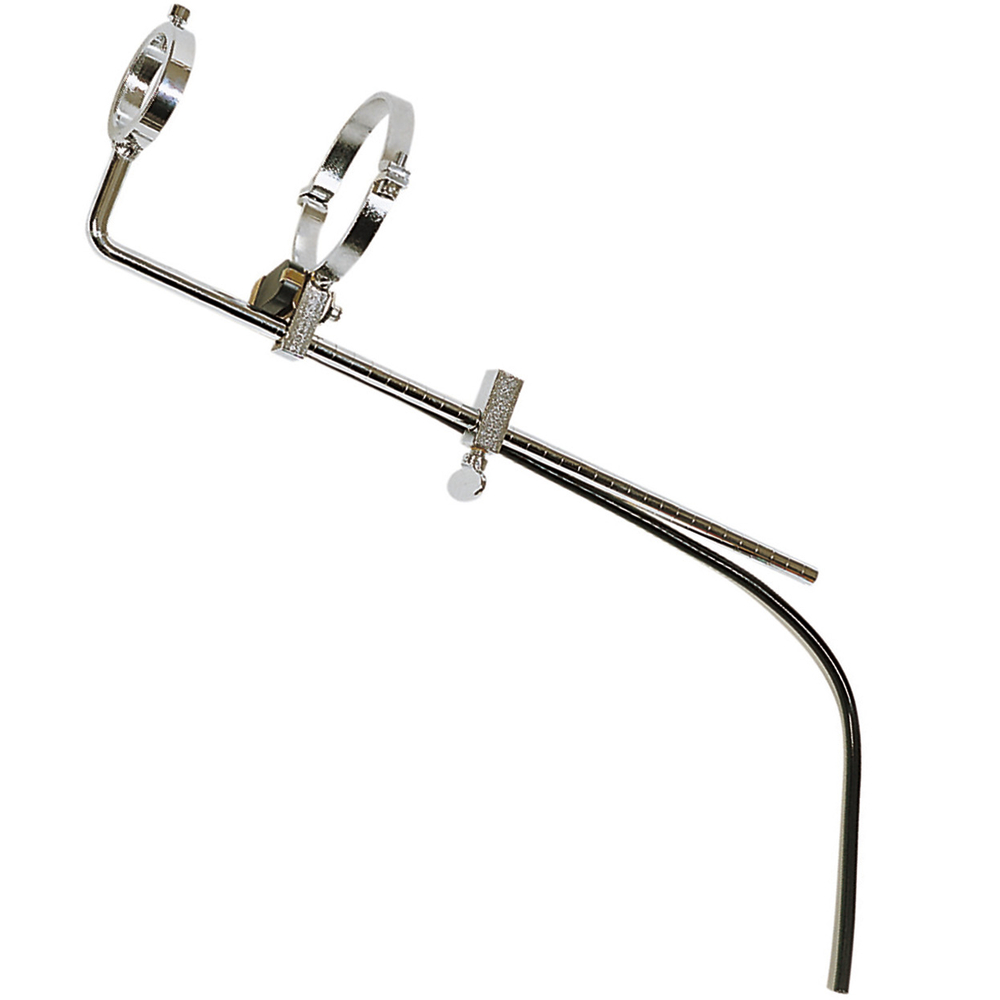

Limiteur de course pour vérin électrique 2 VIRAX - 240811

Découvrez le limiteur de course automatique monophasé 230 V, spécialement conçu pour les vérins électriques de type 2.

Ce dispositif permet de reproduire avec précision les mêmes cintres sur les cintreuses équipées de moteurs électriques.
Il assure ainsi une homogénéité et une qualité constante dans les travaux de cintrage, adaptés aussi bien aux applications industrielles qu’aux projets personnels.

Le limiteur de course se distingue par sa facilité d’intégration et sa compatibilité spécifique avec les vérins électriques n°2.
Son poids est de 0,710 kg, ce qui facilite sa manipulation et son installation.

L’utilisation du limiteur de course implique un montage précis :
- Positionner et fixer le collier le long du bouchon du vérin.
- Fixer l’interrupteur de fin de course sur ce collier.
- Introduire et fixer la tige de commande sur le piston du vérin.
- Monter la butée de réglage sur la tige de commande.
- Retirer le capot de la boîte à bornes, visser le presse-étoupe et réaliser le câblage (sans utiliser le fil bleu).

Le fonctionnement est assuré par l’action de la butée de réglage qui, lorsqu’elle active l’interrupteur de fin de course, stoppe la sortie du piston en arrêtant le moteur.
Il est impératif, à ce moment, de positionner l’interrupteur sur arrêt et de dévisser la molette de retour située de l’autre côté du vérin afin de permettre au piston de rentrer.

Un arrêt prolongé de la butée de réglage sur l’interrupteur de fin de course peut entraîner la détérioration du moteur.

Ce limiteur de course optimise les opérations de cintrage en garantissant des résultats fiables et précis.
Il est un outil indispensable pour améliorer la performance des cintreuses électriques et assurer un travail professionnel.

En résumé, ce limiteur de course automatique est un équipement technique performant, compatible et simple d’utilisation, conçu pour répondre aux exigences des utilisateurs de vérins électriques n°2.

Pour vérin : n°2
kg : 0,710

Ce limiteur de course s’utilise avec des cintreuses hydrauliques équipées d’un moteur électrique et du vérin électrique n°2. Son usage consiste à reproduire avec précision les mêmes cintres sur ces cintreuses.

Pour l’utiliser, il faut procéder au montage suivant : positionner et fixer le collier le long du bouchon du vérin, fixer l’interrupteur de fin de course sur ce collier, introduire la tige de commande dans le collier, puis fixer cette tige sur le piston du vérin. Ensuite, monter la butée de réglage sur la tige de commande, retirer le capot de la boîte à bornes, visser le presse-étoupe et réaliser le câblage (sans utiliser le fil bleu).

Le fonctionnement repose sur l’action de la butée de réglage qui, lorsqu’elle active l’interrupteur de fin de course, stoppe la sortie du piston en arrêtant le moteur. À ce moment précis, il est impératif de positionner l’interrupteur sur arrêt et de dévisser la molette de retour située de l’autre côté du vérin afin de permettre au piston de rentrer.

Un arrêt prolongé de la butée de réglage sur l’interrupteur de fin de course peut entraîner la détérioration du moteur.

Ce dispositif est utilisé dans des contextes industriels ou pour des projets personnels nécessitant des travaux de cintrage homogènes et précis. Il permet d’obtenir des résultats fiables et identiques lors des opérations de cintrage.

En cas de fonctionnement non conforme, notamment si la butée de réglage reste trop longtemps en contact avec l’interrupteur, il faut impérativement intervenir comme indiqué (mettre l’interrupteur sur arrêt et dévisser la molette de retour) pour éviter d’endommager le moteur.
