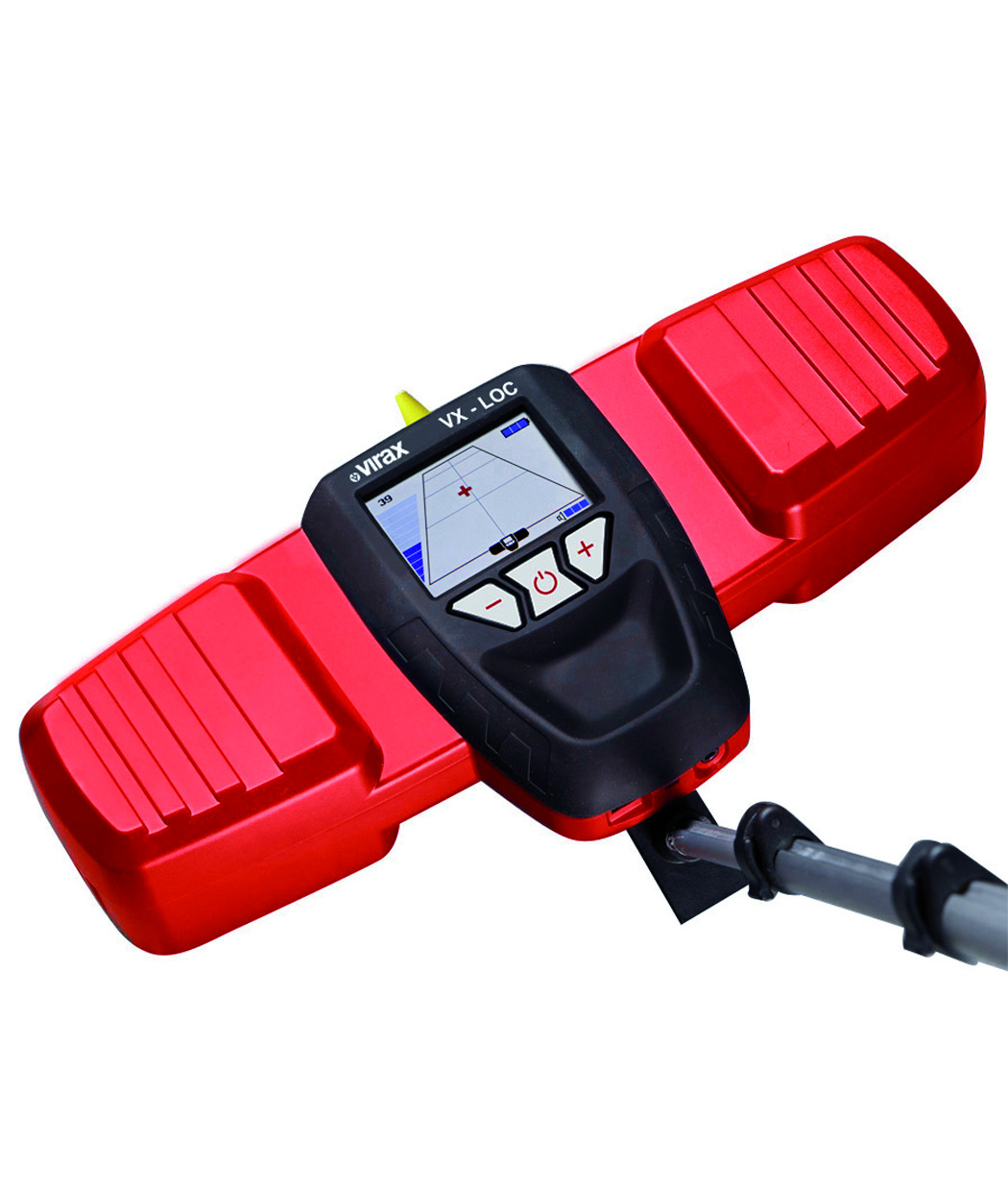

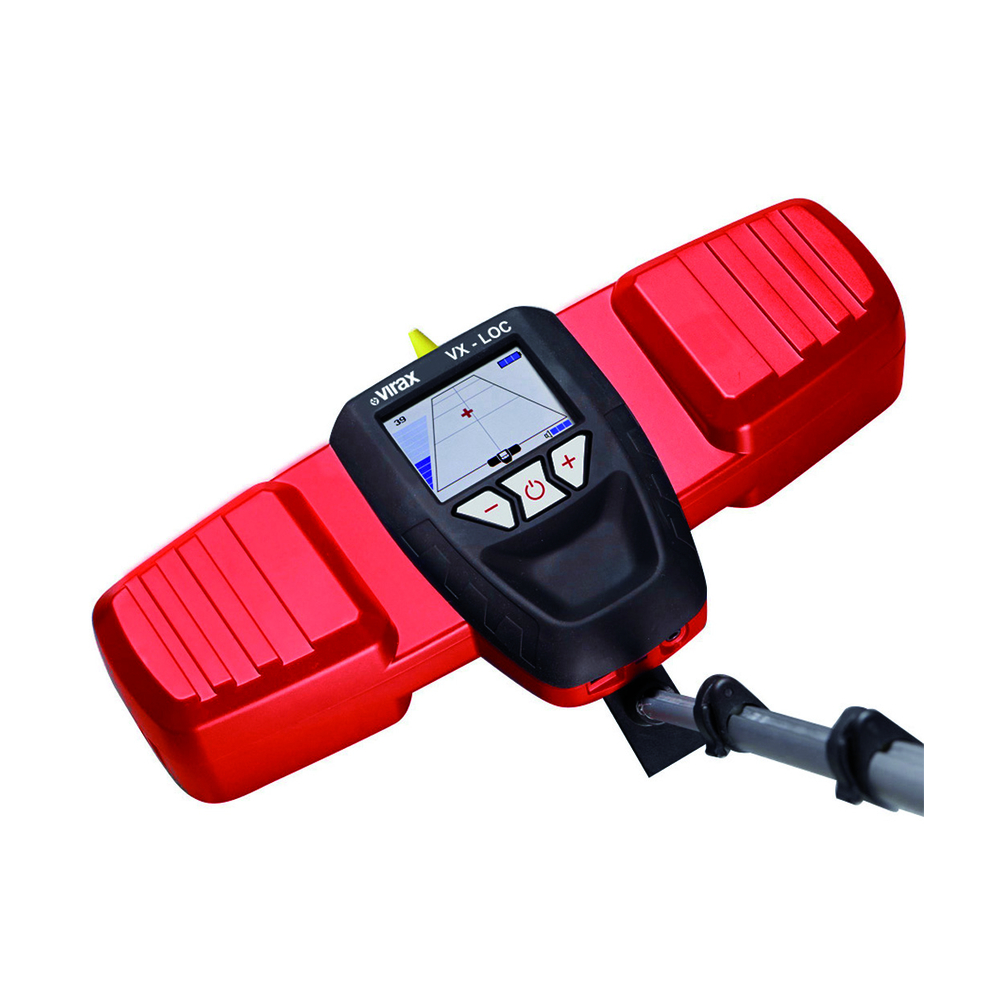

Localisateur Visioval VX VIRAX - 294054
Référence : V066294054
Découvrez Localisateur Visioval VX VIRAX - 294054 disponible à l'achat
- Localise les têtes de caméra VISIOVAL® VX par radiofréquence.
- Fonctionne jusqu’à 3 mètres de profondeur sous terre.
- Affiche la position de la tête sur écran couleur.
- Équipé d'une tige télescopique.
- Batterie Li-Ion 3,7V.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le localisateur Visioval VX VIRAX (Réf. 294054) est un appareil professionnel conçu pour localiser avec précision les têtes de caméra VISIOVAL® VX Ø 26 mm et Ø 40 mm dans des canalisations, jusqu’à 3 mètres de profondeur sous terre.
Il fonctionne par radiofréquence à 9,2 kHz, fréquence autorisée en Europe, et affiche la position de la tête de caméra sur un écran couleur TFT de 7 pouces (18 cm) avec une résolution de 800 x 480 pixels.
L’affichage est intuitif, combinant un curseur indiquant la position de la tête de caméra sur un plan virtuel et un signal sonore dont l’intensité augmente à l’approche de la tête.
La précision de localisation est de 4 cm.
Le localisateur est équipé d’une tige télescopique facilitant la localisation en hauteur ou en profondeur, ainsi que d’un casque avec réglage du signal sonore.
Il est alimenté par une batterie Li-Ion 3,7 V rechargeable offrant une autonomie de 24 heures et un temps de charge de 2,5 heures.
Le niveau de batterie est affiché à l’écran, et un interrupteur de verrouillage permet d’activer ou désactiver la batterie, notamment pour le transport.
Le localisateur est conçu pour être utilisé exclusivement avec les têtes de caméra Visioval VX Ø 26 mm et Ø 40 mm, qui émettent un signal à 9,2 kHz.
Il détecte la position de la tête même dans des environnements encombrés, en mesurant les champs magnétiques générés par les bobines intégrées aux têtes de caméra.
Son utilisation est simple et sécurisée : il suffit d’allumer l’appareil, de sélectionner la fréquence (8,9 kHz, 9,2 kHz ou Auto, ce dernier mode permettant une détection automatique), et de localiser la tête grâce à l’écran et au signal sonore.
Le volume est réglable et il est possible de brancher un casque pour un confort d’utilisation adapté aux environnements bruyants.
Les dimensions du localisateur sont de 310 x 140 x 70 mm pour un poids de 0,605 kg.
Il bénéficie d’un indice de protection IP40.
La plage de température d’utilisation est de 0°C à 40°C, avec une température de stockage comprise entre -10°C et +40°C.
Le localisateur est livré dans une mallette de transport avec un casque, un chargeur micro USB, 12 crayons gras pour marquer la position des têtes de caméra, et une tige télescopique.
Il est recommandé de protéger l’appareil de l’humidité et d’éviter les perturbations électromagnétiques en éteignant les appareils électriques environnants lors de l’utilisation.
Le localisateur doit être transporté dans sa mallette dédiée.
La batterie ne peut pas être remplacée par l’utilisateur ; toute réparation doit être confiée à un personnel qualifié VIRAX.
Le localisateur Visioval VX est un outil indispensable pour les inspections vidéo de canalisations, conduits d’échappement, ventilation, fumée, faux plafonds, installations industrielles ou autres cavités.
Il permet une localisation rapide, précise et fiable des têtes de caméra dans des conditions variées.
Les incidents courants sont liés à une batterie non activée ou déchargée, ou à des perturbations électriques à proximité.
La batterie doit être activée avant usage et rechargée si nécessaire.
Il est conseillé d’éteindre ou d’éloigner les appareils électroniques perturbateurs.
Les réparations ne peuvent être effectuées que par du personnel qualifié VIRAX.
Caractéristiques techniques principales :
- Fréquence d’émission : 9,2 kHz
- Profondeur de localisation : jusqu’à 3 mètres
- Alimentation : batterie Li-Ion 3,7 V rechargeable
- Autonomie : 24 heures
- Temps de charge : 2,5 heures
- Indice de protection : IP40
- Dimensions : 310 x 140 x 70 mm
- Poids : 0,605 kg
Le localisateur comprend un écran couleur TFT 7 pouces, un casque avec réglage du signal sonore, un chargeur micro USB, 12 crayons gras, une tige télescopique et une mallette de transport.
Son fonctionnement repose sur la détection du champ magnétique émis par les bobines intégrées aux têtes de caméra.
Un curseur sur l’écran et un signal sonore permettent de localiser précisément la tête dans la canalisation ou la cavité inspectée.
L’appareil offre un usage simple avec une mise en marche par bouton, un réglage de la fréquence et du volume sonore, et la possibilité de travailler avec la tige télescopique pour accéder aux zones en hauteur ou en profondeur.
Les conditions d’utilisation recommandent de protéger l’appareil de l’humidité et d’éviter les perturbations électromagnétiques en coupant les appareils électriques à proximité.
Le localisateur est livré prêt à l’emploi avec tous les accessoires nécessaires pour une utilisation professionnelle efficace et sécurisée.
Le système Visioval® VX est un système portatif d’inspection vidéo tout intégré, conçu pour des inspections verticales ou horizontales de canalisations à partir d’un diamètre intérieur de 40 mm, ainsi que pour des conduits d’échappement, ventilation, fumée, faux plafonds, installations industrielles et diverses cavités.
Caractéristiques techniques détaillées :
- Têtes de caméra CCD couleur avec émetteur intégré 8,9 kHz pour localisation exacte (nécessite le localisateur réf. 294054).
- Tête Ø 26 mm étanche 3 bar/IP68, adaptée aux inspections de tubes Ø intérieur 40 à 125 mm, passage des coudes à 90° en Ø intérieur 50 mm.
- Tête Ø 40 mm étanche 1 bar/IP67, rotative à 360° et pivotante à 180°, adaptée aux tubes Ø intérieur 50 à 200 mm, passage des coudes à 90° en Ø intérieur 80 mm.
- Affichage numérique de la position avec une précision de 4 cm et de l’inclinaison de la tête sur écran.
- Fonction « Home » pour recentrer la tête de caméra en position droite (sur tête Ø 40 mm uniquement).
- Grand angle de vision de 115° et sensibilité 0,5 lux pour des images précises dans les zones sombres.
- Éclairage par 12 LEDs protégées contre les chocs et l’encrassement, avec niveau d’éclairage réglable.
- Écran couleur TFT 7" (18 cm) avec résolution 800 x 480 pixels, écran orientable fixé dans la valise et détachable (câble 2 m), luminosité et contraste réglables.
- Option de protection solaire (réf. 294034) pour réduire l’éblouissement en extérieur.
Alimentation et autonomie :
- Fonctionne sur alimentation secteur ou sur batteries (2 batteries fournies).
- Batteries : 12 V, 2,6 Ah, Ni-MH.
- Autonomie jusqu’à 2 heures par batterie, indication du niveau de charge sur l’écran.
Enregistrement photo/vidéo :
- Enregistrement sur carte SD 2 GB fournie, jusqu’à 2 heures de vidéo.
- Fonctions lecture, avance, retour rapide, pause, suppression directement sur le Visioval®.
- Port mini USB pour transfert vers PC.
Accessoires et conditionnement :
- Caméra Visioval® VX livrée avec 2 batteries, bloc secteur, tapis antidérapant, carte SD 2 GB, câble USB, 5 coupoles en plexiglas (VX-40 / VX-SWITCH).
- Localisateur Visioval® VX livré avec casque à réglage du signal sonore, chargeur avec câble micro USB, 12 crayons, tige télescopique, coffret.
- Différents accessoires disponibles pour optimiser l’utilisation : passe-coude, anneau de guidage, centreur à roulettes, poids pour inspection des cheminées.
Performances et avantages :
- Permet une localisation précise et rapide des têtes de caméra dans les canalisations et zones difficiles d’accès.
- Système robuste avec mallette plastique à double parois renforcées.
- Image de qualité grâce à la caméra CCD couleur et l’éclairage LED.
- Flexibilité d’utilisation avec têtes de caméra détachables et interchangeables (version SWITCH).
- Écran détachable pour une meilleure maniabilité sur le terrain.
- Indication claire de la position et de l’inclinaison de la tête pour un contrôle optimal.
Poids :
- Localisateur Visioval® VX : 3,130 kg.
Normes, certifications et conditions d’utilisation ne sont pas spécifiquement mentionnées dans le document fourni.
Ce système est idéal pour les professionnels réalisant des inspections vidéo dans des canalisations et conduits variés, offrant une solution complète et performante pour la localisation et l’inspection visuelle.
Désignation : Localisateur Visioval® VX
Type tête caméra : -
Tête de caméra détachable : -
Localisateur : Inclus
kg : 3,130
L’utilisateur peut sélectionner la fréquence de détection parmi 8,9 kHz, 9,2 kHz ou Auto, ce dernier mode permettant une détection automatique de la fréquence émise par la tête. Un curseur sur l’écran indique la position de la tête de caméra sur un plan virtuel, accompagné d’un signal sonore dont l’intensité augmente à l’approche de la tête. Le volume sonore est réglable et un casque peut être branché pour un usage en environnement bruyant.
Pour localiser la tête dans des zones en hauteur ou en profondeur, une tige télescopique peut être fixée au localisateur. Une fois la tête localisée, l’utilisateur peut marquer son emplacement à l’aide des crayons gras fournis.
Il est conseillé de protéger l’appareil de l’humidité et de limiter les perturbations électromagnétiques en éteignant les appareils électriques à proximité lors de l’utilisation. En cas de dysfonctionnement, notamment si l’appareil ne s’allume pas ou si le signal est erratique, il faut vérifier que la batterie est activée et chargée, et réduire les sources de perturbation électrique.
Le localisateur s’éteint automatiquement lorsque la batterie est déchargée. Le rechargement s’effectue via un chargeur micro USB fourni. Le localisateur doit être transporté dans sa mallette dédiée avec la batterie désactivée.
Ce mode d’emploi précise que les réparations doivent être réalisées uniquement par du personnel qualifié VIRAX.
En résumé, l’usage se déroule ainsi : activer la batterie, allumer l’appareil, sélectionner la fréquence, localiser la tête de caméra en suivant l’affichage et le signal sonore, marquer la position si nécessaire, utiliser la tige télescopique pour les zones difficiles d’accès, recharger la batterie après usage, et transporter l’appareil dans sa mallette.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Comment le localisateur Visioval® VX permet-il de localiser précisément les têtes de caméra ?
Le localisateur utilise une radiofréquence de 8,9 kHz pour détecter les têtes de caméra Visioval® VX Ø 26 mm et Ø 40 mm jusqu’à 3 mètres de profondeur sous terre. La position de la tête est affichée sur un écran couleur et signalée par un signal acoustique pour un repérage intuitif.
Quels sont les types de têtes de caméra compatibles avec ce localisateur ?
Le localisateur est compatible avec les têtes de caméra Visioval® VX de Ø 26 mm étanche IP68 (3 bar) et de Ø 40 mm étanche IP67, qui sont respectivement adaptées aux tubes de diamètre intérieur 40 à 125 mm et 50 à 200 mm.
Quels sont les éléments techniques qui facilitent l’utilisation du localisateur sur le terrain ?
Le localisateur est équipé d’une tige télescopique pour faciliter la manipulation et d’une batterie Li-Ion 3,7 V. L’affichage sur écran couleur est clair et intuitif, avec indication numérique de la position et un signal sonore pour une localisation rapide.
Quelle autonomie offre le localisateur Visioval® VX et comment est-elle indiquée ?
L’autonomie de la batterie Li-Ion est indiquée directement sur l’écran. Elle permet une utilisation prolongée sans interruption, avec une autonomie pouvant atteindre 2 heures par batterie.
Quels accessoires sont fournis avec le localisateur Visioval® VX pour optimiser son usage ?
Le localisateur est livré avec un casque à réglage du signal sonore, un chargeur avec câble micro USB, 12 crayons, une tige télescopique et un coffret de rangement, facilitant son utilisation et son transport.
