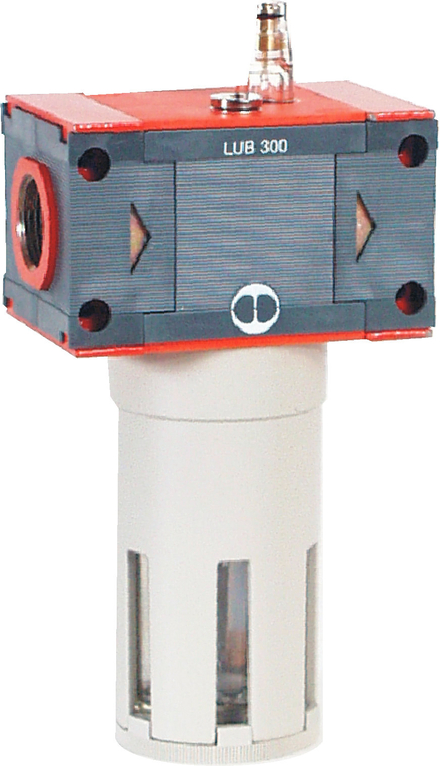

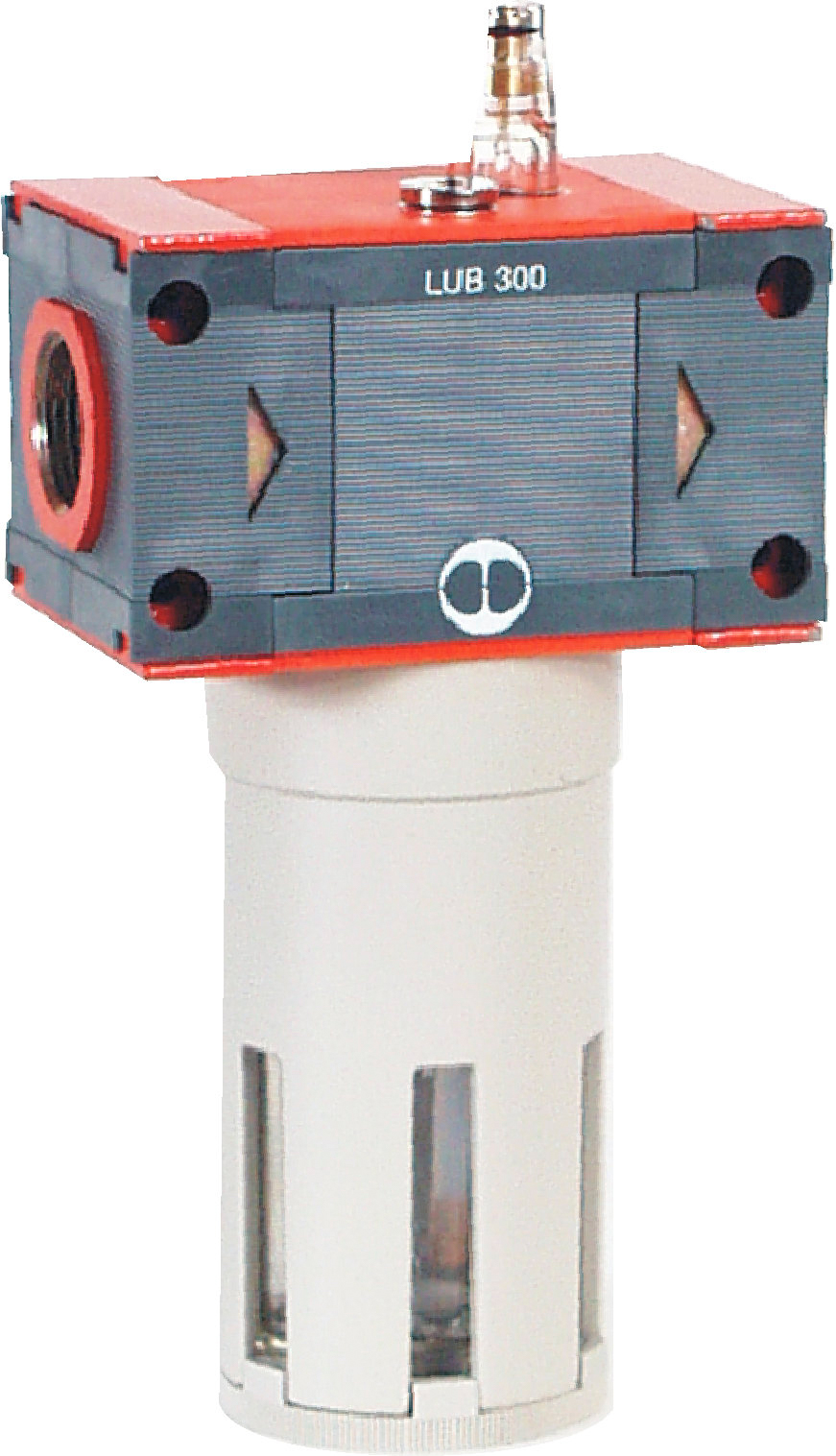

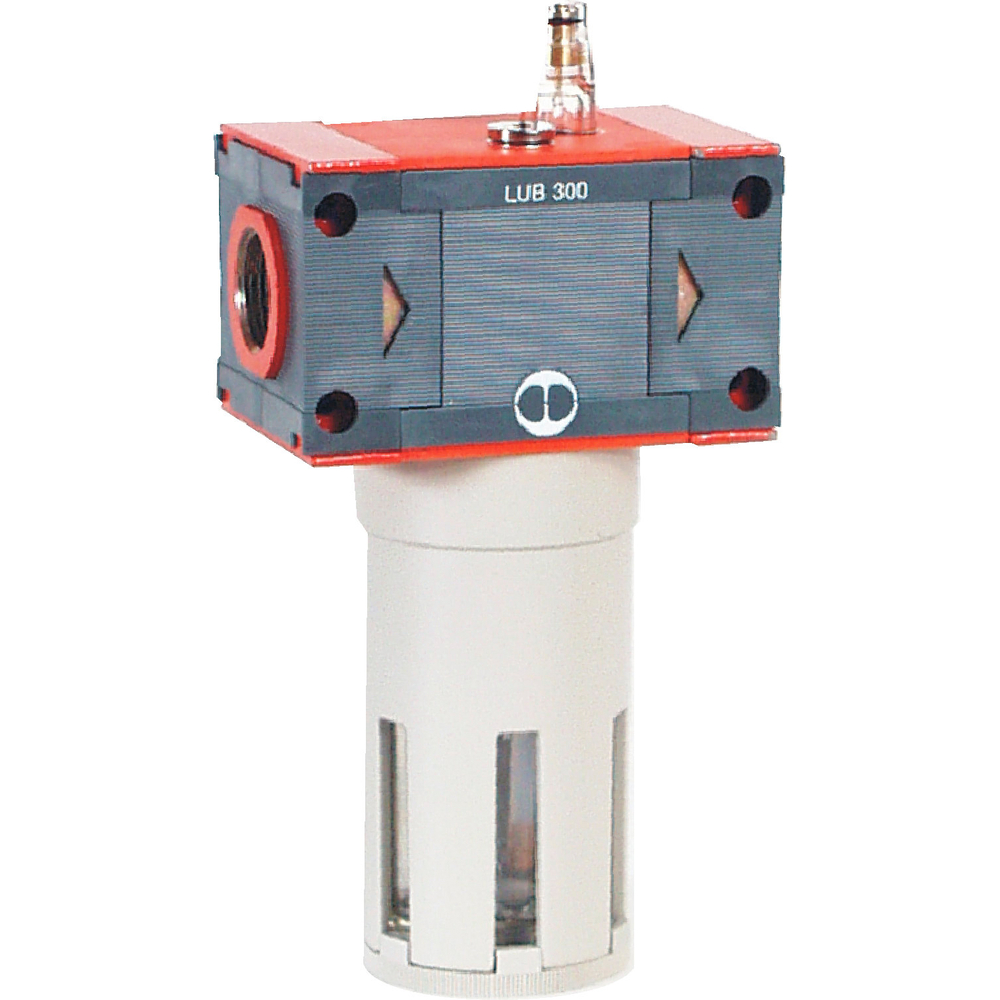

Lubrificateur 3/4 LACME - 473200
Référence : LACM473200
Découvrez Lubrificateur 3/4 LACME - 473200 disponible à l'achat
- Entrée/Sortie 3/4” Femelle, Débit maxi 210 m³/h
- Pression Maxi 13 bar, Capacité réservoir 160 cm³
- Huile recommandée ISO-VG-22, Montage vertical
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
- Lubrifie uniformément : tranforle goutte d'huile en bruillard d'huile
- Réglage fin du débit d'huile
- Amorçage à faible débit d'air
Caractéristiques principales :
- Facile à installer avec un encombrement réduit.
- Lubrifie les outils en transformant une goutte d’huile en brouillard.
- Réglage fin du débit d’huile par vis pointeau située dans le dôme du lubrificateur.
- Amorçage possible à faible débit d’air.
- Montage vertical obligatoire avec sens du passage de l’air indiqué par des flèches sur le filtre.
- Simple d’utilisation.
Fonctionnement :
Le lubrificateur s’installe le plus près possible de l’outil ou de la machine à alimenter en air lubrifié. Il utilise de l’huile minérale ISO VG 22. Le réglage du débit d’huile doit être effectué avant la mise en pression, avec une goutte d’huile pour 300 à 600 NL d’air. Le réglage s’effectue à l’aide d’un tournevis plat : dévisser augmente le passage d’huile, visser le réduit.
Caractéristiques techniques :
- Raccord entrée/sortie femelle 3/4".
- Débit maximal : 210 m³/h à 6 bar.
- Pression de service : 0,5 à 12 bar.
- Pression maximale : 13 bar.
- Capacité d’huile : 160 cm³.
- Type d’huile : ISO VG 22.
- Montage vertical.
- Dimensions : 110 x 72 x 214 mm (L x P x H).
- Poids : 1,35 kg.
Matériaux et composition :
- Corps en technopolymère super résistant (Rynite).
- Plaques d’extrémités métalliques en Zamak.
- Cuve en Zamak.
- Élément filtrant transparent assurant une visualisation à 360° du niveau d’huile.
Recommandations d’utilisation :
- Remplir le lubrificateur avant de le mettre sous pression.
- Utiliser uniquement de l’huile minérale ISO VG 22.
- Monter verticalement, le plus près possible de l’outil ou machine.
- Régler précisément le débit d’huile pour garantir une lubrification correcte.
Avantages produit :
- Protection optimale des machines et outils à air comprimé.
- Réglage précis pour une lubrification adaptée.
- Visualisation facile du niveau d’huile grâce à l’élément filtrant transparent.
- Construction robuste et durable.
Conditionnement :
- Vendu à l’unité.
Cette solution allie robustesse, simplicité d’installation et efficacité pour la lubrification des équipements pneumatiques consommant jusqu’à 210 m³/h d’air.
Largeur: 200 mm
Profondeur: 270 mm
Hauteur: 130 mm
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Comment ce lubrificateur assure-t-il une lubrification uniforme des outils pneumatiques ?
Le lubrificateur transforme une goutte d’huile en brouillard d’huile, garantissant ainsi une lubrification stable et proportionnelle au débit d’air. Ce procédé permet une distribution homogène de l’huile sur les outils ou machines alimentés en air comprimé.
Quels sont les réglages nécessaires pour optimiser la lubrification avec ce produit ?
Le débit d’huile se règle finement à l’aide d’une vis pointeau située dans le dôme du lubrificateur. Avant la mise sous pression, il faut ajuster le débit pour obtenir une goutte d’huile pour 300 à 600 NL d’air. Un tournevis plat permet de dévisser pour augmenter le passage d’huile ou de visser pour le réduire.
Quelles sont les conditions d’installation recommandées pour ce lubrificateur ?
Le lubrificateur doit être monté verticalement, avec le sens du passage de l’air respecté selon les flèches indiquées sur le filtre. Il doit être installé le plus près possible de l’outil ou de la machine à lubrifier pour une efficacité optimale.
Quel type d’huile est compatible avec ce lubrificateur et quelle est sa capacité ?
Ce produit utilise exclusivement de l’huile minérale ISO VG 22. Sa capacité est de 160 cm³, permettant un remplissage suffisant pour une utilisation prolongée avant rechargement.
Quelles sont les caractéristiques techniques principales qui garantissent la robustesse et la durabilité du lubrificateur ?
Le corps est en technopolymère Rynite très résistant, les plaques d’extrémités et la cuve sont en Zamak. L’élément filtrant transparent offre une visualisation à 360° du niveau d’huile, facilitant le contrôle sans démontage.
