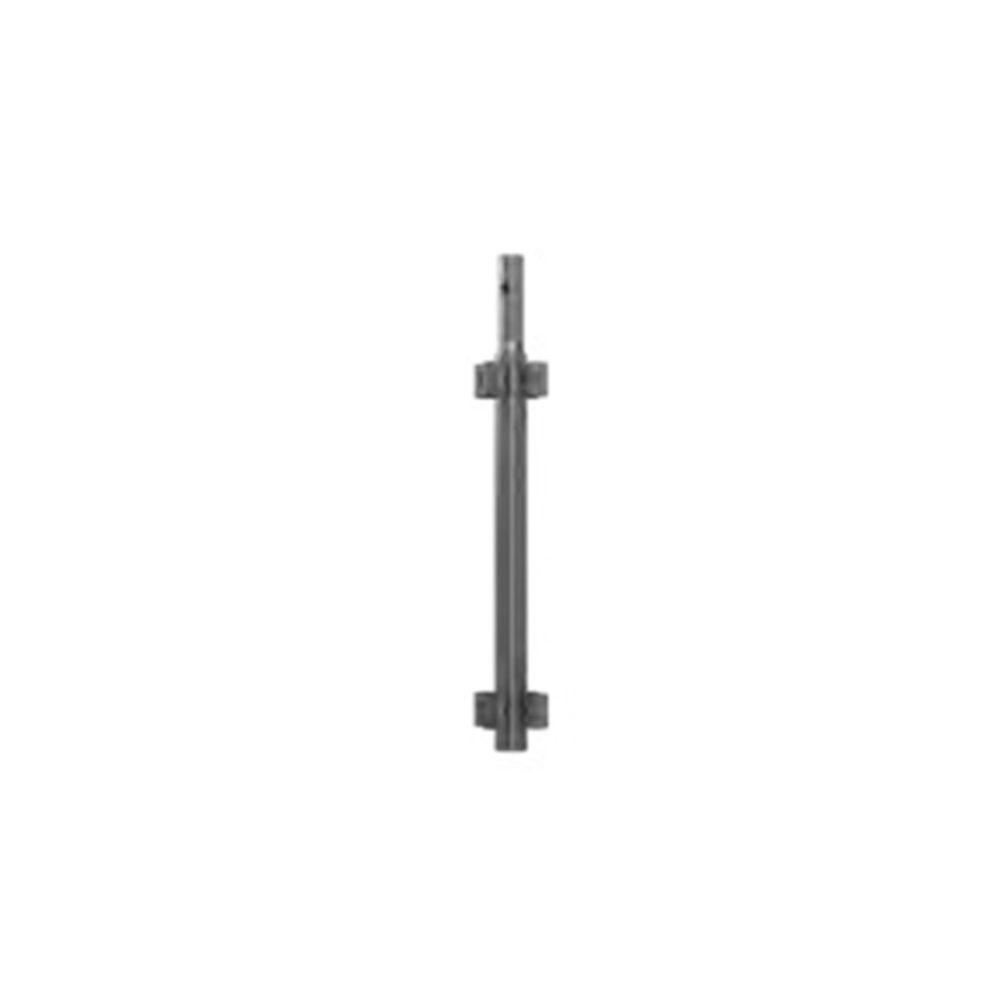

M368 - Montant raccord de poutres Acier - TUBESCA COMABI - 04106001
Référence : T02504106001
Découvrez M368 - Montant raccord de poutres Acier - TUBESCA COMABI - 04106001 disponible à l'achat
- Montant en acier haute résistance pour de fortes charges
- Dimensions de 48,3 mm x 3,2 mm pour une robustesse accrue
- Compatible avec cadres en H R200 pour une utilisation versatile
- Idéal pour accéder aux grandes hauteurs en toute sécurité
- Design rigide et confortable pour une installation facile
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
M368 - Montant raccord de poutres Acier - TUBESCA COMABI - 04106001 : Montant en acier haute résistance Ø48,3 mm x 3,2 mm, rigide et confortable, compatible avec cadres en «H» R200.
Idéal pour supporter de fortes charges et accéder aux grandes hauteurs.
Compatible R200 Progress : Oui
Compatible R200 Record : Oui
Compatible M368 : Oui
Matériau : Acier
Le montant raccord est compatible avec les cadres en « H » R200 (Progress et Record) et peut être utilisé dans des assemblages combinés avec ces systèmes. L’assemblage est réalisé par emboîtement dans les douilles et fixation par clavetage, permettant un positionnement précis et sécurisé des éléments.
Ce montant est utilisé dans des contextes de travaux nécessitant la création d’échafaudages multidirectionnels robustes, tels que les travaux de maçonnerie, charpente, couverture, monuments historiques, ou dans des environnements industriels complexes. L’usage implique le montage conforme aux cas usuels décrits dans la notice, avec une attention particulière portée au respect des configurations validées, sous peine de devoir établir des plans d’exécution et notes de calcul spécifiques.
En cas de montage non conforme aux cas décrits, il est nécessaire de consulter un bureau d’étude pour la réalisation des plans et notes de calcul.
Le résultat attendu est un échafaudage stable, rigide et sécurisé, capable de supporter de fortes charges et d’accéder à de grandes hauteurs, en respectant les principes de montage par nœuds multidirectionnels et par cadres rigides en H, avec un contreventement adapté via diagonales appropriées.
Ainsi, pour utiliser ce montant raccord, il faut procéder à son insertion dans le système d’échafaudage M368 ou R200, assurer le blocage par clavetage, respecter les angles de montage autorisés, et intégrer les diagonales nécessaires pour le contreventement selon la configuration du chantier.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques principales du montant raccord de poutres M368 ?
Le montant M368 est en acier haute résistance avec un diamètre de 48,3 mm et une épaisseur de 3,2 mm, offrant une grande robustesse pour supporter de fortes charges. Il est conçu pour être rigide et confortable à manipuler, et est compatible avec les cadres en « H » R200 (Progress et Record).
Comment s’effectue le montage du montant raccord M368 dans un échafaudage ?
Le montage s’effectue par insertion du montant dans les douilles du nœud M368, qui offre 8 positions à 360°. L’assemblage est bloqué par clavetage à l’aide de coups de marteau, assurant une fixation rigide et perpendiculaire entre les longerons. Les angles de fixation peuvent varier de 0° à 180°, mais seuls les montages à 0° autorisent les porte-à-faux et l’utilisation des diagonales pour le contreventement.
Avec quels systèmes d’échafaudage le montant M368 est-il compatible ?
Le montant M368 est compatible avec le système multidirectionnel M368 ainsi qu’avec les cadres rigides en « H » R200 Progress et Record. Cette compatibilité permet des assemblages combinés et une grande flexibilité d’utilisation sur chantier.
Quels sont les usages professionnels adaptés au montant raccord M368 ?
Ce montant est adapté aux travaux nécessitant la création d’échafaudages multidirectionnels robustes, notamment en maçonnerie, charpente, couverture, restauration de monuments historiques et dans des environnements industriels complexes. Il convient aux configurations validées dans la notice de montage, garantissant un échafaudage stable et sécurisé.
Quelles sont les précautions à prendre en cas de montage non conforme aux cas usuels ?
Si le montage s’écarte des configurations décrites dans la notice, il est obligatoire de consulter un bureau d’étude pour réaliser des plans d’exécution et notes de calcul spécifiques. Cela garantit la sécurité et la stabilité de l’échafaudage dans les conditions particulières rencontrées.
