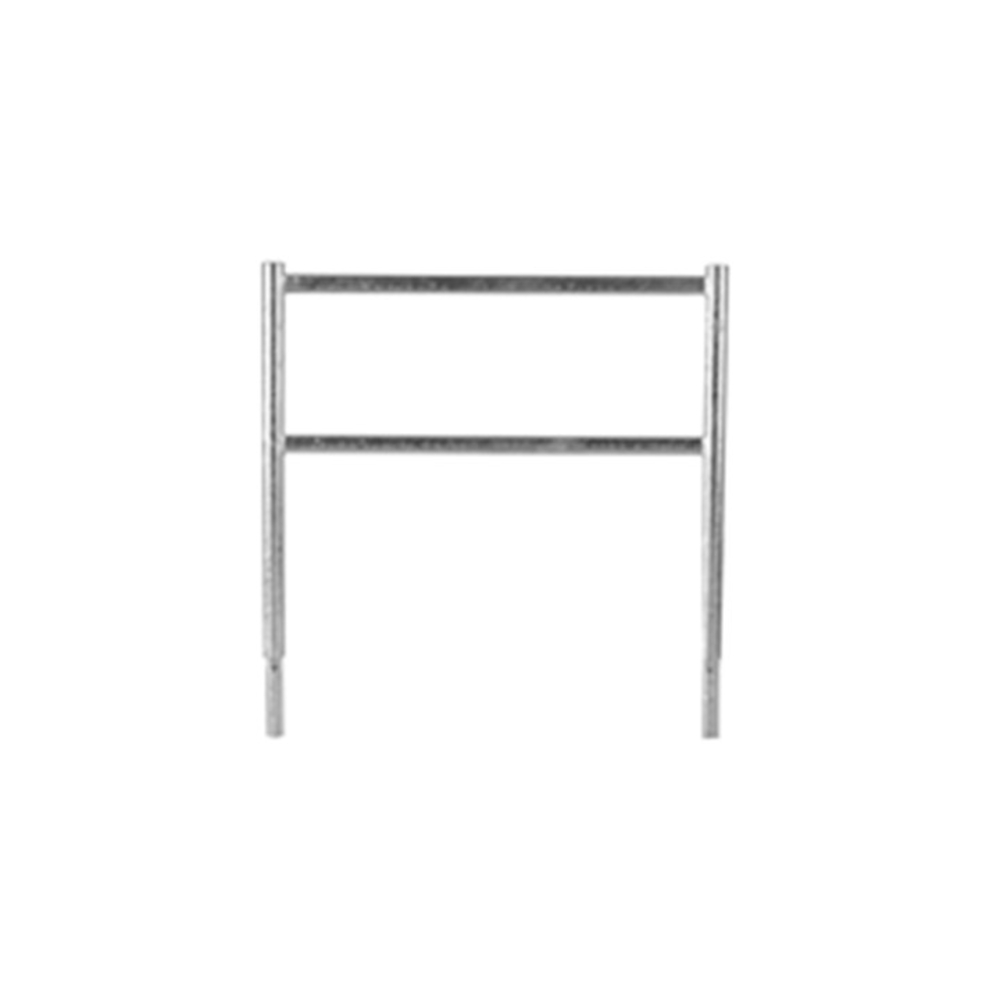

M49 Cadre 0.85m - 2 barreaux - TUBESCA COMABI - 04502002

M49 Cadre 0.85m - 2 barreaux - TUBESCA COMABI - 04502002 : Cette structure maçon M49 est conçue en acier, garantissant robustesse et durabilité.
Idéale pour vos projets d'échafaudage fixe, elle allie qualité et performance pour une utilisation professionnelle.

Matériau : Acier

Le montage du M49 se fait en emboîtant les cadres de départ (0,85 m) dans les pieds simples et triangles hauts pour former les ensembles nécessaires aux travées prévues. Ces ensembles sont positionnés aux distances définies, puis la première rangée de planchers est installée et verrouillée à chaque extrémité en engageant les doigts de sécurité sous les traverses support. La mise à niveau est réalisée dès le début du montage, tant sur le plan vertical qu’horizontal, en calant les socles pour que la structure soit parfaitement horizontale.

Les garde-corps sont positionnés sur les cadres de départ, puis les plinthes bois sont emboîtées et fixées avec des clous ou vis (non fournis). Les embouts des cadres sont emboîtés à l’intérieur des supports-clavettes des garde-corps, en veillant au bon clavettage. Le montage se termine en équipant les niveaux des plinthes d’extrémité.

Dans le cas d’utilisation de garde-corps de 3 m ou réglables, deux possibilités de montage des plinthes acier sont proposées, soit avec un cadre à passage, soit avec un cadre 2 m 2 barreaux. Les diagonales sont fixées par travée dans le même sens et en opposition dans la travée suivante, sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité.

L’accès aux niveaux supérieurs se fait par des échelles installées en quinconce, de préférence dans la première ou dernière travée. Le montage des niveaux supérieurs consiste à emboîter et claveter en partie basse les garde-corps de sécurité, en positionnant le demi-cercle sous la traverse supérieure du cadre et sur la traverse à l’autre extrémité du plancher.

L’ancrage de la structure est réalisé aux deux extrémités, avec fixation de la barre d’amarrage au plus près du mur, positionnement et blocage du vérin horizontal dans l’embrasure d’une fenêtre, intercalage d’une cale bois entre les platines et la maçonnerie, puis blocage avec colliers doubles.

En cas d’impossibilité d’utilisation des garde-corps de montage et d’exploitation, la protection du personnel par équipement individuel est assurée uniquement si l’accrochage du dispositif antichute de hauteur est réalisable sur l’ouvrage lui-même.

Le montage et le démontage doivent être réalisés sous la direction d’une personne compétente et par des travailleurs formés aux instructions de montage et d’utilisation. Les éléments endommagés ou de marques différentes ne doivent pas être utilisés.

Les planchers doivent être munis de protections réglementaires, notamment garde-corps latéraux et d’extrémité, ainsi que plinthes d’au moins 15 cm. Il est interdit de sauter sur les planchers et de supporter des charges supérieures à celles indiquées sur le panneau indicateur placé au droit des accès.

Le balisage du chantier est nécessaire pour prévenir les chutes de matériel en cours de montage. L’aplomb et les niveaux doivent être vérifiés particulièrement lors de la mise en place du premier niveau. L’échafaudage doit être régulièrement amarré au fur et à mesure de son montage.

Le résultat attendu est un échafaudage stable, sécurisé et conforme aux distances et amarrages prescrits, permettant un accès sécurisé aux différents niveaux de travail.
